الشركة المصنعة: ABB
رقم المنتج: SDCS-CON-H01
Country of origin:فنلندا
نوع المنتج: لوحة التحكم في طاقة الثايرستور
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 650ج
Dimensions: 290 مم × 210 مم × 55 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

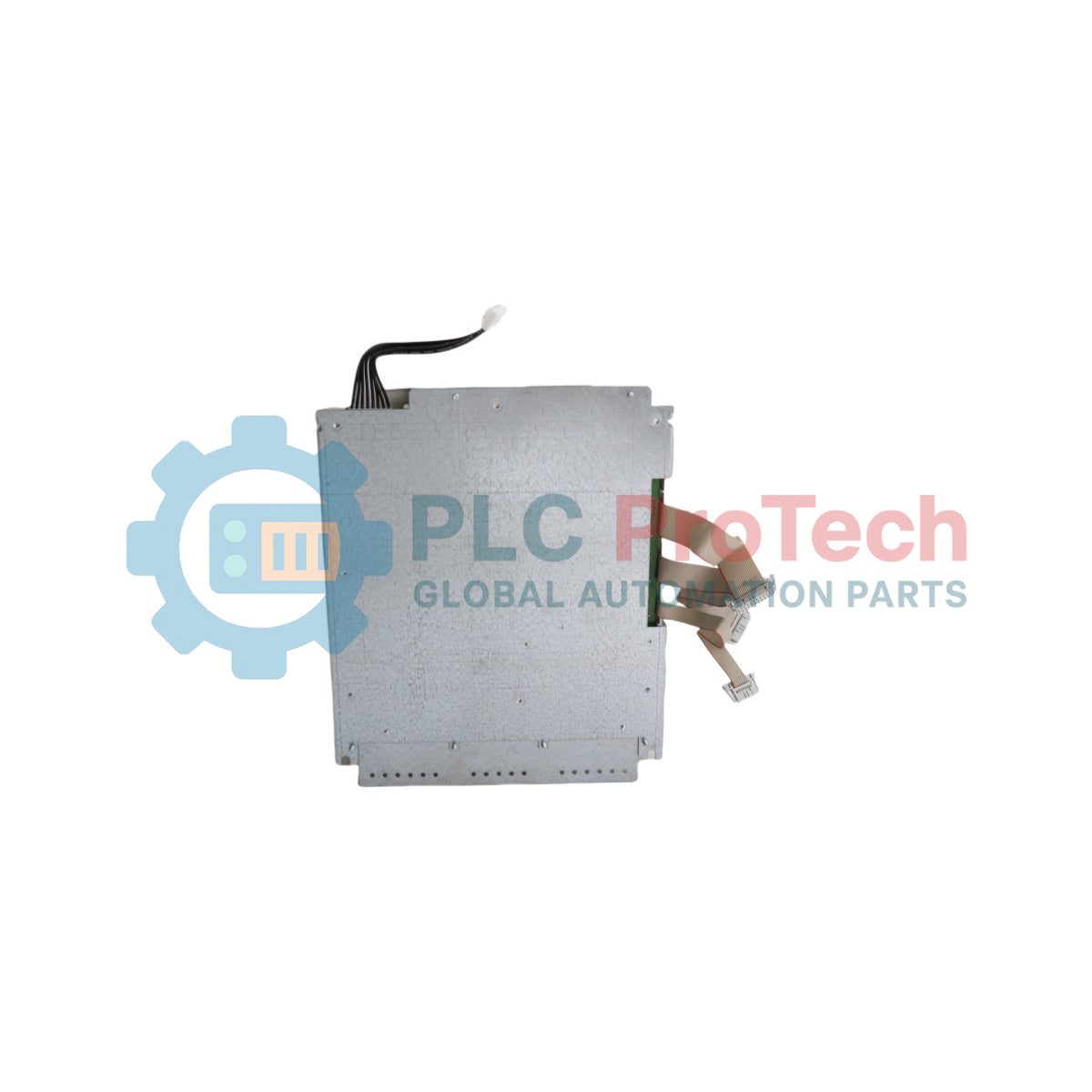

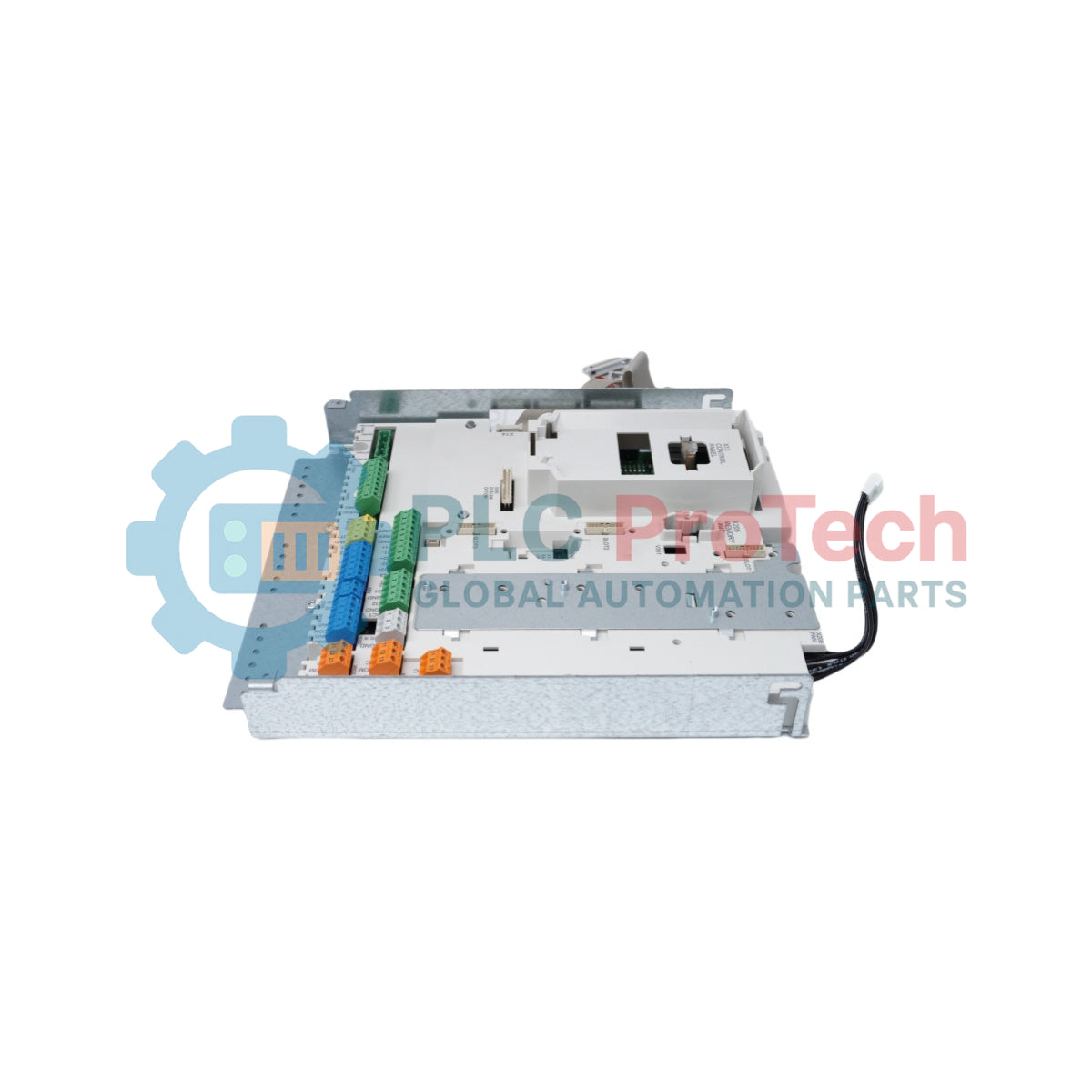

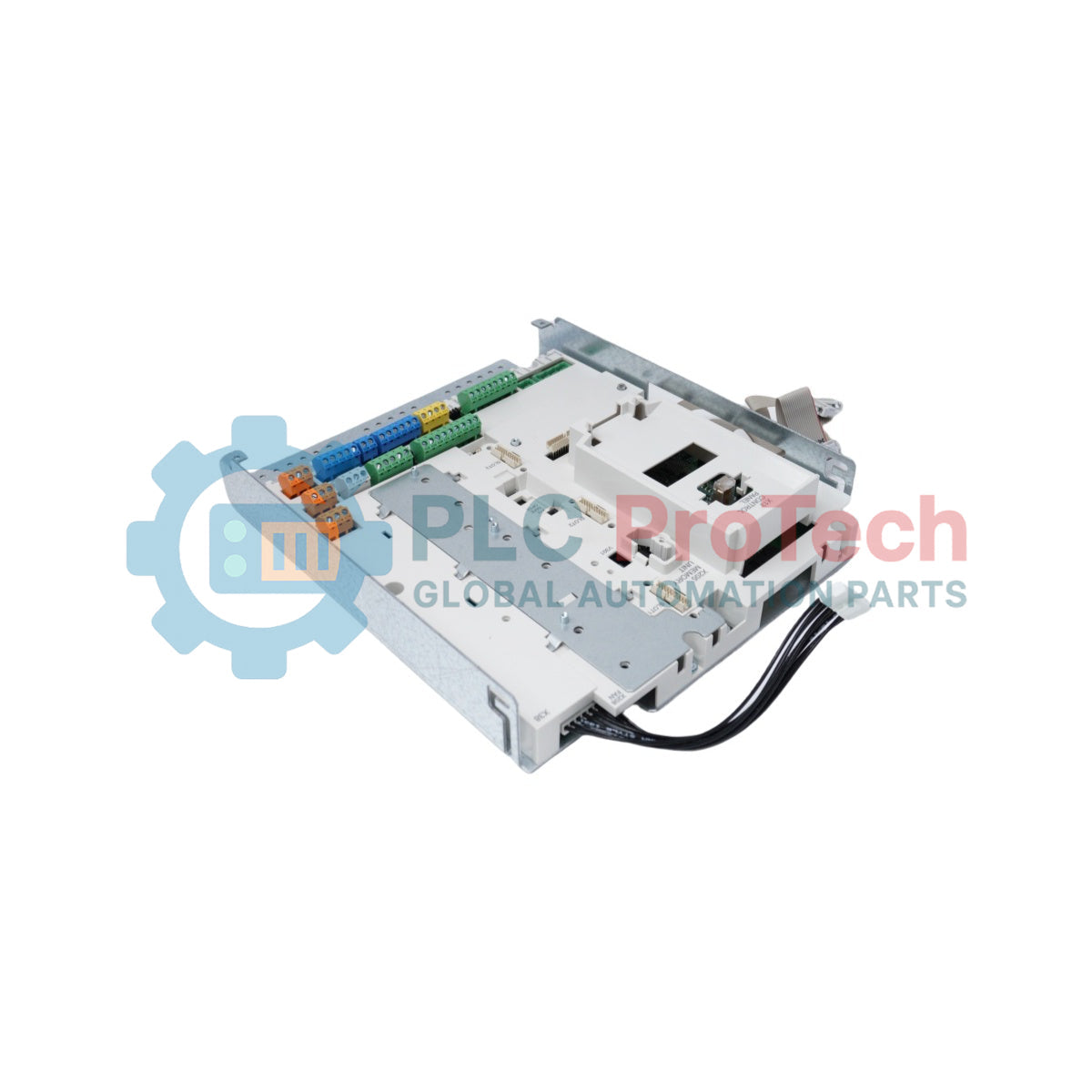

إن ABB SDCS-CON-H01 وحدة معالجة رئيسية مركزية قائمة على معالج دقيق، صُممت لحلقات التحكم في وحدات التحكم في طاقة الثايرستور من سلسلة DCT880. وتعمل هذه الوحدة كـلوحة التحكم في طاقة الثايرستور الأساسية، إذ تنظم زوايا الإشعال الدقيقة وحلقات التيار عبر جميع التكوينات المادية للنظام، بما يشمل مقاسات الإطار من T1 إلى T6.
يوفر SDCS-CON-H01 بنية تحكم شاملة تتميز بتصميم محسّن يضم واجهات الإدخال والإخراج التناظرية والرقمية، ومسارات المعالجة، ووسائل حماية متخصصة للنظام. تُثبّت هذه التجميعة المعيارية، المعيّنة تحت رمز القطعة 3ADT320000R1501، بإحكام داخل درج إلكتروني داخلي دوّار لتسهيل الوصول إليها أثناء الصيانة، مع التعامل مع الحسابات الكهربائية الهيكلية المعقدة في شبكات الطاقة والحرارة الصناعية متعددة الأطوار.
| المعامل | المواصفة |
|---|---|
| الشركة المصنّعة | ABB |
| تسمية الطراز | SDCS-CON-H01 |
| معرّف المنتج / رقم الطلب | 3ADT320000R1501 |
| سلسلة النظام المتوافقة | وحدات التحكم في طاقة الثايرستور DCT880 |
| توافق نطاق مقاسات الإطار | T1، T2، T3، T4، T5، T6 |
| نطاق مقاس سلك التحكم | 0.5 إلى 2.5 مم2 (24 إلى 12 AWG) |
| عزم شد الطرف | 0.5 نيوتن متر (5 lbf-in) |
| حالة نوع القطعة | أصلي / جديد |
| بلد المنشأ | فنلندا |
| وزن الشحن (محسوب) | 0.65 كجم |
| أبعاد العبوة (محسوبة) | 290 مم × 210 مم × 55 مم |
توفّر SDCS-CON-H01 توحيدًا وظيفيًا لوحدات التحكم في القدرة DCT880، إذ توحّد مخطط أطراف التوصيل البرمجي والفعلي عبر الاختلافات القديمة. ورغم تطابق أطراف دائرة التحكم من المقاس T1 إلى T6، تأكد من توافق إعداد البرنامج الثابت المستهدف مع معلمات شدة التيار وحجم الإطار وفئات الجهد الخاصة بك قبل نقل خرائط تشغيل النظام.
عند تنشيط رحلة المراقب الداخلي، تبدأ البطاقة في تجميد النظام. وبما أن جميع المخارج الرقمية تُقفل على حالتها الأخيرة ويتوقف أي تعامل إضافي مع دخل/خرج، يجب ألا تعتمد أقفال الخطوط اللاحقة فقط على القنوات الرقمية للوحة لتحقيق العزل الآمن الصارم. نفّذ دوائر منطقية منفصلة لإيقاف الطوارئ، موصّلة سلكيًا، تقطع ملفات موصلات الخط مباشرةً لمنع التشغيل غير المقصود أثناء حالات تعطل المعالجة.
عند توصيل خطوط التحكم بكتل أطراف التوصيل، حافظ على عزم شد يبلغ 0.5 نيوتن متر (5 رطل-بوصة) بالضبط، سواء للخطوط المصمتة أو المجدولة. قد يؤدي الشد المفرط إلى كسر انتقالات مسارات لوحة الدائرة أسفل هيكل الرأس. جرّد موصلات التحكم بشكل نظيف، وتأكد من تصريف ضفائر حماية الإشارة مباشرةً إلى مشابك التأريض بالقرب من قاعدة الهيكل، ولا تمرر خطوط أجهزة القياس منخفضة المستوى بشكل موازٍ لقضبان ناقل الثايرستور عالية التيار للحد من التشويش.
تحذير بالغ الأهمية: الامتثال لمتطلبات السلامة الصناعية وإزالة الطاقة
اعزل جميع توصيلات الخط متعددة الأطوار الواردة، وتوصيلات الموقع، وجهود تغذية التحكم المساعدة الموصلة بلوحة الجهاز. تعمل وحدات الثايرستور بالتوازي مع مسارات جهد عالية، وقد تظل انخفاضات الجهد الخطرة موجودة على مكونات القدرة بعد فصلها. تأكد من تطبيق إجراءات القفل ووضع بطاقات التحذير بالكامل، وانتظر 15 دقيقة على الأقل حتى تتلاشى مستويات الشحنة السعوية في الدائرة، وافحص جميع العقد باستخدام جهاز قياس متعدد مُعاير قبل بدء العمل.
