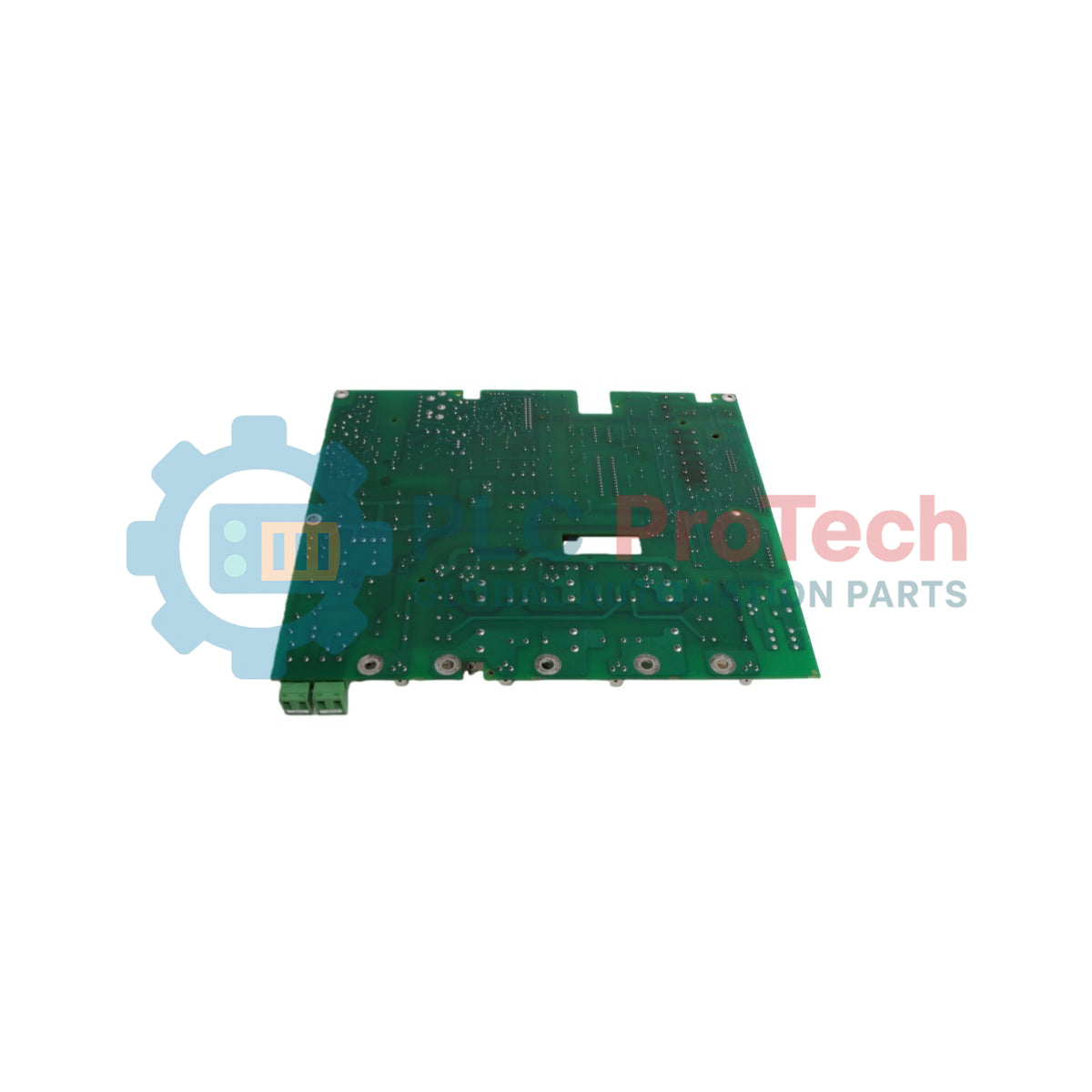

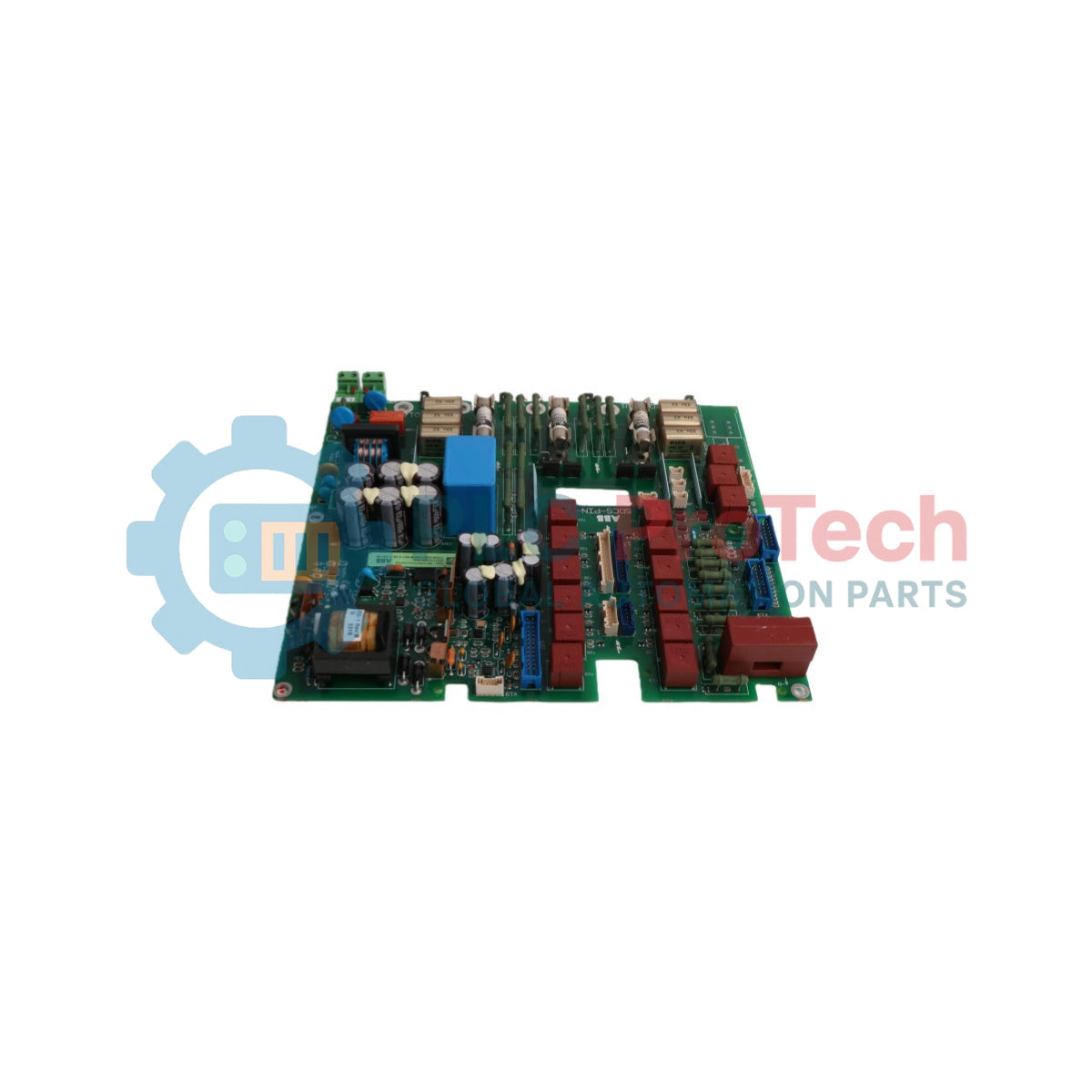

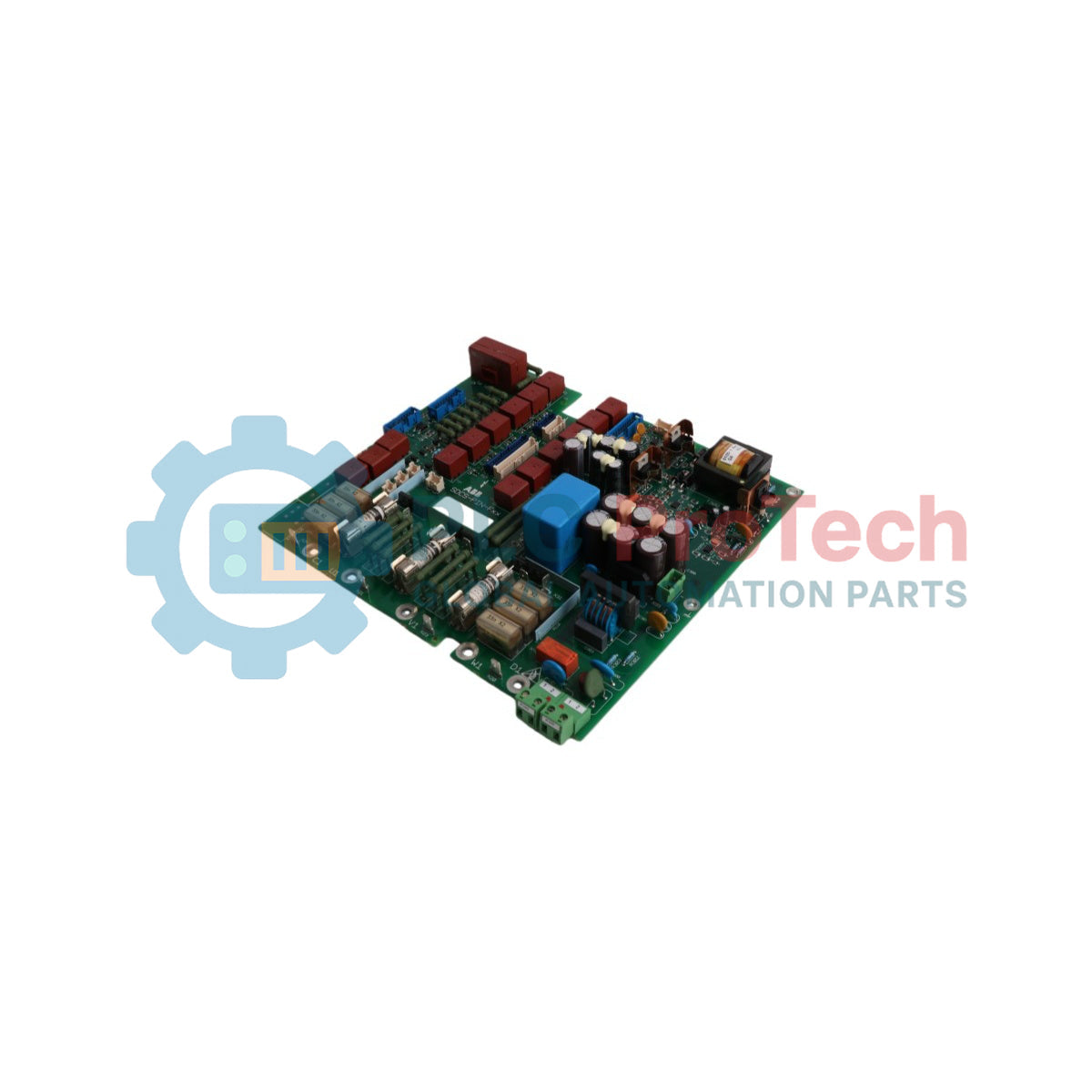

ABB SDCS-PIN-F01a (3ADT316300R1502) لوحة واجهة الطاقة DCS800

SKU SDCS-PIN-F01A 3ADT316300R1502

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: ABB
رقم المنتج: SDCS-PIN-F01A 3ADT316300R1502
Country of origin:الولايات المتحدة,الصين
نوع المنتج: لوحة واجهة الطاقة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 699ج
Dimensions: 240 مم × 170 مم × 50 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

تُعدّ SDCS-PIN-F01a من ABB مكوّنًا داخليًا للأجهزة مخصصًا لتوزيع الطاقة وتتبع التشخيص، وقد صُمّم لمحركات التيار المستمر الصناعية منخفضة الجهد. وتعمل هذه الوحدة بوصفها لوحة واجهة طاقة مخصصة، إذ تنشئ مسارات أساسية لتكييف الإشارات، ومراقبة التغذية الراجعة التشغيلية، وتسلسلات الإشعال المحددة زمنيًا داخل شبكات محوّلات الطاقة العالية.

تسهّل بطاقة الأجهزة الفنية هذه نقل البيانات المستقر بين المكوّنات، مع إدارة مراقبة الجهد الكهربائي وحلقات التغذية الراجعة للتيار مباشرةً على مستوى مكدس الطاقة. ولتعزيز أمان دورة الحياة والاستقرار الكهربائي في الظروف القاسية، صُمّم هذا الطراز بطبقة نهائية مطلية عازلًا بشكل أصلي. تعمل تركيبة الإحكام الواقية على الحد من تكوّن المسارات الموصلة الطفيلية، وآثار الأكسدة الموضعية، وتلف المكوّنات الدقيقة الناجم عن الرطوبة المحيطة، والأبخرة الكيميائية الدقيقة، أو غبار الحديد المحمول جوًا، وهي عوامل شائعة في بيئات المطاحن والتصنيع.

الميزات

حاجز وقائي قريب بطبقة عازلة: تعمل الطبقة المطبّقة في المصنع قياسيًا على عزل المسارات السطحية عن تتبّع الرطوبة وتراكم الجسيمات.
توجيه إشارات عالي الموثوقية: يعزّز دقة توزيع نبضات التبديل ودوائر القياس الخلفية لمراقبة التيار داخل هيكل المحوّل.
توافق مادي مباشر: تصميم ميكانيكي جاهز للتركيب، صُمّم خصيصًا للدمج الدقيق في صواني إلكترونيات هيكل المحرك القياسية.

التطبيقات

توصيل مرحلة الطاقة الرئيسية وتوجيه النبضات داخل خزائن محركات التيار المستمر منخفض الجهد ABB DCS800.
تطبيقات التحكم في سرعة العمليات الصناعية الثقيلة، بما في ذلك أجهزة البثق الصناعية، وأجهزة شدّ المطاحن، ورافعات الرفع، وخطوط معالجة الورق.

المواصفات الفنية

المعلَمة	المواصفات
الشركة المصنّعة	ABB
تسمية الطراز	SDCS-PIN-F01a
معرّف المنتج	3ADT316300R1502
تصنيف الجهاز	لوحة واجهة الطاقة (قطعة غيار)
الحماية البيئية	مجموعة مطلية بطبقة متوافقة
رقم التعرفة الجمركية / رمز النظام المنسق	85049090
حالة نوع القطعة	أصلي / جديد
بلد المنشأ	الولايات المتحدة (US) / الصين (CN)
الوزن الصافي للمنتج	0.699 كغ
وزن الشحن (محسوب)	0.699 كغ
أبعاد العبوة (محسوبة)	240 مم × 170 مم × 50 مم

الطرز البديلة والتوافق

يعمل تخطيط الأجهزة SDCS-PIN-F01a تحت مرجع الطلب 3ADT316300R1502 كقطعة استبدال مباشرة وحديثة لمراجعة الأجهزة القديمة ذات الفهرس 3ADT316300R1501. صُممت هذه اللوحة لتنزلق مباشرةً في حامل التركيب الإلكتروني لوحدات محوّلات DCS800 المحددة. عند إجراء الاستبدال أو الترقية من المكوّنات الفرعية الأقدم، يجب على المهندسين فحص مواضع تثبيت الشرائط الداخلية والتحقق من تطابق إزاحات المعلمات تمامًا مع محوّلات التيار في مجموعة القدرة الحالية.

إرشادات التركيب

تحذير بالغ الأهمية: خطر الجهد المتبقي في المنشآت الصناعية

افصل تمامًا مصدر دخل التيار المتردد الرئيسي ثلاثي الطور، ودوائر التحكم المساعدة، وأي وصلات إثارة ميدانية مشتركة، ثم اقفلها واعزلها قبل الوصول إلى الحامل. تحتوي طوبولوجيات محركات التيار المستمر على شبكات فرعية سعوية كبيرة تخزّن شحنات ذات جهد عالٍ بعد إلغاء تنشيطها. انتظر 15 دقيقة على الأقل لتفريغ الدائرة بالكامل، وأجرِ فحصًا فعليًا باستخدام مقياس متعدد مُعاير عند جميع مسارات التوصيل الطرفية قبل التعامل مع الجهاز.

1

حافظ على التأريض الساكن عند جهد صفري. يجب على مهندسي التركيب ارتداء سوار معصم مؤرّض للحماية من التفريغ الكهروستاتيكي طوال الوقت لمنع التفريغ الساكن الموضعي من إحداث ثقوب في المسارات الداخلية لأشباه الموصلات الدقيقة.

2

حدّد مسارات البيانات الشريطية المترابطة وكابلات البوابات ومقابس القياس المتصلة بدبابيس الواجهة، وضع عليها بطاقات تعريف، ثم افصلها بعناية.

3

حرّر براغي التثبيت، وأزل البطاقة البالية برفق من دليل تحديد موضعها في الحامل، وأدخل بطاقة الاستبدال الجديدة، وشدّ جميع المثبّتات بعزم متساوٍ للحفاظ على التماسك الهيكلي. أعد توصيل جميع مقابس الإشارة بدقة.

FAQ

ما الغرض التقني الأساسي لبطاقة الواجهة SDCS-PIN-F01a؟

تعمل اللوحة كطبقة واجهة الطاقة المركزية داخل منظومة القيادة، إذ تتولى قياس التيار الحيوي، وتوزيع إشارات البوابة، ومسارات الإشارة بين لوحات معالجة التحكم ومرحلة المحوّل.

هل يتوافق الطراز 3ADT316300R1502 مع الإصدارات القديمة؟

نعم، يعمل الإصدار 3ADT316300R1502 كبديل مباشر معتمد من المصنع لمراجعة الأجهزة الأقدم 3ADT316300R1501.

لماذا يُعد الطلاء الواقي بالغ الأهمية لهذه الوحدة الإلكترونية تحديدًا؟

يحمي الطلاء الدوائر الدقيقة الحساسة من الرطوبة الجوية، والسخام الحديدي الموصّل، والمركبات المسببة للتآكل، مما يمنع أعطال الانهيار الناتجة عن التتبع والتدهور المبكر للمكوّنات.

ما فترة الانتظار الإلزامية المطلوبة بعد عزل الطاقة عن الوحدة؟

يجب على أفراد الصيانة الانتظار مدة لا تقل عن 15 دقيقة حتى تفرغ شبكات المكثفات بالكامل، ثم التحقق فعليًا باستخدام جهاز قياس متعدد قبل بدء الخدمة.
