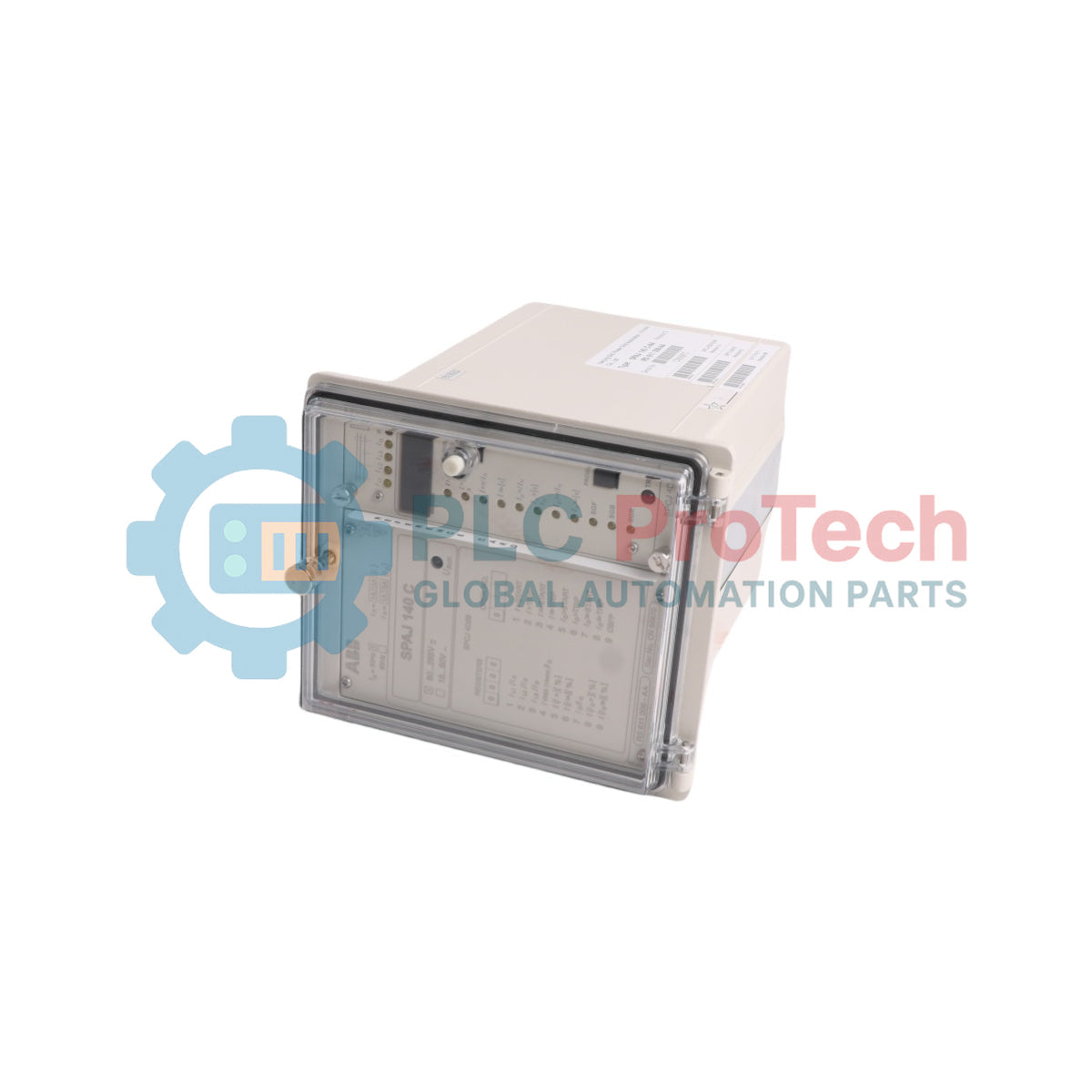

الشركة المصنعة: ABB
رقم المنتج: SPAJ140C
Country of origin:فنلندا
نوع المنتج: مرحلات حماية من التيار الزائد
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 3500ج
Dimensions: 142 مم x 162 مم x 250 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
بمعالجة تيارات الخط الثانوية لتأمين أصول التوزيع، يعمل ABB SPAJ-140-C (SPAJ140C) كمرحل حماية قائم على معالج دقيق، مصمم للكشف الانتقائي عن القصر وأعطال التأريض. يراقب جهاز الحماية الثانوي هذا حالات التيار الزائد ثلاثي الأطوار إلى جانب حلقة غير اتجاهية لأعطال التأريض المتبقية، لحماية المغذيات الشعاعية والمحركات الصناعية ومحولات القدرة من التلف الحراري واختلال الأطوار. وبصفته جهازًا إلكترونيًا ذكيًا (IED) مستقلًا أو متصلًا بشبكة ضمن مصفوفات مفاتيح المحطات الكهربائية، ينقل SPAJ 140 C (SPAJ140C) سجلات الأحداث ومقاييس التشخيص عبر وصلة تسلسلية غير متزامنة، مما يقلل زمن توقف شبكة الكهرباء من خلال العزل السريع للأعطال.

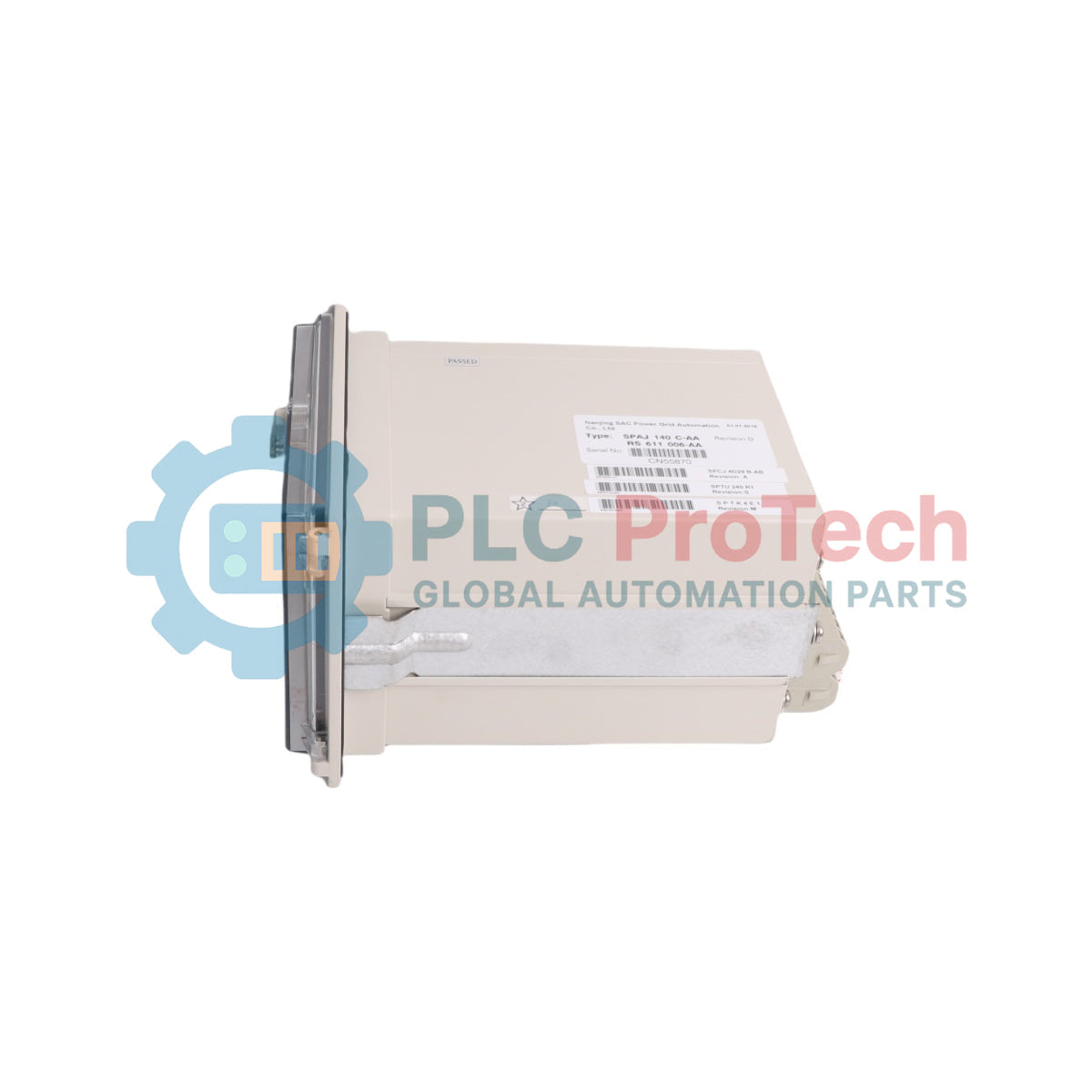

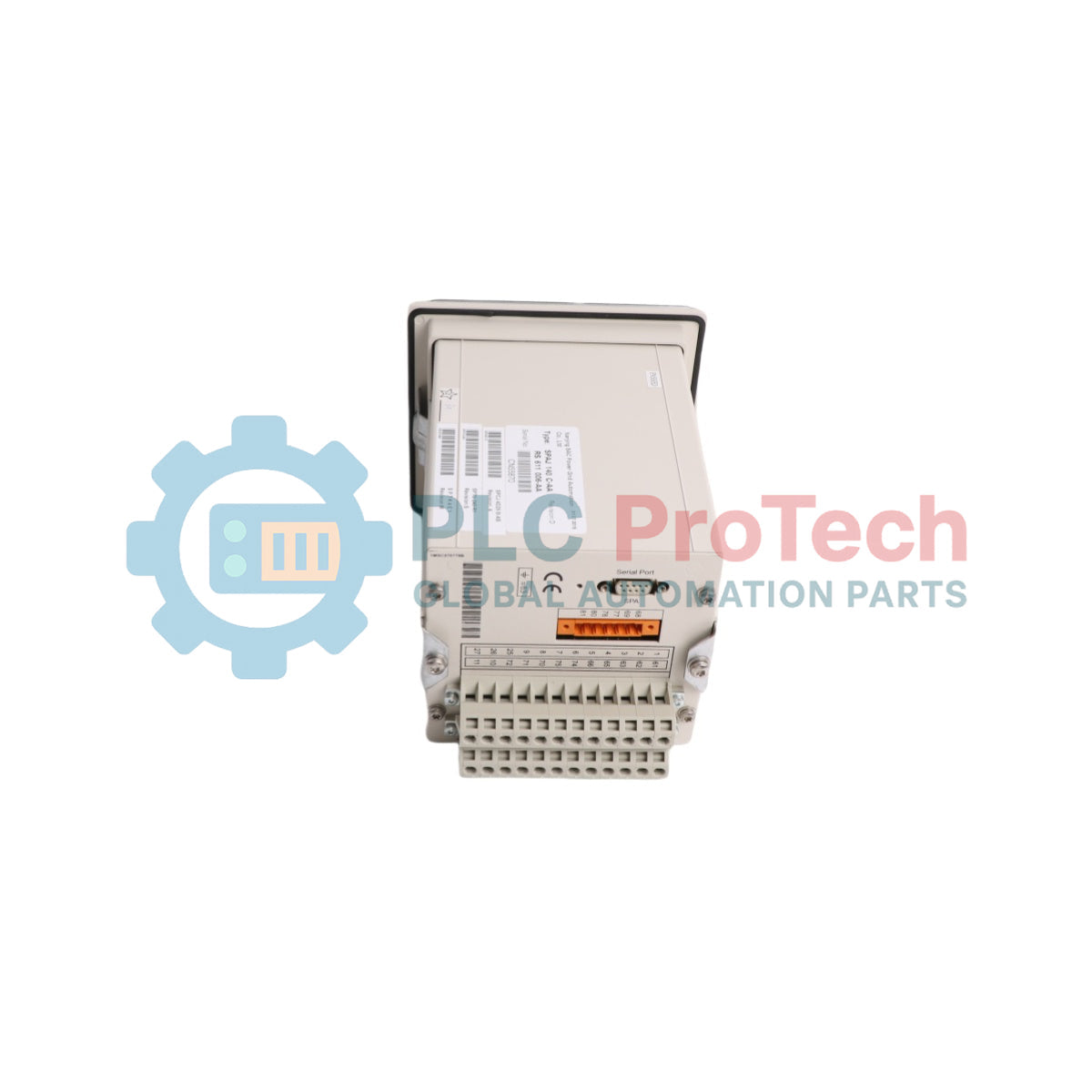

| فئة المعلمات التقنية | قيمة المواصفات الهندسية |
|---|---|
| الشركة المصنّعة | ABB |
| تسمية الطراز | SPAJ 140 C (SPAJ140C) |
| معرّف المنتج الأساسي | 1MRS 750629-EN |
| الوحدة الفرعية الأساسية المضمّنة | SPCJ 4D29 (وحدة زيادة التيار والعطل الأرضي) |
| إدخال تيار الطور المقنن (In) | 1 A أو 5 A، قابل للتهيئة بواسطة أطراف الأجهزة |
| إدخال التيار المقنن للمحايد (In) | 1 A أو 5 A، قابل للتهيئة بواسطة أطراف الأجهزة |
| التردد المقنن (fn) | 50 Hz أو 60 Hz، قابلة للاختيار عبر إعدادات التهيئة |
| قدرة التحمل الحراري (بصورة مستمرة) | 4 A عند إدخال 1 A، 20 A عند إدخال 5 A |
| قدرة التحمل الحراري (لمدة ثانية واحدة) | 100 A عند إدخال 1 A، 500 A عند إدخال 5 A |
| تحمل التيار الديناميكي (قيمة نصف الموجة) | 250 A عند إدخال 1 A، 1250 A عند إدخال 5 A |
| حمل الإدخال / الممانعة | <100 mOhm (دوائر 1 A)، <20 mOhm (دوائر 5 A) |
| خيار جهد التغذية المساعد 1 (Uaux) | 80...265 V AC أو DC |
| خيار جهد التغذية المساعد 2 (Uaux) | 18...80 V DC |
| استهلاك الطاقة (في وضع السكون / أثناء التشغيل) | ~4 W / ~7 W |
| نطاق ضبط الحد المنخفض لزيادة تيار الطور (I>) | 0.5...2.5 × In (زمن محدد أو IDMT) |
| نطاق ضبط الحد العالي لزيادة تيار الطور (I>>) | 0.5...40.0 × In أو اللانهاية (زمن محدد) |
| نطاق ضبط الحد المنخفض للعطل الأرضي (Io>) | 0.1...0.8 × In (زمن محدد أو IDMT) |
| نطاق ضبط الحد العالي للعطل الأرضي (Io>>) | 0.1...10.0 × In أو اللانهاية (زمن محدد) |
| وصلة اتصال الواجهة التسلسلية | حلقة بلاستيكية أو من ألياف زجاجية ضوئية في اللوحة الخلفية باستخدام بروتوكول ناقل SPA |
| جهد اختبار العزل الكهربائي | 2.0 kV، 50 Hz، دقيقة واحدة (IEC 60255-5) |
| حد اختبار النبضة | 5 kV، نبضة 1.2/50 us، 0.5 جول (IEC 60255-5) |
| حدود درجة حرارة التشغيل المحيطة | -10...+55 درجة مئوية |
| تصنيف إحكام العلبة | تنسيق تركيب flush على اللوحة بدرجة حماية IP54 |
| الكتلة الصافية للمنتج | ~3.5 كجم |
| أبعاد اللوحة الأمامية | 142 مم × 162 مم |
| عمق بروز العلبة داخل اللوحة | 250 مم |
| فهرس تخصيص الأطراف | وظيفة خط الدائرة / تخطيط الإشارة |
|---|---|
| 1 - 2 | إدخال تيار الطور L1 (تهيئة تحويل 5 A) |
| 1 - 3 | إدخال تيار الطور L1 (تهيئة تحويل 1 A) |
| 4 - 5 | إدخال تيار الطور L2 (تهيئة تحويل 5 A) |
| 4 - 6 | إدخال تيار الطور L2 (تهيئة تحويل 1 A) |
| 7 - 8 | إدخال تيار الطور L3 (تهيئة تحويل 5 A) |
| 7 - 9 | إدخال تيار الطور L3 (تهيئة تحويل 1 A) |
| 25 - 26 | إدخال تيار العطل الأرضي المتبقي Io (تهيئة تحويل 5 A) |
| 25 - 27 | إدخال تيار العطل الأرضي المتبقي Io (تهيئة تحويل 1 A) |
| 10 - 11 | واجهة تحكم ثنائية خارجية (قناة إدخال معزولة بصريًا) |
| 61 - 62 | تلامسات إدخال طاقة تغذية النظام المساعد (Uaux) |
| 65 - 66 | حلقة تلامس خرج مراقبة تعطل المرحل الداخلي (IRF) |
| 68 - 69 | مصفوفة مرحلات خرج الفصل الرئيسي عالي القدرة لقاطع الدائرة الرئيسي |
| 70 - 71 - 72 | مصفوفة تلامسات خرج الإشارة (قابلة للتهيئة لإنذارات البدء / الفصل) |
| 74 - 75 | مصفوفة مرحلات خرج تلامس الفصل الثانوي |
تتضمن الوحدة الواقية SPAJ 140 C بطاقة التحويل الداخلية القابلة للإزالة SPCJ 4D29. ويمكن إدخالها في فتحة قياسية بالحجم dim100
