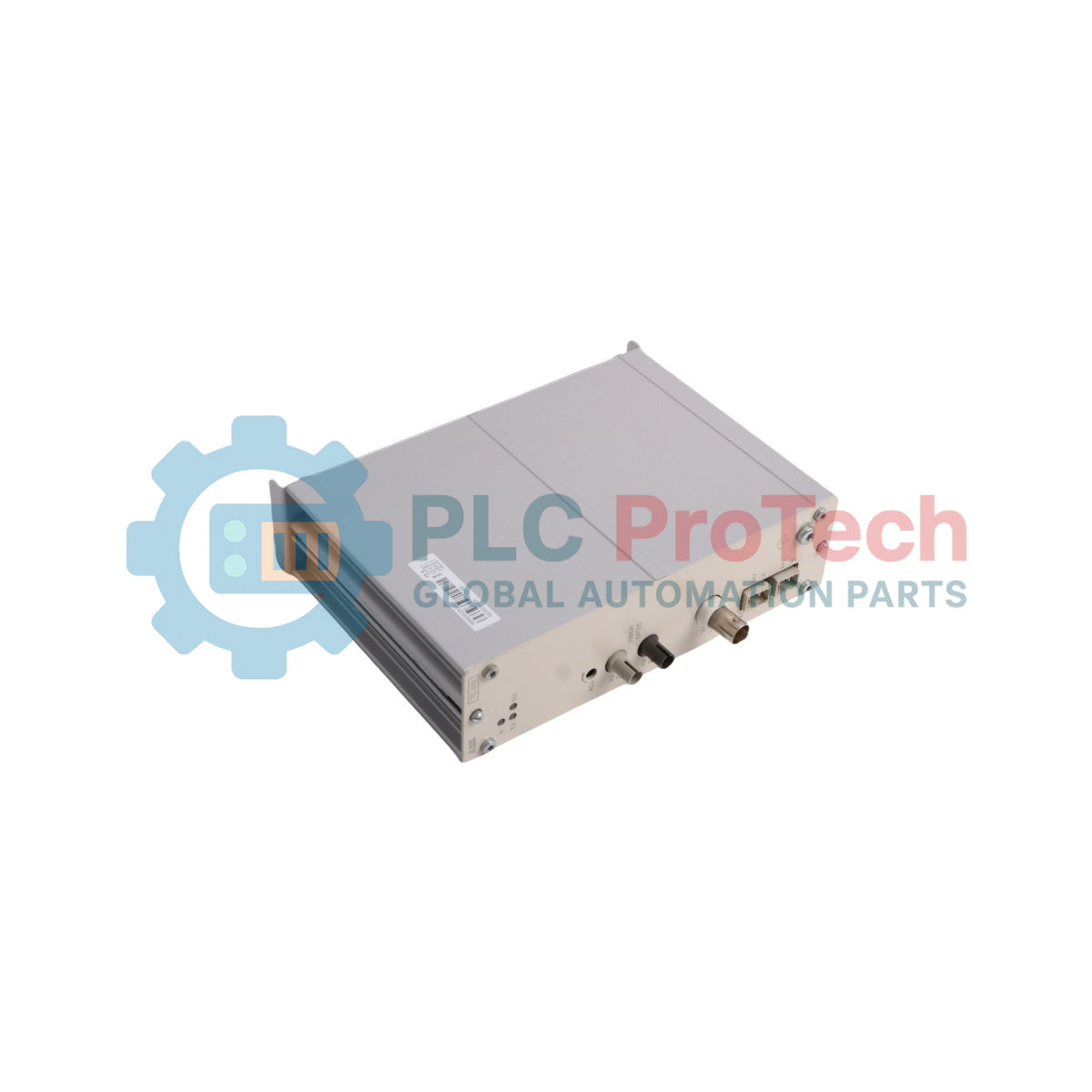

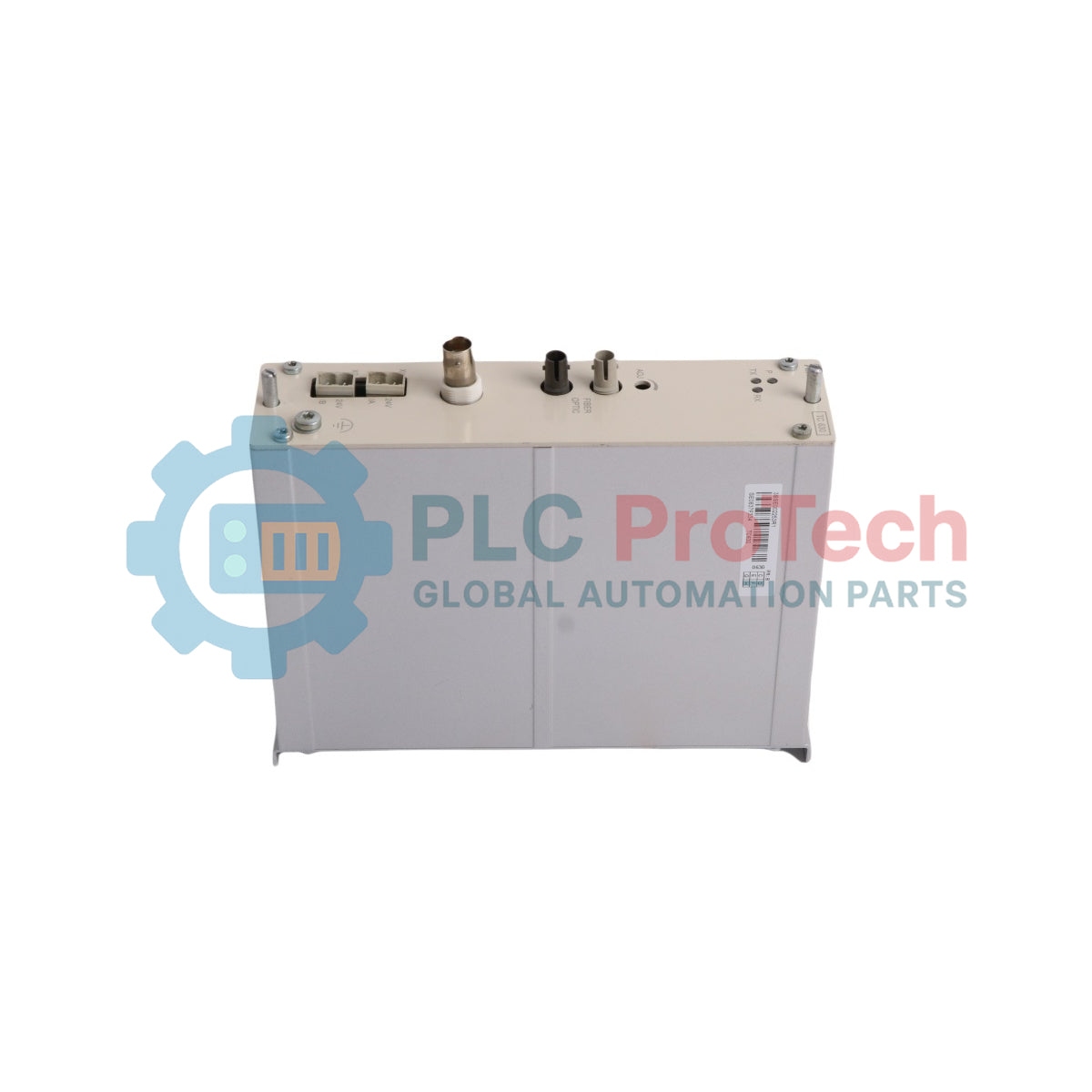

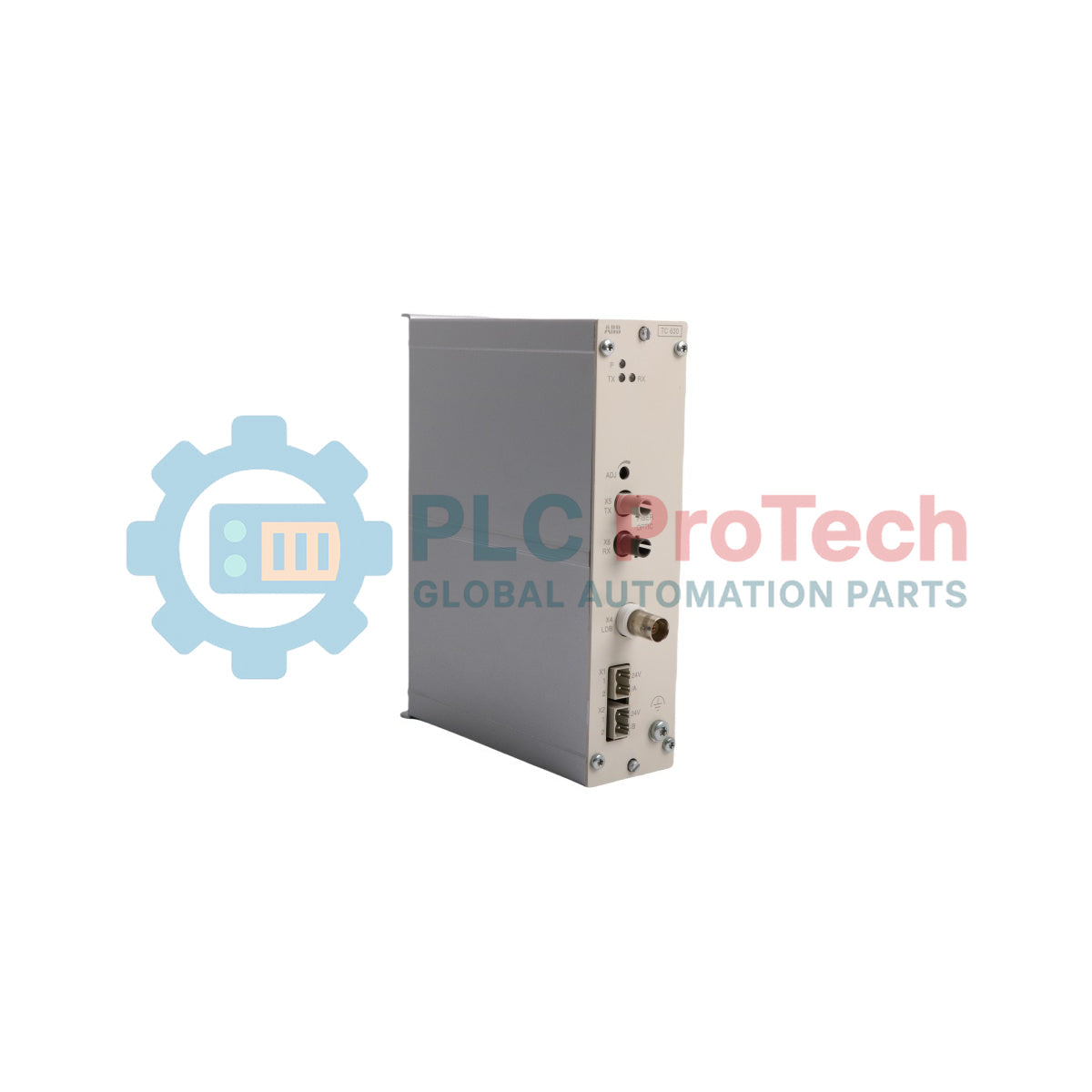

وحدة اتصالات ABB TC630 3BSE002253R1

نظرة عامة على المنتج

إن ABB TC630 (3BSE002253R1) هو مودم بصري عالي الموثوقية مصمم لشبكة اتصالات Advant Fieldbus 100 (AF 100). ويعمل كواجهة أساسية لتحويل الإشارات بين الوسائط المحورية والبصرية أو العكس، ما يتيح الاتصال لمسافات ممتدة ضمن بنية Advant OCS (نظام التحكم المفتوح). يعمل TC630 بمصدر طاقة 24V DC، ويدعم مواصفات الألياف الضوئية 2 × 62.5/125 µm أو 100/400 µm، باستخدام موصلات قياسية من نمط ST. تُستخدم هذه الوحدة بشكل أساسي في بيئات Advant Controller 110 و160 و410 و450، وكذلك في أنظمة S800 I/O، إذ توفر عزلًا جلفانيًا ومناعة ضد التشويش لمقاطع ناقل الحقل الممتدة لمسافات طويلة في محطات الطاقة والمنشآت الصناعية الثقيلة.

المواصفات الفنية

معلومات الطلب

عند شراء بدائل لأنظمة Advant Master أو MOD 300، تحقّق من معرّف المنتج المحدد، إذ غالبًا ما تكون هذه الوحدة جزءًا من أطقم صيانة أكبر.

• معرّف المنتج: 3BSE002253R1

• تعيين نوع ABB: TC630

• مرجع الطقم: غالبًا ما يرتبط بـ 3BSE004442R1 (TC630K03)

• رقم التعرفة الجمركية: 85176200

دليل الهندسة والتركيب

اختيار الألياف البصرية وميزانية الوصلة

يدعم TC630 حجمين مختلفين من قلوب الألياف الضوئية. في التطبيقات الصناعية القياسية، تُستخدم عادةً الألياف متعددة الأنماط 62.5/125 µm. تأكد من ألا تتجاوز ميزانية الوصلة البصرية الإجمالية حدود التوهين المحددة في دليل مستخدم Advant Fieldbus 100. وقد يؤدي تجاوز هذه الحدود إلى انقطاعات متقطعة في الاتصالات أو ارتفاع معدلات الخطأ على ناقل AF 100.

مصدر الطاقة والتأريض

تتطلب الوحدة مصدرًا مستقرًا بجهد 24V DC. وفي بنيات التحكم الموزعة، يُوصى باستخدام مصدر طاقة احتياطي لضمان توافر الشبكة. وعلى الرغم من أن الوصلة البصرية توفر عزلًا جلفانيًا مدمجًا بين مقاطع الناقل، يجب التعامل مع الجانب المحوري وفقًا لقواعد تأريض AF 100 القياسية لمنع حلقات التأريض.

الصيانة والاستبدال

يُستخدم TC630 بشكل متكرر ضمن دورات الصيانة الوقائية لأنظمة Advant Controller 450 و160. يُرجى ملاحظة أن هذا الجزء مستثنى من نطاق 2011/65/EU (RoHS) وفقًا للمادة 2(4)، وذلك لتطبيقات محددة في أنظمة التحكم الصناعية. عند استبدال مودم، تأكد من تنظيف موصلات ST باستخدام مناديل خالية من الوبر وكحول الأيزوبروبيل لمنع فقدان الإشارة الناتج عن تلوث الغبار.
