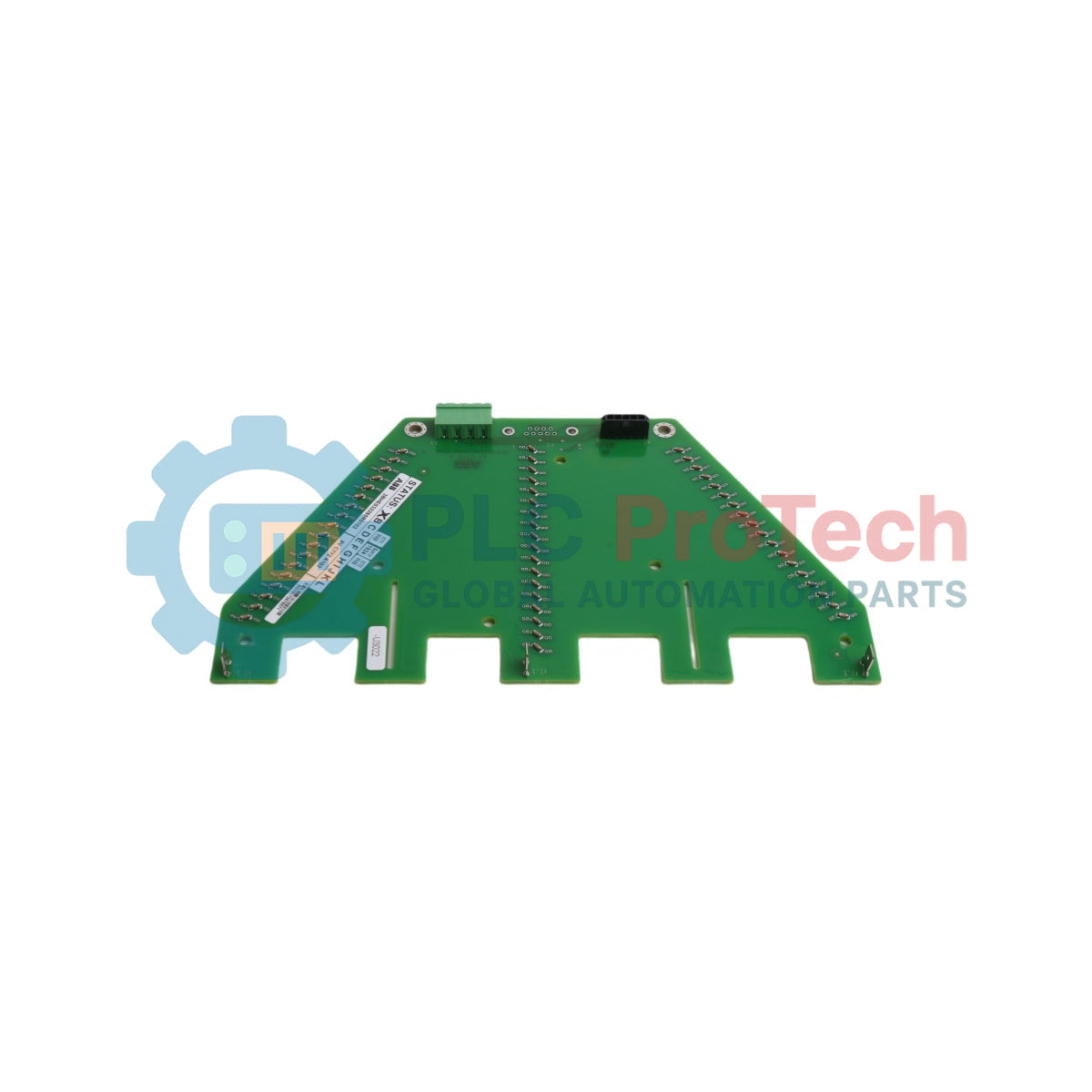

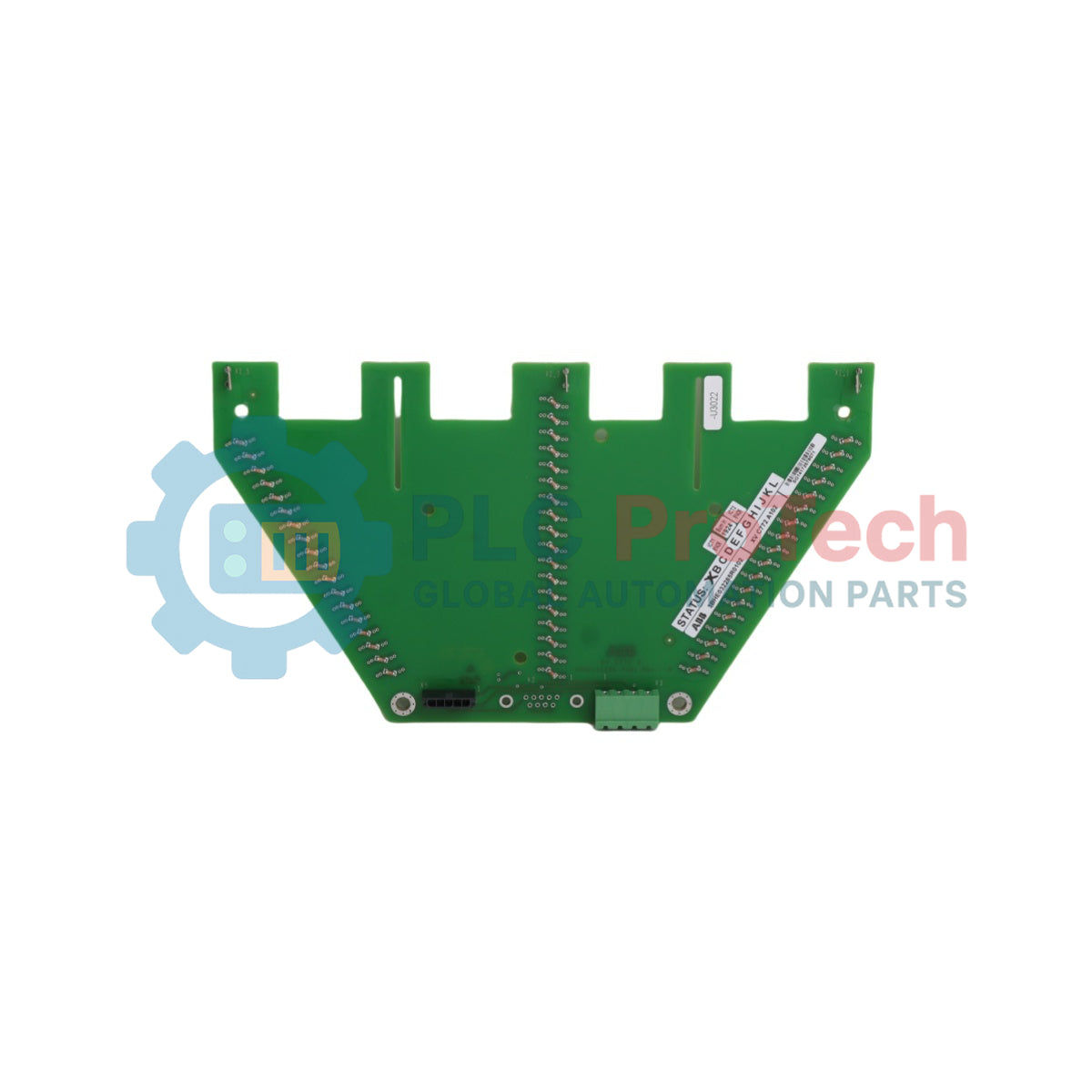

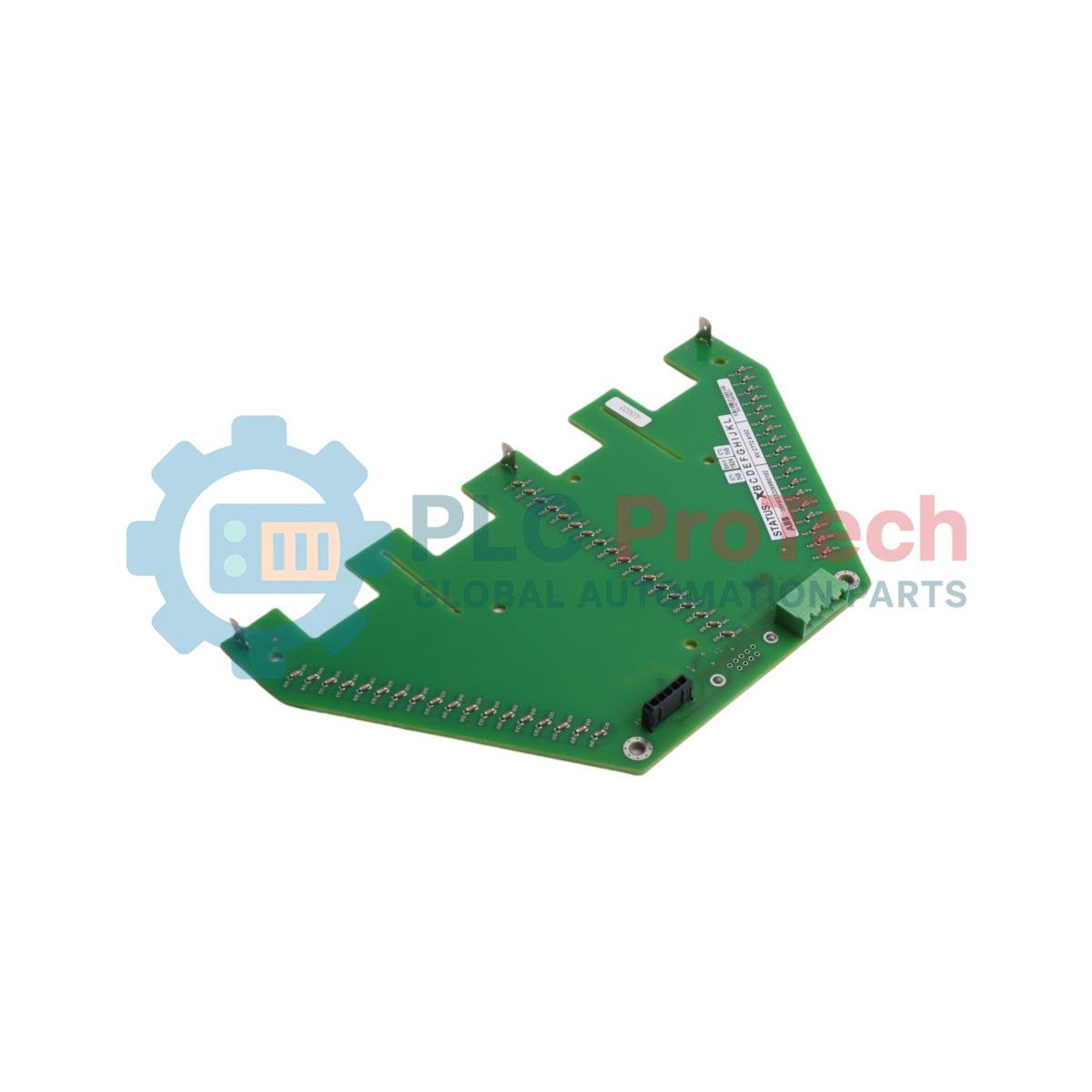

لوحة محرك الجهد المتوسط ABB XV C772 A102 3BHE032285R0102 HVD

نظرة عامة

شركة ABB XV C772 A102 ( XVC772A102 ، معرف المنتج: 3BHE032285R0102) هي مجموعة لوحة دوائر مطبوعة متخصصة للكشف عن الجهد العالي (HVD) المصممة لطبقة اكتساب الإشارة الخام لمحركات التيار المتردد ذات الجهد المتوسط (MV). تندمج هذه الأداة الحيوية مباشرة في خلايا الطاقة لمحركات ABB ACS 2000 وACS 5000 المبردة بالماء. تُستخدم في أنظمة العمليات فائقة الأهمية مثل رافعات المناجم العميقة، ومراوح السحب المستحثة لمحطات الطاقة عالية الإنتاج، وضواغط مصافي البتروكيماويات واسعة النطاق، وأي فشل في استشعار الجهد العالي يعرض خلايا الطاقة لأعطال كارثية أو فقدان حلقة التحكم النظامية. تدمج XV C772 A102 شبكات تخفيض الجهد المعزولة عالية الاستجابة التي تحول مستويات رابط التيار المستمر الكبيرة والمراحل المتناوبة إلى قياسات جهد منخفضة. من خلال إنشاء مراقبة تشخيصية مستمرة وعالية السرعة لمتجهات جهد الخلايا، يمنع هذا الوحدة اختلال توازن الشبكة التوافقي ويقلل من توقف المعدات التشغيلية المكلف.

الهندسة البيئية وتوبولوجيا اللوحة

تم تحسين البنية الفيزيائية لبطاقة الواجهة XV C772 A102 لتحمل مجالات الإجهاد الكهربائي الشديدة المتأصلة في دوائر العاكس متعددة المستويات ذات الجهد المتوسط. لضمان أداء العزل الفيزيائي والكهربائي على مدى دورات حياة ميدانية طويلة، يتم معالجة التجميع في المصنع بطبقة ورنيش واقية ثقيلة من الدرجة الاحترافية. يمنع هذا الطلاء العازل المتخصص تتبع المسارات المجهرية، والجسور الناتجة عن الرطوبة، وتكثف الغبار الأيوني عبر حدود المسارات عالية الجهد المتقاربة. يتتبع ميكانيكيًا بوزن صافي 0.2 كجم، يقلل التصميم من بصمات المكونات ذات الكتلة العالية لحماية المسارات الداخلية من الاهتزازات الهيكلية طويلة الأمد ومنخفضة التردد للمعدات.

مواصفات بيانات المنتج المعتمدة

الأسئلة الشائعة حول تشخيص وصيانة البنية التحتية

ما هو الغرض الوظيفي من الطلاء الورنيش المصنع على هذه اللوحة HVD المحددة؟الطلاء الورنيش تعمل كطبقة طلاء عازلة ذات عازل عالي. في البيئات الصناعية الثقيلة مثل التعدين تحت الأرض ومعالجة المعادن، يحتوي الهواء المحيط على كميات كبيرة من الغبار الموصل والرطوبة. تغلق طبقة الورنيش المسارات النحاسية الدقيقة والمكونات المركبة على السطح، مما يمنع مسارات التيار التتبعي والقوس الكهربائي عالي الجهد الموضعي عبر سطح اللوحة.

هل يمكن تبديل هذا المكون بشكل متبادل بين محركات ACS 2000 و ACS 5000؟نعم. وفقًا لبيانات مرجع قطع الغيار الأصلية للمصنع، فإن لوحة 3BHE032285R0102 معتمدة للنشر كقطعة غيار مباشرة في هيكل محرك ACS 2000 ومنصة محرك ACS 5000 المبردة بالماء.يجب على الفنيين الميدانيين دائمًا التحقق من تطابق مؤشرات إصدار البرنامج على وحدة التحكم الرئيسية أثناء استبدال الأجهزة.

هل تتطلب لوحة الكشف عن الجهد العالي هذه معايرة جهد خارجية بعد التثبيت الميداني؟

لا. يتم تصنيع XV C772 A102 بمقاومات تخفيف دقة منخفضة التحمل لضمان دقة متسقة من البداية. يدير برنامج التحكم في المحرك انحرافات المعلمات الطفيفة خلال اختبار التشغيل الذاتي الآلي وتسلسل التحقق من الأجهزة.

بروتوكولات الاستبدال الميداني وإجراءات السلامة الكهربائية

• التحقق من تفريغ الحافلة وقفلها: قبل فتح وحدة الطور أو الوصول إلى حجرة الإلكترونيات الداخلية لمحرك الجهد المتوسط، قم بعزل مجموعة المحرك بالكامل عن مصدر الشبكة الرئيسي. ابدأ تسلسل التفريغ الإلزامي وتحقق عبر مفتاح التأريض الميكانيكي للمحرك وجهاز قياس متعدد عالي الجهد معاير أن جهد حافلة التيار المستمر قد انخفض بالكامل إلى 0 فولت تيار مستمر.

• قواعد التعامل مع التفريغ الكهروستاتيكي: رقائق الإشارة منخفضة الجهد المدمجة بجانب المقاومات عالية الجهد حساسة جدًا للثقب الناتج عن الكهرباء الساكنة. يجب على فنيي الصيانة ارتداء سوار تفريغ كهرباء ساكنة مؤرض بشكل صحيح قبل فتح العلبة أو لمس البطاقة. امسك اللوحة فقط من حوافها غير الموصلة لتجنب إتلاف طبقة الورنيش الواقية.

• توصيل ألياف بصرية أو أسلاك شريطية للإشارة: افحص موصلات الألياف البصرية أو الشريطية منخفضة الجهد بحثًا عن الغبار أو الشحوم قبل توصيلها بواجهات البطاقة. تأكد من أن مشابك القفل تثبت بإحكام؛ الاتصالات النظيفة وعالية الضغط للإشارة ضرورية لتجنب فقدان حزم البيانات ومنع وحدة التحكم من تفعيل انقطاع عالي الجهد خاطئ.

• تعديلات شد براغي التثبيت: قم بتركيب اللوحة على دعامات التتبع المعزولة المخصصة داخل خلية الطاقة. شد جميع براغي التثبيت الميكانيكية M4 البلاستيكية أو المعدنية بعزم هندسي مقداره 0.8 نيوتن-متر. تجنب الشد غير المتساوي، حيث يمكن أن يؤدي التواء أو انحناء البطاقة إلى كسر المكثفات السيراميكية متعددة الطبقات الداخلية.
