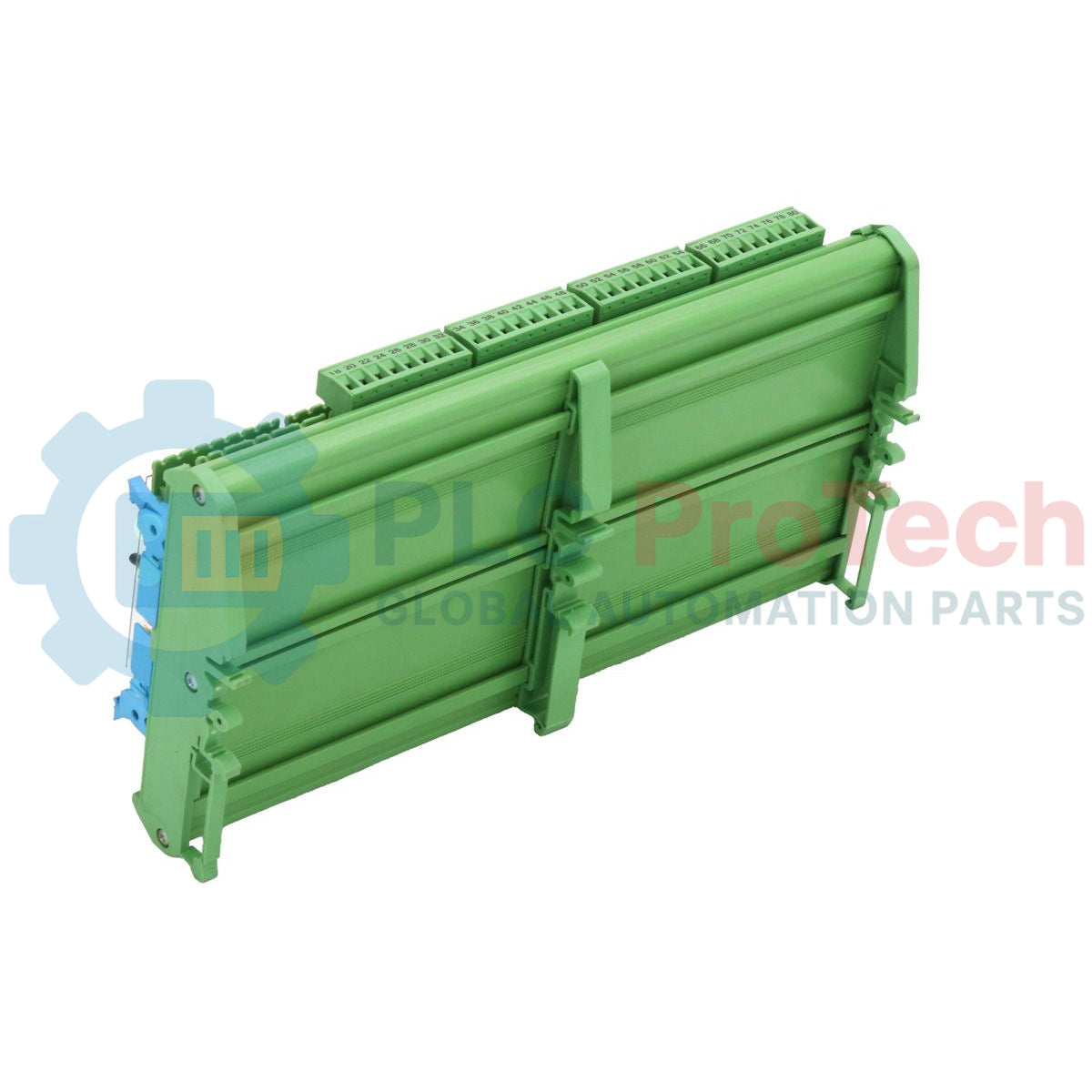

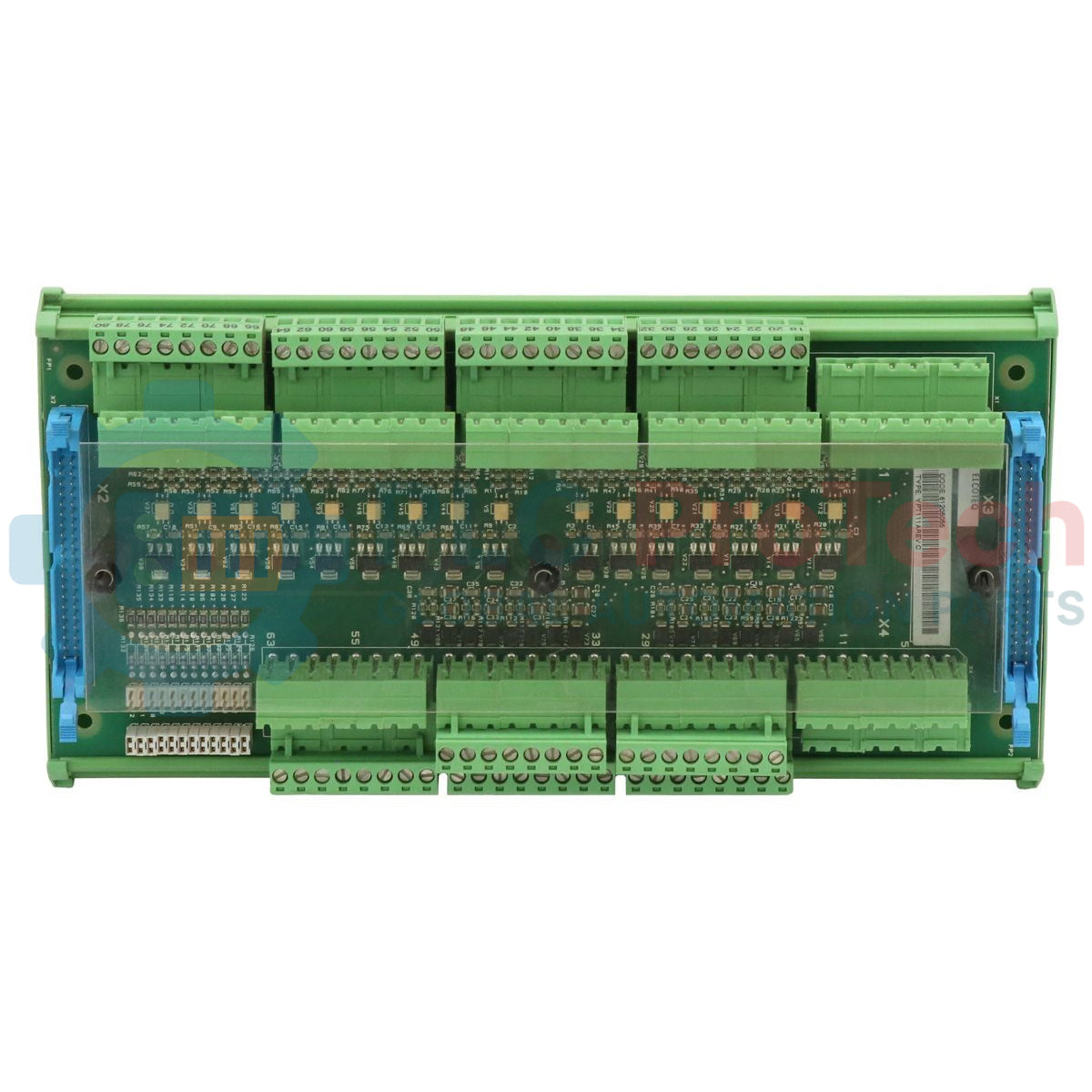

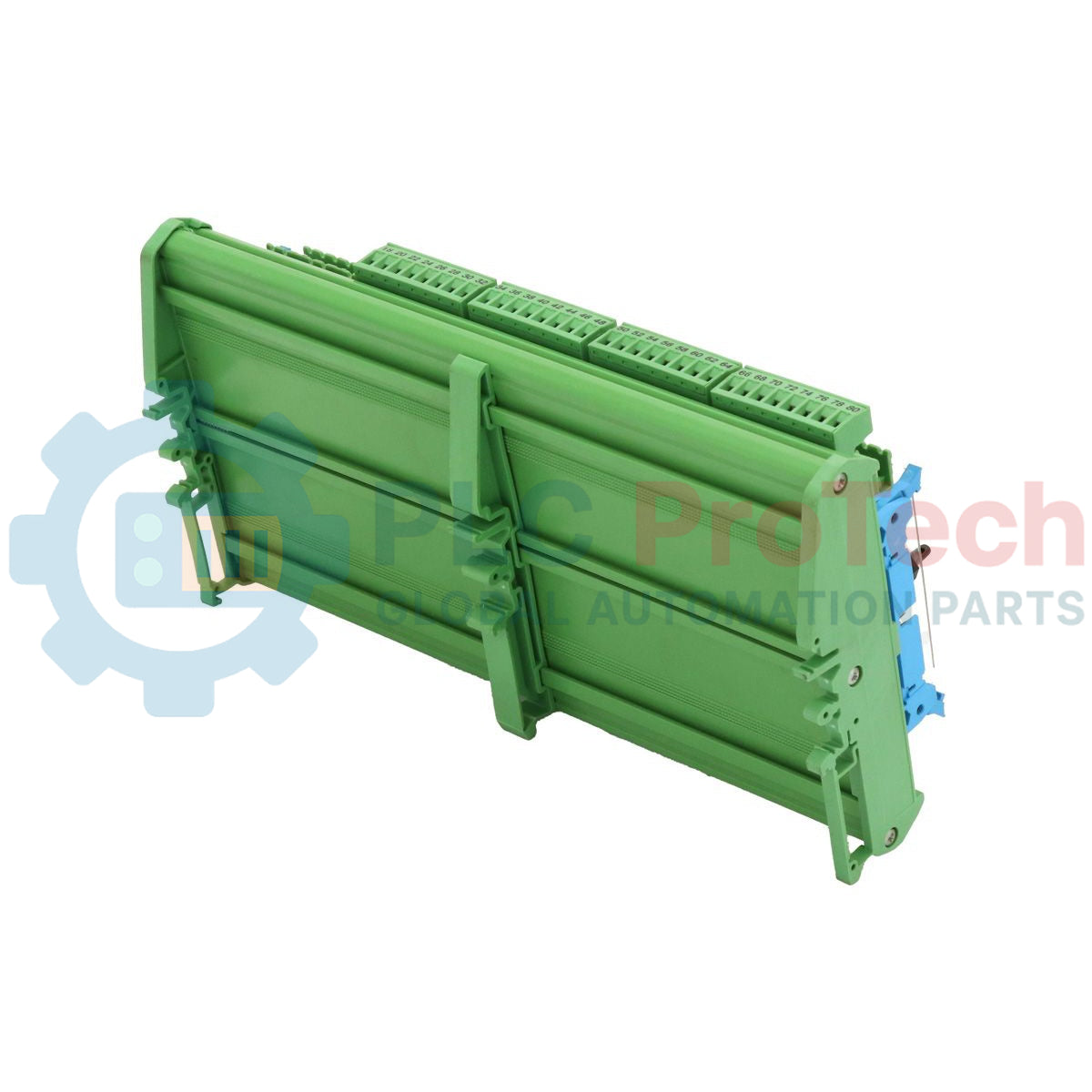

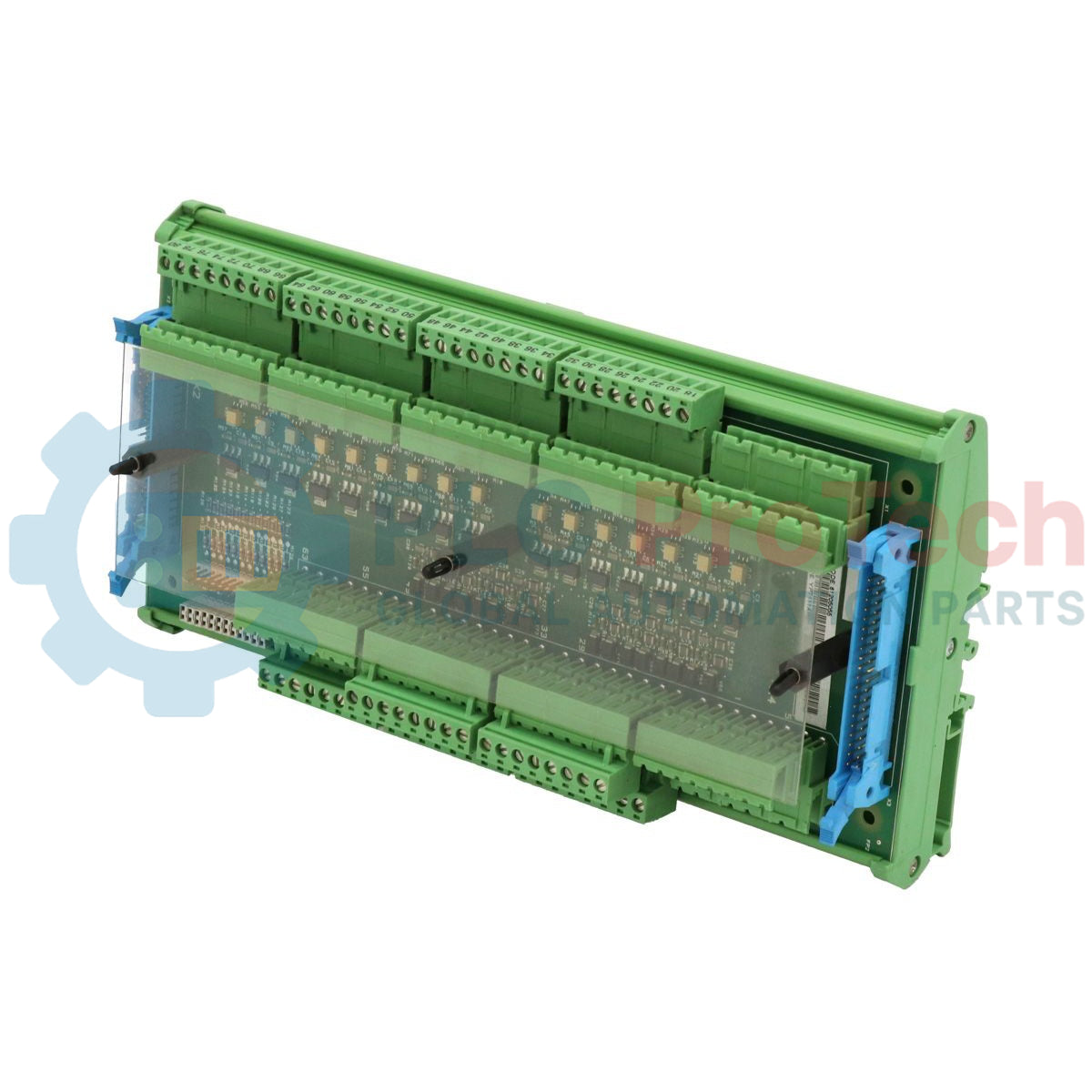

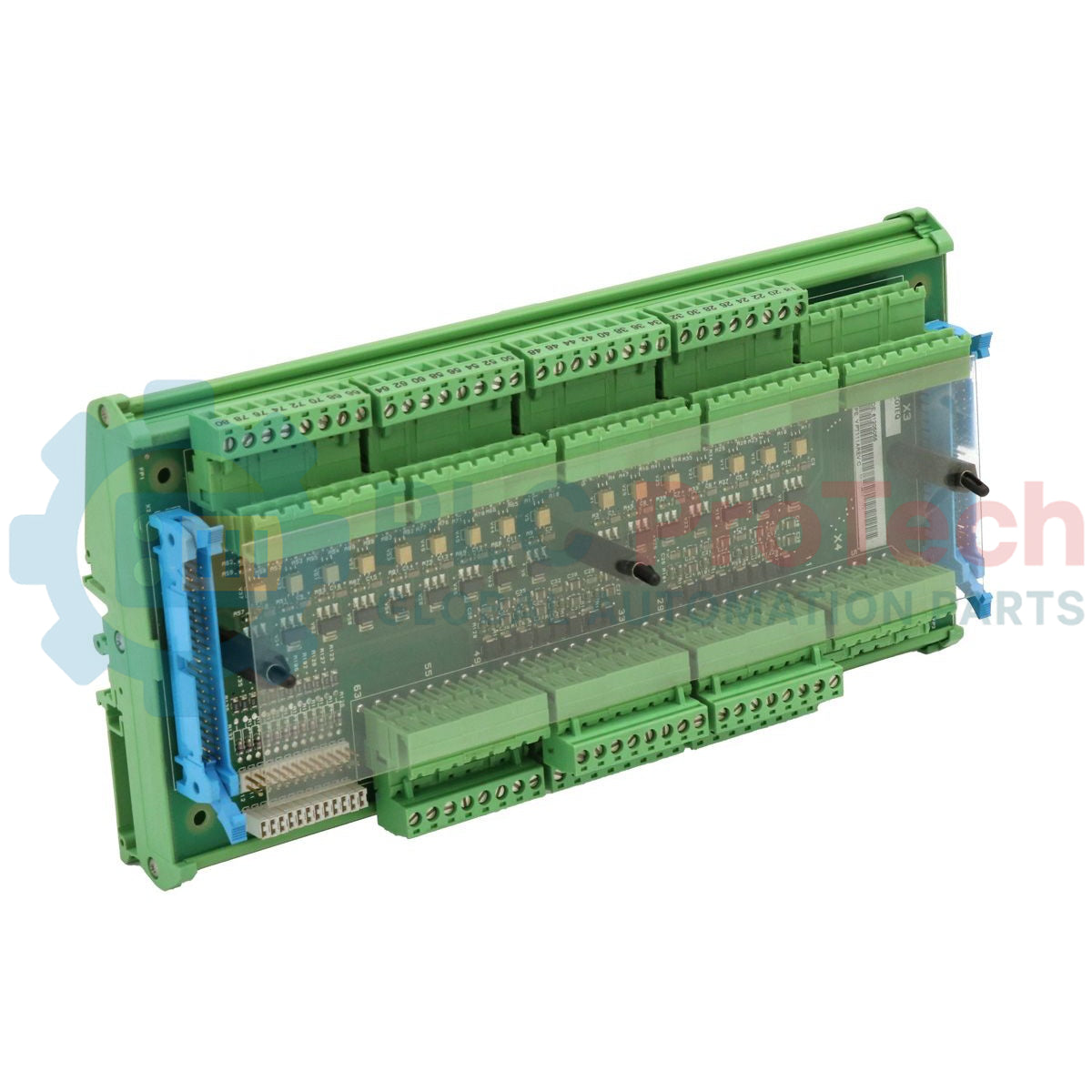

لوحة طرفية موسعة للإدخال/الإخراج Stromberg ABB YPT-111A

نظرة عامة

لوحة التوصيل الطرفية الممتدة الصناعية YPT-111A من ABB Stromberg (المعروفة أيضًا باسم YPT111A) مصممة لتكون واجهة الاتصال الرئيسية لأجهزة الحقل في بنية نظام التحكم القديم من Stromberg. تعمل هذه الوحدة جنبًا إلى جنب مع لوحة المعالجة الممتدة YPQ-111A، حيث تربط بين أجهزة القياس الرقمية والتناظرية على مستوى الحقل والمنطق الأساسي للمعالجة. في بيئات العمليات المستمرة الثقيلة مثل مصانع اللب والورق، ومرافق معالجة المعادن، وأنظمة توزيع الطاقة البحرية، قد يؤدي فشل إنهاء الإشارة إلى تجميد حلقات القياس الحرجة. تعالج YPT-111A هذه المشكلة من خلال تقسيم مسارات توزيع الطاقة وتنظيم إشارات الحقل قبل توجيهها عبر موصلين مسطحين بشريط مسطح 40 دبوسًا. هذا التصميم المعزول للواجهة يبسط بشكل كبير الوصول التشخيصي، ويمنع الارتفاعات المفاجئة على جانب الحقل من تدمير الإلكترونيات الرئيسية، ويساعد في تقليل فترات التوقف غير المجدولة للنظام.

تخطيط الدائرة وتكوين الطوبولوجيا

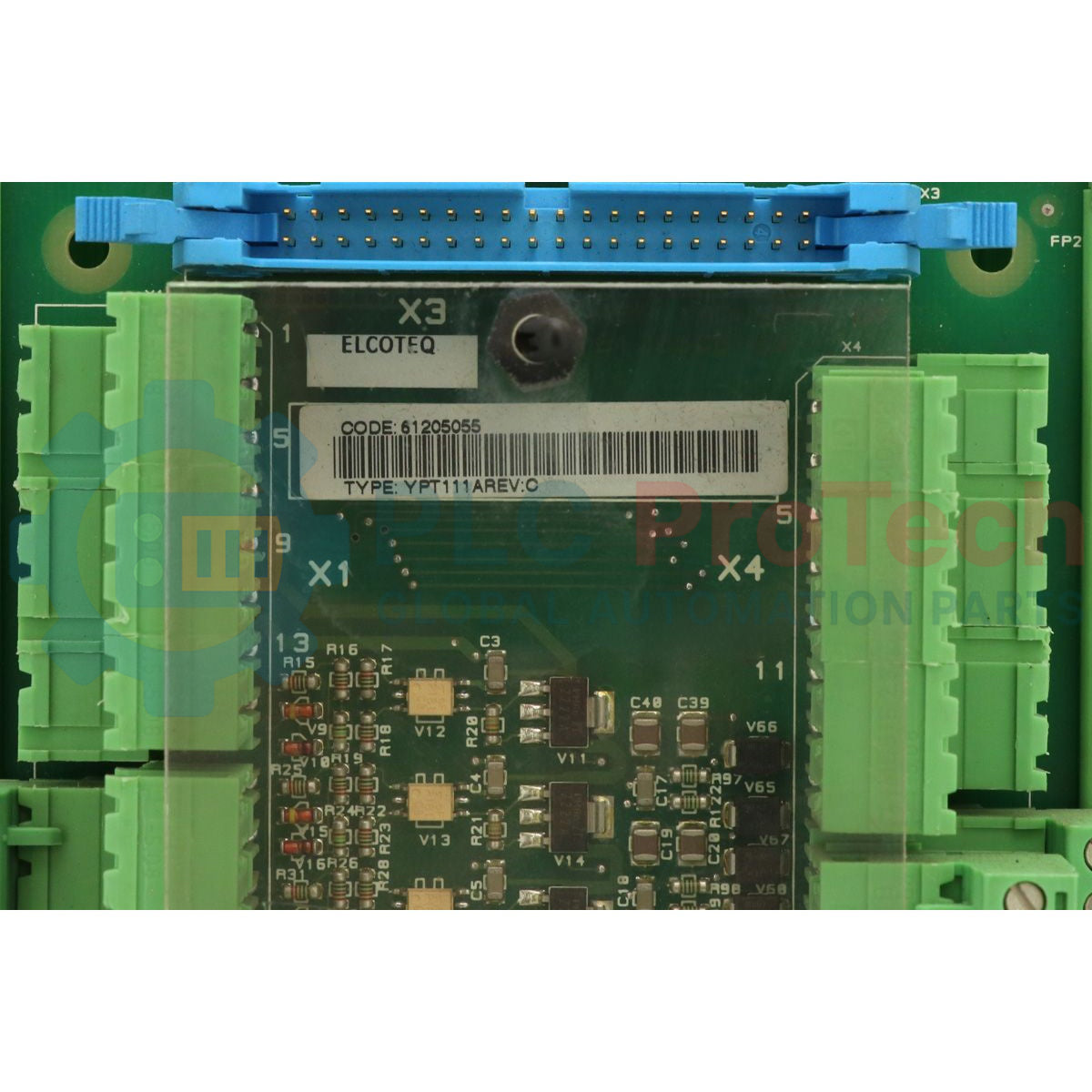

تركز طوبولوجيا الدائرة في YPT-111A على بنية إمداد طاقة مزدوجة مستقلة تُدار عبر الموصل الرئيسي X1. لتقليل حقن الضوضاء وانتشار الأعطال بين القنوات، تحافظ اللوحة على مسارين منفصلين تمامًا من طاقة 24 فولت تيار مستمر. المسار الأول، الموسوم +24V IN / BI، يزود دوائر الإدخال الثنائي بالطاقة عبر دبابيس 1، 3، 5، و7 في الموصل X1. المسار الثاني، الموسوم +24V IN، يزود لوحة YPQ-111A المرتبطة بالطاقة فقط عند تكوينها كنقطة إدخال/إخراج تسلسلية عن بُعد عبر الدبابيس 9، 11، 13، و15. يتميز التصميم بأربع مواضع طرفية متوازية لكل مسار، مما يسمح للفنيين بتوصيل حلقات الطاقة الواردة بشكل متسلسل إلى لوحات إنهاء YPT-111A أو YPT-111B المجاورة دون الحاجة إلى تركيب كتل توزيع خارجية.

مصفوفة معلمات الأجهزة

الأسئلة الشائعة حول تكامل النظام والصيانة

في أي حالة نظام محددة يجب أن تبقى دبابيس 9، 11، 13، و15 من الموصل X1 مفصولة؟

يجب ألا يتم توصيل أو حقن دبابيس 9، 11، 13، و15 من الموصل X1 بتيار 24 فولت تيار مستمر إذا كانت لوحة YPQ-111A المصاحبة تعمل كإدخال/إخراج محلي. عند التكوين المحلي، تستمد YPQ-111A طاقتها التشغيلية وتوجه المنطق مباشرة من موصل اللوحة الخلفية المتوازية لوحدة تحكم التطبيقات YPP-110A بدلاً من استخدام خيار الناقل التسلسلي البعيد.

كيف يعمل آلية توصيل الطاقة المتسلسلة عبر عدة لوحات إنهاء؟

توفر اللوحة أربع وصلات متوازية داخلية لكل من مسار الإدخال الثنائي ومسار طاقة الإدخال/الإخراج البعيد. عند توصيل اللوحات معًا، يتم إدخال مصدر الطاقة الأساسي 24 فولت تيار مستمر في أول فتحة طرفية. تعمل الدبابيس الثلاثة الفارغة المتبقية في تلك الكتلة الطرفية كمخارج طاقة متوازية تلقائيًا، مما يسمح بتمرير إمداد 24 فولت تيار مستمر مباشرة إلى الكتلة التالية في السلسلة.

ما نوع الكابلات المطلوبة لتوصيل لوحة التوصيل الطرفية بوحدة الإدخال/الإخراج الداخلية؟

يتطلب الاتصال كابلين متطابقين من شريط مسطح عالي الكثافة 40 دبوسًا. يجب فحص هذه الكابلات بانتظام للتحقق من تآكل العزل أو التشققات الفيزيائية، خاصة عند استخدامها داخل حاويات معرضة للاهتزاز الصناعي منخفض التردد.

دليل تشغيل الحقل وأسلاك السلامة

• تركيب كابلات الشريط المسطح: أوقف تشغيل جميع طاقات نظام التحكم قبل توصيل كابلات الشريط المسطح المزدوجة 40 دبوسًا بين YPT-111A وYPQ-111A. قم بمحاذاة مفاتيح الاستقطاب على كلا الموصلين مع فتحات المقبس المطابقة على اللوحة لتجنب انحناء الدبابيس أو حدوث سوء محاذاة.

• فصل مسارات الطاقة: تحقق من أن مصدر طاقة أجهزة الحقل 24 فولت تيار مستمر (+24V IN / BI) ومصدر طاقة المنطق البعيد (+24V IN) يأتيان من مصادر طرفية معزولة إذا كانت مواصفات العزل تتطلب صمامات دارة منفصلة. لا تقم بتوصيل مسارات الطاقة المختلفة على الموصل X1 أثناء التشغيل.

• حدود التوصيل المتسلسل وسلامة التيار الزائد: عند توصيل حلقات 24 فولت تيار مستمر بشكل متسلسل إلى لوحات YPT-111A أو YPT-111B الثانوية، احسب إجمالي التيار المأخوذ من جميع الحلقات الثنائية النشطة. تأكد من أن الحمل الإجمالي لا يتجاوز تصنيف التيار المسموح به لمسار النحاس أو صمام الحماية الأساسي المثبت داخل اللوحة.

• مسافة الأمان للوحة الخلفية المحلية: عند استخدام YPQ-111A كإدخال/إخراج محلي متصل مباشرة بوحدة تحكم التطبيقات YPP-110A، تأكد من عدم ملامسة أي أسلاك أو وصلات مؤقتة لدبابيس 9 إلى 15 على الموصل X1. قم بعزل هذه المواضع الطرفية لمنع حدوث دوائر قصر عرضية أثناء الصيانة الدورية للوحة.
