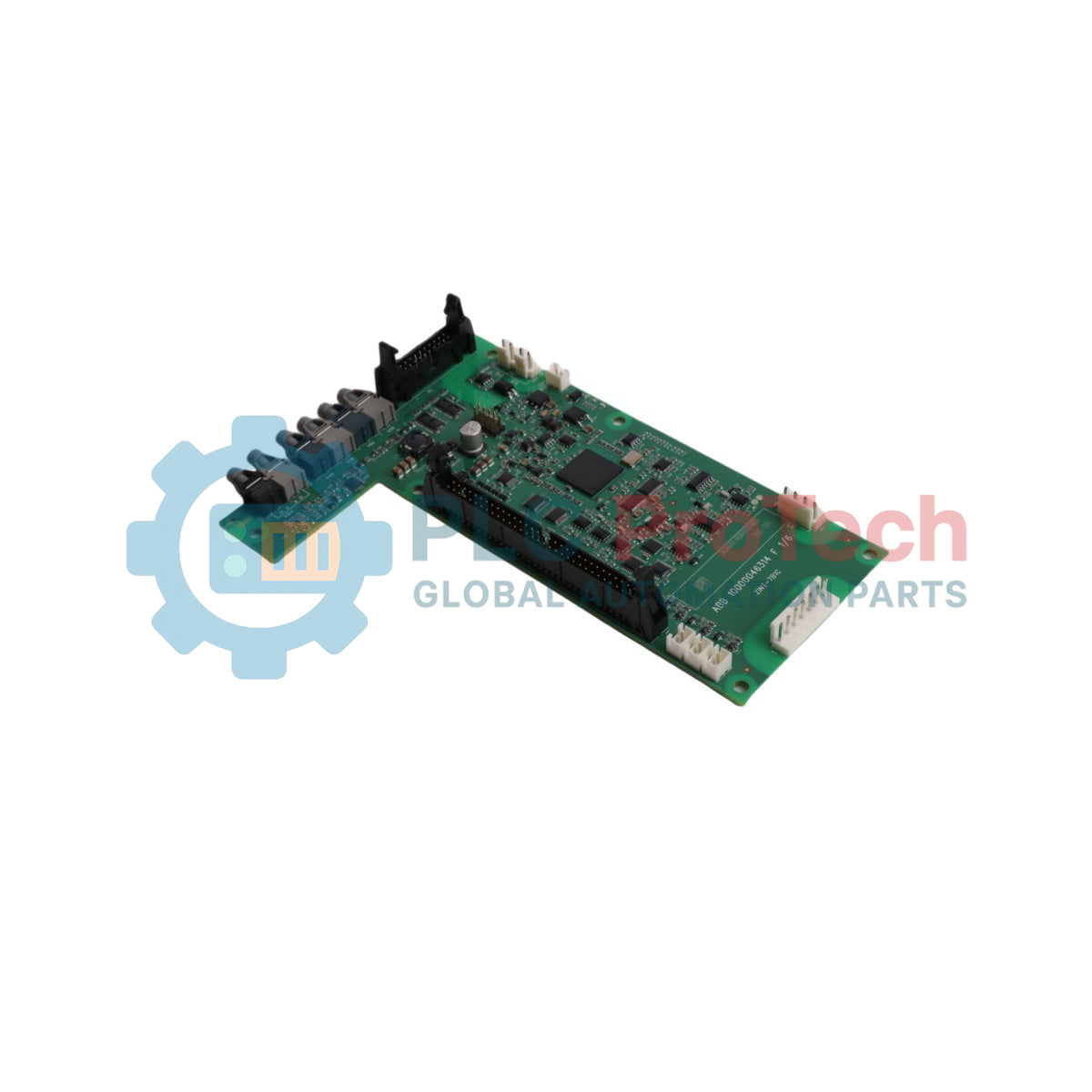

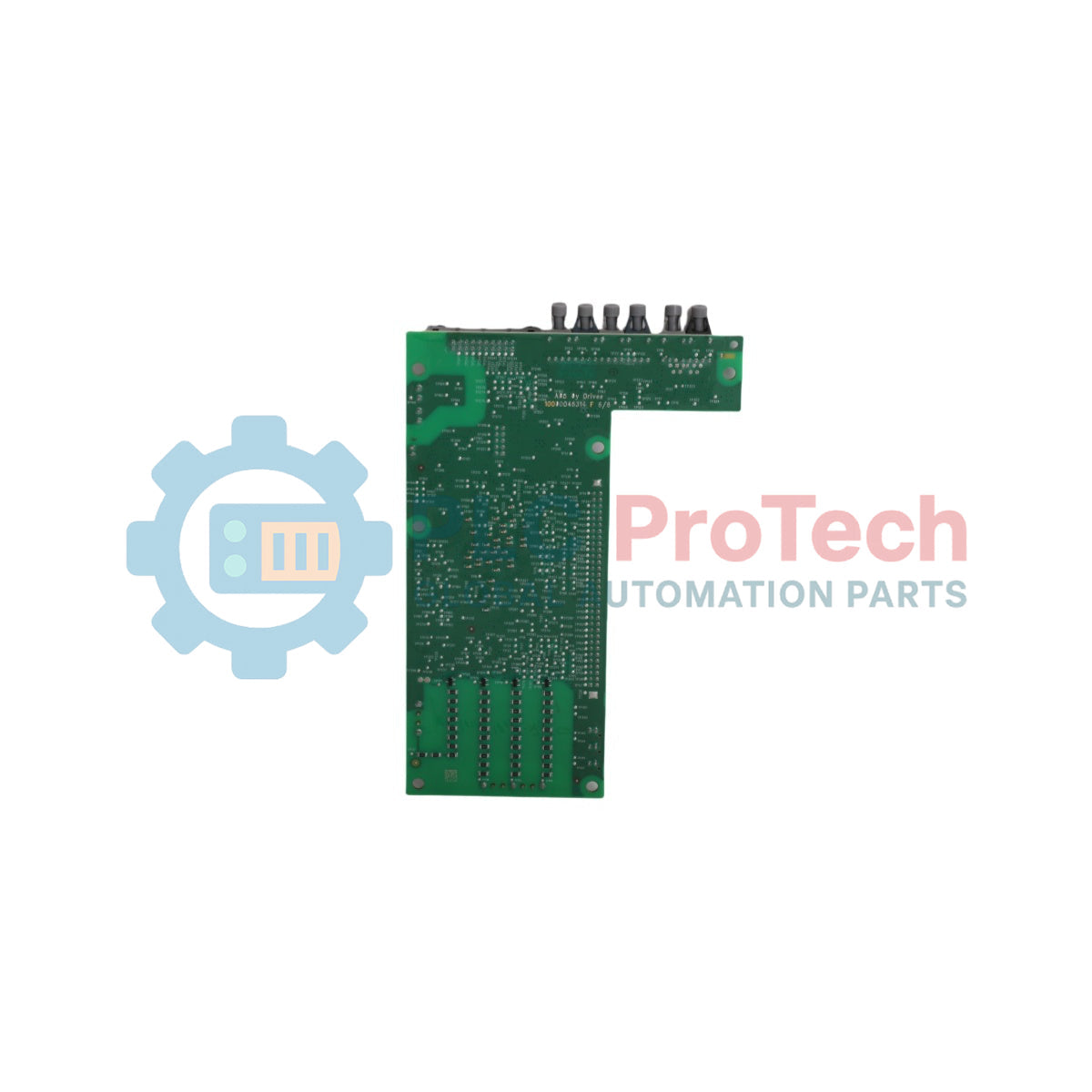

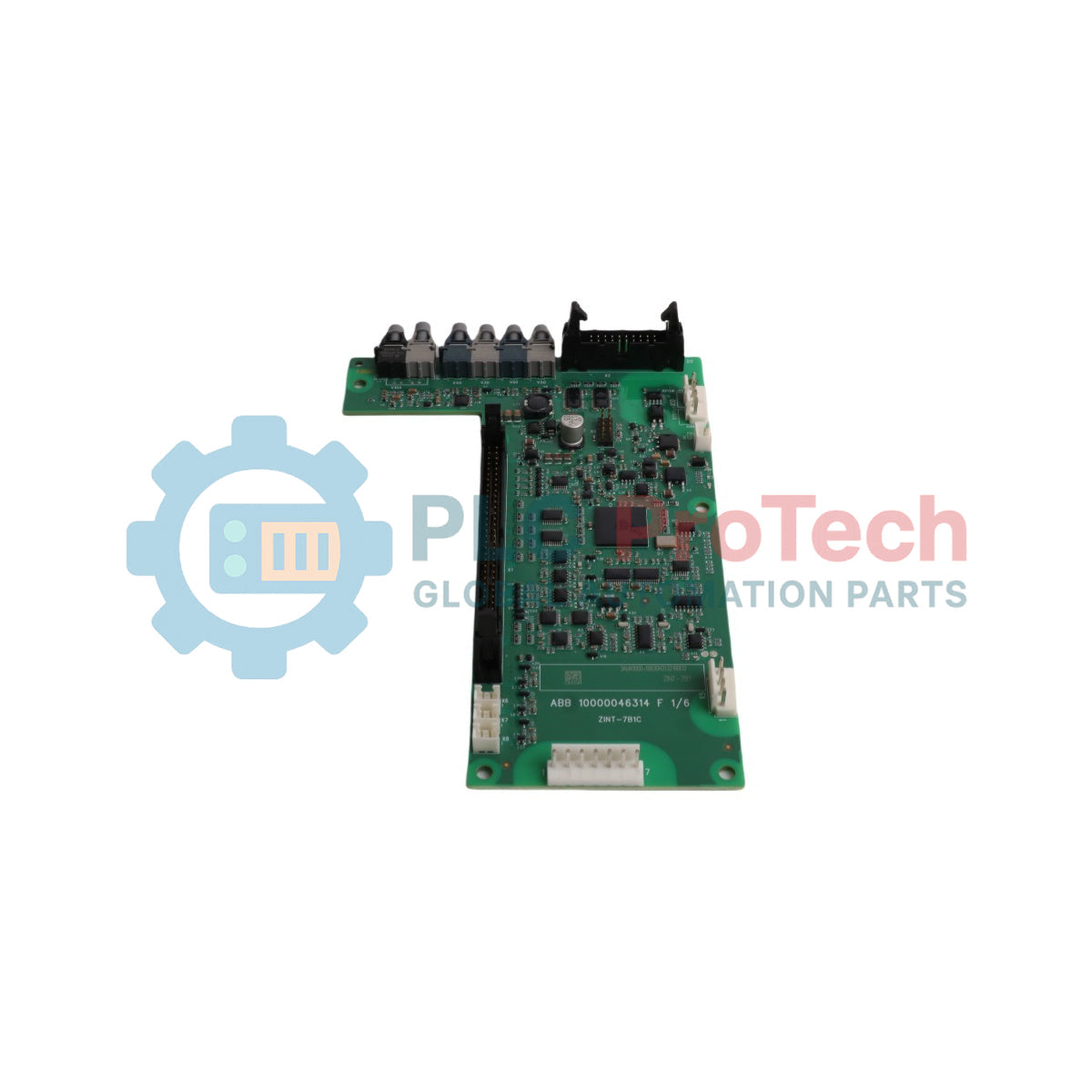

لوحة واجهة الدائرة الرئيسية ACS880/ACS580 ABB ZINT-7B1C 3AUA0000119630

نظرة عامة

تُعد لوحة الدائرة المطبوعة الداخلية ZINT-7B1C من ABB (معرّف المنتج: 3AUA0000119630) الواجهة الأساسية للدائرة الرئيسية لسلسلة محركات التردد المتغير (VFD) ACS880 وACS580 وACH580 وACQ580. تعمل هذه اللوحة عند النقطة الحرجة بين مرحلة أشباه الموصلات الكهربائية ووحدة التحكم الرئيسية، حيث تدير إشارات مشغّل البوابة، ومعالجة ردود الفعل الحرارية، ودارات استشعار التيار الزائد. في العمليات ذات الطلب العالي مثل ناقلات التعدين المستمرة، ومحطات ضخ المياه البلدية، وشبكات معالجة الهواء الكبيرة لأنظمة التكييف، يؤدي خلل في واجهة الإشارة الداخلية للمحرك إلى توقف المحركات الحيوية فورًا. تضمن ZINT-7B1C توجيه الإشارات بزمن تأخير منخفض للغاية لضمان دقة التحكم في البوابات تحت الأحمال المتغيرة الديناميكية، مما يلعب دورًا رئيسيًا في استقرار الأداء النظامي ومنع توقف الآلات الكارثي وغير المبرمج.

تكامل النظام وهندسة التوريد

تتميز البنية الهيكلية الصلبة للوحة ZINT-7B1C بتصميم رفيع للغاية ومتعدد الطبقات مصمم خصيصًا للاندماج في وحدات طاقة المحركات المدمجة. تجدر الإشارة إلى أن لوحة الدائرة الخام ZINT-7B1C تُعتبر تجميعًا فرعيًا أساسيًا وليس قطعة غيار ميدانية قابلة للتوصيل والتشغيل مباشرة. نظرًا لأن بنى البرامج الثابتة الحديثة تحدد توقيتات نبضات البوابة بدقة وفقًا لتصنيفات IGBT المحددة، يجب استخدام هذه اللوحة كجزء من مجموعة مصممة هندسيًا أو الحصول عليها من خلال تجميع لوحة خيار مبرمجة بالكامل. تعمل بشكل أصلي مع وحدات ACS880-XINT وACx580-XINT المخصصة، موفرة العزل الجلفاني عالي المقاومة وترجمة جهد المنطق اللازمة لحماية المعالجات الدقيقة منخفضة الجهد من تقلبات جهد التيار المستمر العالي.

مصفوفة معلمات الأجهزة

تشخيصات الشراء والأسئلة الهندسية المتكررة

هل يمكن شراء لوحة ZINT-7B1C الخام واستبدالها مباشرة في محرك نشط؟

لا. هذا المكون غير متاح للطلب المباشر كقطعة غيار غير مبرمجة مستقلة. لإجراء استبدال ميداني صحيح، يجب على مهندسي الصيانة الرجوع إلى وثيقة ABB رقم 4FPS10000485159 للحصول على التجميع الصحيح المبرمج بالكامل. لمحركات ACS880، اختر حزمة ACS880-XINT المبرمجة مسبقًا (3AXD50000155477)؛ ولعائلات ACx580، استخدم كتلة ACx580-XINT المبرمجة مسبقًا (3AXD50001108335).

ماذا يحدث إذا تم تركيب لوحة واجهة غير مبرمجة أو مبرمجة بشكل خاطئ؟

سيفشل وحدة التحكم الرئيسية في اختبار التشغيل الذاتي، مما يولد خطأ في تكوين الأجهزة الداخلية أو عطل في مطابقة الاتصال. سيمنع المحرك نبضات الإطلاق إلى جسر الطاقة، مما يمنع التشغيل لحماية مرحلة العاكس من تلف محتمل بسبب تداخل التوقيت.

ما هي مجموعات الصيانة المصممة مسبقًا التي تحتوي على هذه اللوحة؟

تُعد لوحة ZINT-7B1C مكونًا حيويًا في عدة مجموعات إصلاح وترقية معتمدة من الشركة المصنعة، بما في ذلك أرقام مجموعات الصناعة 3AXD50000004365، 3AXD50000024379، 3AXD50000030108، 3AXD50000030408، 3AXD50000037932، 3AXD50000037933، 3AXD50000047297، و3AXD50000047311.

إرشادات استبدال المكونات والسلامة من التفريغ الكهروستاتيكي

• حماية من التفريغ الكهروستاتيكي (ESD): تحتوي لوحة ZINT-7B1C على بوابات منطقية CMOS حساسة للغاية. يجب على الفنيين الميدانيين ارتداء سوار ESD مؤرض بشكل صحيح قبل فتح عبوة وحدة المحرك أو التعامل مع اللوحة. ضع اللوحة فقط على حصائر مضادة للكهرباء الساكنة أثناء العمل على طاولة العمل.

• التحقق من تفريغ مكثف الناقل: قبل فتح غلاف المحرك أو سحب طبقة الواجهة الحالية، قم بعزل محرك التردد المتغير عن شبكة التيار المتردد ثلاثية الطور الرئيسية. انتظر مدة التفريغ المحددة (عادة من 15 إلى 20 دقيقة حسب حجم الإطار) وتحقق باستخدام مقياس متعدد رقمي معاير أن جهد ناقل التيار المستمر عبر طرفي '+' و'-' قد انخفض إلى 0 فولت مستمر.

• تتبع توصيل كابل الشريط: قم بتوثيق ووضع علامات على جميع كابلات الشريط متعددة الدبابيس منخفضة الجهد وخطوط الألياف البصرية المؤدية إلى اللوحة قبل فصلها. افحص الموصلات الدقيقة للتآكل أو التلوث. عند إعادة التجميع، تأكد من أن ألسنة القفل على موصلات الشريط مشدودة بالكامل لمنع فتح الدوائر الناتج عن الاهتزاز.

• عزم شد المثبتات وسلامة المسافات البادئة: قم بتركيب اللوحة على المسافات البادئة غير الموصلة داخل الهيكل بعناية. شد جميع براغي التثبيت الداخلية M3 إلى عزم أقصى يبلغ 0.5 نيوتن متر. الشد الزائد قد يسبب شقوقًا دقيقة في مسارات لوحة الدائرة متعددة الطبقات، مما يؤدي إلى فشل دائم ومتقطع في الدائرة تحت ظروف التغير الحراري.
