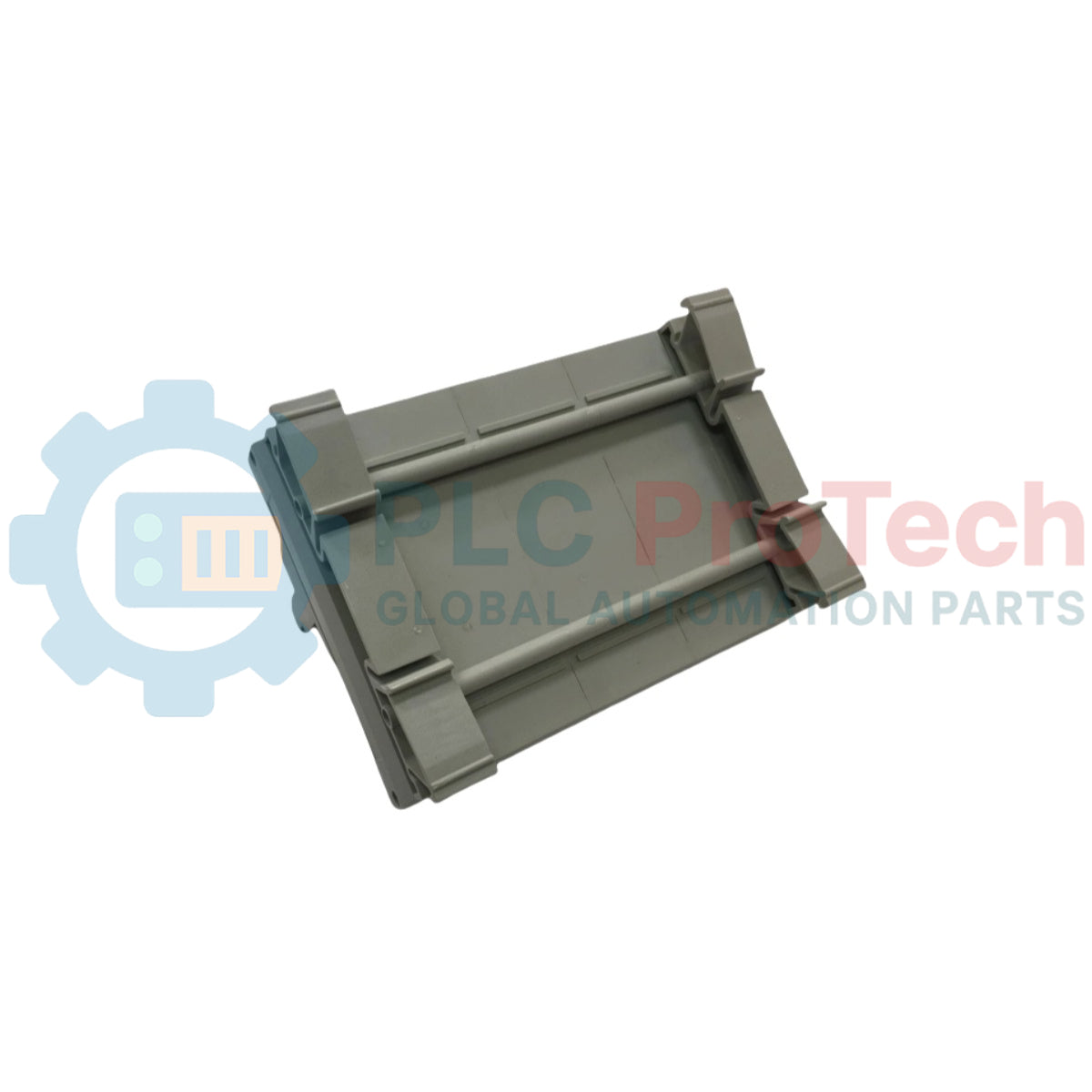

وحدة الواجهة التناظرية Allen-Bradley 1492-AIFM16-F-3

الوصف

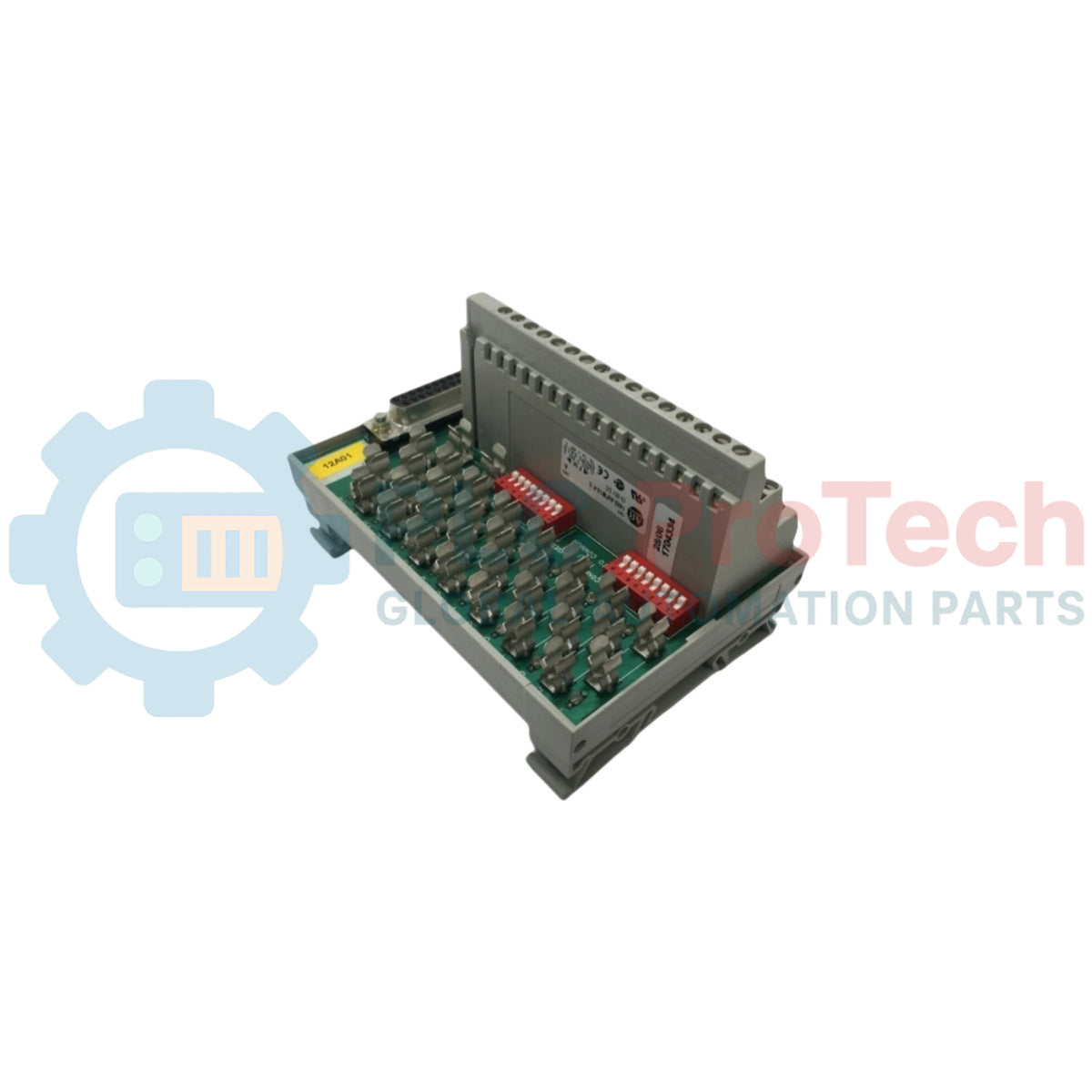

إن Allen-Bradley 1492-AIFM16-F-3 هو وحدة واجهة إدخال تناظرية قابلة للحماية بالمصهر، تضم 16 قناة، ومصممة لأنظمة توصيل الأسلاك بوحدات التحكم القابلة للبرمجة. وتتميز بمؤشرات مدمجة لانصهار المصهر بجهد 24V DC، وتوفر 3 أطراف لكل قناة لإنهاء إشارات الجانب الميداني. وتشتمل الوحدة على حوامل مصاهر لحماية القنوات، ومفاتيح DIP تتيح توصيل المدخلات غير المستخدمة على التوازي مع المشترك الخاص بالوحدة في الوحدات التناظرية المتوافقة.

الميزات

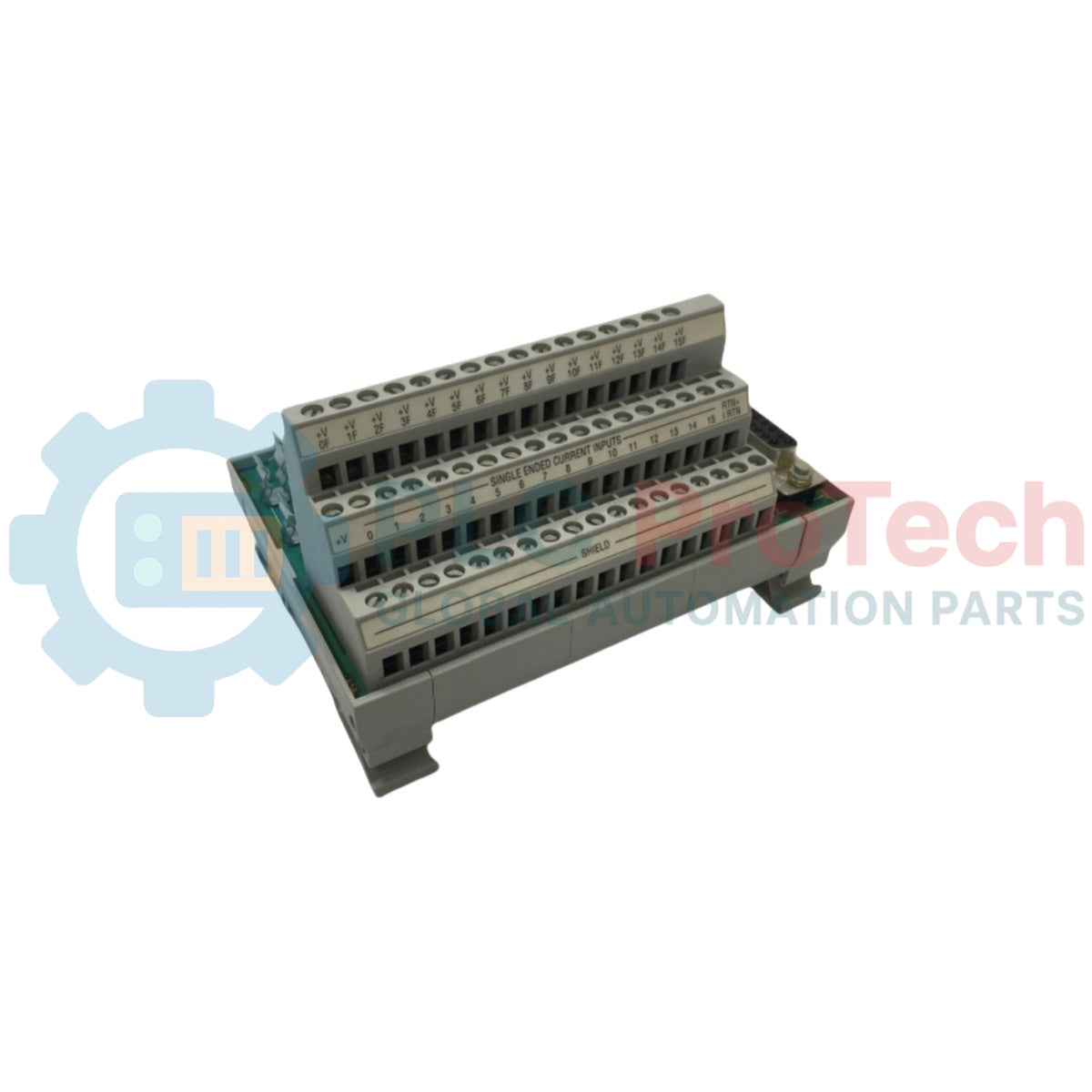

• بنية إدخال قابلة للحماية بالمصهر تضم 16 قناة، مع 3 أطراف لكل قناة.
• مؤشرات مدمجة لانصهار المصهر بجهد 24V DC لعرض حالة الجانب الميداني بسرعة لأغراض التشخيص.
• مفاتيح DIP قابلة للتهيئة لتوصيل المدخلات غير المستخدمة على التوازي مع المشترك الخاص بالوحدة عند ضبطها على الوضع المغلق (ON).
• ثمانية عشر طرفًا لحجب الإشارة في الجانب الميداني، موصولة معًا داخليًا ومتصلة بغطاء D-shell.
• حوامل مصاهر مدمجة تستوعب مصاهر $5\times20\text{ mm}$.

التطبيقات

• إنهاء الإشارات التناظرية وحماية القنوات لأنظمة دخل/خرج وحدات التحكم القابلة للبرمجة.
• دمج توصيلات مستشعرات الجانب الميداني التي تتطلب حماية كل قناة بمصهر منفصل ومؤشرًا لانصهار المصهر.

المواصفات الفنية

إرشادات التركيب

• التوافق: تأكد من أن معدلات جهد وتيار إشارة الجانب الميداني لا تتجاوز مواصفات الوحدة.
• الحماية بالمصاهر: ركّب مصاهر 5 × 20 mm في حوامل المصاهر المدمجة قبل التشغيل؛ ولا تتجاوز 2 A لكل قناة إدخال أو 12 A إجمالًا للوحدة بأكملها.
• عزل مصدر الطاقة: لاحظ أن مشابك المصاهر ومؤشرات انصهار المصاهر متصلة داخليًا بطرف واحد لمصدر الطاقة في الجانب الميداني؛ ويجب أن تشير جميع المدخلات المتصلة إلى مصدر الطاقة نفسه.
• تهيئة المدخلات غير المستخدمة: بالنسبة إلى الوحدات التناظرية التي تدعم توصيل المدخلات غير المستخدمة على التوازي، اضبط مفاتيح DIP المقابلة على وضع ON لتوصيل المدخلات غير المستخدمة بالمشترك الخاص بالوحدة.
• الحجب: صِل حواجز الكابلات بالأطراف الميدانية المخصصة للاستفادة من حلقة التأريض الداخلية المتصلة بغطاء D-shell.
