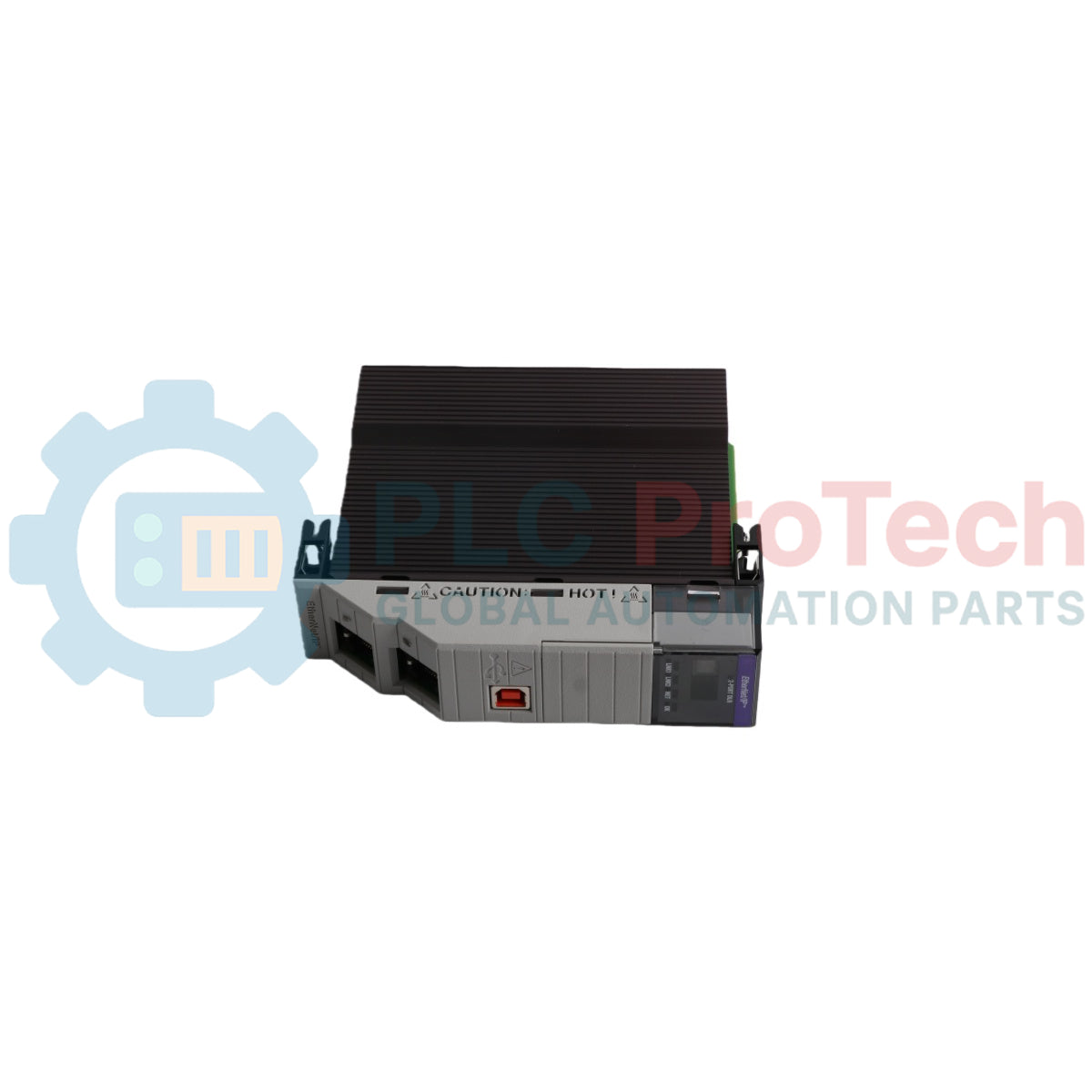

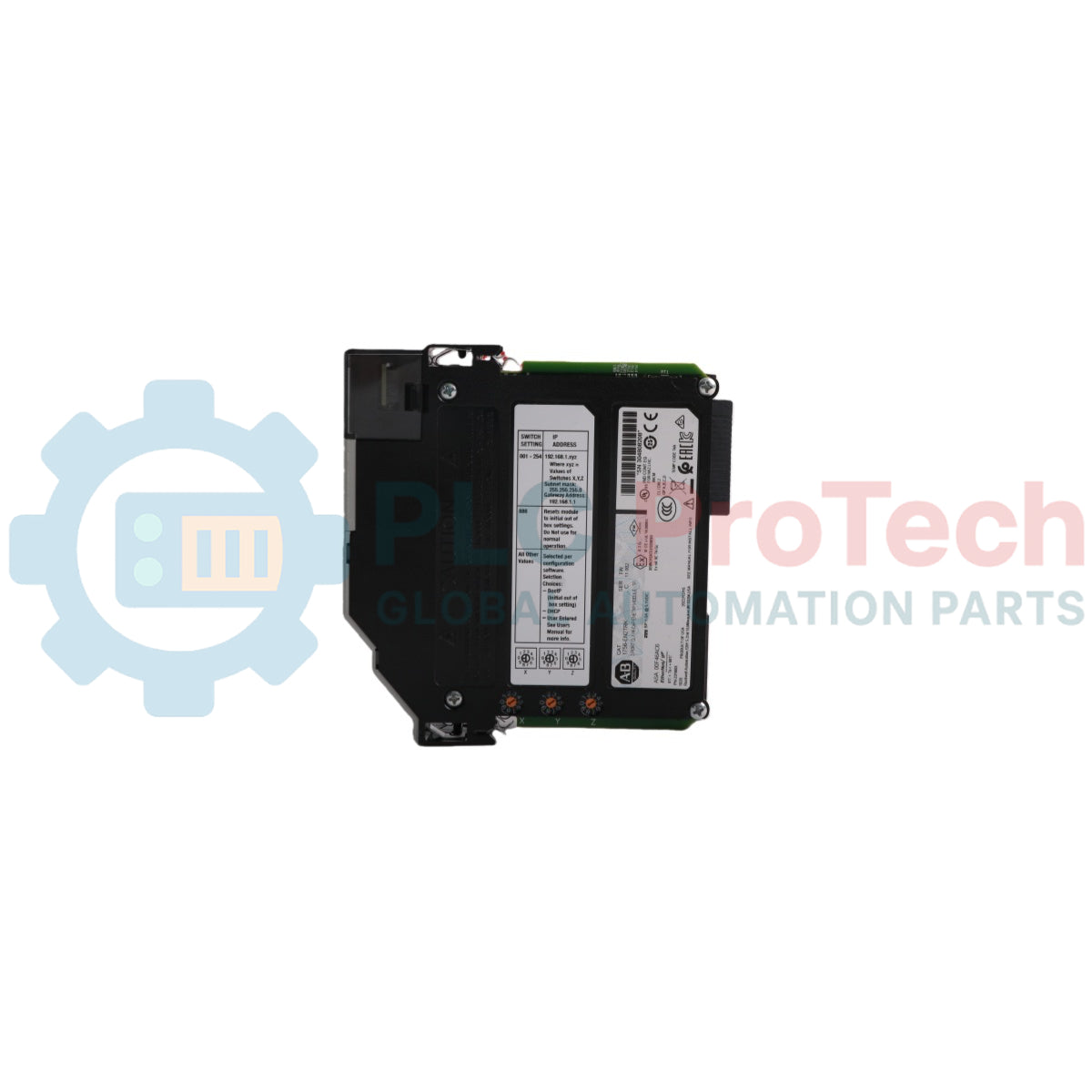

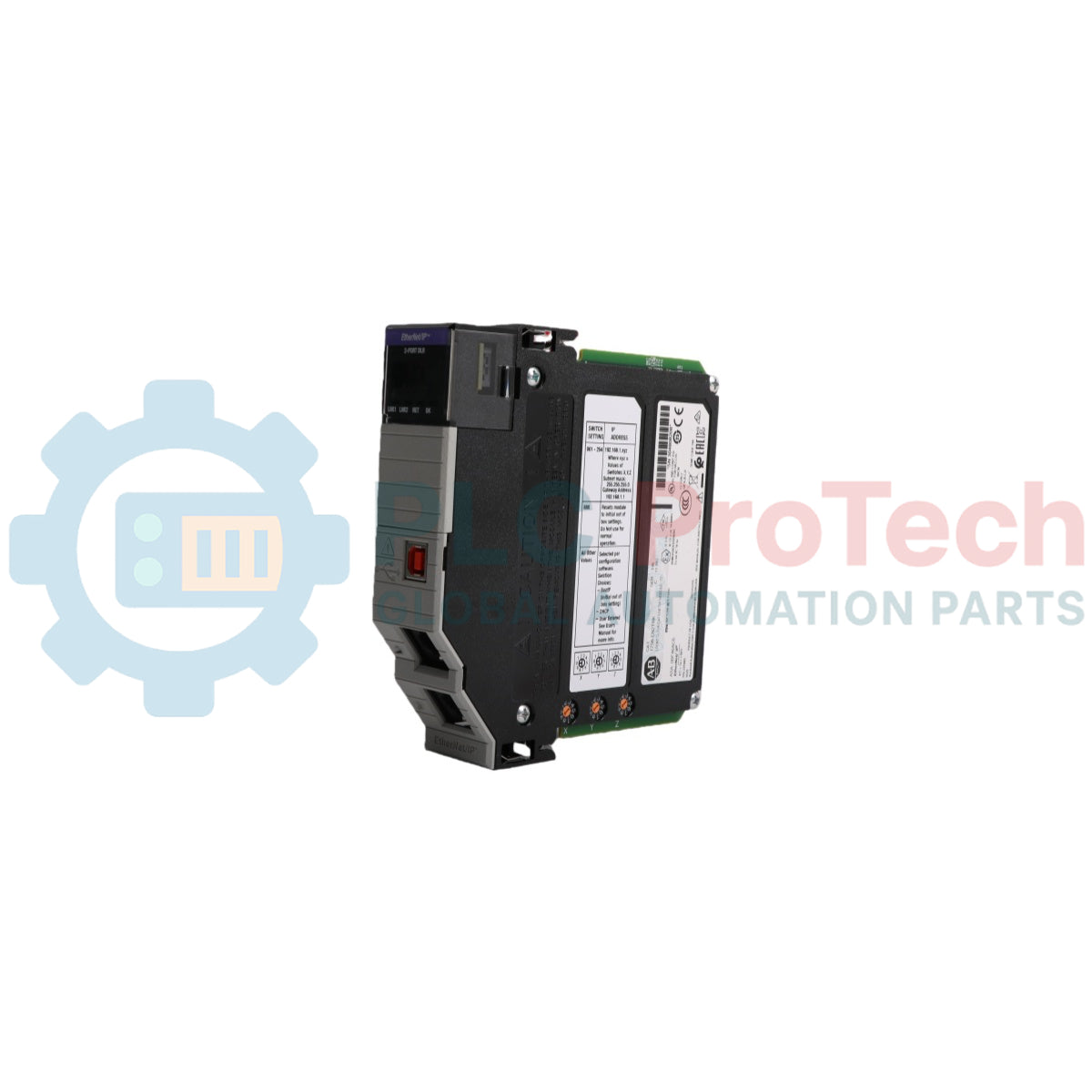

وحدة اتصالات EtherNet/IP ثنائية المنافذ ControlLogix من Allen-Bradley ‏1756-EN2TR

SKU 1756-EN2TR

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Allen-Bradley
رقم المنتج: 1756-EN2TR
Country of origin:الولايات المتحدة
نوع المنتج: وحدة اتصال EtherNet/IP
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 300ج
Dimensions: 35 × 145 × 140 مم (W × الارتفاع × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

وحدة اتصالات EtherNet/IP مزدوجة المنافذ مصممة لشبكات الإيثرنت الصناعية ControlLogix، وهي Allen-Bradley 1756-EN2TR.

يجمع بين محول إيثرنت مدمج ومنفذين نحاسيين بسرعة 10/100 ميجابت في الثانية. وتدعم الوحدة طوبولوجيات شبكات Device Level Ring (DLR) وEtherNet/IP الخطية.

يوفر 1756-EN2TR اتصالًا بين الناقل الخلفي لـ ControlLogix وأجهزة EtherNet/IP. ويدعم مراسلة الإدخال/الإخراج في الوقت الفعلي، وتبادل بيانات وحدات التحكم، والوسوم المُنتجة والمستهلكة، واتصالات CIP.

الميزات

يوفر Allen-Bradley 1756-EN2TR اتصالات EtherNet/IP مزدوجة المنافذ لأنظمة التحكم ControlLogix.
يدعم هيكل محول الإيثرنت المدمج طوبولوجيات شبكة Device Level Ring (DLR) والشبكات الخطية.
يربط وحدات تحكم ControlLogix بوحدات الإدخال/الإخراج البعيدة، وواجهات الإنسان والآلة، والمحركات، وأجهزة EtherNet/IP الأخرى.
يتولى اتصالات الإدخال/الإخراج في الوقت الفعلي، ومراسلات CIP الصريحة، وتبادل بيانات وحدات التحكم.
تدعم وظائف الوسوم المُنتجة والمستهلكة مشاركة البيانات الحتمية بين وحدات تحكم Logix المتوافقة.
توفر خدمات المقابس في EtherNet/IP ووظائف SNMP إمكانات إضافية للاتصالات الشبكية والتشخيص.
يدعم بروتوكول الوقت الدقيق (PTP) وCIP Sync التشغيل المتزامن في هياكل Logix المتوافقة.
تُدعَم الحركة المتكاملة عبر EtherNet/IP مع البرامج الثابتة المناسبة وتكوينات وحدات تحكم ControlLogix.
تتوفر إمكانية الإدخال/الإخراج المتكرر مع إصدارات البرامج الثابتة المدعومة.
يوفر الترميز الإلكتروني ومَنط الحماية الصريح تحكمًا في التكوين ضمن تركيبات ControlLogix المدعومة.
توفر شاشة الحالة في اللوحة الأمامية ومؤشرات الشبكة تشخيصات الوحدة واتصال CIP ووصلة الإيثرنت.

التطبيقات

شبكات اتصالات ControlLogix عبر EtherNet/IP.
الاتصال بين وحدة التحكم ووحدات الإدخال/الإخراج البعيدة.
هياكل شبكات Device Level Ring.
هياكل شبكات EtherNet/IP الخطية.
تبادل البيانات بين وحدات التحكم.
اتصالات واجهة الإنسان والآلة والاتصالات الإشرافية.
اتصالات الوسوم المُنتجة والمستهلكة.
تطبيقات المراسلة عبر الإيثرنت الصناعي.
شبكات التحكم في الحركة عبر EtherNet/IP.
مزامنة الوقت عبر PTP وCIP Sync.
هياكل الإدخال/الإخراج المتكررة مع البرامج الثابتة المدعومة.
تشخيص وصيانة الشبكات الصناعية.

معلومات الطلب

معلمة الطلب	المعلومات
رقم الكتالوج	1756-EN2TR
عائلة المنتجات	ControlLogix
نوع المنتج	وحدة اتصالات EtherNet/IP

المواصفات الفنية

عام

المعلمة	المواصفة
الشركة المصنّعة	ألين-برادلي
الطراز	1756-EN2TR
عائلة المنتجات	ControlLogix
نوع المنتج	وحدة اتصال
التطبيق	EtherNet/IP
الشاشة	شاشة حالة رقمية أبجدية
الغلاف	لا يوجد، طراز مفتوح
التركيب	هيكل ControlLogix
موقع الوحدة	يعتمد على الهيكل، أي فتحة
عرض الفتحة	1
رمز درجة الحرارة	T4

اتصال Ethernet

المعلمة	المواصفة
بروتوكول الاتصال	EtherNet/IP
بروتوكول Ethernet	TCP/IP
وظيفة الشبكة	جسر EtherNet/IP مع محول مدمج
منافذ Ethernet	2
نوع المنفذ	نحاسي RJ45
معدل الاتصال	10/100 ميجابت/ثانية
وسائط Ethernet	نحاسي مزدوج
كابل Ethernet	زوج مجدول محمي أو غير محمي متوافق مع 802.3
فئة كابل منفذ Ethernet	الفئة 5
حلقة على مستوى الجهاز	مدعوم
الطوبولوجيا الخطية	مدعوم
الحد الأقصى لاتصالات TCP	128
الحد الأقصى لاتصالات CIP	256
رسائل CIP غير المتصلة	128 + 128، اللوحة الخلفية + Ethernet
خدمات المقابس	مدعوم
SNMP	مدعوم
اكتشاف عناوين IP المكررة	مدعوم
العلامات المنتَجة/المستهلكة	مدعوم
العلامات متعددة الإرسال المنتَجة، الحد الأقصى	32
دعم الإرسال الأحادي	RSLogix 5000 الإصدار 17.01.02 أو أحدث

الأداء

المعلمة	المواصفة
معدل حزم الإدخال/الإخراج، البرنامج الثابت 2.x	10,000 حزمة/ثانية
معدل حزم الإدخال/الإخراج، البرنامج الثابت 5.x أو أحدث	25,000 حزمة/ثانية
معدل حزم HMI/MSG	2,000 حزمة/ثانية
الحركة المتكاملة، البرنامج الثابت 5.x أو أحدث	حتى 8 محاور مع وحدة تحكم ControlLogix مناسبة

وظائف الشبكة والنظام

المعلمة	المواصفة
بروتوكول الوقت الدقيق	مدعوم بدءًا من مراجعة البرنامج الثابت 3.004
مزامنة CIP	مدعوم بدءًا من مراجعة البرنامج الثابت 3.004
اتصال DDR باللوحة الخلفية	مدعوم بدءًا من مراجعة البرنامج الثابت 3.006
إدخال/إخراج متكرر	مدعوم بدءًا من مراجعة البرنامج الثابت 4.002
الوضع المحمي الصريح	مدعوم بدءًا من مراجعة البرنامج الثابت 11.001
الترميز الإلكتروني	مدعوم

توافق البرامج

المعلمة	المواصفة
البرنامج الثابت 2.x - RSLogix 5000	الإصدار 17.01.02 أو أحدث
البرنامج الثابت 2.x - RSLinx	الإصدار 2.55 أو أحدث
البرنامج الثابت 5.x أو أحدث - RSLogix 5000	الإصدار 18.02.00 أو أحدث
البرنامج الثابت 5.x أو أحدث - RSLinx	الإصدار 2.56 أو أحدث
إصدار البرنامج الثابت 5.028 - RSLogix 5000	الإصدار 20.01.00 أو أحدث
إصدار البرنامج الثابت 5.028 - RSLinx Classic	الإصدار 2.56.00 أو أحدث
إصدار البرنامج الثابت 5.028 - RSNetWorx for EtherNet/IP	الإصدار 10.00.00 أو أحدث
إصدار البرنامج الثابت 5.028 - ControlFLASH	الإصدار 11.00.00 أو أحدث
إصدار البرنامج الثابت 5.028 - برنامج تشغيل USB CIP	الإصدار 3.09.00 أو أحدث

كهربائي

المعلمة	المواصفة
سحب التيار	1 A @ 5.1V DC، 3 mA @ 24V DC
تبديد الطاقة	5.1 W
التبديد الحراري	17.4 وحدة حرارية بريطانية/ساعة
جهد العزل	30V مستمر، نوع العزل الأساسي
اختبار نوع العزل	980V AC @ 60s

تنطبق مواصفة العزل المذكورة على تهيئة 1756-EN2TR/C المحددة في البيانات الفنية المرفقة.

التوصيلات

المعلمة	المواصفة
فئة توصيلات منفذ Ethernet	2
فئة توصيلات منفذ USB	3

التوصيلات/الواجهات

الواجهة	الوظيفة
منفذ Ethernet 1	اتصال شبكة EtherNet/IP نحاسي بسرعة 10/100 ميجابت/ثانية
منفذ Ethernet 2	اتصال شبكة EtherNet/IP نحاسي بسرعة 10/100 ميجابت/ثانية
اللوحة الخلفية لـ ControlLogix	الاتصال بوحدات التحكم والوحدات في الهيكل
واجهة USB	الاتصال المحلي وخدمة البرامج الثابتة
شاشة حالة الوحدة	يعرض عنوان IP وحالة التشغيل ورسائل التكوين والأعطال
مؤشر LINK 1	يشير إلى حالة الارتباط والنشاط لمنفذ Ethernet 1
مؤشر LINK 2	يشير إلى حالة الارتباط والنشاط لمنفذ Ethernet 2
مؤشر NET	يشير إلى حالة اتصال CIP وشبكة EtherNet/IP في الوحدات من السلسلة الجديدة
مؤشر OK	يشير إلى حالة تشغيل الوحدة وتكوينها والأعطال فيها

إرشادات التركيب

تركيب الهيكل

ركّب 1756-EN2TR في فتحة متاحة في هيكل ControlLogix.
تأكد من استقرار الوحدة بالكامل في الهيكل واتصالها باللوحة الخلفية.
تحقق من طاقة الهيكل قبل بدء تكوين الشبكة.

توصيلات Ethernet

صِل منفذي RJ45 باستخدام كابل Ethernet مزدوج مجدول متوافق مع 802.3.
يمكن استخدام كابل Ethernet محمي أو غير محمي وفقًا لمتطلبات التركيب المحددة.
استخدم منفذي Ethernet معًا عند تنفيذ طوبولوجيا الحلقة على مستوى الجهاز أو طوبولوجيا الشبكة الخطية.
كوّن الوحدة والمبدّل المتصل بإعدادات سرعة وازدواج متطابقة.
استخدم التفاوض التلقائي على كلا الجانبين، أو كوّن كلا الجانبين يدويًا للعمل بسرعة 100 ميجابت/ثانية وبازدواج كامل.

تكوين عنوان IP

جهّز محطة عمل البرمجة ببرنامج تشغيل الاتصال المطلوب لـ EtherNet/IP أو USB.
احصل على معرّف MAC الخاص بالوحدة من ملصق الجهاز قبل تعيين عنوان الشبكة.
يمكن لمفاتيح X وY وZ الدوارة ضبط الجزء الأخير من عنوان IP.
تتراوح قيم المفاتيح الدوارة الصالحة من 001 إلى 254.
تقرأ الوحدة إعدادات المفاتيح الدوارة أثناء بدء التشغيل.

التشغيل الأولي

تحقق من مؤشرات OK وLINK 1 وLINK 2 بعد التركيب.
تحقق من أن كل منفذ Ethernet مطلوب ينشئ ارتباطًا فعليًا بالشبكة.
تحقق من أن عنوان IP المُكوَّن فريد على شبكة EtherNet/IP.
تحقق من اتصال CIP بنظام ControlLogix قبل وضع الشبكة في الخدمة.

FAQ

فيما يُستخدم Allen-Bradley 1756-EN2TR؟

يوفّر 1756-EN2TR اتصال EtherNet/IP بين هيكل ControlLogix وأجهزة إيثرنت الصناعية. ويتولى إدخال وإخراج البيانات في الوقت الفعلي، وتبادل الرسائل مع وحدة التحكم، واتصالات الوسوم المُنتَجة/المستهلكة.

هل يدعم 1756-EN2TR شبكات Device Level Ring؟

نعم. يدعم مفتاح الإيثرنت المدمج ثنائي المنافذ شبكات Device Level Ring وطوبولوجيات EtherNet/IP الخطية عبر منفذي شبكة نحاسيين بسرعة 10/100 ميجابت في الثانية.

كم عدد اتصالات TCP وCIP التي تدعمها الوحدة؟

تدعم الوحدة ما يصل إلى 128 اتصال TCP و256 اتصال CIP، بالإضافة إلى 128 + 128 رسالة CIP غير المتصلة عبر الواجهتين الخلفية والإيثرنت.

ما واجهات الإيثرنت المتاحة في وحدة الاتصال؟

يوفّر الجهاز منفذي إيثرنت نحاسيين من نوع RJ45 يعملان بسرعة 10/100 ميجابت في الثانية. ويتيح المفتاح المدمج المشاركة المباشرة في بنيات شبكات DLR والشبكات الخطية.

هل تدعم الوحدة مزامنة الوقت عبر PTP وCIP Sync؟

نعم. أُضيف دعم بروتوكول الوقت الدقيق وCIP Sync مع إصدار البرنامج الثابت 3.004 لتهيئات ControlLogix وLogix 5000 المتوافقة.

كيف ينبغي تهيئة إعدادات سرعة الإيثرنت ووضع الازدواج للمفتاح؟

يجب أن تستخدم الوحدة ومنفذ المفتاح إعدادات متطابقة. اضبط كليهما على التفاوض التلقائي، أو اضبط الطرفين يدويًا للعمل بسرعة 100 ميجابت في الثانية وبوضع ازدواج كامل.

كيف يُعيَّن عنوان IP باستخدام المفاتيح الدوارة في الوحدة؟

تضبط المفاتيح الدوارة X وY وZ الجزء الأخير من عنوان IP. وتتراوح القيم الصالحة للمفاتيح الدوارة من 001 إلى 254، وتُقرأ أثناء بدء التشغيل.
