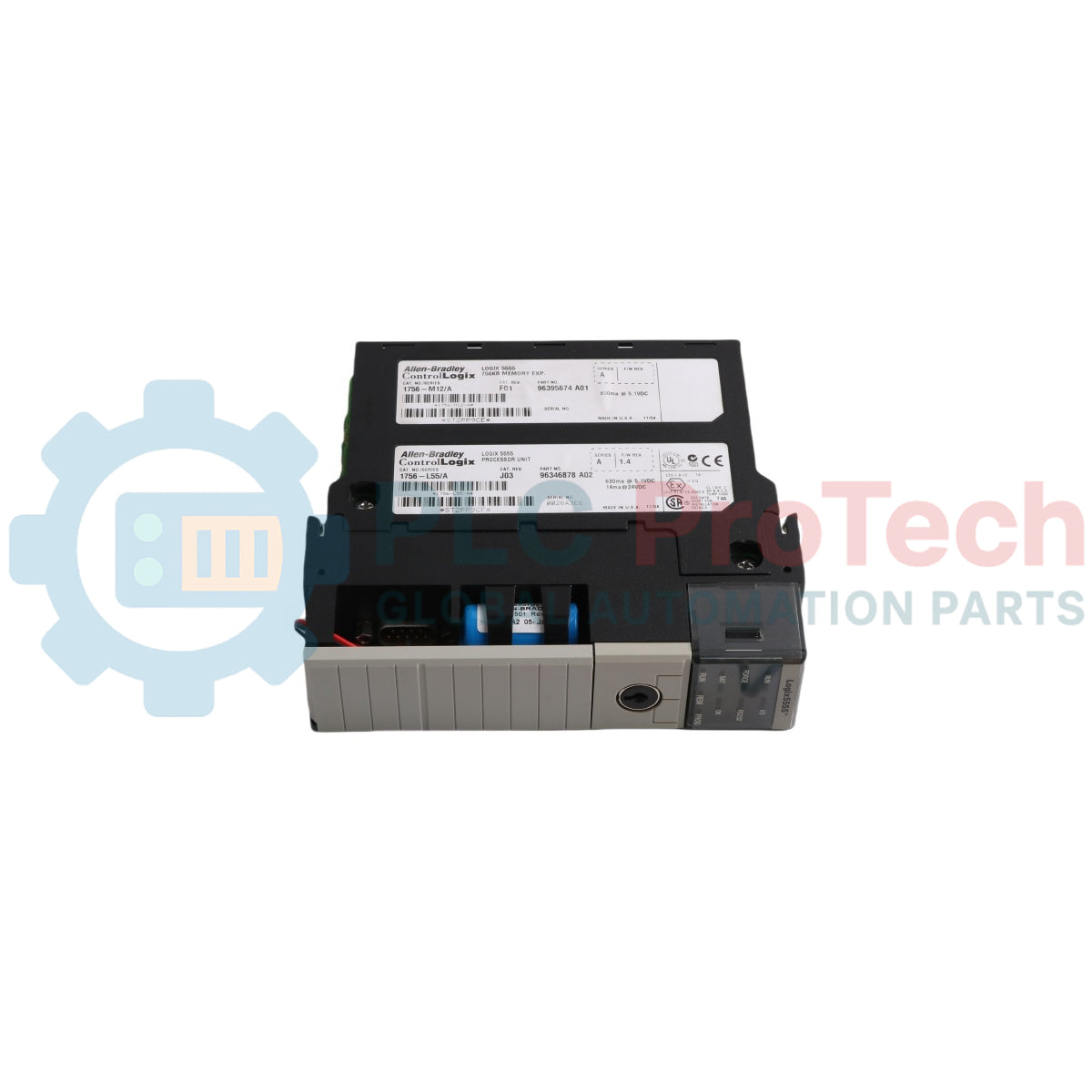

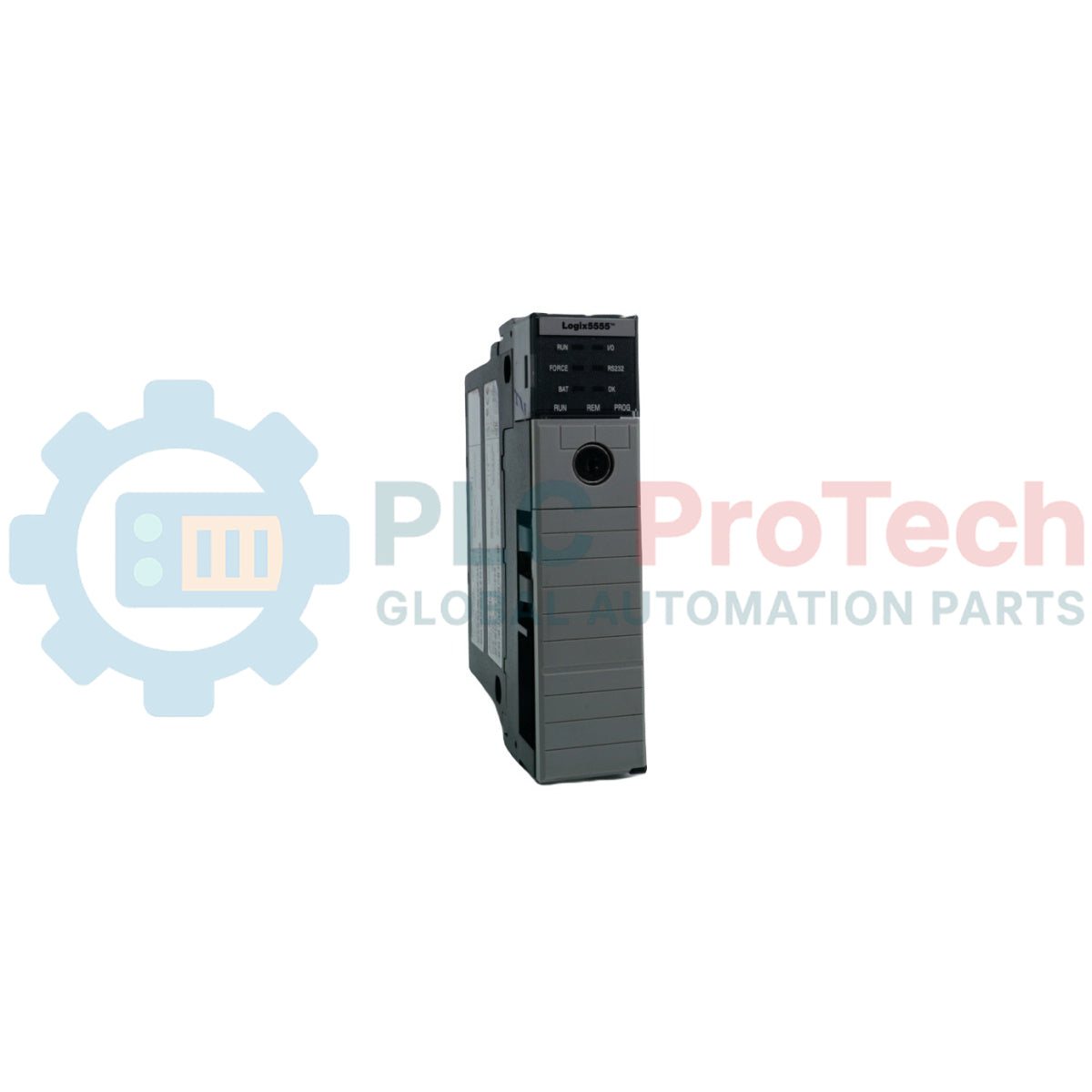

ألين برادلي 1756-L55M13 وحدة معالج ControlLogix 555

نظرة عامة على المنتج

يُعد 1756-L55M13 وحدة تحكم من سلسلة A ControlLogix 5555 Controller مصممة للتحكم عالي الأداء في العمليات المنفصلة والعمليات الصناعية ضمن نظام هيكل Allen-Bradley 1756. يتميز بذاكرة منطق وبيانات بسعة 1.5 ميجابايت بالإضافة إلى 208 كيلوبايت من ذاكرة الإدخال/الإخراج المخصصة، حيث تم تصميم هذا المعالج لإدارة هياكل الأتمتة المعقدة التي تصل إلى 128,000 نقطة إدخال/إخراج رقمية. مع زمن مسح برنامج سريع يبلغ 0.08 مللي ثانية، يوفر 1756-L55M13 قوة المعالجة اللازمة للتحكم عالي السرعة في الحركة وتطبيقات المحاور المتزامنة.

الذكاء الوظيفي والشبكات

يعمل 1756-L55M13 كمركز اتصال متعدد الاستخدامات، يدعم مجموعة واسعة من بروتوكولات الشبكات بما في ذلك EtherNet/IP, ControlNet, و DeviceNet. كما يسهل التكامل مع الأنظمة القديمة عبر Data Highway Plus (DH+) وUniversal Remote I/O. وللتزامن عالي السرعة بين وحدات التحكم، يستخدم SynchLink، مما يضمن محاذاة دقيقة للبيانات عبر الأنظمة الموزعة. على الرغم من أن هذا الطراز لا يحتوي على ذاكرة غير متطايرة مدمجة، إلا أنه متوافق تمامًا مع أنظمة التحكم الاحتياطية بشرط أن يكون كلا المعالجين ضمن نفس شبكة ControlNet للحفاظ على تتبع حالة التحويل السلس.

المواصفات الفنية

تصدير إلى Google Sheets

الأسئلة الفنية الشائعة

كيف يجب إدارة الذاكرة في 1756-L55M13؟ يستخدم جهاز التحكم بنية ذاكرة مقسمة: 1.5 ميجابايت للبيانات والمنطق و208 كيلوبايت منفصلة للإدخال/الإخراج. وبما أن 1756-L55M13 لا يحتوي على ذاكرة غير متطايرة داخلية (مثل فلاش مدمج)، فمن الضروري التأكد من صحة بطارية الليثيوم 1756-BA1 لمنع فقدان البرنامج أثناء دورات الطاقة.

ما هي الكابلات المطلوبة للبرمجة والتكوين؟ للاتصال التسلسلي المحلي والبرمجة، يتوافق الموديل مع كابلات 1756-CP3 أو 1747-CP3. هذه الكابلات تتصل مباشرة بمنفذ RS-232 الأمامي، مما يسمح بتحديثات البرامج وتعديلات منطق السلم عبر برامج Studio 5000 أو RSLogix 5000.

ما أهمية اختبار العزل بجهد 707 فولت DC؟ تم اختبار الموديل لتحمل 707 فولت DC لمدة 60 ثانية، مما يضمن قوة عزل عالية بين منافذ الاتصال واللوحة الخلفية. هذا يحمي وحدة المعالجة المركزية من الحلقات الأرضية المحتملة أو الارتفاعات الكهربائية الناشئة من اتصالات الجانب الميداني، وهو أمر حيوي للحفاظ على استمرارية النظام في البيئات الصناعية الثقيلة.

دليل الهندسة الميدانية والتركيب

• موضع الهيكل: يمكن وضع 1756-L55M13 في أي فتحة من هيكل ControlLogix، على الرغم من أن الفتحة 0 شائعة لوحدات التحكم الأساسية. تأكد من أن مزود طاقة الهيكل (مثل 1756-PA72) قادر على دعم سحب التيار 1.23 أمبير عند 5 فولت DC.

• إعداد التكرار: عند التكوين للتكرار، يجب أن يكون لدى وحدتي 1756-L55M13 نفس إصدارات البرامج الثابتة وأن تكونا مرتبطتين عبر وحدات التكرار 1756-RM. قاعدة "التواجد في نفس شبكة ControlNet" ضرورية لمزامنة Nut (وقت تحديث الشبكة) المطلوبة للتحويل السلس بدون انقطاع.

• الحماية البيئية: بوصفه وحدة تحكم مفتوحة النمط، يجب أن يُوضع 1756-L55M13 في حاوية توفر حماية ضد الملوثات الموصلة. وهو مصنف لتحمل اهتزاز بقوة 2 g عند 10-500 هرتز، مما يجعله مناسبًا للتركيب على هياكل الآلات عند حمايته من الرطوبة المباشرة.

مزايا هندسية

يوفر 1756-L55M13 أساسًا مثبتًا وقابلًا للتوسع لأتمتة متوسطة إلى كبيرة الحجم. قدرته على التعامل مع أعداد ضخمة من نقاط الإدخال/الإخراج مع الحفاظ على أوقات مسح أقل من المللي ثانية تجعله خيارًا مفضلًا لخطوط التجميع المعقدة وأنظمة مناولة المواد. للحصول على مشتريات بين الشركات، يضمن الحصول على Allen-Bradley 1756-L55M13 الأصلي الامتثال الكامل لمعايير السلامة UL وCSA وCE، مما يوفر الموثوقية والدعم طويل الأمد اللازمين للبنية التحتية الحرجة وعمليات التصنيع عالية القيمة.
