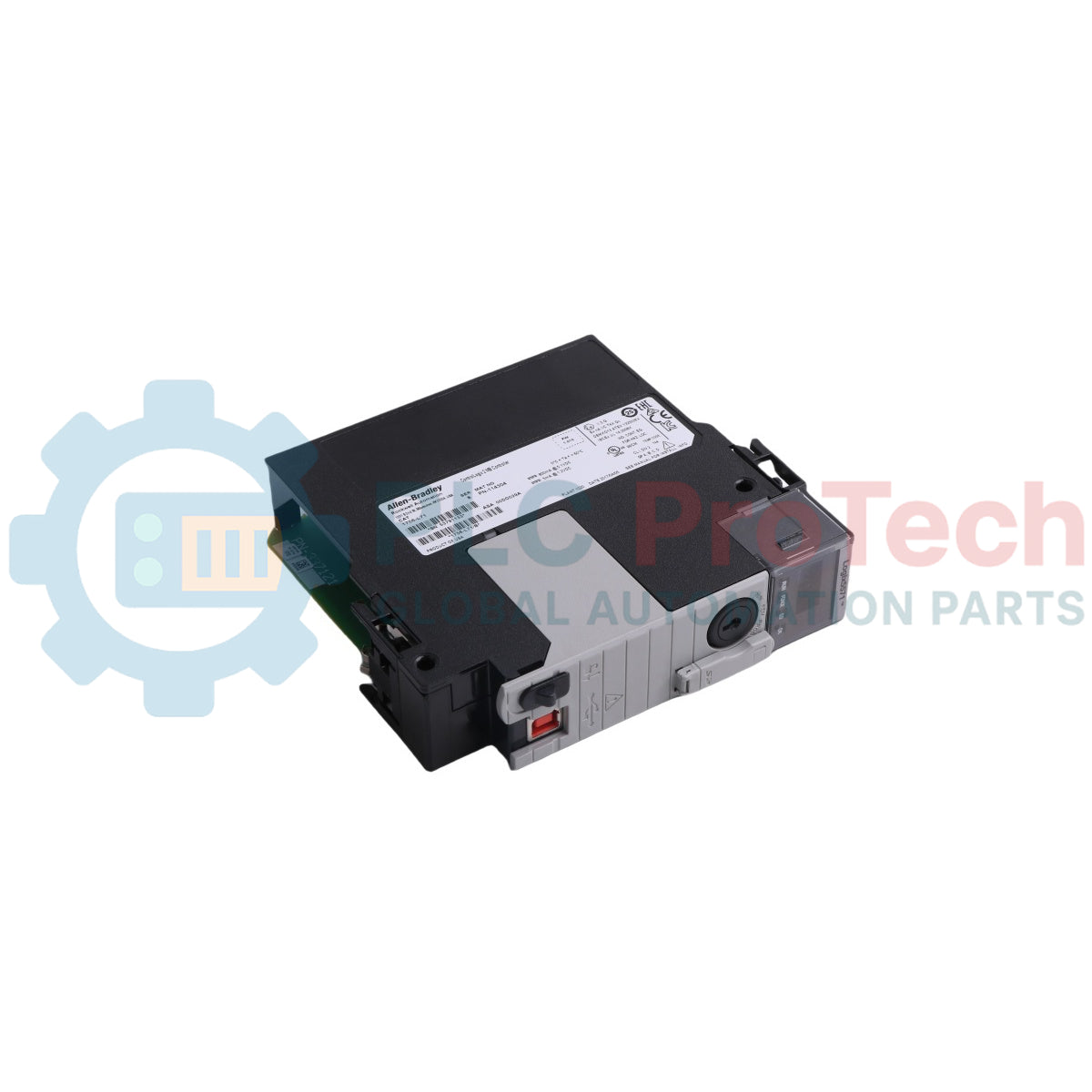

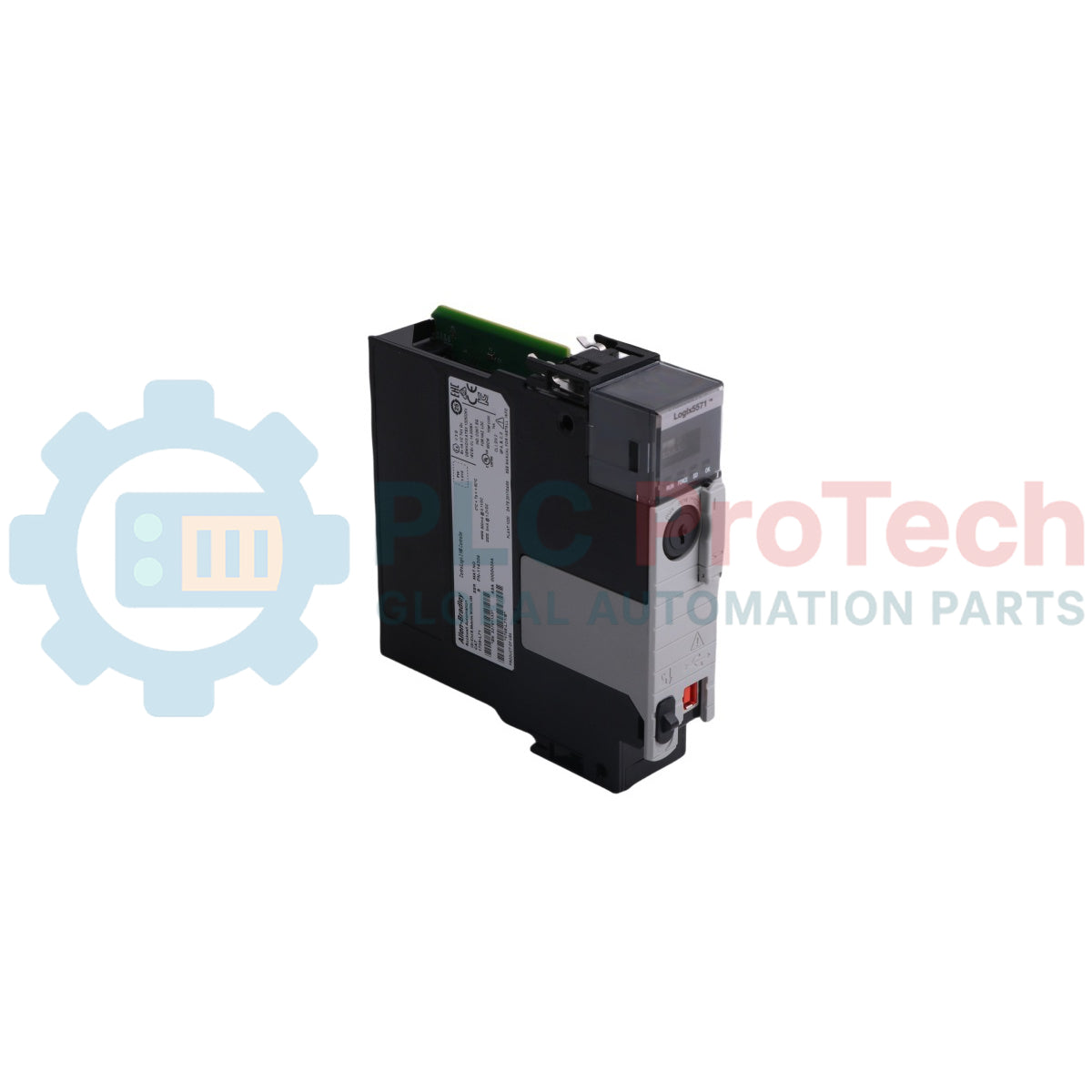

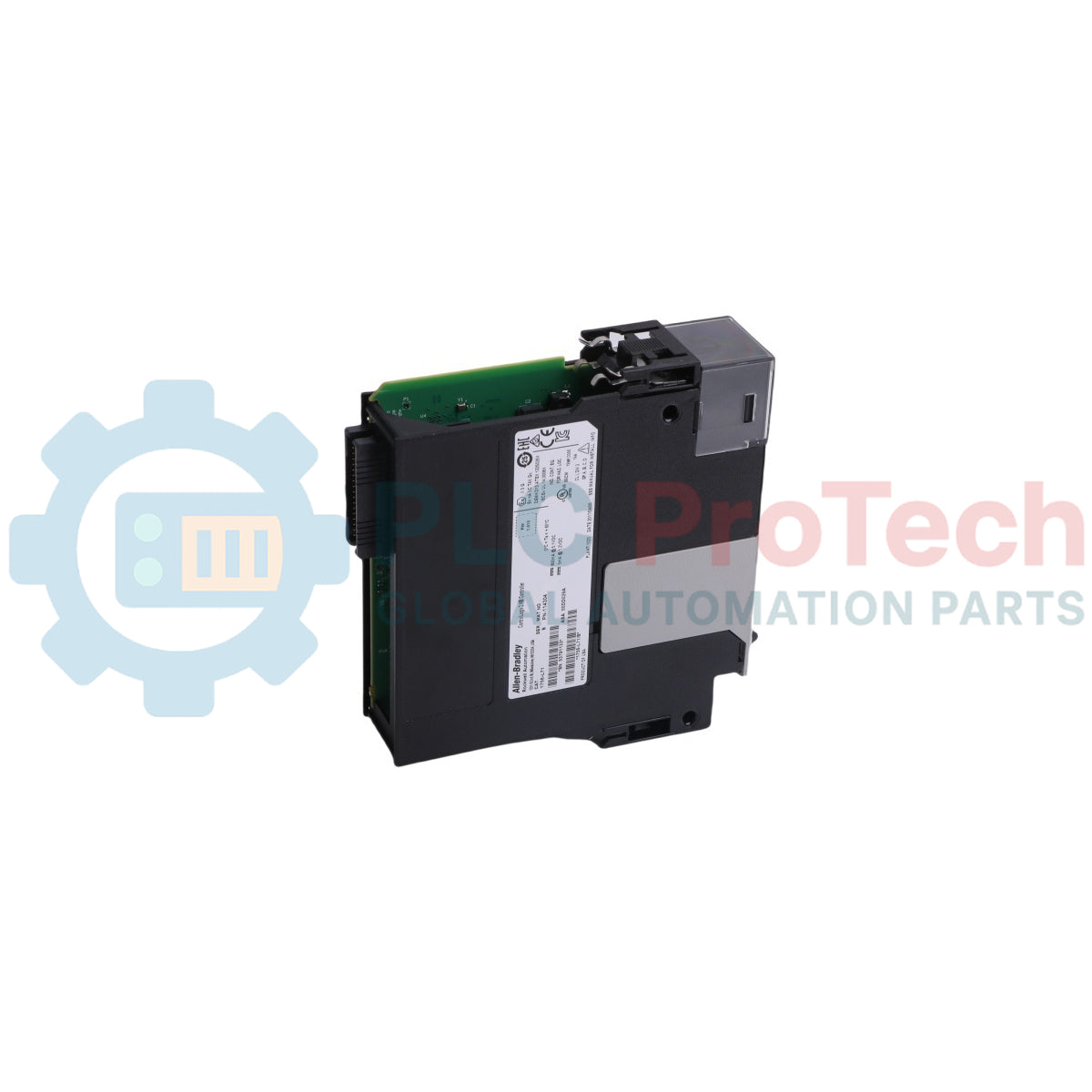

آلن-برادلي 1756-L71S وحدة تحكم أتمتة السلامة GuardLogix 5571S

ملخص تشغيل المنتج

الـ 1756-L71S هي وحدة تحكم أتمتة صناعية للسلامة الوظيفية تنتمي إلى عائلة Allen-Bradley Bulletin 1756 GuardLogix 5570، مصممة لتلبية المعايير التشغيلية الدقيقة لـ وحدة تحكم الأتمتة Logix 5571S 2/1M. تقدم هذه الوحدة تنفيذ تعدد المهام بمعالجين متطورين، مصممة خصيصًا لحلقات تطبيقات التحكم الحرجة للسلامة. يدير مناطق السلامة في بيئات المعالجة عالية المخاطر—مثل خلايا تجميع الروبوتات في صناعة السيارات، وخطوط مناولة المواد المعقدة، ومرافق المعالجة الكيميائية—بينما يشغل مهام منطق المصنع القياسية في الوقت نفسه. من خلال توفير مهام تنفيذ منفصلة، يسمح للمطورين بتنفيذ تأمين السلامة المنفصل وروتينات أتمتة الآلة القياسية في نفس الوقت داخل فتحة هيكل مادي واحدة.

هندسة النظام والتصميم الوظيفي

تستخدم هندسة الأجهزة في 1756-L71S هيكل تصويت إلكتروني 2 من 2 (2oo2). ينفذ معالج ControlLogix القياسي روتينات التحكم الرئيسية للآلة، بينما يعمل وحدة Safety Partner مخصصة (مثل 1756-L7SP) كمعالج مساعد لتنفيذ مهام السلامة وتوفير التحقق التشخيصي المستمر. بالنسبة لتخطيط الذاكرة الداخلية، يشير التعيين "2/1M" مباشرة إلى حدود ذاكرته المتطايرة المعايرة: حيث يحتوي على 2 ميجابايت من ذاكرة المستخدم محجوزة حصريًا للمهام القياسية، إلى جانب 1 ميجابايت من ذاكرة السلامة مخصصة بالكامل لمهام السلامة. تفرض قيود التنفيذ البرمجي أن تدعم مهام السلامة لغة برمجة Ladder Diagram (LD) حصريًا لضمان التحقق الحتمي المتقاطع، بينما يمكن برمجة مهام المنطق القياسية عبر عدة لغات، بما في ذلك Structured Text (ST)، وFunction Block Diagram (FBD)، وSequential Function Charts (SFC).

المواصفات الفنية

الأسئلة المتكررة

ماذا يعني تصنيف 2/1M عند برمجة نظام السلامة؟

يحدد الوصف 2/1M تخصيصات الذاكرة المنفصلة فعليًا لوحدة 1756-L71S. يمكن للجزء القياسي من ملف مشروعك (مثل اتصالات HMI غير السلامة، خرائط التشخيص، ورمز التسلسل) استخدام ما يصل إلى 2 ميجابايت من ذاكرة المستخدم. يقتصر رمز الربط الحرج المتعلق بالسلامة (مثل الستائر الضوئية، إيقاف الطوارئ، وحلقات التحكم في السرعة الآمنة) على منطقة ذاكرة منفصلة بسعة 1 ميجابايت.

هل يمكن لوحدة التحكم 1756-L71S تشغيل روتينات السلامة بشكل مستقل بدون ملحقات؟

لا، لا يمكن لوحدة 1756-L71S تنفيذ مهام السلامة بمفردها. يجب إقرانه مع وحدة شريك السلامة 1756-L7SP (أو 1756-L7SPK) المجاورة في نفس الهيكل المحلي. يعمل شريك السلامة كقناة تصويت ثانوية، يتحقق من معالجة منطق السلامة لوحدة التحكم الأساسية لتحقيق شهادات السلامة الوظيفية.

كيف يتم حفظ نسخ احتياطية للبرنامج أثناء فقدان غير متوقع لطاقة الهيكل؟يتم شحن وحدة التحكم مع وحدة تخزين طاقة مكثف 1756-ESMCAP مثبتة. عند فشل طاقة الهيكل، يوفر هذا المكثف طاقة داخلية مؤقتة، مما يسمح للمعالج بتفريغ المشروع النشط تلقائيًا من ذاكرة الوصول العشوائي المتطايرة إلى بطاقة SD غير المتطايرة بسعة 1 جيجابايت (1784-SD1). يُلغي هذا التصميم الحاجة إلى بطاريات احتياطية ليثيوم قديمة.

التكليف الميداني وإعلانات السلامة

• موضع شريك السلامة المحلي: عند تركيب 1756-L71S داخل هيكل سلسلة 1756-A، يجب وضع شريك السلامة الإلزامي 1756-L7SP في الفتحة المجاورة مباشرة إلى يمين وحدة التحكم الأساسية. تتواصل الوحدتان عبر اتصال محلي عالي السرعة للحفاظ على تشخيصات السلامة المتزامنة.
• سلامة نقل تخزين الطاقة: إذا كانت منشأتك تتطلب تفريغ الوحدة تمامًا من الطاقة الكهربائية قبل الإزالة أو النقل الجوي، استبدل وحدة 1756-ESMCAP القياسية بوحدة 1756-ESMNSE بدون طاقة مخزنة. يخفض وحدة ESMNSE طاقتها المتبقية إلى أقل من 40 ميكرو جول في أقل من 40 ثانية عند فصل الطاقة.
• قيود منفذ البرمجة المحلي: تم تصميم منفذ USB 2.0 الأمامي خصيصًا لمهام الصيانة قصيرة الأجل، مثل وميض البرنامج الثابت الأولي، تغييرات التكوين، أو تحميل تعديلات المنطق. لا يتم تصنيفه أو اعتماده للاتصالات الشبكية الدائمة، ويجب عدم توصيله أثناء وجود ظروف جوية خطرة أو قابلة للانفجار.
