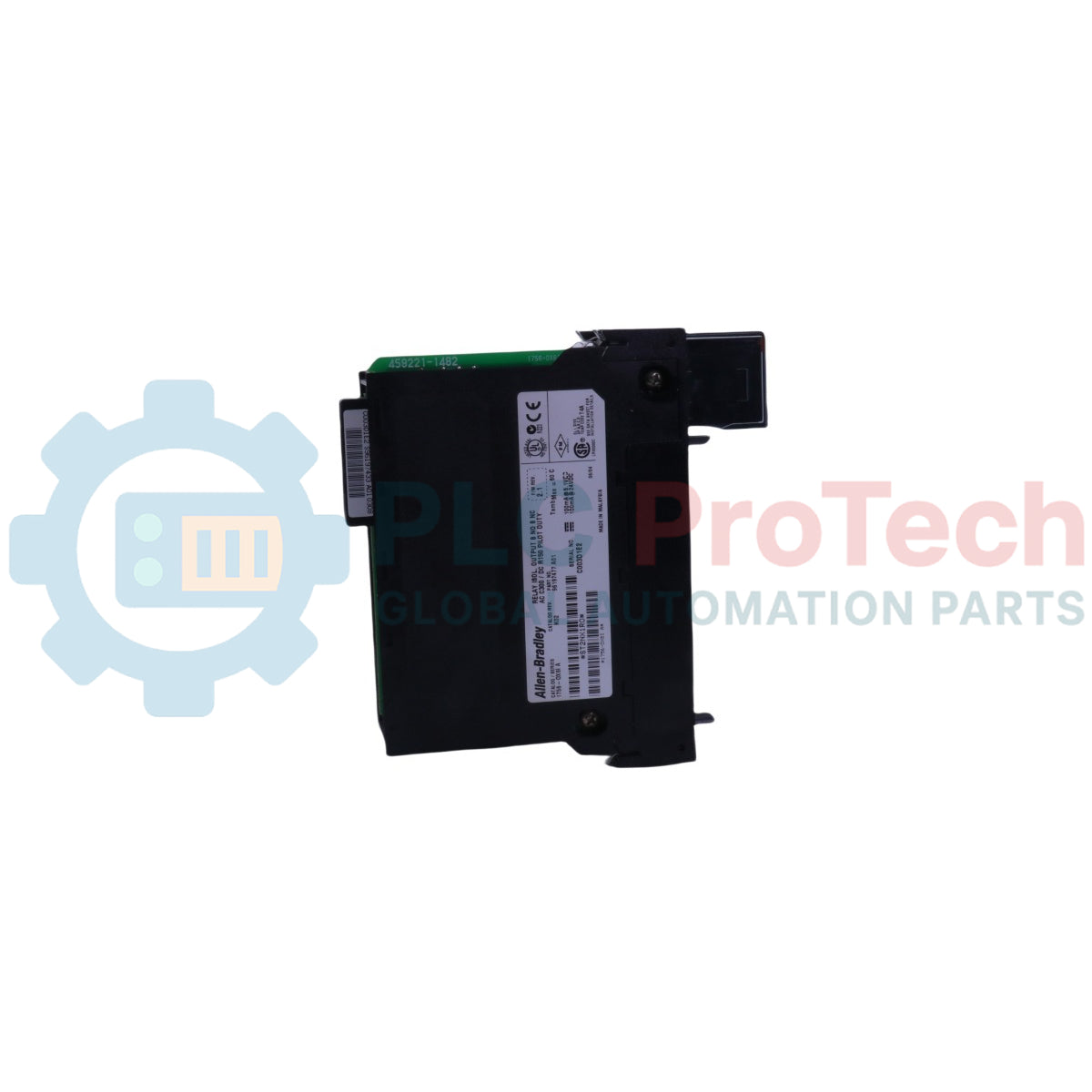

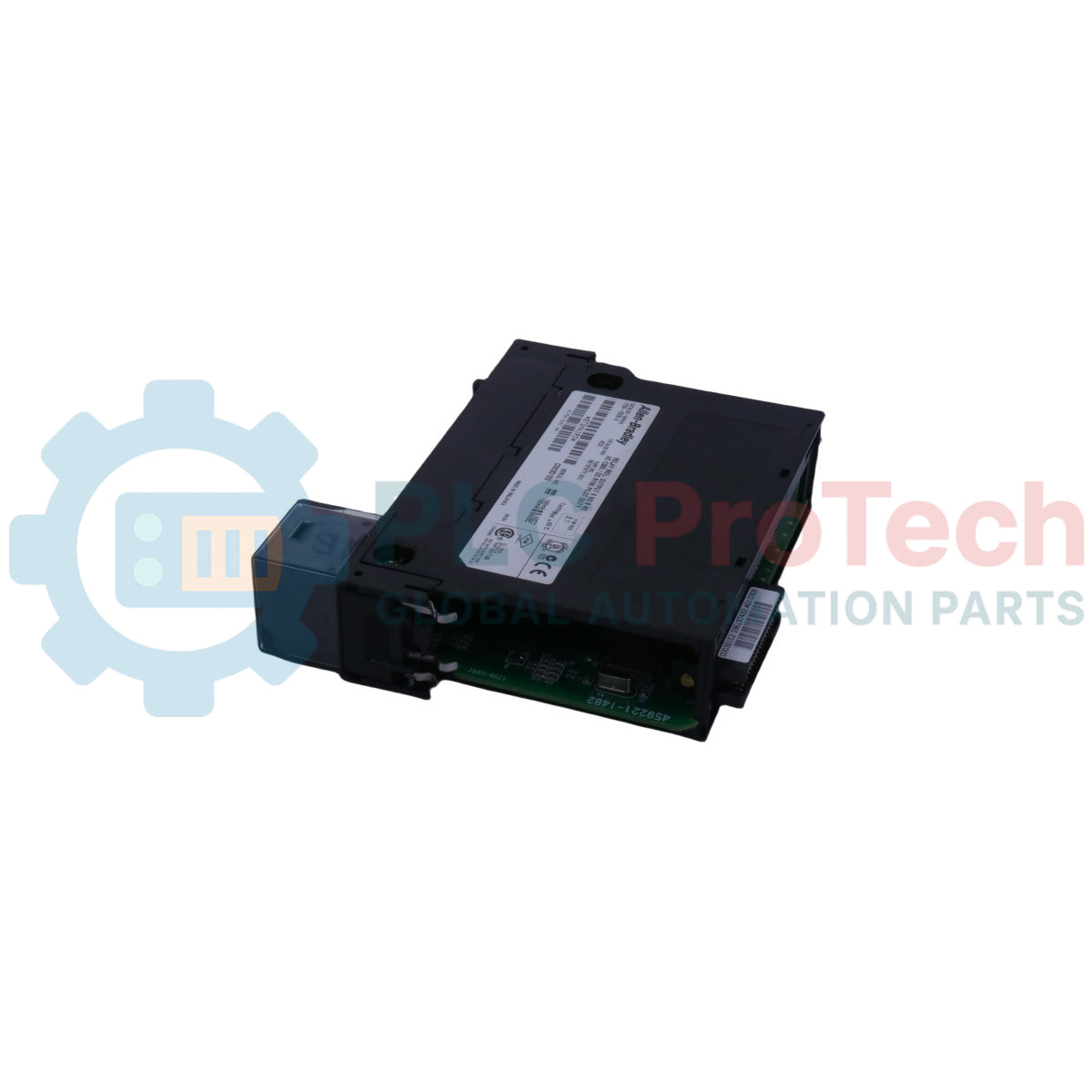

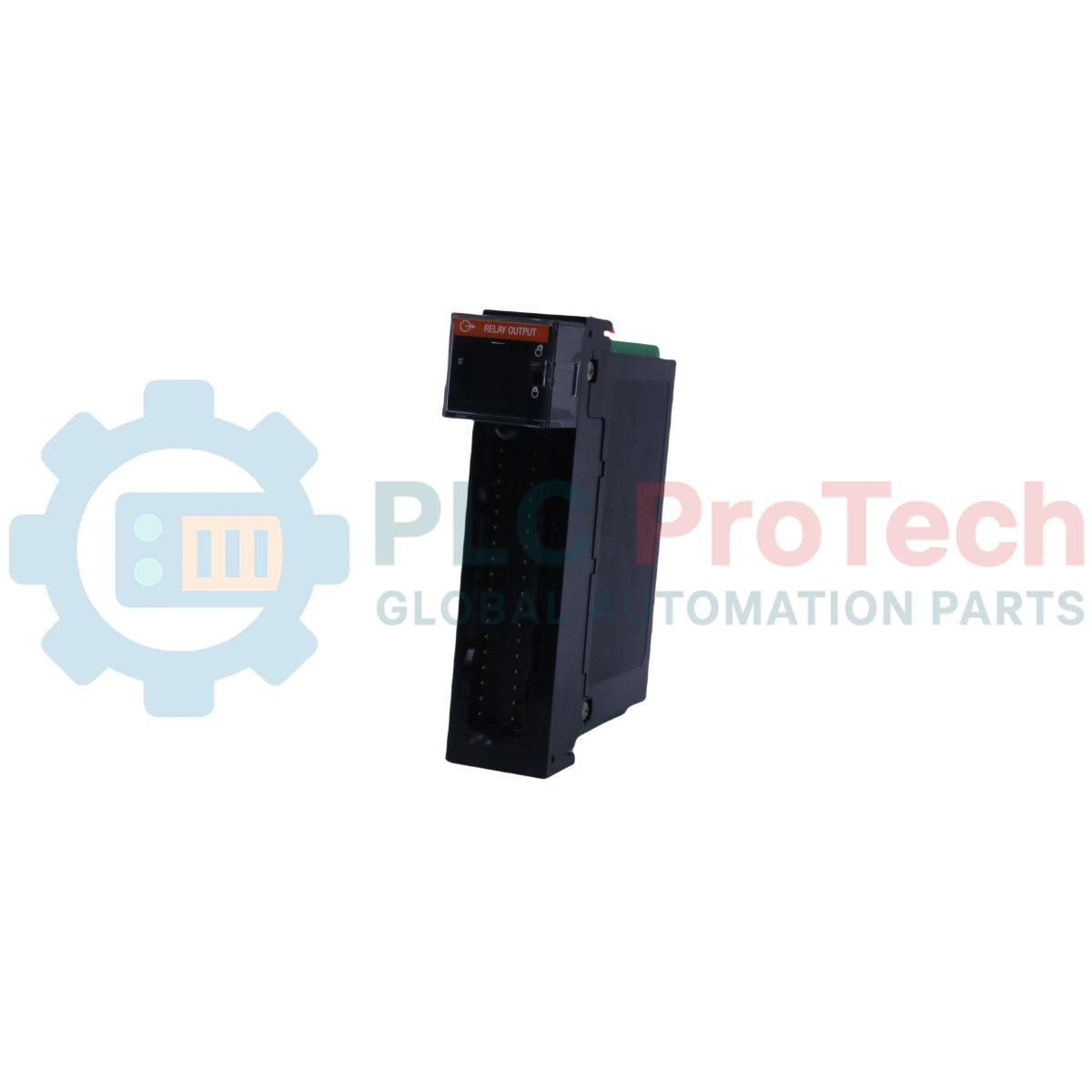

الشركة المصنعة: Allen-Bradley
رقم المنتج: 1756-OX8I
Country of origin:الولايات المتحدة
نوع المنتج: وحدة إدخال/إخراج رقمية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 260ج
Dimensions: 3.5 سم × 14 سم × 14.5 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
توفر وحدة Allen-Bradley 1756-OX8I ثماني نقاط تلامس خرج رقمية معزولة، مصممة للدمج ضمن أنظمة ControlLogix. يدعم هذا الجهاز نطاقي الجهد المتردد والمستمر، مما يتيح التحكم في تطبيقات صناعية متنوعة. تتميز الوحدة 1756-OX8I بمجموعات مخارج معزولة فرديًا، ما يضمن تشغيلًا آمنًا وموثوقًا في البيئات الكهربائية المعقدة. وقد صُممت لتتوافق بسلاسة مع اللوحات الخلفية لأنظمة ControlLogix، مما يسهّل التركيب والصيانة ضمن هياكل الأتمتة. وتُعد هذه الوحدة مثالية للتطبيقات التي تتطلب مخارج تلامس قوية، مثل التشغيل المعتمد على المرحلات، وإظهار الحالة، والتحكم في المحركات الصغيرة. ويقلل تصميمها المعزول من حلقات التأريض ويعزز الحصانة ضد الضوضاء، ما يجعلها مناسبة للبيئات الصناعية الصعبة.
| السمة | القيمة |
|---|---|
| المخارج | 8 نقاط مفتوحة عادةً (N.O.)، معزولة فرديًا (نقطتان لكل مجموعة) |
| قدرة تشغيل الأحمال التجريبية | C300/R150 |
| نطاق جهد التشغيل | 5...125 فولت تيار مستمر، 10...240 فولت تيار متردد |
| معدل تيار نقاط التلامس | 1 أمبير عند 5...30 فولت تيار مستمر، 0.5 أمبير عند 48 فولت تيار مستمر، 0.22 أمبير عند 125 فولت تيار مستمر، 1.5 أمبير عند 250 فولت تيار متردد 50/60 هرتز، 0.75 أمبير عند 480 فولت تيار متردد 50/60 هرتز |
| زمن تأخير الخرج | من الإيقاف إلى التشغيل: 13 مللي ثانية كحد أقصى، من التشغيل إلى الإيقاف: 13 مللي ثانية كحد أقصى |
| سحب التيار | عند 5.1 فولت: 800 مللي أمبير، عند 24 فولت: 100 مللي أمبير |
| إجمالي قدرة اللوحة الخلفية | 2.9 واط |
| تبديد القدرة، الحد الأقصى | 3.1 واط عند 60 درجة مئوية (140 درجة فهرنهايت) |
| التبديد الحراري | 10.57 وحدة حرارية بريطانية/ساعة |
| تيار التسرب في حالة الإيقاف | 0 مللي أمبير |
| الحد الأدنى لتيار الحمل | 10 مللي أمبير لكل نقطة |
| المقاومة الأولية لنقاط التلامس، الحد الأقصى | 100 ملي أوم عند 6 فولت، 1 أمبير |
| تردد التبديل، الحد الأقصى | عملية واحدة/3 ثوانٍ (0.3 هرتز عند الحمل المقنن) |
| زمن ارتداد نقاط التلامس، المتوسط | 1.2 مللي ثانية |
| العمر المتوقع لنقاط التلامس | 300,000 دورة حمل مقاومي، 100,000 دورة حمل حثي |
| المخارج المجدولة | المزامنة خلال 167.6 مللي ثانية، بالرجوع إلى وقت النظام المنسق |
| الحالات في وضع الأعطال لكل نقطة | الاحتفاظ بالحالة الأخيرة، تشغيل أو إيقاف (الإيقاف هو الافتراضي) |
| الحالات في وضع البرنامج لكل نقطة | الاحتفاظ بالحالة الأخيرة، تشغيل أو إيقاف (الإيقاف هو الافتراضي) |
| جهد العزل | 250 فولت (مستمر)، نوع العزل الأساسي، من المخارج إلى اللوحة الخلفية، ومن خرج إلى خرج |
| ترميز الوحدة | إلكتروني، قابل للتهيئة برمجيًا |
| الدمج | غير محمي. يُوصى باستخدام IF6H مزود بمصهر للمساعدة في حماية المخارج. |
| كتلة أطراف قابلة للإزالة | 1756-TBCH1756-TBS6H |
| ترميز RTB | ميكانيكي محدد من قِبل المستخدم |
| عرض الفتحة | 1 |
| فئة الأسلاك | p(1) |
| نوع الغلاف | لا يوجد (نمط مفتوح) |
| رمز درجة الحرارة في أمريكا الشمالية | T4A |
(1) استخدم معلومات فئة الموصل هذه لتخطيط مسار الموصلات كما هو موضح في دليل تركيب النظام على المستوى العام. راجع إرشادات توصيل وتأريض الأتمتة الصناعية، المنشور 1770-4.1.
| السمة | القيمة |
|---|---|
| درجة الحرارة، أثناء التشغيل | 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)IEC 60068-2-1 (الاختبار Ab. البرودة أثناء التشغيل)IEC 60068-2-2 (الاختبار Bb. الحرارة الجافة أثناء التشغيل)IEC 60068-2-14 (الاختبار Nb. الصدمة الحرارية أثناء التشغيل) |
| درجة الحرارة، في حالة عدم التشغيل | -40 إلى 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)IEC 60068-2-1 (الاختبار Ab. البرودة دون التشغيل، دون تغليف)IEC 60068-2-2 (الاختبار Bb. الحرارة الجافة دون التشغيل، دون تغليف)IEC 60068-2-14 (الاختبار Na. الصدمة الحرارية دون التشغيل، دون تغليف) |
| الرطوبة النسبية | من 5 إلى 95% دون تكاثفIEC 60068-2-30 (الاختبار Db. الحرارة الرطبة، دون تغليف) |
| الاهتزاز | 2 غرام عند 30 إلى 500 هرتزIEC 60068-2-6 (الاختبار Fc. التشغيل) |
| الصدمة، أثناء التشغيل | 30 غرامIEC 60068-2-27 (الاختبار Ea. الصدمة، دون تغليف) |
| الصدمة، في حالة عدم التشغيل | 50 غرامIEC 60068-2-27 (الاختبار Ea. الصدمة، دون تغليف) |
| الانبعاثات | IEC 61000-6-4 |
| حصانة التفريغ الكهروستاتيكي | تفريغات تلامسية بقوة 6 كيلوفولتتفريغات هوائية بقوة 8 كيلوفولتIEC 61000-4-2 |
| حصانة الترددات الراديوية المشعة | 10 فولت/متر بموجة جيبية بتردد 1 كيلوهرتز وتضمين سعتها 80% من 80 إلى 2000 ميغاهرتز10 فولت/متر بنبضة 200 هرتز، دورة عمل 50%، وتضمين سعته 100% عند 800 ميغاهرتز10 فولت/متر بنبضة 200 هرتز، دورة عمل 50%، وتضمين سعته 100% عند 880 ميغاهرتز30 فولت/متر بموجة جيبية بتردد 1 كيلوهرتز وتضمين سعتها 80% من 2000 إلى 2700 ميغاهرتزIEC 61000-4-3 |
| حصانة EFT/الدفعات | ±4 كيلوفولت عند 5 كيلوهرتز على منافذ الإشارةIEC 61000-4-4 |
| حصانة عابرات زيادة الجهد | ±1 كيلوفولت بين الخطوط (DM) و±2 كيلوفولت بين الخط والأرضي (CM) على منافذ الإشارةIEC 61000-4-5 |
| حصانة الترددات الراديوية الموصلة | 10 فولت RMS بموجة جيبية بتردد 1 كيلوهرتز وتضمين سعته 80% من 150 كيلوهرتز إلى 80 ميغاهرتزIEC 61000-4-6 |
| الشهادة(1) | التفاصيل |
|---|---|
| cULus | معدات تحكم صناعية مدرجة من UL، معتمدة للولايات المتحدة وكندا. راجع ملف UL E48599. مدرجة من UL للاستخدام في المواقع الخطرة من الفئة I، القسم 2، المجموعات A وB وC وD، ومعتمدة للولايات المتحدة وكندا. راجع ملف UL E49480. |
| CE | توجيه التوافق الكهرومغناطيسي الأوروبي 2014/30/EU، المتوافق مع: • EN 61326-1: المعدات الكهربائية للقياس والتحكم والاستخدام المخبري. المتطلبات الصناعية • EN 61000-6-2: الحصانة الصناعية • EN 61000-6-4: الانبعاثات الصناعية • EN 61508-2: وحدات التحكم القابلة للبرمجة (البند 8.2، المنطقتان A وB) • EN 61508-2: وحدات التحكم القابلة للبرمجة (البند II) |
| RCM | التوجيه الأوروبي 2014/35/EU بشأن الجهد المنخفض (LVD)، المتوافق مع EN 61010-2: وحدات التحكم القابلة للبرمجة قانون الاتصالات الراديوية الأسترالي، المتوافق مع EN 61000-6-4: الانبعاثات الصناعية |
| FM | معدات معتمدة من FM للاستخدام في المواقع الخطرة من الفئة I، القسم 2، المجموعات A وB وC وD |
| KC | التسجيل الكوري لمعدات البث والاتصالات، المتوافق مع المادة 58-2، البند 3، من قانون الموجات الراديوية |
| UKCA | وفقًا للأدوات القانونية البريطانية التالية وتعديلاتها:• رقم 1091 لعام 2016: لوائح التوافق الكهرومغناطيسي• رقم 1101 لعام 2016: لوائح المعدات الكهربائية (السلامة)• رقم 107 لعام 2016: لوائح المعدات والأنظمة الوقائية المعدة للاستخدام في الأجواء القابلة للانفجار المحتمل• رقم 3032 لعام 2012: تقييد استخدام بعض المواد الخطرة في المعدات الكهربائية والإلكترونية |
| المغرب | القرار الوزاري رقم 04-15 المؤرخ في 1 محرم 1437 (15 أكتوبر 2015) أحكام تطبيقية تتعلق بحماية المعدات من تأثيرات الجهد القرار الوزاري رقم 04-15 المؤرخ في 29 رمضان 1436 (16 يوليو 2015) التوافق الكهرومغناطيسي للمعدات |
(1) عند تسويق المنتج. راجع رابط اعتماد المنتج على ra.rockwellautomation.com للاطلاع على إقرارات المطابقة والشهادات وتفاصيل الاعتماد الأخرى.
| الموصل/الطرف | تخصيص الوظيفة/الدائرة |
|---|---|
| توصيلات مصدر الطاقة | • L1-0 إلى L1-7: خطوط مشتركة لمصدر تيار متردد/مستمر معزولة (تُقص حسب الطول)• DC-2 (H): خط مشترك لمصدر تيار مستمر معزول (يُقص حسب الطول) |
| توصيلات الخرج | • OUT-0 N.O. إلى OUT-7 N.O.: نقاط تلامس مرحل Form A معزولة فرديًا (مفتوحة عادةً) |
| ميكانيكي | • قضيب التوصيل: لتوصيل مصدر L1 بالتسلسل بكتل RTB المجاورة |
ملاحظة: تُجرى التوصيلات عبر كتلة الأطراف القابلة للإزالة ذات 36 سنًا (1756-TBCH أو 1756-TBS6H).
محاذاة الهيكل: حاذِ أدلة البطاقة البلاستيكية للوحدة مع القناتين العلوية والسفلية للفتحة المستهدفة في هيكل 1756 ControlLogix.
آلية التثبيت: حرّك التجميعة إلى الداخل بإحكام حتى تسمع طقطقة ألسنة القفل الهيكلية واستقرارها في مكانها، موصلًا قلب الموصل المزدوج بواجهة اللوحة الخلفية النشطة.
إنهاء أسلاك الحقل: جرّد كابلات الحقل إلى الطول المطلوب، وصّل خطوط طاقة التيار المتردد/المستمر المعزولة بكتل أطراف RTB المحددة ذات 36 سنًا، ثم أحكم ربط مسامير أطراف الضغط وفق الحدود القياسية.
كبح الارتفاعات المفاجئة: ركّب أجهزة خارجية لكبح الارتفاعات المفاجئة، مثل الفاريستورات أو دوائر التخميد، مباشرةً على طرفي الأحمال الحقلية الحثية لحماية نقاط تلامس المرحل الميكانيكية الداخلية من نبضات الارتداد الحثي ذات الجهد العالي.
توصيل RTB: ادفع كتلة 1756-TBCH أو 1756-TBSH الموصلة مسبقًا مباشرة فوق دبابيس الواجهة، وأغلق مزلاج القفل، ثم أحكم ربط مثبتات التثبيت المركزية لتأمين واجهة التوصيل الميداني.
