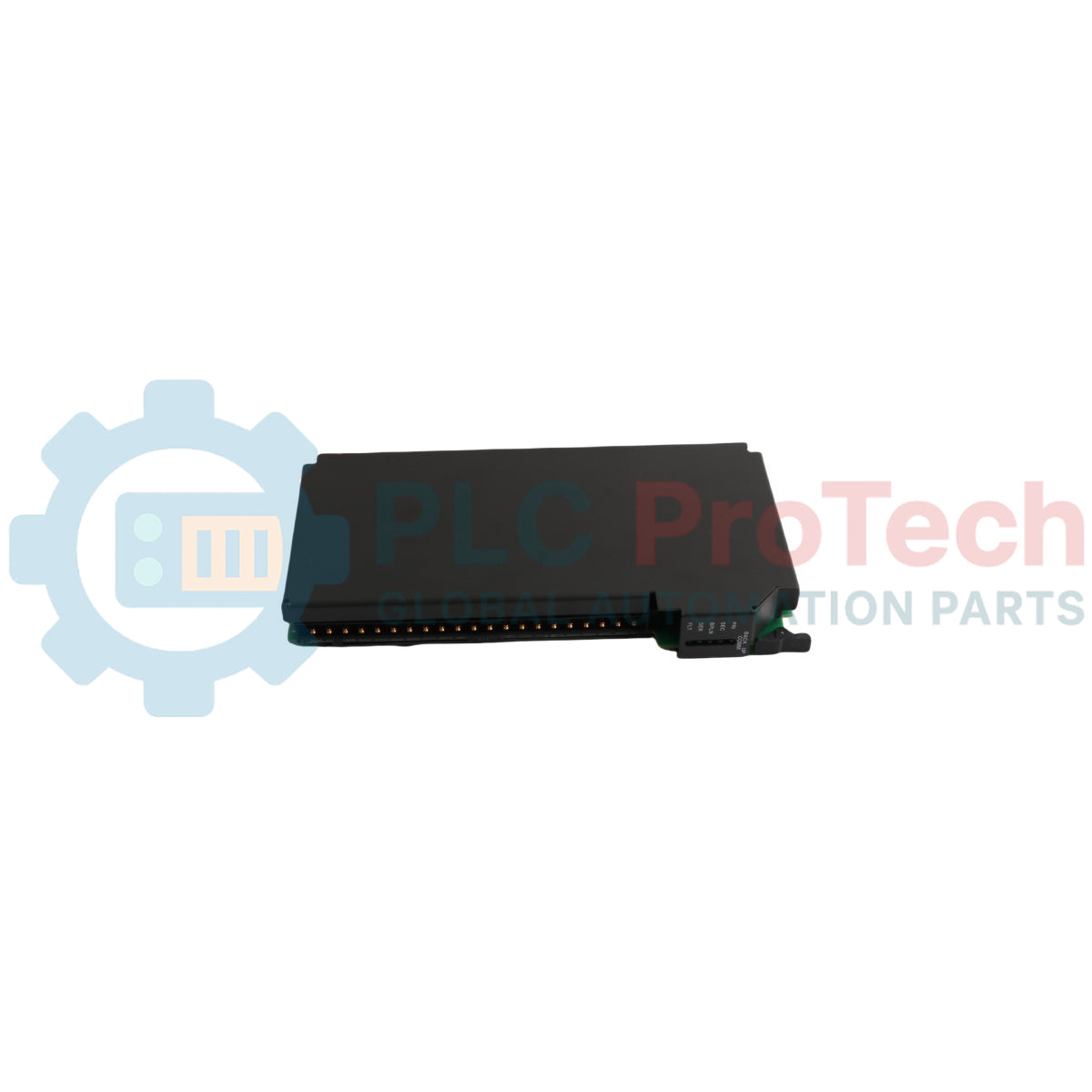

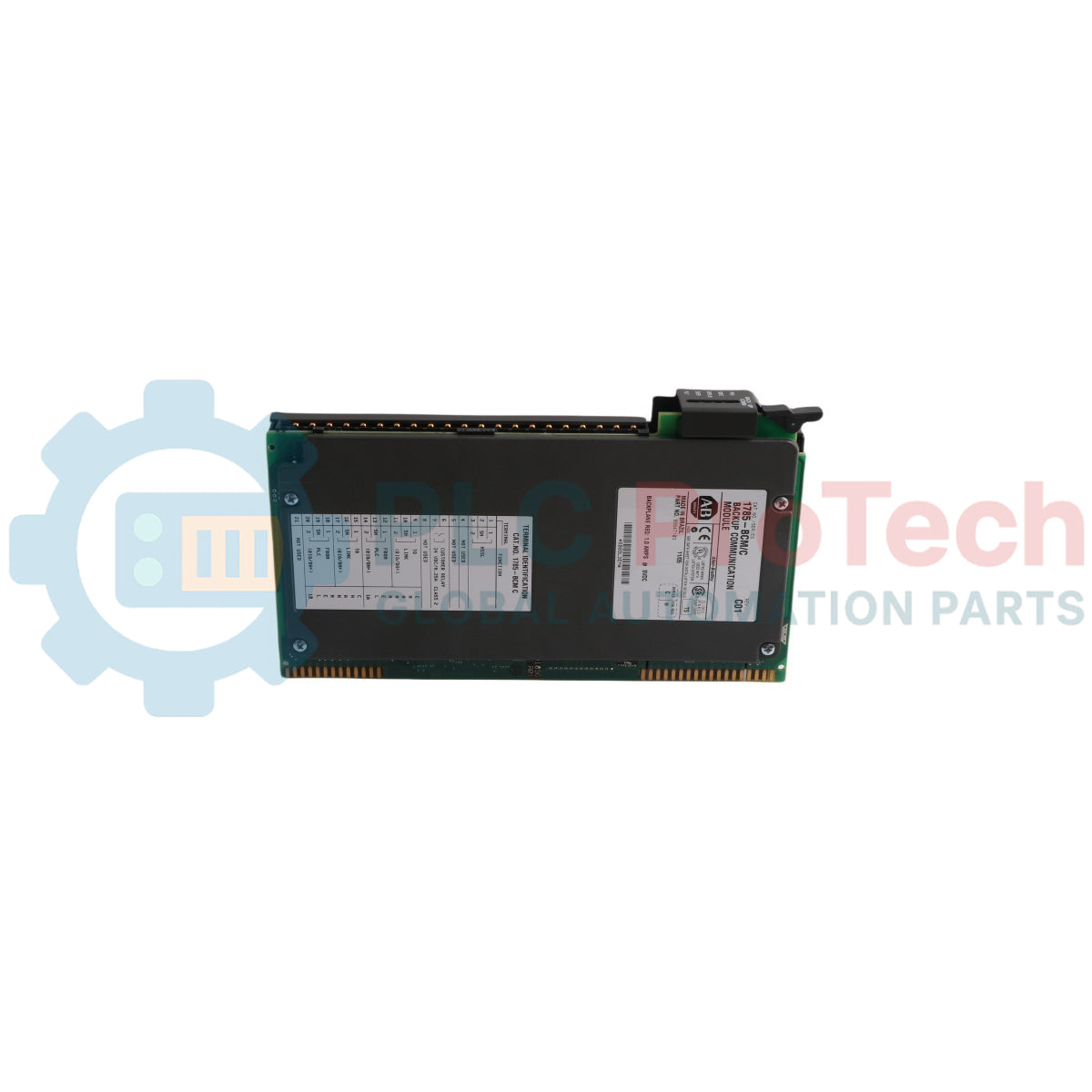

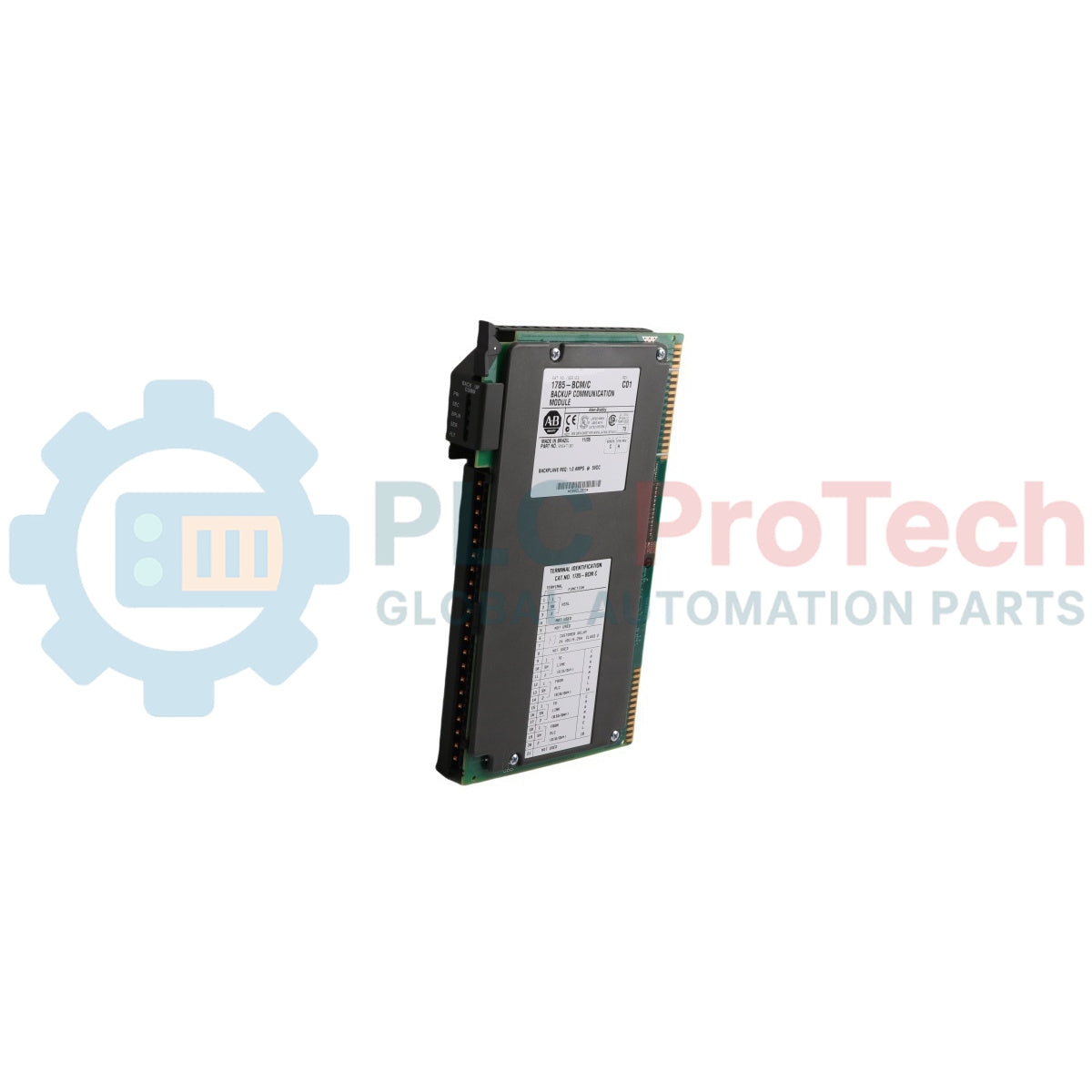

Allen-Bradley 1785-BCM وحدة اتصالات النسخ الاحتياطي PLC-5

الـ 1785-BCM تعمل كوحدة نسخ احتياطي فوري للأجهزة عالية الاعتمادية ضمن بنية نظام Allen-Bradley PLC-5 الكلاسيكية، ومُعينة رسميًا باسم وحدة اتصالات النسخ الاحتياطي PLC-5. صُممت لتوفير تكرار عالٍ لتوافر النظام، وتنسق مزامنة بيئة مزدوجة المعالجات لمنع عمليات إيقاف الأتمتة المكلفة أثناء التشغيل المستمر. تعمل في أزواج أساسية/ثانوية عبر هيكلين محليين متطابقين، وتتعقب حالة النظام وتتولى تلقائيًا وفورًا الاتصالات الميدانية عند حدوث عطل في النظام.

بنية التكرار وطوبولوجيا التشغيل

تنشئ وحدة 1785-BCM شبكة نسخ احتياطي فوري للأجهزة من خلال الربط المتبادل بين وحدة نشطة النظام الأساسي (الذي يتحكم بنشاط في وحدات الإدخال/الإخراج البعيدة ومعدات العمليات) إلى نظام متزامن النظام الثانوي (المحتفظ به في حالة استعداد عالية).

يوفر النظام محاذاة كاملة للبيانات واستعادة فورية للشبكة عبر ثلاث آليات اتصال أساسية:

• الرابط التسلسلي عالي السرعة (HSSL): مسار اتصال تفاضلي مخصص بين الهيكلين، متصل مباشرة بين وحدتي 1785-BCM الأساسية والثانوية. يعمل HSSL بمعدل عالٍ يبلغ 1.2 ميغابت في أجهزة السلسلة B (مقارنةً بـ115 كيلوبود في وحدات السلسلة A القديمة)، وينقل بيانات المدخلات البعيدة، وحالة المنطق الداخلية، وجداول البيانات التي يحددها المستخدم.
• واجهة Remote I/O للمفتاح الذكي: أثناء التشغيل العادي، يكون المعالج الثانوي معزولًا فعليًا عن أسلاك الحقل، لكنه يواصل استطلاع وحدة 1785-BCM المحلية. يحاكي "المفتاح الذكي" المدمج في هذه الوحدة العقدَ الميدانية الفعلية، من خلال ملء جدول صورة مدخلات المعالج الثانوي بالبيانات الآنية المستلمة عبر HSSL. تحافظ هذه البنية على تطابق ذاكرة منطق المعالج الاحتياطي بالكامل مع الوحدة الأساسية.
• تنفيذ التحويل السلس: إذا تعرض النظام الأساسي لانقطاع في الطاقة، أو عطل في المعالج، أو خطأ في أجهزة 1785-BCM المحلية، أو تغيير متعمد في وضع مفتاح التشغيل (مثلًا من RUN إلى PROGRAM)، فسيُفعَّل التحويل. تنفتح مرحلات العزل الداخلية عالية السرعة في الوحدة الأساسية بسرعة، وتغلق المرحلات المطابقة في الوحدة الاحتياطية. ينتقل التحكم في شبكتي Remote I/O وData Highway Plus إلى المعالج الثانوي في أقل من 50 مللي ثانية، مع الحفاظ على ثبات مخرجات الحقل عند حالتها الأخيرة أثناء فترة الانتقال القصيرة.

المواصفات الفنية

توافق النظام ووحدة التوسعة 1785-BEM

• مصفوفة توافق المعالجات: تدعم 1785-BCM Series B (الإصدار C أو الأحدث) مجموعة واسعة من منصات PLC-5، بما في ذلك PLC-5/11 و-5/15 و-5/20 و-5/25 و-5/30 و-5/40 و-5/60 وPLC-5/80. تقتصر وحدات Series A القديمة بشكل صارم على معالجات PLC-5/15 وPLC-5/25 الأقدم.
• وحدة توسعة النسخ الاحتياطي 1785-BEM: بينما تتعامل 1785-BCM الأساسية مع ما يصل إلى قناتين مدمجتين (القناتان 1A و1B)، تدعم المعالجات عالية المستوى مثل PLC-5/40 وPLC-5/60 أربع قنوات اتصال. لحماية هذه المنافذ الإضافية، فإن وحدة توسعة النسخ الاحتياطي 1785-BEM يجب تركيبها بجوار BCM في الرف المحلي. تتصل 1785-BEM بالوحدة الأساسية عبر ناقل لوحة توصيل خلفية ثانوي محلي، مما يوسّع سعة التبديل لتشمل القناتين 2A و2B.

الأسئلة الشائعة

هل يمكنني استخدام وحدة 1785-BCM Series B مع وحدة Series A أقدم؟

نعم. تحتفظ الوحدة Series B بالتوافق مع الإصدارات السابقة، ويمكن إقرانها بوحدة Series A موجودة. لتمكين هذا الوضع القديم، يجب ضبط مفاتيح التهيئة المادية في مجموعة المفاتيح SW1 وSW2 الموجودة على جانب الوحدة Series B وأسفلها صراحةً. إذا أُغفلت خصائص المطابقة هذه، فستومض مؤشرات حالة الوحدة مُظهرةً رمز خطأ.

هل يمكن تركيب وحدات الإدخال/الإخراج الصناعية المحلية القياسية بجانب 1785-BCM؟

لا. صُمم نظام النسخ الاحتياطي PLC-5 للتبديل بين شبكات الإدخال/الإخراج البعيدة وحمايتها؛ ولا يمكنه إجراء نسخ احتياطي لوحدات الإدخال/الإخراج المحلية المثبّتة مباشرةً في الرف الرئيسي للمعالج. لحماية العملية من الاضطرابات، يجب أن توجد جميع أجهزة القياس والتحكم في هياكل إدخال/إخراج بعيدة، مع تخصيص الهيكل المحلي حصريًا لمزودي الطاقة المزدوجين، والمعالجات، ووحدة 1785-BCM، ومكونات 1785-BEM الاختيارية.

ما وضع "Fast Data Transfer" في الوحدة 1785-BCM Series B؟

في العمليات المتزامنة القياسية، عندما تعكس تعليمات كتابة نقل الكتل (BTW) وقراءة نقل الكتل (BTR) جداول بيانات المستخدم عبر HSSL، ينتظر المعالج الثانوي استلام مقطع بيانات كامل متعدد الكتل بنجاح قبل إتاحته. يتيح تفعيل وضع "Fast Data Transfer" عبر المفتاح 2 في مجموعة المفاتيح SW1 للوحدة الثانوية تحرير الكتل الفردية فور وصولها إلى المعالج الاحتياطي. يقلل هذا بشكل كبير من أوقات مزامنة جداول البيانات، إذ يخفض زمن نقل 16 كتلة (992 كلمة) من نحو 400–1000 مللي ثانية إلى نطاق سريع يبلغ 180–260 مللي ثانية.

إرشادات التشغيل الميداني وتوصيلات الشبكة

• عزل غلاف الخط الرئيسي: صِل شبكات الاتصال بين هيكلَي المعالج الأساسي والاحتياطي باستخدام كابلات أزواج ملتفة محمية عالية الجودة من نوع 1770-CD "Blue Hose". يجب أن يظل سلك تصريف الغلاف النحاسي متصلًا عبر جميع الوصلات الوسيطة، وأن يكون موصولًا بإحكام بقضيب ناقل التأريض الرئيسي للحاوية عند طرف مادي واحد فقط من حلقة الشبكة. يؤدي تأريض الغلاف الواقي في نقاط متعددة إلى توليد ضوضاء حلقة تأريض تُفسد نقل البيانات عالي السرعة.
• منطق نقل الكتل غير المتزامن: نظرًا لأن عمليات نقل نسخ جداول البيانات تتم بشكل غير متزامن مع فحص برنامج السلم المنطقي، ينبغي لمهندسي العمليات استخدام بت Done الخاص بالتعليمة دائمًا (DN) لأمر BTR أو BTW الأساسي كجزء من منطق تنفيذ التعشيق. تضمن هذه الممارسة عدم إرسال قيم وسيطة أو تالفة إلى النظام الاحتياطي إذا واجه المتحكم الأساسي عطلًا أثناء الفحص.
• بروتوكول العزل في المناطق الخطرة: صُممت وحدة 1785-BCM للسماح بفحص وحدة احتياطية معطلة واستبدالها أثناء التشغيل دون تعطيل المعالج الأساسي المتصل. ومع ذلك، إذا تم نشر تجميعة الأجهزة في مناطق صناعية خطرة (أجواء قابلة للانفجار من الفئة I، القسم 2)، فيجب فصل التغذية عن خطوط طاقة الحاوية بالكامل أو التأكد من أن المنطقة غير خطرة تمامًا قبل استخراج الوحدات أو فصل أذرع توصيل الأسلاك الميدانية، وذلك لمنع مخاطر الاشتعال الناتجة عن القوس الكهربائي.
