الشركة المصنعة: Allen-Bradley
رقم المنتج: 1791DS-IB8XOB8
Country of origin:الولايات المتحدة
نوع المنتج: وحدة تركيبة رقمية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 420ج
Dimensions: 80 مم × 196 مم × 77 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

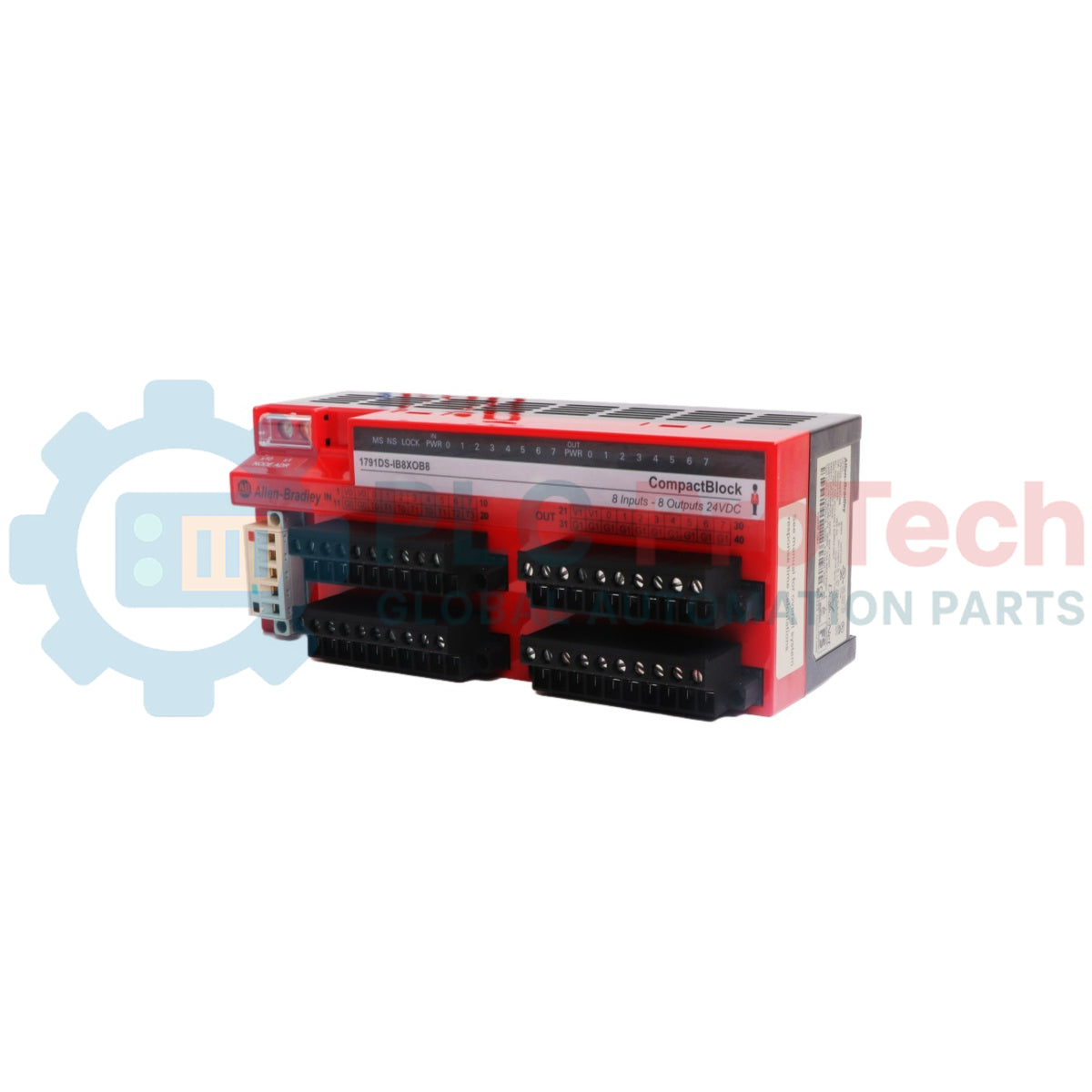

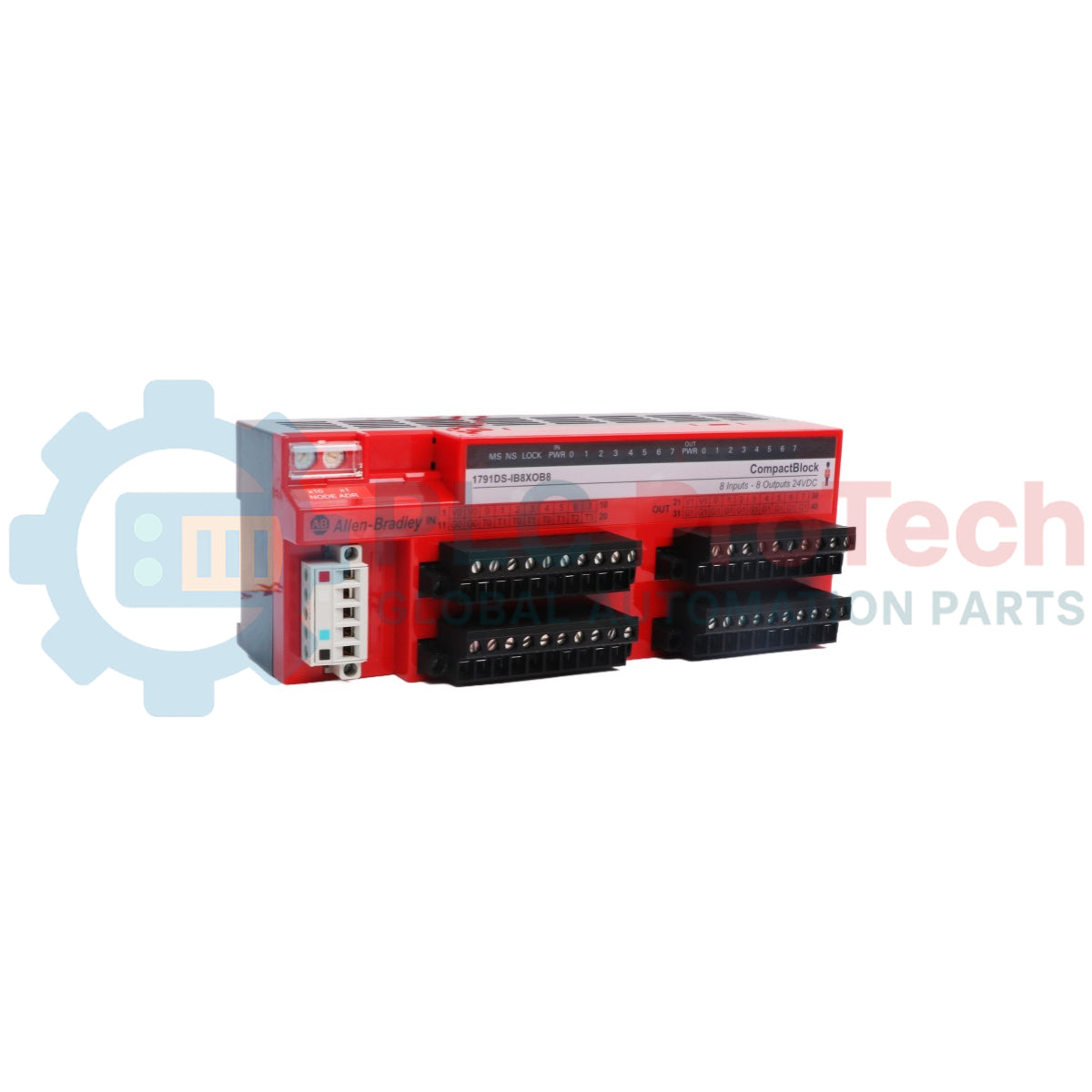

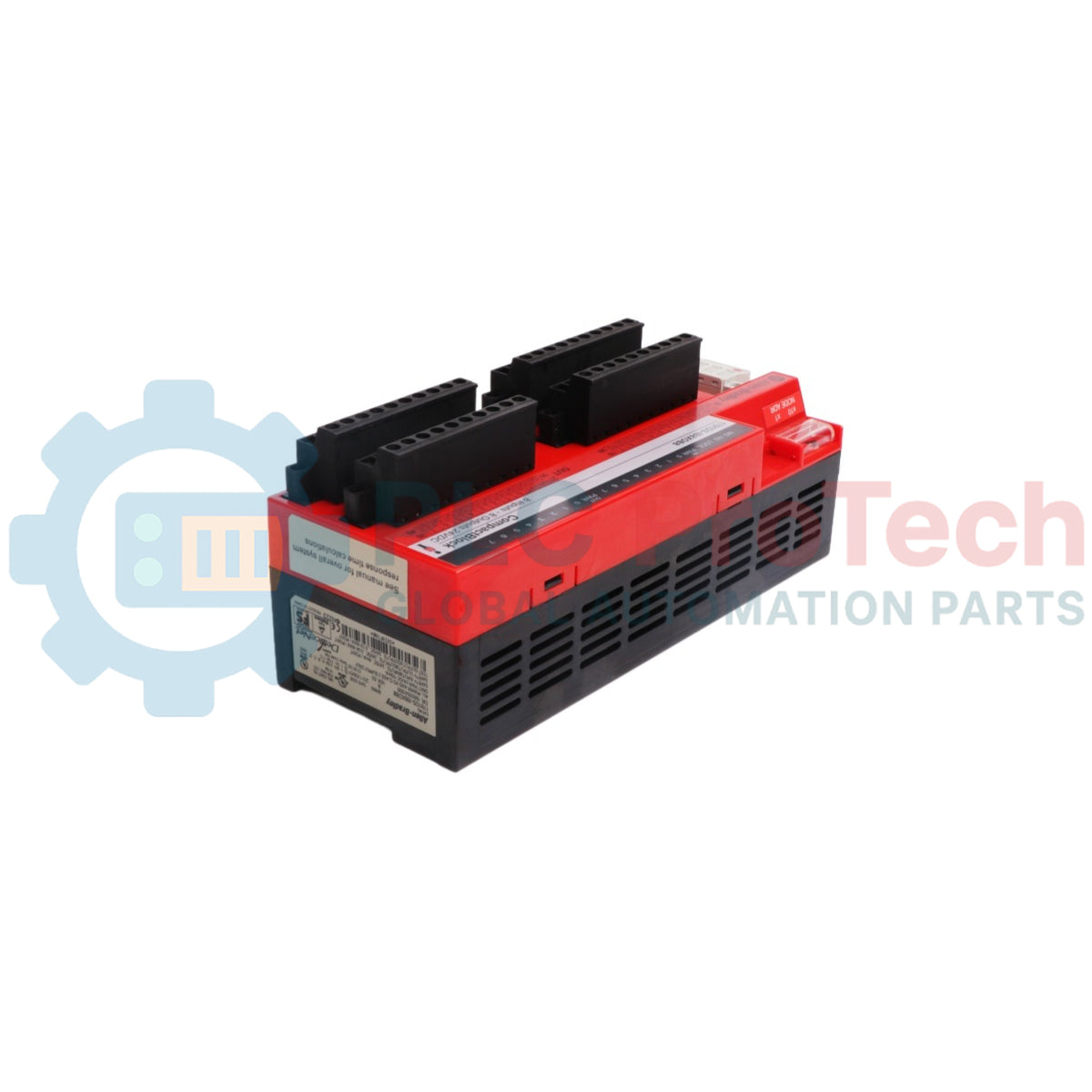

الوحدة 1791DS-IB8XOB8 هي كتلة أجهزة موزعة مصممة لهياكل DeviceNet Safety التي تستخدم بروتوكول CIP Safety. تعمل كمحطة لامركزية على الشبكات القياسية، وتوفر هذه الكتلة الصلبة إدارة واجهة السلامة الوظيفية من خلال ترميز وفك ترميز متغيرات حالة السلامة الحتمية بالقرب من أدوات الحقل الإنتاجية. من خلال توفير متحكمات دقيقة مدمجة تنفذ اختبارات التحقق المتبادل والتشخيص الآلي، يعزل الجهاز نقاط الضعف التشغيلية لحماية أنظمة الأتمتة حيث تحكم حالة الإيقاف بدون طاقة معايير سلامة الآلة.
يحتوي الغلاف الفيزيائي على تخطيط مدمج يجمع بين ثمانية مداخل غرق للسلامة وثمانية مخارج صلبة مصدر للسلامة. تستوعب مسارات الإدخال أحادية القناة أو ثنائية القناة تكافؤ القناة المزدوجة أو أزواج تكميلية لتلبية منطق الإيقاف الطارئ الصارم أو تتبع ستارة الضوء البصرية. نقاط الإخراج مصدر التيار تقوم بتبديل جهد التيار المستمر مباشرة إلى أحمال المحركات حتى الحدود المصنفة. يتواصل هذا النوع من الوحدات عبر المعالجات المركزية من خلال ملفات تعريف الشبكة التي تُدار في منصات برمجيات هندسية موحدة.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | روكويل أوتوميشن / ألين-برادلي |
| العلامة التجارية | جهاز Guard I/O DeviceNet للسلامة |
| رقم القطعة | 1791DS-IB8XOB8 |
| نوع الوحدة | وحدة كتلة رقمية مركبة 16 نقطة |
| عدد مدخلات السلامة | 8 قنوات غمر |
| عدد مخرجات السلامة | 8 قنوات توريد الحالة الصلبة |
| عدد مخرجات الاختبار | 4 قنوات توريد |
| جهد الإدخال/الإخراج الاسمي | 24 فولت تيار مستمر |
| نافذة جهد تزويد DeviceNet | 11 فولت تيار مستمر إلى 25 فولت تيار مستمر |
| استهلاك التيار في الاتصالات | 110 مللي أمبير عند 24 فولت تيار مستمر |
| تصنيف تيار مخرج التوريد | 0.5 أمبير لكل قناة كحد أقصى |
| جهد الإدخال (حالة التشغيل) | 11 فولت تيار مستمر كحد أدنى |
| جهد الإدخال (حالة الإيقاف) | 5 فولت تيار مستمر كحد أقصى |
| تصنيف متطلبات الغلاف | IP54 (IEC 60529) أو أعلى |
| درجة حرارة التشغيل | -10 إلى 55 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| نطاق الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.42 كجم |
| الأبعاد | 80 مم × 196 مم × 77 مم |
| دبوس الموصل | الوظيفة |
|---|---|
| I0 إلى I7 | عقد مدخلات الغمر الآمن |
| T0 إلى T3 | مخرجات مراقبة نبض الاختبار |
| O0 إلى O7 | عقد مخرجات التوريد الآمن |
| V, M | جهد تشغيل مساعد خارجي 24 فولت تيار مستمر ومسارات العودة |
| طرف DeviceNet | خط طاقة الشبكة وخط حافلة الاتصال (V+, CAN_H, Shield, CAN_L, V-) |
قم بتثبيت الحامل الهيكلي العلوي لقاعدة الوحدة مباشرة على سكة DIN صناعية قياسية بعرض 35 مم. قم بمحاذاة تجميع التثبيت السفلي وطبق قوة عمودية حتى ينقر الكتلة في مكانها بإحكام. ثبت صفائح نهاية ميكانيكية صلبة عند كلا طرفي مجموعة الكتل للحفاظ على الاستقرار الهيكلي ضد الانزلاق الميكانيكي.
اترك منطقة فراغ مادية واضحة تمتد على الأقل 50 مم فوق وتحت جدران الغلاف الخارجي للوحدة. يضمن هذا الممر المستمر التشتت الحراري الطبيعي بالحمل الحراري ويترك مساحة هيكلية كافية لتوجيه حزم كابلات الإشارة متعددة الموصلات الكبيرة.
قم بتشغيل سلك ربط نحاسي قصير وثقيل من كتلة طرف الأرضي الهيكلي الوظيفي المحلي مباشرة إلى إطار اللوحة الفرعية لخزانة التحكم الكهربائي الرئيسية. اجعل مسار اتصال الأرضي قصيرًا قدر الإمكان لضمان التشتت الأقصى للضوضاء الصناعية عالية التردد المحيطة.
قم بتوصيل درع الشاشة المعدنية لكابل الاتصال الخارجي DeviceNet إلى نقطة تأريض بدقة عند طرف مصدر الطاقة الرئيسي للشبكة. لا تقم أبدًا بتوصيل أو ربط كابلات الإشارة أو خطوط الإدخال الحسية داخل مجاري الأسلاك المشتركة التي تحتوي على خطوط تيار متردد عالية الجهد أو موصلات محركات ثقيلة.
ما الذي يشكل حالة الأمان للمداخل والمخارج؟
تعرف حالة الأمان لكل من حلقات البيانات ونقاط الأجهزة الفيزيائية بأنها حالة إيقاف التشغيل.
هل يمكن استخدام عقد مخرجات الاختبار بأمان لتشغيل ملفات مساعدة ذات تيار منخفض؟
لا، مخرجات الاختبار ليست مخرجات أمان ويجب ألا تُستخدم أبدًا كوصلات قيادة مصنفة للسلامة.
ما هو الخطر الأساسي في الميدان الذي يعالجه دائرة نبضة الاختبار؟
يسمح بتتبع مستمر لإشارات الخط الدقيقة المتقطعة لتحديد تقاطعات الخطوط أو دوائر القصر المباشرة بين الأسلاك.
كيف يتم تعديل قيم عنوان الجهاز على هذه الوحدة بالتحديد؟
يتم تعيين عنوان العقدة يدويًا باستخدام مفاتيح دوارة ميكانيكية متاحة على لوحة الواجهة الأمامية.
ما التكوين المطلوب لمصدر الطاقة التيار المستمر الخارجي الذي يزود هذه الوحدة؟
يجب أن يمتلك خط التيار المستمر الأساسي خصائص عزل مزدوجة أو معززة لتلبية متطلبات السلامة الكهربائية.
ما هو الحد الأدنى للجهد الكهربائي الذي يُسجل كحالة تشغيل منطقية؟
تتطابق الإشارة الواردة مع حالة التشغيل المنطقية عندما يكون جهد الإدخال مساويًا أو أكبر من 11 فولت تيار مستمر.
هل يتطلب هذا الطراز تجهيزات خاصة للخزانة في البيئات المفتوحة؟
نعم، يجب تركيب الأجهزة في حاوية كهربائية مصنفة IP54 أو أعلى لمنع دخول الملوثات.
كيف تعكس المؤشرات الأمامية حالات الأعطال النشطة داخل كتلة الأجهزة؟
تغير أضواء الحالة MS و NS المثبتة في الأمام اللون أو فترات الوميض للكشف عن أعطال مميزة في الوحدة أو انقطاعات الاتصال.
هل يمكن لنقاط الإدخال التعامل مع زرين منفصلين لإيقاف الطوارئ بقناة واحدة؟
نعم، تسمح ملفات تعريف البرنامج بتكوين النقاط لتشغيل قناة واحدة مستقلة بدلاً من المراقبة ذات القناتين.
ما هو تنسيق الحزمة الذي يتعامل مع ملفات البيانات الفيزيائية لأدوات الطرف الثالث؟
توفر أوراق البيانات الإلكترونية المعلمات النصية المباشرة المطلوبة بواسطة برنامج أداة التكوين.
