الشركة المصنعة: Allen-Bradley
رقم المنتج: 1794-IE12
Country of origin:الولايات المتحدة
نوع المنتج: وحدة الإدخال التناظري
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 90ج
Dimensions: 46 مم × 94 مم × 53 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

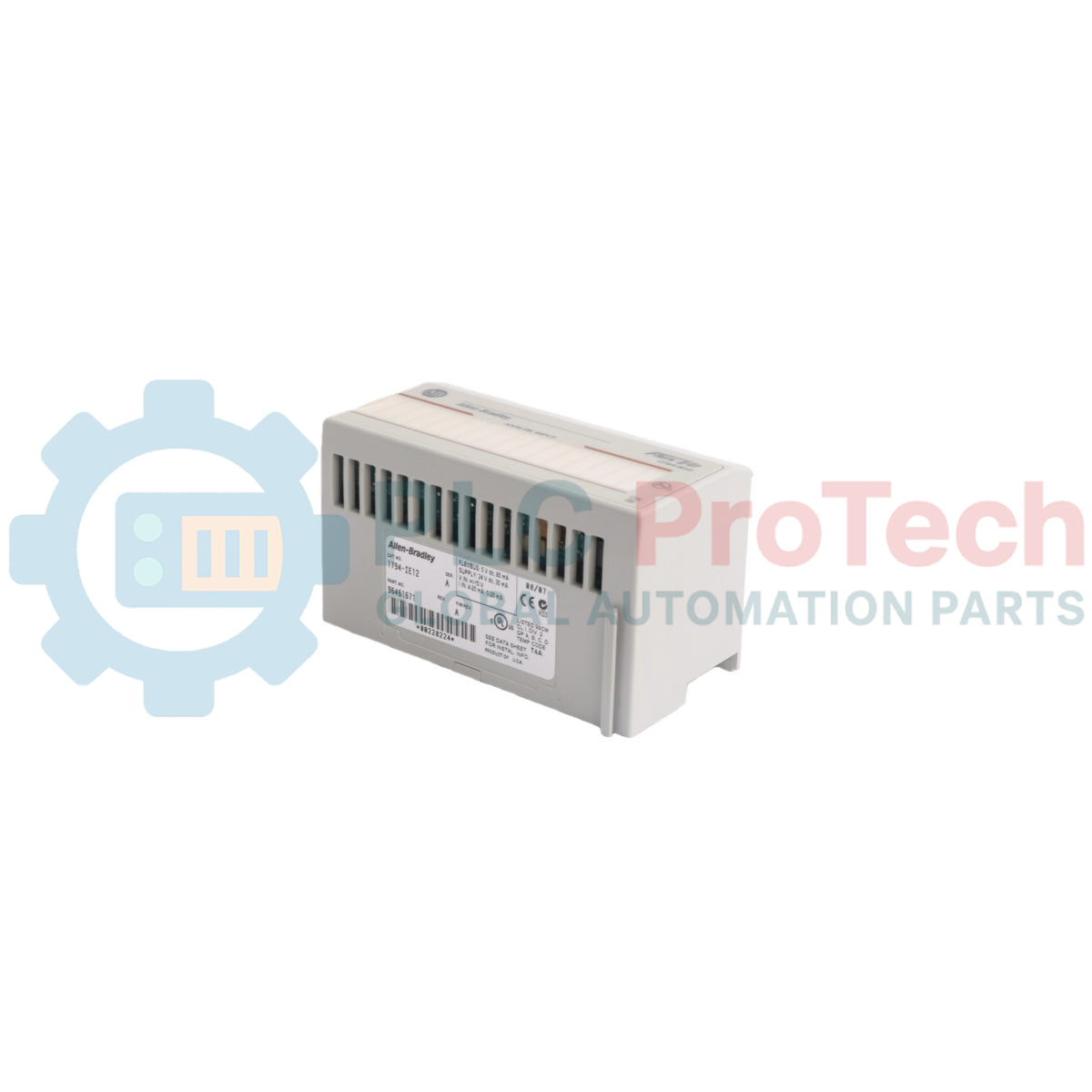

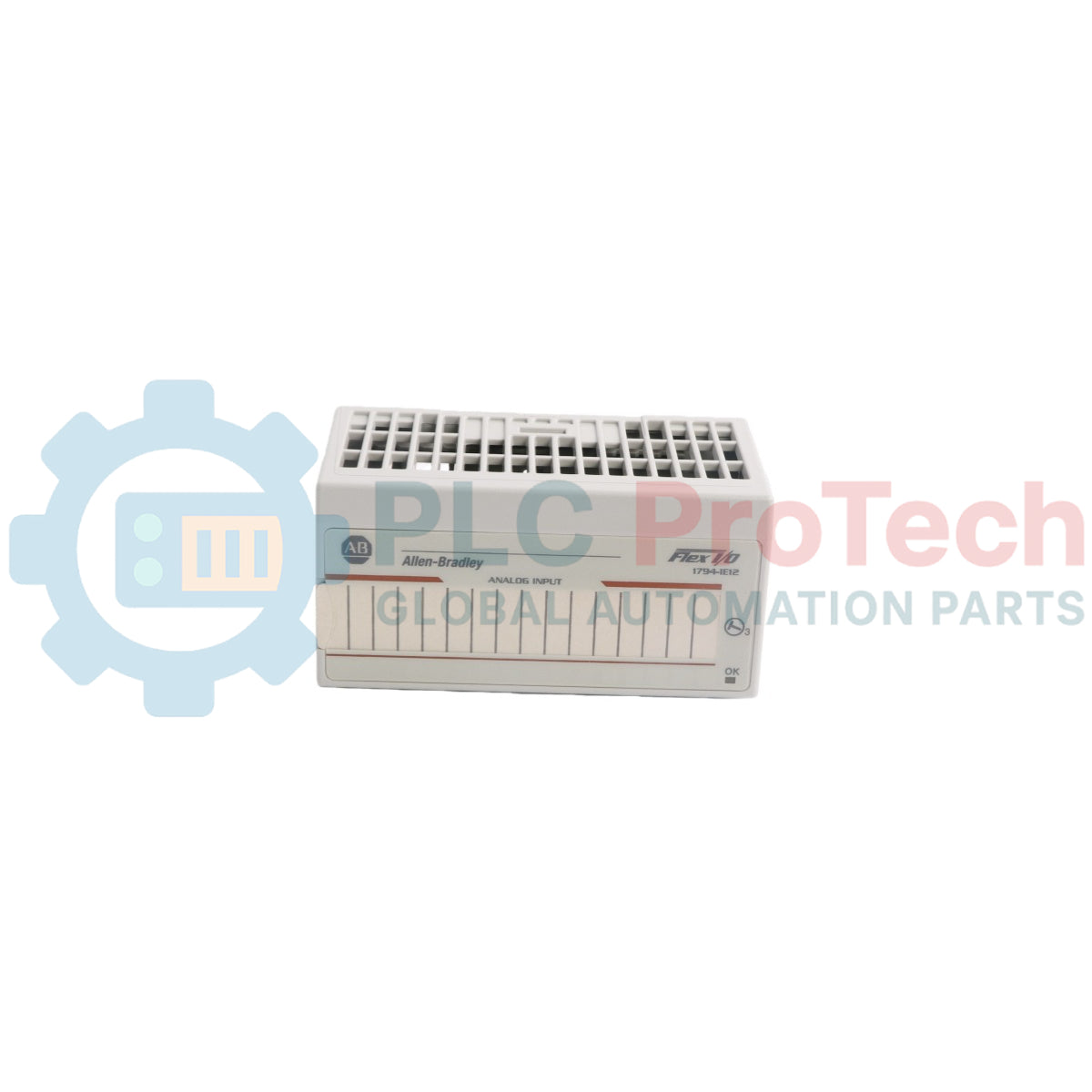

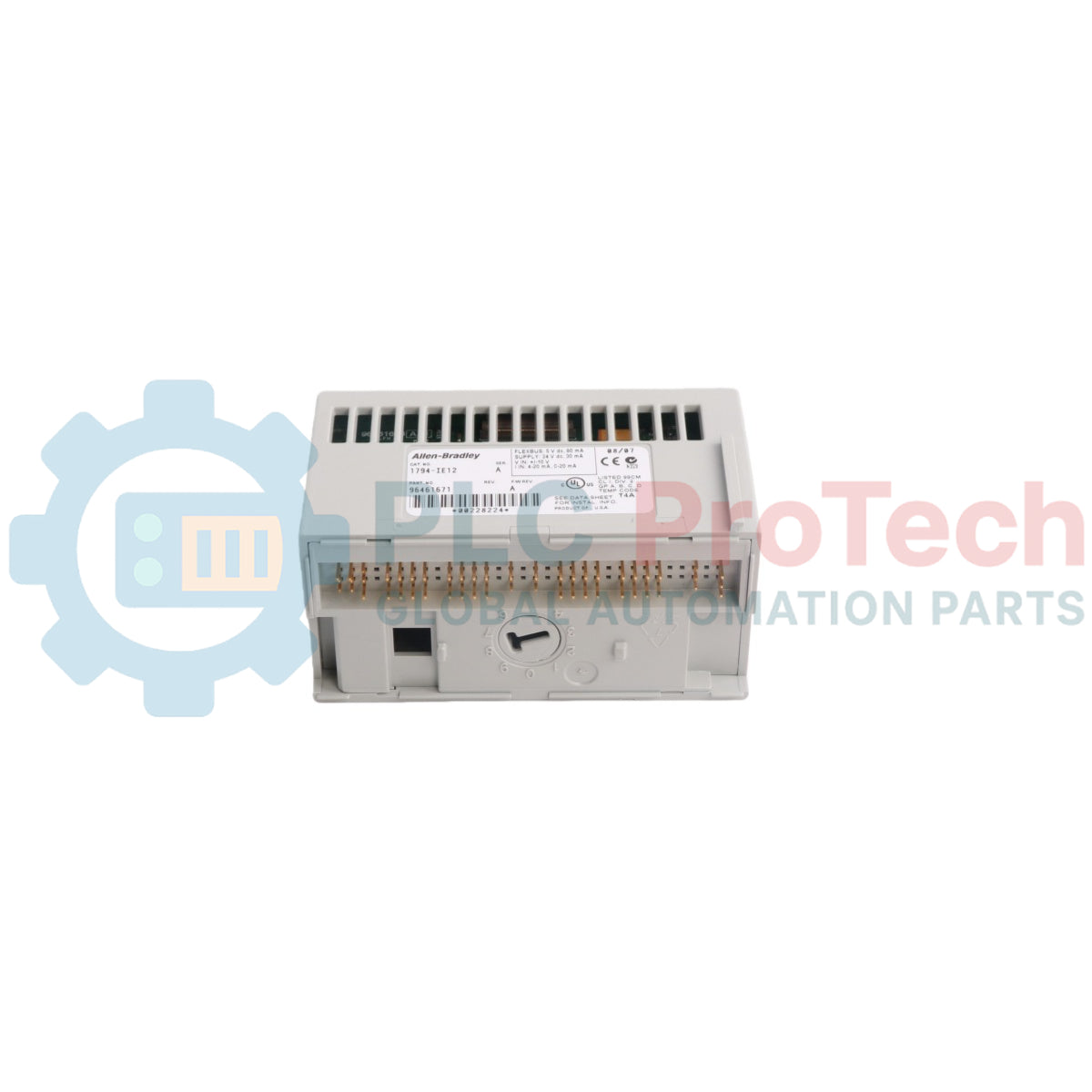

تُعد 1794-IE12 وحدة إدخال تناظرية عالية الكثافة، مصممة للعمل ضمن منصة الأجهزة الموزعة FLEX I/O. يوفر هذا المكوّن المعياري اثنتي عشرة قناة إدخال أحادية الطرف وغير معزولة، مصممة لتحويل إشارات التيار أو الجهد التناظرية الواردة من أجهزة الإرسال الصناعية إلى بيانات رقمية لمعالجتها. ومن خلال تركيب هذه الوحدة بجوار الآلات على سكة DIN محلية، يمكن للمنشآت الصناعية تقليل مسارات توصيلات الحقل بدرجة كبيرة، عبر إرسال البيانات إلى معالج مركزي باستخدام محول شبكة مناسب عبر EtherNet/IP أو ControlNet أو DeviceNet.
يعمل الجهاز ضمن نطاقات قابلة للاختيار، بما في ذلك 4 إلى 20 mA و0 إلى 10V DC، ويضم محولات تناظرية إلى رقمية بتقنية التقريب المتتالي لضمان تتبع القياسات بدقة. يتم توصيل 1794-IE12 مباشرة بوحدة قاعدة طرفية متوافقة، تتولى إدارة توصيلات الجانب الميداني وتوفر اتصال اللوحة الخلفية الداخلية. ويُعد هذا التصميم قياسيًا في تطبيقات المعالجة المستمرة، وأتمتة معالجة المياه، والتحكم في البنية التحتية لأنظمة التدفئة والتهوية وتكييف الهواء، ومراقبة توليد الطاقة المعقدة حيث تمثل كثافة أجهزة القياس متعددة القنوات عاملًا حاسمًا.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنعة | Rockwell Automation / Allen-Bradley |
| العلامة التجارية | FLEX I/O |
| رقم الجزء | 1794-IE12 |
| نوع الوحدة | وحدة إدخال تناظرية عالية الكثافة |
| عدد المدخلات | 12 قناة، أحادية الطرف، غير معزولة |
| نطاقات إشارة الإدخال | 4 إلى 20 mA، و0 إلى 20 mA، و+/-10V DC، و0 إلى 10V DC |
| الدقة | 12 بت أحادي القطبية، و11 بت ثنائي القطبية مع بت إشارة |
| مقاومة الإدخال (الجهد) | 100 kilohms كحد أدنى |
| مقاومة الإدخال (التيار) | 238 ohms اسمي |
| استهلاك تيار FlexBus | 80 mA عند 5V DC |
| جهد طاقة التيار المستمر الخارجية | 24V DC اسمي |
| نطاق طاقة التيار المستمر الخارجية | من 10V DC إلى 31.2V DC |
| درجة حرارة التشغيل | من 0 إلى 55 degC |
| درجة حرارة التخزين | -40 إلى 85 degC |
| الرطوبة النسبية | من 5% إلى 95% دون تكاثف |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن التقريبي | 0.09 kg |
| الأبعاد التقريبية | 46 mm x 94 mm x 53 mm |
| كتلة توصيل الأطراف | الوظيفة |
|---|---|
| المدخلات من 0 إلى 11 | عُقد إدخال الإشارة الموجبة أحادية الطرف |
| عودة الإشارة | أطراف عودة مشتركة تناظرية |
| +V (طاقة خارجية) | مدخل مصدر تشغيل خارجي بجهد 24V DC |
| COM (طاقة خارجية) | نقطة مرجعية لعودة طاقة التيار المستمر |
علّق الجزء العلوي من الهيكل البنيوي للوحدة في الحافة العلوية لمسار التثبيت القياسي لقضيب DIN مقاس 35 mm. أدر الجزء السفلي من الغلاف إلى الأسفل بإحكام حتى تتعشق مشابك القفل المدمجة مع الحافة السفلية للقضيب المعدني.
حاذِ مفاتيح التوجيه الموجودة على طول الحافة السفلية لوحدة الأجهزة مع القنوات المستقبلة في وحدة قاعدة التوصيلات الطرفية الموصلة مسبقاً. حرّك الوحدة مباشرة إلى الأسفل داخل الهيكل البنيوي للقاعدة حتى تُغلق مزاليج التثبيت.
استخدم كابلات زوجية ملتوية ومحمية لجميع خطوط الإدخال التناظرية. صِل أسلاك تصريف درع الكابل بالتأريض حصراً عند قضبان ناقل التأريض المخصصة في وحدة قاعدة التوصيلات الطرفية، لتجنب إنشاء حلقات تأريض عبر بيئة الموقع.
اعزل جميع قنوات إشارات أجهزة القياس التناظرية عن كابلات التيار المتردد الرئيسية عالية القدرة، وموصلات محركات مغيرات التردد، ودوائر التبديل الحثية عالية الحمل، للحد من الاقتران بالمجالات الكهرومغناطيسية وضوضاء الإشارة.
ما أنواع الإشارات التي يمكن لهذه الوحدة قبولها من أجهزة المجال؟
يمكن تهيئتها برمجيًا لقبول نطاقات تيار مستمر أو مجالات جهد تناظرية قياسية.
هل توفر هذه الوحدة عزلًا كهربائيًا بين قنوات الإدخال الفردية؟
لا، فالقنوات الاثنتا عشرة أحادية الطرف وتشترك في مسار رجوع داخلي مشترك للإشارة.
هل يستطيع المهندس استبدال هذه الوحدة بينما تظل سكة FLEX I/O الأخرى نشطة؟
نعم، تدعم الوحدة الإزالة والتركيب أثناء التشغيل، مما يتيح الخدمة الميدانية دون مقاطعة الاتصال بالوحدات المجاورة.
ماذا يحدث إذا انقطع سلك إشارة ميدانية أو انخفضت الإشارة إلى أقل من 4 مللي أمبير؟
يضبط سجل المعالجة بتًا يشير إلى انخفاض النطاق للقناة الداخلة المحددة، لتنبيه وحدة التحكم المنطقية بوجود عطل.
هل يلزم مصدر طاقة خارجي لتشغيل هذه الوحدة؟
نعم، تتطلب تغذية طاقة خارجية بجهد 24 فولت تيار مستمر موصّلة مباشرة عبر قاعدة الأطراف لتشغيل دوائر التحويل التناظري.
ما هياكل قواعد الأطراف الموصى بها لهذا المكوّن؟
تعمل الوحدة مع قواعد كتل أطراف متعددة، بما في ذلك تهيئات 1794-TB3G أو 1794-TB3GS، التي تتعامل مع العدد الكبير من الإشارات.
ما دقة التحويل الرقمي للمعلمات التناظرية الواردة؟
تستخدم الوحدة بنية محوّل تناظري إلى رقمي بدقة 12 بت لتمثيل القيم الميدانية داخل سجلات النظام.
هل يستطيع هذا الجهاز قياس نطاقات الجهد السالبة من المستشعرات؟
نعم، يمكن تهيئتها لمعالجة مدخلات جهد ثنائية القطبية ضمن نطاق من سالب 10 إلى موجب 10 فولت.
كيف تتم برمجة نطاق الإشارة المحدد لقناة ما؟
يتم تحديد نطاقات الهندسة بكتابة كلمات تكوين محددة إلى سجلات مخرجات الوحدة عبر بيئة برامج PLC.
هل تتطلب الوحدة معايرة ميدانية قبل بدء تشغيل المصنع؟
تتم معايرة الوحدة أثناء الإنتاج في المصنع، ولكن يمكن مراقبة إعدادات الصفر والمدى وضبطها إلكترونيًا من خلال النظام المضيف.
