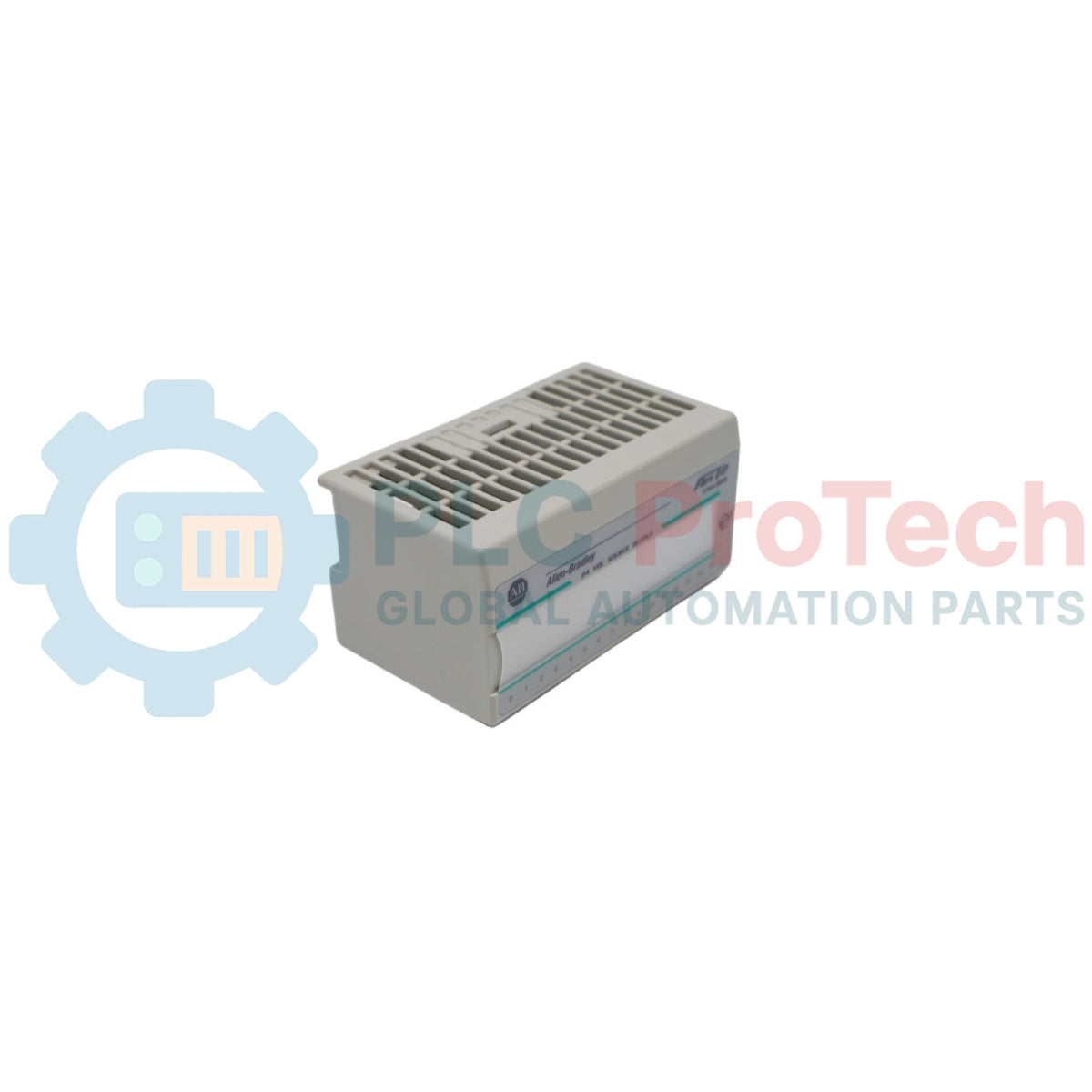

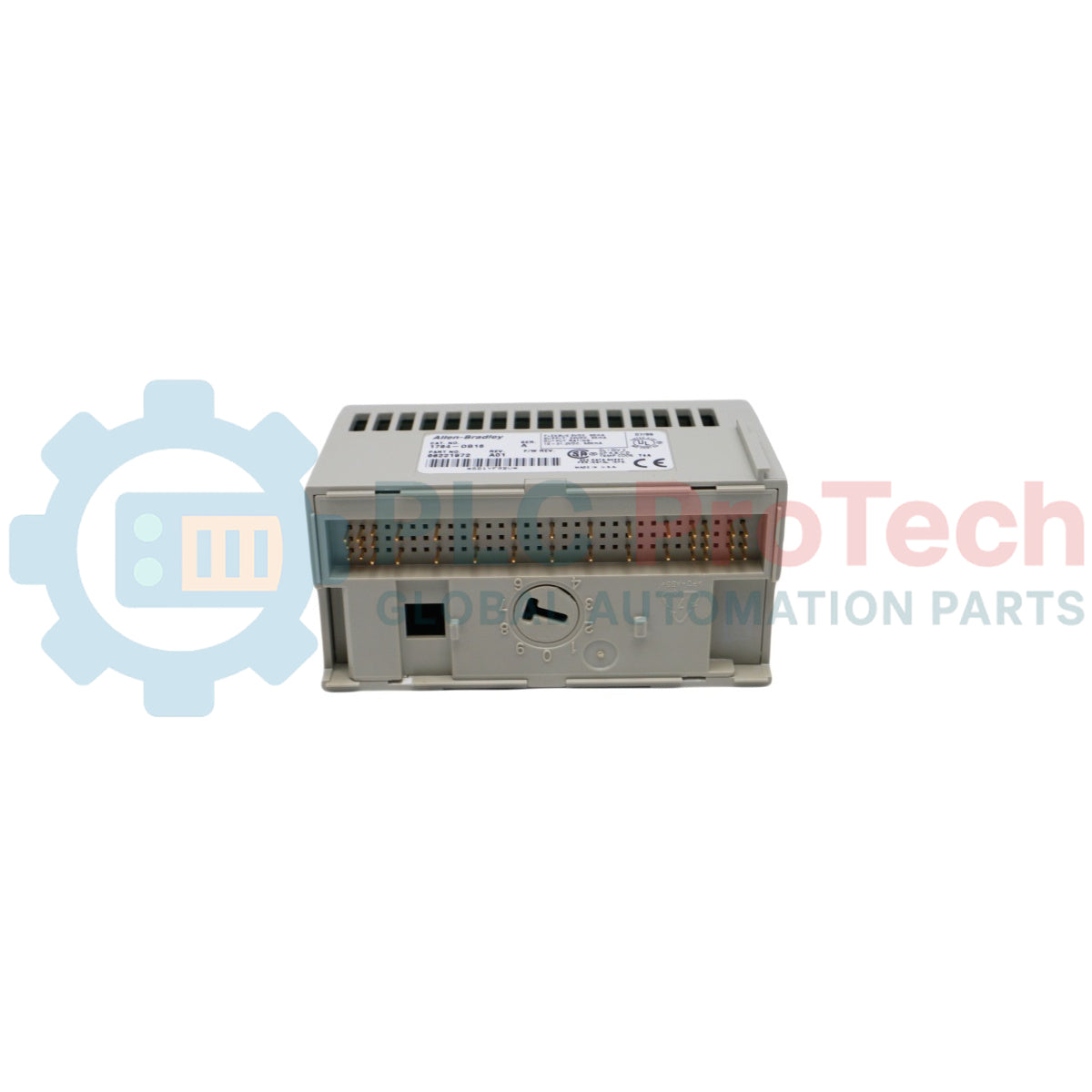

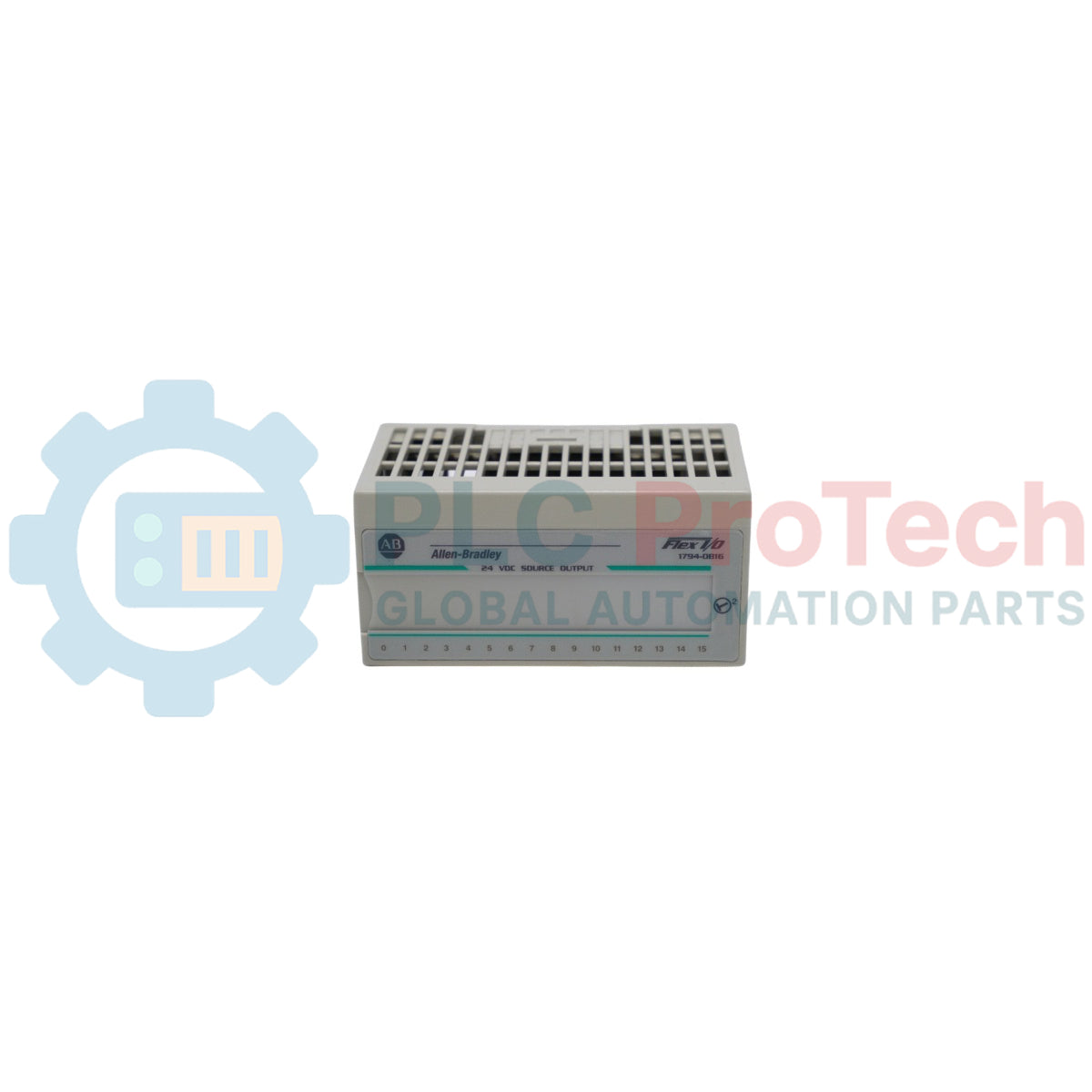

تُعد 1794-OB16 وحدة خرج رقمية عالية الكثافة تعمل ضمن البنية الموزعة FLEX I/O. تتصل هذه المكوّنة المادية مباشرة بقواعد التوصيل القياسية لتوفير إشارات مصدر تيار مستمر بجهد أربعة وعشرين فولتًا (24V DC) لمشغلات ومؤشرات ومرحلات وسيطة ميدانية متنوعة. ومن خلال تحويل أوامر المنطق الإلكتروني من وحدة معالجة مركزية إلى عمليات تبديل مادية، يتيح الجهاز توسيع طوبولوجيات التحكم بطريقة معيارية بعيدًا عن الهيكل الرئيسي عبر شبكات صناعية مثل EtherNet/IP أو ControlNet أو DeviceNet، وذلك بإضافة محول شبكة مناسب.
تضم هذه الوحدة ست عشرة قناة خرج مستقلة وغير معزولة، مهيأة في طوبولوجيا مصدر تيار، وتسحب تيار التشغيل مباشرة من ناقل طاقة خارجي عبر مجموعة قاعدة التوصيل. تتميز 1794-OB16 بمؤشرات تشخيص داخلية توفر بيانات استكشاف الأخطاء وإصلاحها محليًا لفرق الصيانة الكهربائية، مما يسهّل التحقق أثناء تركيب الخطوط والصيانة الوقائية في مصانع العمليات المستمرة ومنشآت مناولة المواد وخطوط تصنيع السيارات.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنّعة | Rockwell Automation / Allen-Bradley |
| العلامة التجارية | FLEX I/O |
| رقم الجزء | 1794-OB16 |
| نوع الوحدة | وحدة مخارج رقمية ذات تغذية |
| عدد المخارج | 16، غير معزولة |
| جهد حالة التشغيل الاسمي | 24V DC |
| نطاق جهد التشغيل | من 10V DC إلى 31.2V DC |
| معدل تيار حالة التشغيل | 0.5 A كحد أقصى لكل قناة (8.0 A كحد أقصى لكل وحدة) |
| حد تيار الاندفاع | 2 A لمدة 50 مللي ثانية، قابل للتكرار كل ثانيتين |
| تبديد الطاقة | 4.3 W كحد أقصى عند 31.2V DC |
| استهلاك تيار FlexBus | 80 mA عند 5V DC |
| تيار التسرب في حالة الإيقاف | 0.5 mA كحد أقصى |
| درجة حرارة التشغيل | من 0 إلى 55 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | من 5% إلى 95% دون تكاثف |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن التقريبي | 0.08 كجم |
| الأبعاد التقريبية | 46 مم × 94 مم × 53 مم |
| دبوس قاعدة الأطراف (1794-TB3 نموذجيًا) | الوظيفة |
|---|---|
| الدبوس 0 إلى الدبوس 15 | قنوات المخارج من 0 إلى 15 |
| V | مدخل مصدر طاقة 24V DC للمخارج ذات التغذية |
| COM | مسار الإرجاع المشترك للتيار المستمر |
علّق الجزء العلوي من الوحدة تحت الحافة العلوية لقضيب DIN القياسي مقاس 35 مم. أدر الهيكل إلى الأسفل حتى تتشابك آلية القفل المدمجة بإحكام مع الحافة السفلية لقضيب التثبيت.
حاذِ الأخاديد الجانبية للوحدة مع قضبان التوجيه الموجودة على وحدة قاعدة الأطراف المثبتة مسبقًا، مثل 1794-TB2 أو 1794-TB3. اضغط إلى الأسفل بإحكام حتى تستقر الوحدة بالكامل ويثبت مزلاج التثبيت في مكانه.
احرص على فصل قنوات أسلاك المخارج المنفصلة فعليًا عن خطوط التيار المتردد ذات الجهد العالي وأسلاك تغذية محركات التشغيل. استخدم صواني أسلاك مجمعة لتقليل التداخل المتبادل والاضطراب الكهرومغناطيسي المحيط عبر موصلات الإشارة.
تحقق من أن أسلاك الطاقة الخارجية بجهد 24V DC مثبتة بإحكام في وصلات الناقل المقابلة على كتلة قاعدة الأطراف. افصل قواطع الخط الرئيسي قبل إجراء توصيلات الأطراف لمنع حدوث قصر غير مقصود في المكونات.
ما هو اتجاه التبديل لهذه الوحدة المحددة؟
تعمل الوحدة وفق تصميم مصدر للتيار، إذ توصل 24 فولت تيار مستمر من ناقل التغذية إلى جهاز الحمل الموصل عندما تنتقل نقطة الخرج إلى الحالة العالية النشطة.
هل يتضمن هذا الجهاز حواجز عزل فردية بين القنوات؟
لا، النقاط الست عشرة غير معزولة وتستخدم خط طاقة داخليًا مشتركًا ومرجعًا مشتركًا عبر لوحة دوائر الوحدة.
هل يمكن استبدال وحدة تالفة مع بقاء قاعدة التوصيلات الطرفية مزودة بالطاقة؟
نعم، يتيح الهيكل المادي إزالة الوحدة واستبدالها أثناء التشغيل، لكن يجب عزل طاقة المشغلات في جانب الحقل لمنع الحركة العرضية للمعدات.
ما قواعد التوصيلات الطرفية الموصى بها للتركيب؟
تتوافق الوحدة مع قواعد توصيل طرفية قياسية، بما في ذلك 1794-TB2 و1794-TB3 و1794-TBN و1794-TB3S، وفقًا لتخطيط إنهاء التوصيلات المطلوب.
ماذا تمثل مصابيح LED الصفراء الموجودة على اللوحة الأمامية؟
يتوافق كل مؤشر مرقّم مع نقطة خرج، ويضيء عند تلقي القناة أمرًا منطقيًا بالتشغيل.
هل توجد حماية مدمجة من زيادة التيار أو قصر الدائرة لكل قناة؟
تعتمد الوحدة على الصمامات الخارجية أو الخصائص الكهربائية لدائرة المصدر لمنع تلفها بسبب الحمل الزائد عند حدوث قصر خارجي.
ما سعة التيار لكل نقطة عند تفعيل جميع القنوات؟
يمكن لكل قناة توفير ما يصل إلى 0.5 أمبير بشكل مستمر، شريطة ألا يتجاوز إجمالي استهلاك التيار التراكمي للوحدة الحد الأقصى الإجمالي البالغ 8.0 أمبير.
كيف تتواصل الوحدة مع وحدة تحكم ControlLogix رئيسية؟
تنقل البيانات عبر اللوحة الخلفية إلى وحدة محول شبكة مثبتة في أقصى الجانب الأيسر من مجموعة قضبان DIN المحلية.
ما الحد الأدنى لجهد التشغيل المطلوب لتحقيق تبديل مستقر للخرج؟
يتطلب نطاق التشغيل الكهربائي الموثوق حدًا أدنى لجهد دخل قدره 10 فولت تيار مستمر لتشغيل دوائر الخرج الداخلية ذات الحالة الصلبة.
هل تشمل عملية الشراء هذه وحدة قاعدة كتلة التوصيلات الطرفية؟
لا، يمثّل رقم الجزء هذا وحدة التوصيل الإلكترونية فقط، ولذلك يجب توفير قاعدة التوصيلات الطرفية بشكل منفصل.
