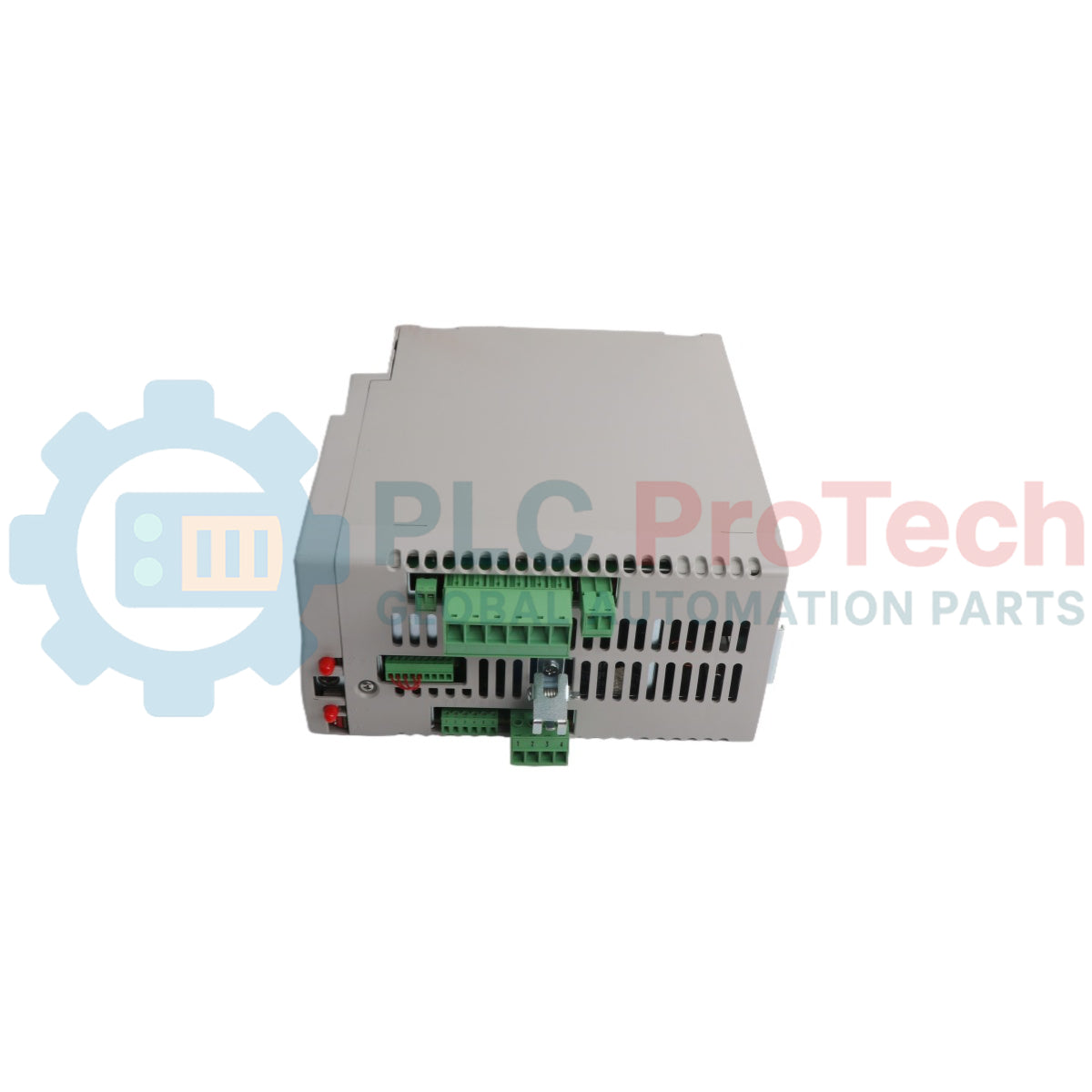

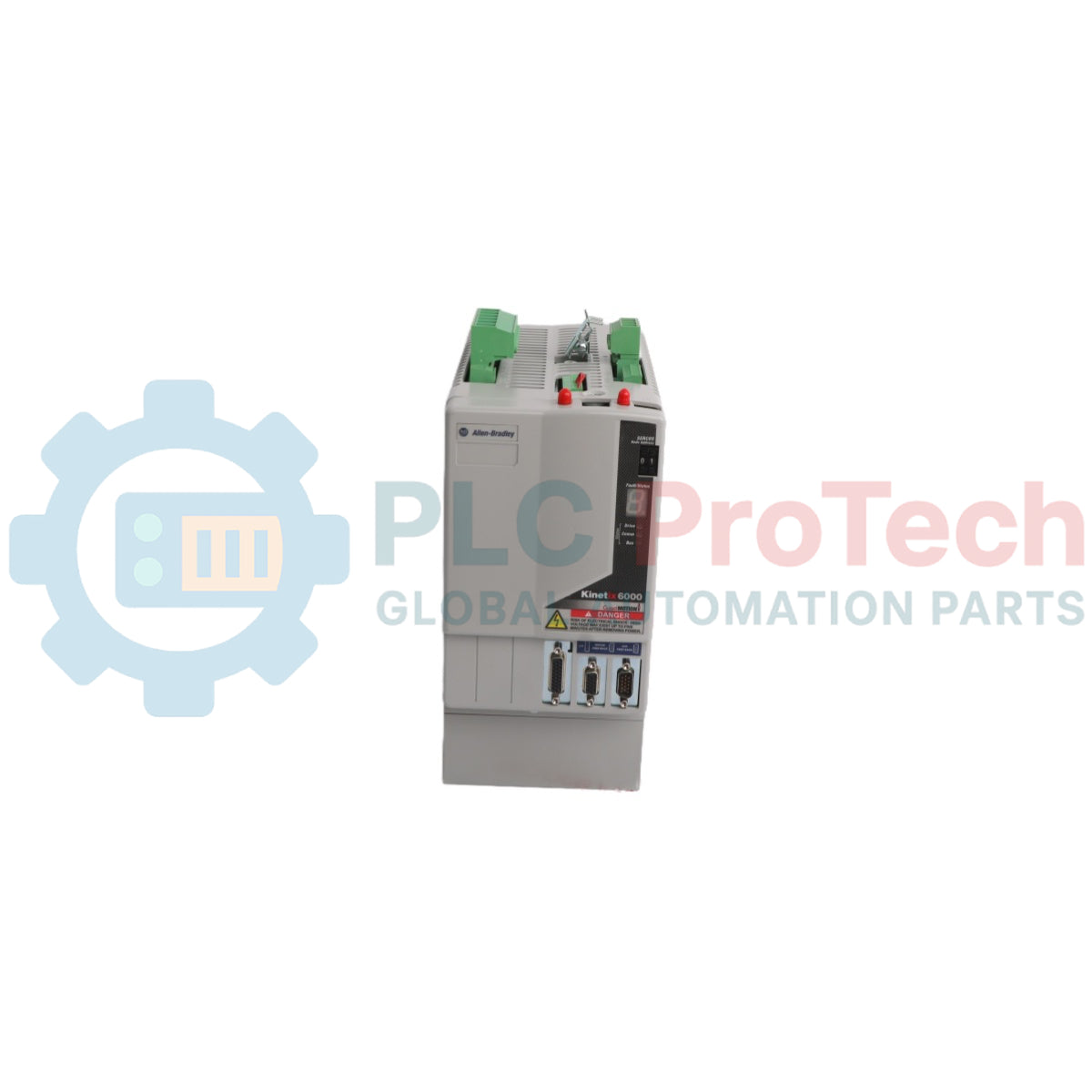

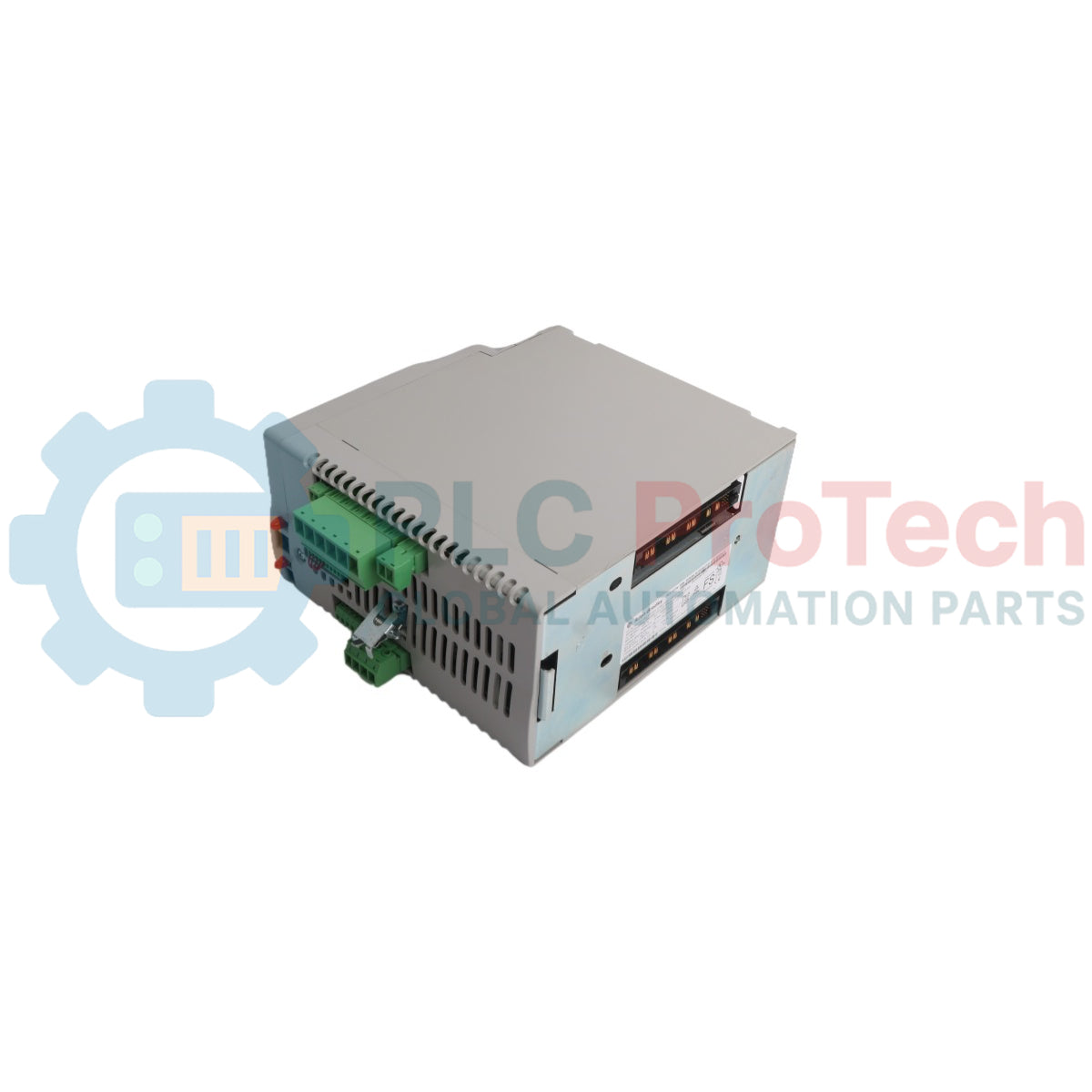

2094-BC01-M01-S هي وحدة محور متكاملة Kinetix 6000 تجمع بين قسمي المحول والعاكس ضمن نظام سيرفو معياري متعدد المحاور. توفر الوحدة من فئة 400 فولت طاقة ناقل تيار مستمر وتتحكم في محور سيرفو متصل.
تقبل الوحدة دخل تيار متردد ثلاثي الطور ضمن نطاق محدد من 324 إلى 528 فولت RMS. وتبلغ تصنيفات دخل التيار المتردد الاسمية 360 فولت تيار متردد و480 فولت تيار متردد. يوفر قسم المحول قدرة خرج مستمرة تبلغ 6 كيلوواط لناقل التيار المستمر. ويوفر قسم العاكس تيار خرج مستمرًا يبلغ 9 أمبير.
تدعم واجهة SERCOS المتكاملة الاتصال عبر الألياف الضوئية ضمن طوبولوجيات الشبكات الخطية أو الحلقية. تشمل أجهزة الواجهة المتوافقة وحدة ControlLogix 1756-MxxSE ووحدة CompactLogix 1768-M04SE وبطاقة اتصال PCI 1784-PM16SE.
يستقبل المحرك إشارات التغذية الراجعة من المحركات الدورانية والمحركات الخطية والمشغلات الخطية المتوافقة. تشمل عائلات المحركات المدعومة Kinetix MP وKinetix TL/TLY وKinetix RDB و1326AB ومحركات F-Series. وتشمل المنتجات الخطية المدعومة محركات LDC-Series وLDL-Series والمشغلات الخطية LDAT-Series.
تمنع وظيفة الفصل الآمن لعزم الدوران المتكاملة إنتاج عزم دوران المحرك بعد تشغيل دائرة الأمان. تُثبَّت الوحدة مباشرةً على قضيب طاقة Kinetix لتركيبها ضمن مجموعة محرك متعددة المحاور.
| الطراز القابل للطلب | السلسلة والمراجعة |
|---|---|
| 2094-BC01-M01-S Ser A | 2094-BC01-M01-S/A، السلسلة A، المراجعة A |
| 2094-BC01-M01-S Ser B | 2094-BC01-M01-S/B، السلسلة B، المراجعة B |
| 2094-BC01-M01-S Ser C | 2094-BC01-M01-S/C، السلسلة C، المراجعة C |
| الشركة المصنّعة | Allen-Bradley |
|---|---|
| خط المنتجات | Kinetix 6000 |
| رقم الجزء | 2094-BC01-M01-S |
| UPC | 820919595653 |
| نوع المنتج | وحدة محور مدمجة |
| تكوين الوحدة | محول وعاكس مدمجان |
| فئة الجهد | فئة 400 فولت |
| نطاق جهد دخل التيار المتردد | من 324 إلى 528 فولت RMS، ثلاثي الطور |
| جهد دخل التيار المتردد الاسمي | 360 فولت تيار متردد / 480 فولت تيار متردد |
| جهد دخل التيار المستمر | من 458 إلى 747 فولت تيار مستمر |
| تردد الخط | من 47 إلى 63 هرتز |
| قدرة الخرج المستمرة إلى الناقل | 6 كيلوواط |
| قدرة خرج العاكس المستمرة | 3.9 كيلوواط |
| تيار خرج العاكس المستمر | 9 أمبير |
| قدرة الخرج القصوى | 12 كيلوواط |
| زيادة جهد الناقل | 425 فولت تيار مستمر |
| انخفاض جهد الناقل | 275 فولت تيار مستمر |
| الكفاءة | 97% |
| واجهة الاتصال | واجهة SERCOS للألياف الضوئية |
| طوبولوجيات الشبكة المدعومة | خطي وحلقي |
| موضع التركيب | قضيب الطاقة |
| خلوص التركيب | 50.8 مم (2.0 بوصة) |
| الحد الأدنى لعمق الحاوية | 198 مم (7.8 بوصة) |
| البُعد A | 272 مم (10.7 بوصة) |
| البُعد B | 249 مم (9.8 بوصة) |
| البُعد D | 0 مم (0 بوصة) |
| البُعد E | 256 مم (10.1 بوصة) |
| البُعد F | 287 مم (11.3 بوصة) |
| الوزن | 12.00 رطل (5.44 كجم) |
تتوافق القيم البُعدية مع الوحدة المركّبة على قضيب الطاقة Bulletin 2094. :contentReference[oaicite:0]{index=0}
| وظيفة الأمان | إيقاف العزم الآمن |
|---|---|
| تصنيف السلامة الوظيفية | PLe / SIL 3 وفقًا للمعيار ISO 13849-1 |
| تطبيقات الفئة 3 وفقًا للمعيار EN 954-1 | قد تكون هناك حاجة إلى مرحّل أمان خارجي |
