لوحة تشغيل البدء التدريجي SMC من Allen-Bradley، الطراز 41391-701-51

الوصف

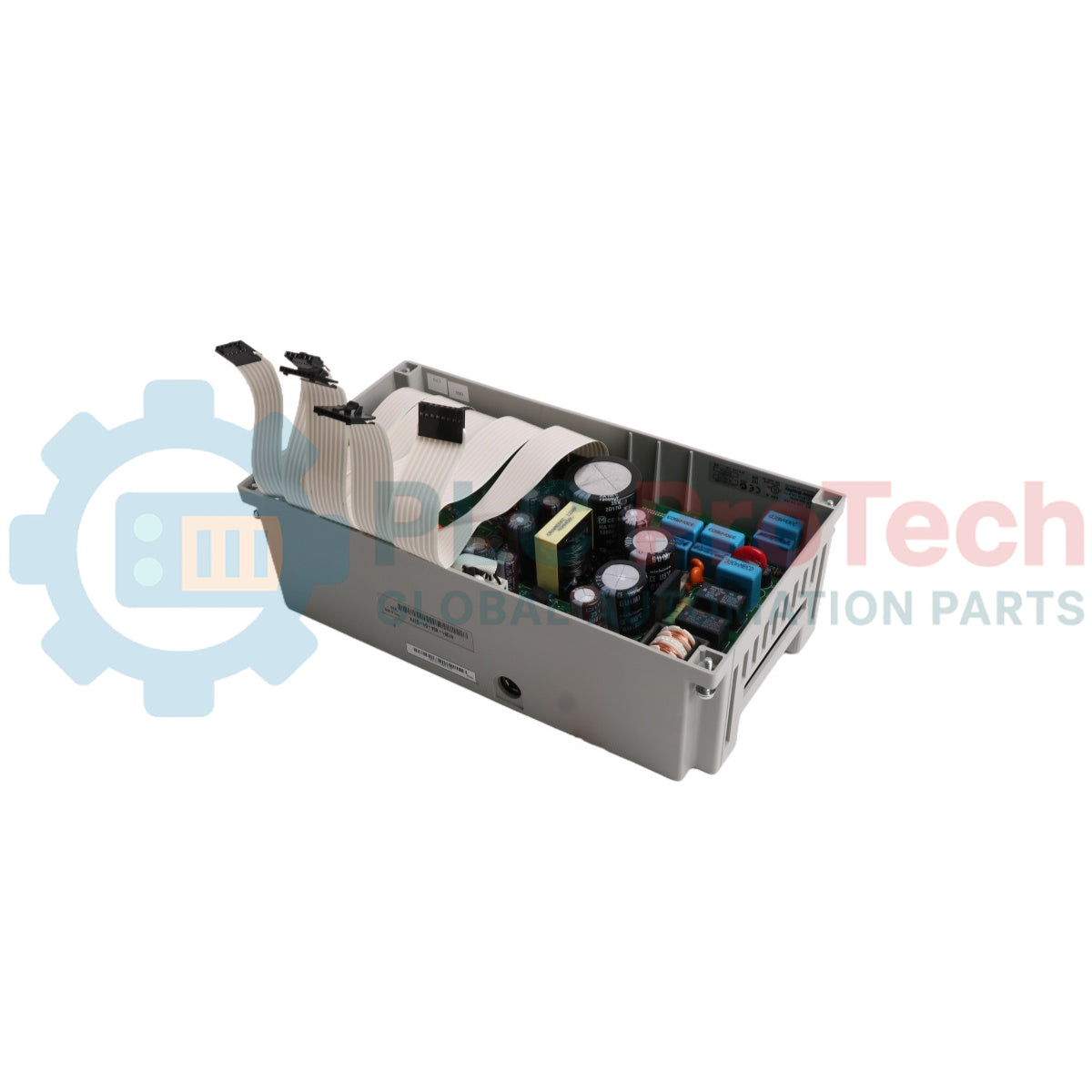

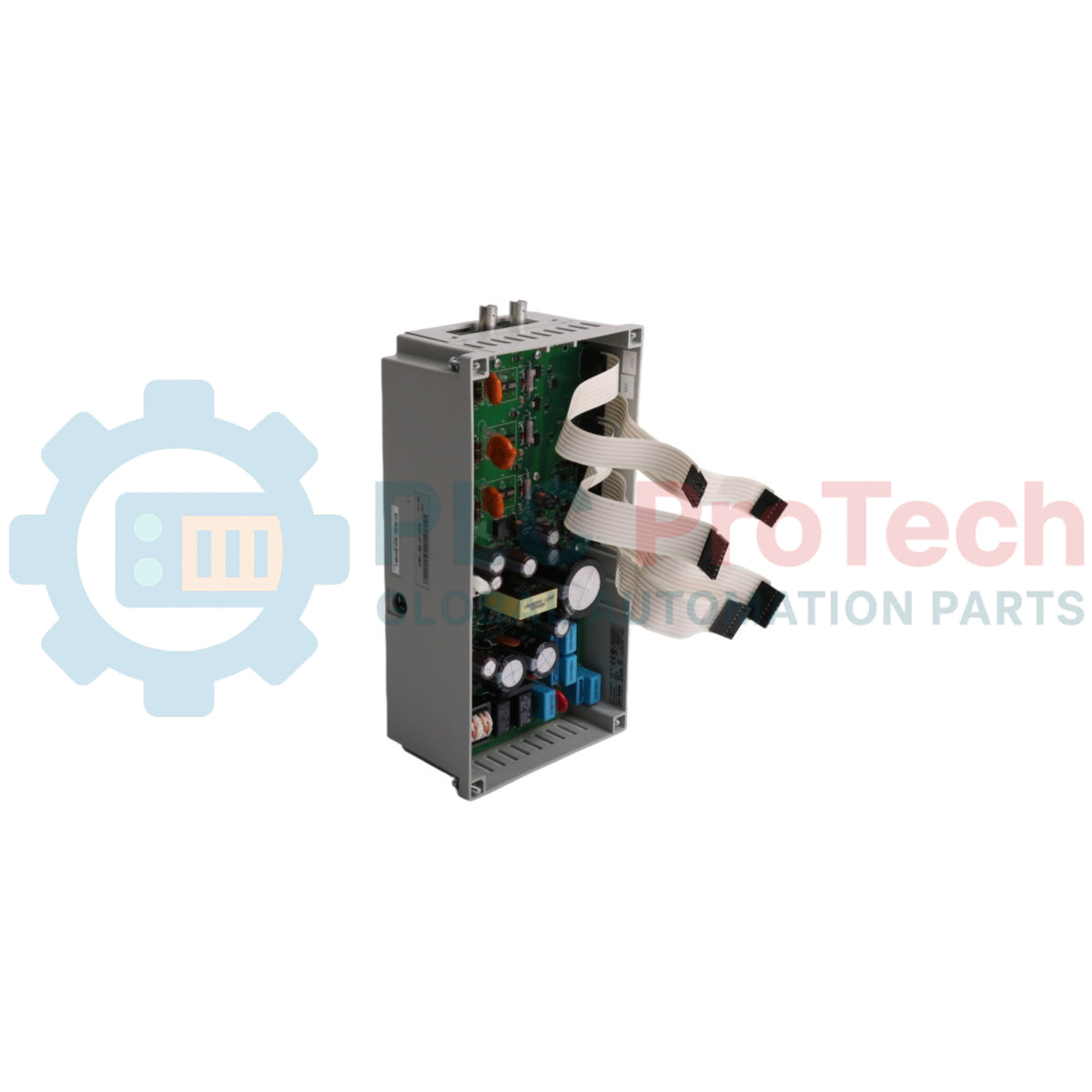

إن Allen-Bradley 41391-701-51 عبارة عن لوحة دوائر مطبوعة صناعية مصممة للعمل كـ لوحة تشغيل البدء التدريجي SMC مخصصة. تعمل ضمن مجموعات وحدات التحكم في المحركات ذات الحالة الصلبة لتنظيم إشارات البوابة وإدارة توزيع طاقة البوابة أثناء مرحلتي تسارع المحرك وتباطئه في أنظمة التحكم الصناعية بالمحركات. وبفضل محولاتها المدمجة، تعزل لوحة الدوائر المطبوعة القابلة للتثبيت دوائر التحكم عن جهود الخطوط عالية القدرة، مع إدارة تحويل الجهد الداخلي. وتتضمن الواجهة مجموعات دقيقة من رؤوس أطراف التوصيل لتوجيه الإشارات المنطقية من وحدة التحكم الرئيسية مباشرةً إلى كتل الثايرستور أو أشباه الموصلات القوية الخارجية، مما يضمن استقرار توزيع التيار في بيئات التصنيع الثقيلة.

الميزات

• محولات مدمجة على اللوحة توفر تحويل الجهد محليًا والعزل الكهربائي.
• تصميم مخصص قابل للتثبيت لضمان الدمج الآمن داخل حاويات وحدات التحكم القياسية بالمحركات.
• واجهة أطراف توصيل متعددة النقاط تحتوي على موصلات منفصلة متعددة السنون لتوزيع محفزات البوابة الداخلية وحلقات التغذية الراجعة المنطقية.

التطبيقات

• أنظمة وحدة التحكم الذكية بالمحرك (SMC) ومبدئات التشغيل الصناعية ذات الحالة الصلبة.
• لوحات التحكم في تسارع المحركات للخدمة الشاقة وبدء تشغيلها التدريجي.
• تجميعات تحفيز أشباه الموصلات عالية القدرة والتحكم في الطور.

المواصفات الفنية

التوصيلات/الواجهات

إرشادات التركيب

• تثبيت الهيكل: ثبّت لوحة الدوائر المطبوعة بإحكام باستخدام نقاط التثبيت المخصصة للحفاظ على وضع ثابت داخل خزانة وحدة التحكم الصناعية وتقليل الإجهاد الميكانيكي.
• محاذاة الواجهة: طابق جميع رؤوس أطراف التوصيل ذات 4 و6 و8 سنون مع ضفائر الأسلاك المقابلة من المصنع، وتحقق من مفاتيح التوجيه لتجنب أعطال عدم المحاذاة قبل تثبيت الوصلات.
• التأريض الكهروستاتيكي: استخدم إجراءات المناولة المناسبة الآمنة من التفريغ الكهروستاتيكي (ESD)، بما في ذلك سوار معصم مؤرض للفني، عند إعداد النظام أو صيانته لحماية المكونات ذات الحالة الصلبة من التفريغ العابر.
