طقم SGCT متطابق PowerFlex 7000 ‏Allen-Bradley 81001-450-52-R

الوصف

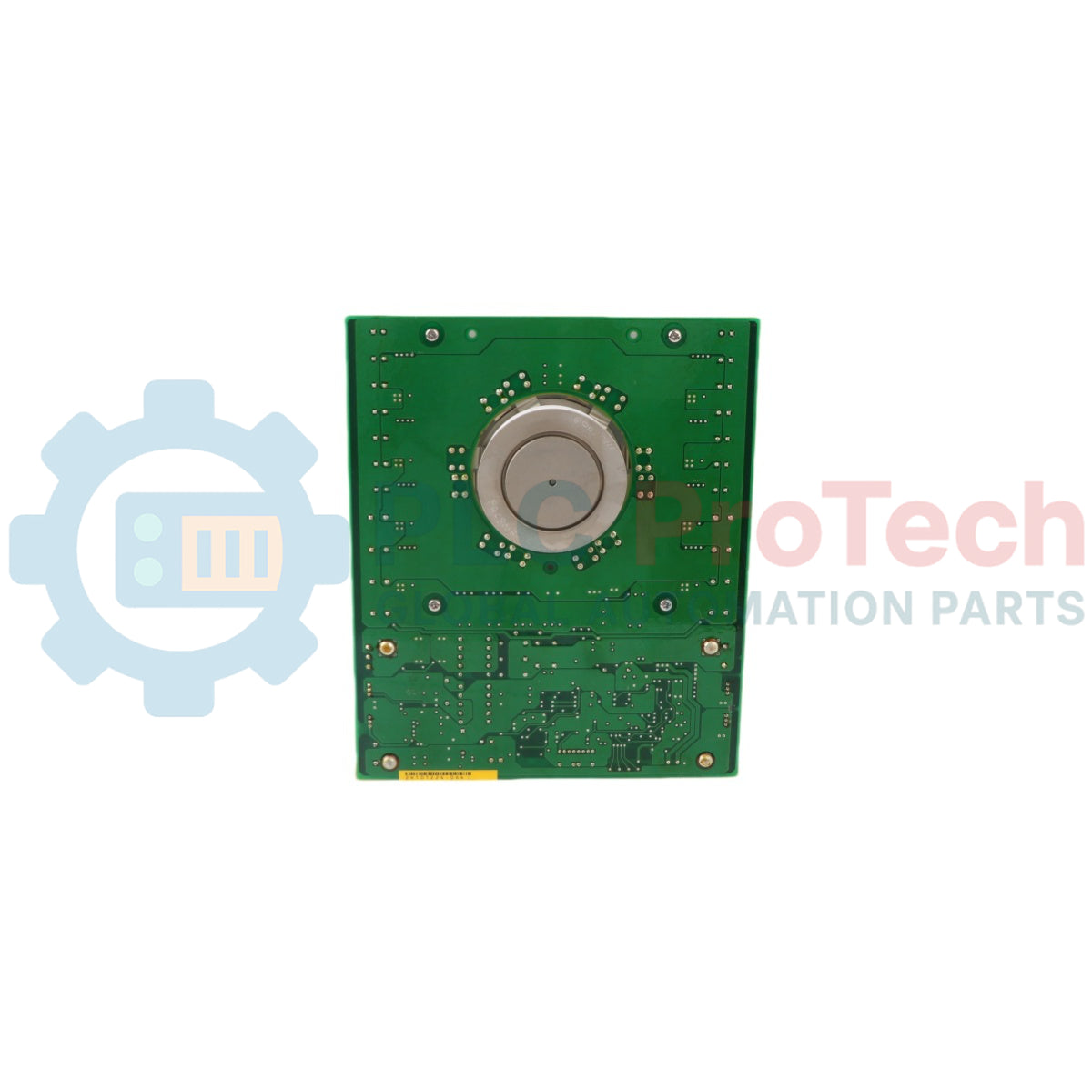

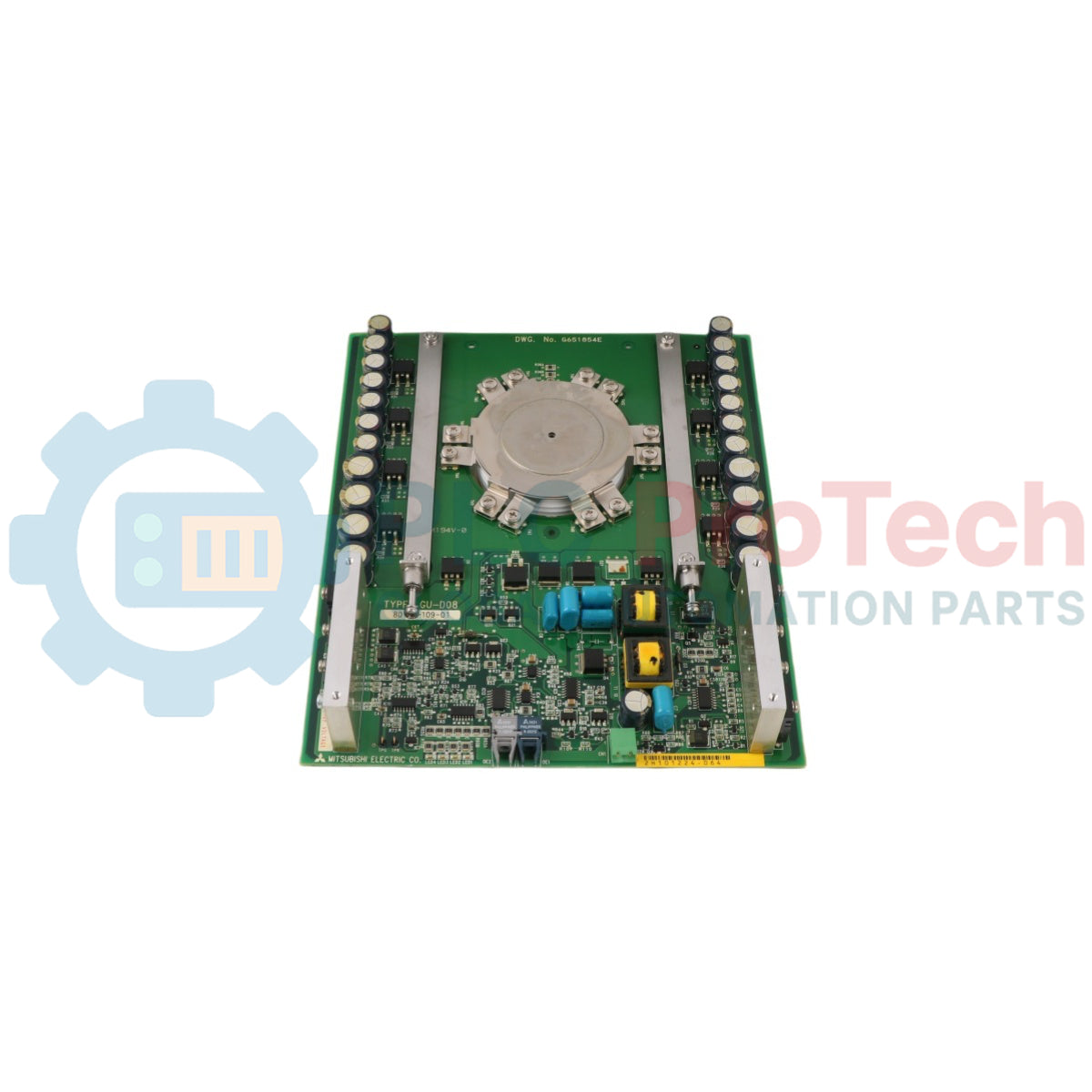

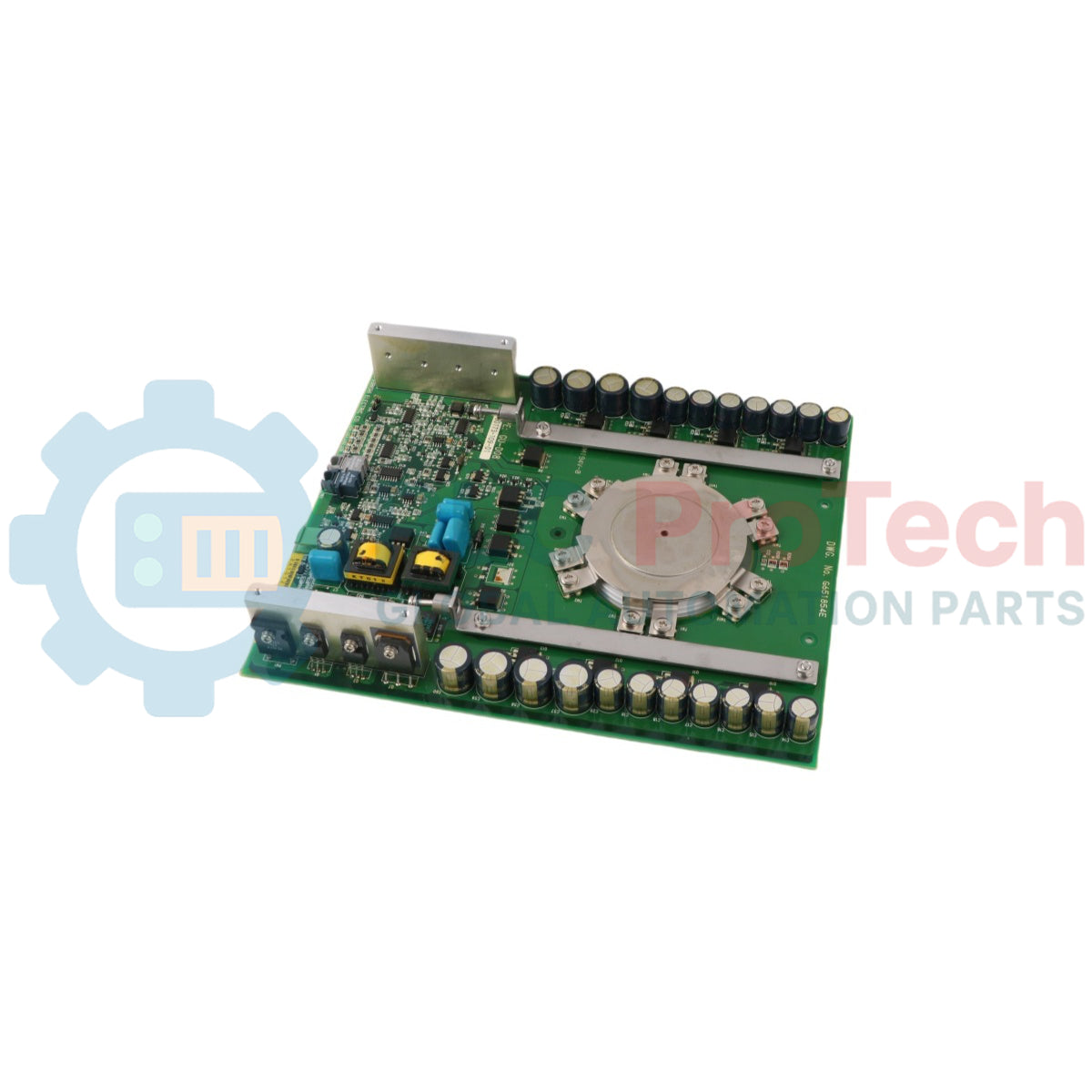

إن Allen-Bradley 81001-450-52-R عبارة عن مجموعة مجمّعة تحتوي على زوج متطابق من ثايرستورات البوابة المتناظرة المُبدّلة (PKGD (2) SGCT MATCHED SET) بقدرة تحمل تبلغ 800A، ومصممة للاستخدام في محركات التردد المتغير ذات الجهد المتوسط. صُممت مجموعة مفاتيح القدرة شبه الموصلة هذه خصيصًا لوحدات العاكس والمقوم ضمن أنظمة محركات PowerFlex 7000 المبردة بالسائل أو بالهواء. ومن خلال توفير لوحات دوائر تشغيل البوابة بالقرب من الثايرستورات، تنشئ المجموعة مسارًا منخفض الحث يضمن أداء تشغيل للبوابة عالي الكفاءة ومتجانسًا عبر أطوار المحرك. وتعمل هذه المجموعة شبه الموصلة كمكوّن أساسي في طوبولوجيات عاكس مصدر التيار (CSI) المُعدّل بعرض النبضة (PWM)، إذ تتولى تحويل الطاقة ذات السعة العالية مع دعم نمط فشل آمن لا يتضمن تمزقًا أو قوسًا كهربائيًا، للحفاظ على سلامة الحاوية في ظروف الأعطال.

الميزات

• هندسة المكوّنات المتطابقة: تُورَّد على شكل زوج مُعاير في المصنع من جهازَي SGCT، للحفاظ على التناظر الكهربائي الدقيق وتقاسم التيار المتوازن أثناء مراحل التوصيل.
• تكامل تشغيل البوابة: تتميز بلوحات دوائر تشغيل البوابة المثبتة مباشرةً بالمفاتيح شبه الموصلة لتحسين توقيت نقل الإشارات.
• واجهة تبريد مزدوجة الجوانب: مصممة للوضع بين كتل التبريد المبردة بالسائل لإدارة متطلبات تبديد الحرارة القصوى عند الحمل الكامل.
• سعة عالية لجهد الذروة العكسي: مصممة لدعم الطوبولوجيات المتصلة على التوالي لزيادة إجمالي سعة حجب الجهد عبر شبكة الجهد المتوسط.

التطبيقات

• وحدات أطوار العاكس وهياكل المقوم المُعدّل بعرض النبضة (PWMR) ضمن محركات PowerFlex 7000 ذات الجهد المتوسط.
• منصات التحكم في المحركات الصناعية للخدمة الشاقة التي تتطلب تبديل قدرة بسعة 800A.
• أنظمة دفع السفن، ومضخات استخراج النفط والغاز، وناقلات التعدين، وأنظمة معالجة المياه ذات السعة الكبيرة التي تستخدم تقنية عاكس مصدر التيار.

المواصفات الفنية

إرشادات التركيب

• الحماية من التفريغ الكهروستاتيكي: يحتوي هذا الجهاز على إلكترونيات شديدة الحساسية. استخدم سوار معصم مؤرضًا وإجراءات للتحكم في الكهرباء الساكنة متوافقة مع الأدلة المناسبة للحماية من التفريغ الكهروستاتيكي أثناء المناولة.
• استبدال المجموعة بالكامل في الوقت نفسه: لضمان خصائص تشغيل موحدة للبوابة وتوزيع مناسب للحمل، استبدل المكونات دائمًا ضمن مجموعاتها الكاملة المتطابقة في المصنع.
• التحقق من ضغط التثبيت: ثبّت المجموعة داخل إطار PowerCage من خلال التحقق من توافق قوة التثبيت مع المواصفات الأصلية. تأكد من إمكانية تدوير الحلقة الدالة الموجودة على رأس المشبك بأطراف الأصابع مع وجود مقاومة متوسطة، وألا تدور بحرية.
• محاذاة الواجهة الحرارية: تأكد من المحاذاة الصحيحة بين أسطح الجهاز وكتل التبريد المحيطة المبردة بالسائل للحفاظ على مقاومة حرارية منخفضة. لا تعترض مسار أنابيب سائل التبريد ولا تثنه.
• التحقق من انعدام الجهد: قبل العمل داخل خزانة المحوّل، طبّق إجراءات القفل ووضع بطاقات التحذير بالكامل، وانتظر 10 دقائق على الأقل لتبديد الطاقة المخزنة، واستخدم جهاز قياس جهد عالٍ للتحقق من خلو جميع الدوائر تمامًا من الجهد.
