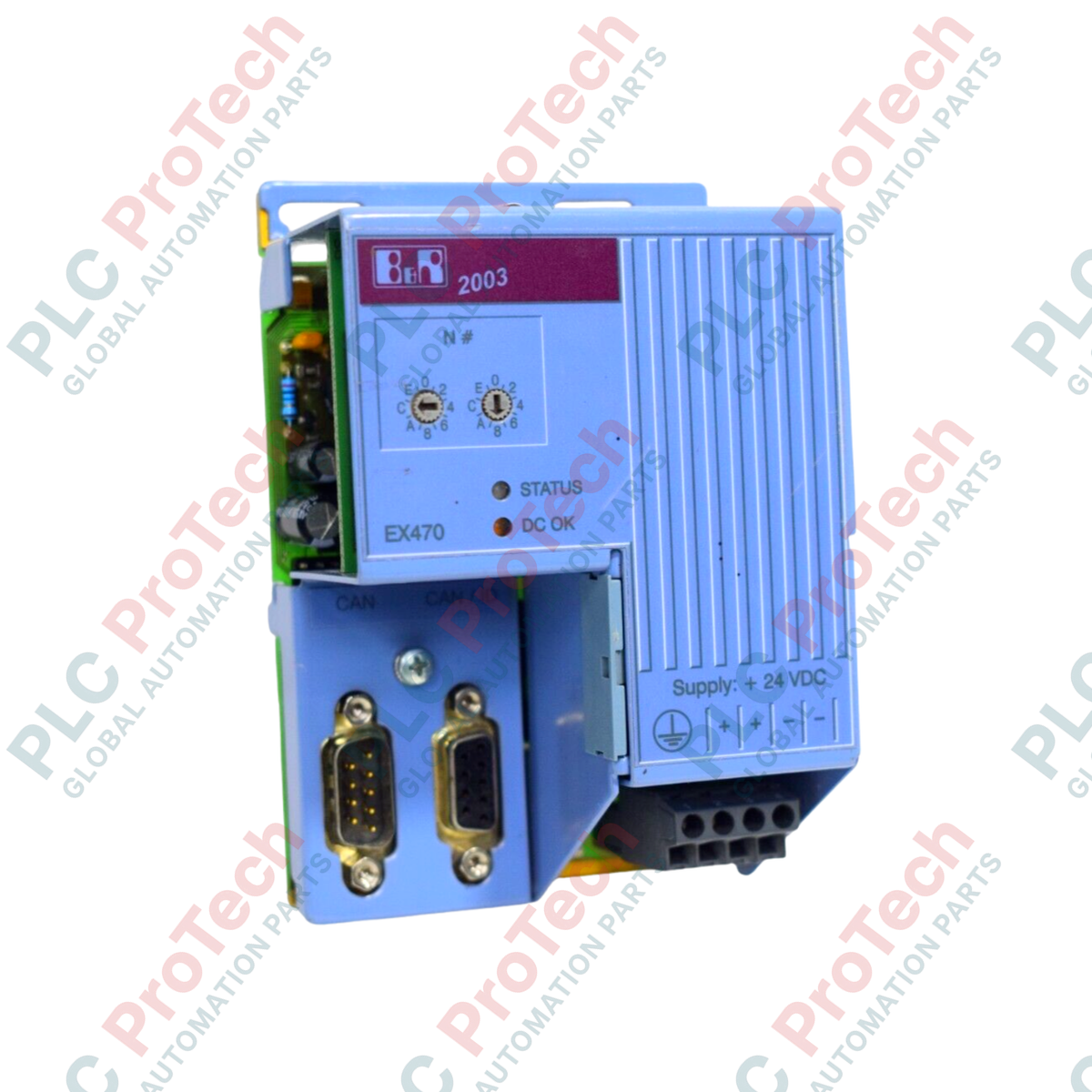

وحدة تحكم ناقل CAN B&R 7EX470.50-1 2003

نظرة عامة على المنتج

يُعد 7EX470.50-1 (7EX470.50-1) وحدة تحكم CAN bus قابلة للشبكة مصممة لهندسة التحكم الصناعي من سلسلة B&R 2003. تعمل هذه الوحدة كجسر اتصال حيوي، حيث تسهل تبادل البيانات الموثوق بين أنظمة الإدخال/الإخراج الموزعة ووحدة التحكم الرئيسية عبر واجهتين CAN معزولتين كهربائيًا. يركز تصميمها على استمرارية التشغيل في بيئات عالية الضوضاء، مثل أنظمة مناولة المواد واسعة النطاق، واللوجستيات الآلية، وتطبيقات التحكم في الحركة متعددة المحاور، حيث يكون الاتصال الشبكي القوي ضروريًا لمنع توقف النظام بأكمله.

التكوين الفني

تم بناء 7EX470.50-1 لدمج الشبكات عالية الأداء، ويتميز بواجهتي CAN معزولتين كهربائيًا لمنع تداخل حلقات الأرض. تتيح الوحدة تكوينًا دقيقًا لمعلمات الشبكة، بما في ذلك تعريف العقدة ومعدل البود، عبر مفتاح أرقام مدمج يقع على اللوحة الأمامية.

فيما يتعلق بإدارة الطاقة، تعمل الوحدة على مصدر طاقة 24 فولت تيار مستمر قياسي (بنطاق تشغيل من 18 فولت إلى 30 فولت). بالإضافة إلى استهلاكها الخاص للطاقة (بحد أقصى 20 W)، تعمل كنقطة توزيع طاقة، حيث توفر 14.5 W من الطاقة الخارجة لدعم وحدات الإدخال/الإخراج والوحدات القابلة للتركيب بالبراغي المتصلة. تبسط هذه التوصيلات المدمجة توصيلات الخزانة وتضمن بقاء الوحدات الطرفية مزودة بالطاقة باستمرار ضمن نظام رف 2003.

المواصفات الفنية

الأسئلة الشائعة

ما هو الغرض من مفتاح الأرقام على الوحدة؟

مفتاح الأرقام هو واجهة مادية تُستخدم لضبط عنوان عقدة CAN ومعدل البود يدويًا، مما يضمن التعرف الصحيح على وحدة التحكم من قبل النظام الرئيسي أثناء التشغيل.

كيف تفيد العزل الكهربائي شبكة CAN bus؟

يحمي العزل الكهربائي محولات الاتصال في الوحدة من ارتفاعات الجهد واختلافات جهد الأرض بين العقد المختلفة على الشبكة، مما يزيد بشكل كبير من موثوقية الشبكة ويمنع تلف المنافذ.

هل يمكنني توصيل الطاقة بشكل متسلسل عبر هذه الوحدة؟

يوفر 7EX470.50-1 طاقة خرج بقوة 14.5 W للوحدات المجاورة للإدخال/الإخراج ضمن نفس الرف. تأكد من أن إجمالي طلب الطاقة للوحدات المتصلة لا يتجاوز هذا التصنيف.

ماذا يحدث إذا انخفض جهد الإدخال إلى أقل من 18 فولت تيار مستمر؟

تم تحديد تشغيل الوحدة بين 18 و30 فولت تيار مستمر. قد يؤدي التشغيل تحت هذا الحد إلى اتصال غير مستقر، فقدان تزامن الشبكة، أو إعادة تعيين محتملة للوحدة.

أفضل ممارسات التثبيت والشبكة

• إنهاء CAN: تأكد من أن كلا طرفي شبكة CAN bus مرفقان بمقاوم 120 أوم. عدم إنهاء الحافلة بشكل صحيح غالبًا ما يؤدي إلى انعكاسات الإشارة، والتي تظهر كأخطاء اتصال متقطعة أو حالات "bus off".
• اختيار الكابل: استخدم كابلات ملتوية مزدوجة معزولة عالية الجودة مصممة خصيصًا لتطبيقات CAN bus. تجنب تمرير كابلات الاتصال بالتوازي مع خطوط الجهد العالي أو كابلات طاقة محركات القيادة لتقليل التداخل الكهرومغناطيسي.
• بروتوكول التأريض: حافظ على نظام تأريض متسق عبر الشبكة بأكملها. بينما تكون واجهات الوحدة معزولة، يجب ربط درع الكابل بأرض وظيفية نظيفة في نقطة مركزية واحدة لضمان تشتت فعال للضوضاء.
• مطابقة معدل البود: يجب تكوين جميع العقد على شبكة CAN لنفس معدل البود. استخدم مفاتيح الأرقام المدمجة بعناية؛ حيث أن عدم تطابق معدل البود سيمنع الوحدة من الانضمام إلى الشبكة وقد يسبب إطارات خطأ على الحافلة.
