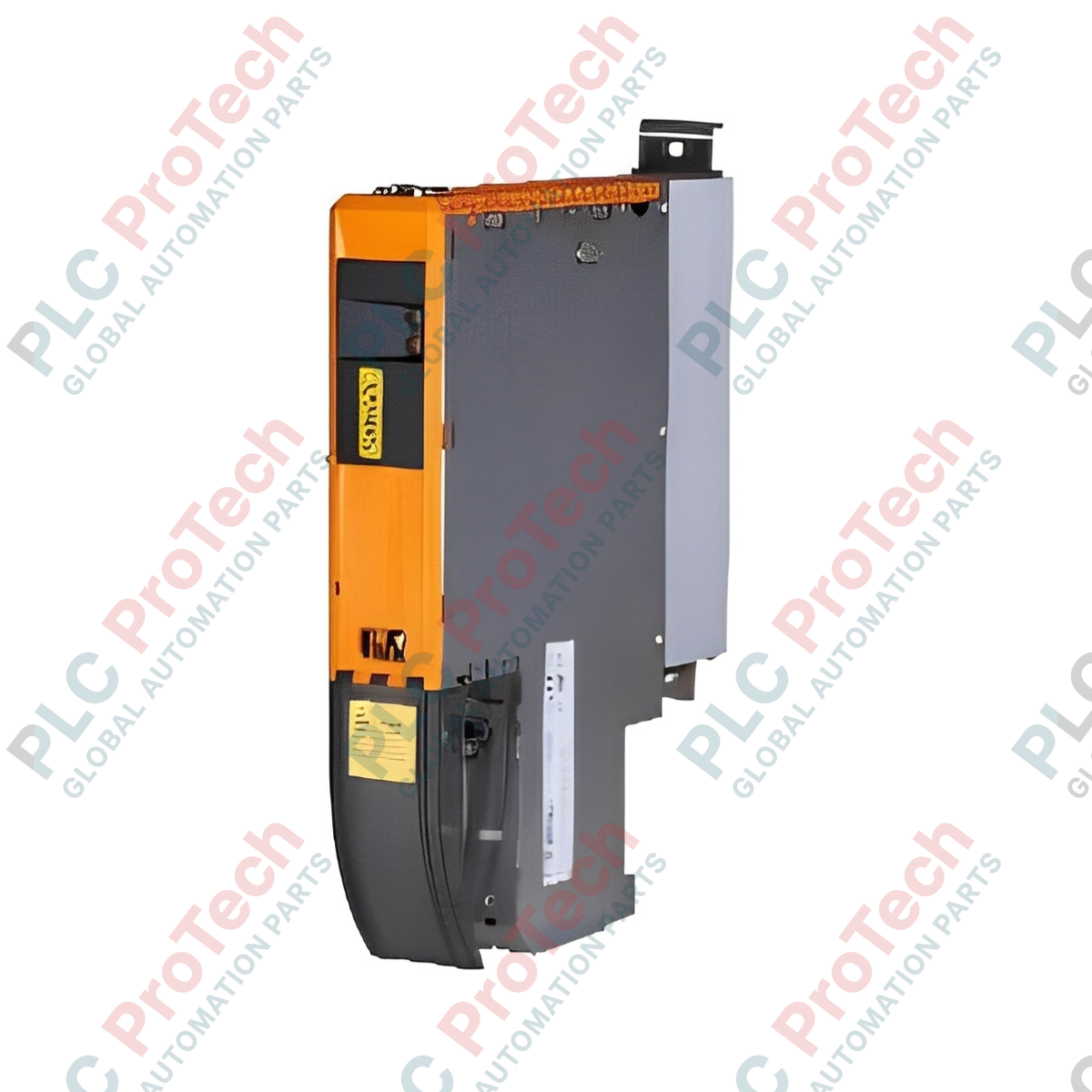

وحدة العاكس SafeMOTION ACOPOSmulti B&R 8BVI0110HWSS.000-1

نظرة عامة على المنتج

يُعد 8BVI0110HWSS.000-1 (8BVI0110HWSS.000-1) وحدة عاكس ACOPOSmulti عالية الأداء مصممة لتطبيقات التحكم في الحركة التي تتطلب أمانًا وظيفيًا متقدمًا. تم تصميم هذه الوحدة للتركيب على الحائط، وتدمج تقنية SafeMOTION وتدعم تغذية مرتدة من مشفر EnDat 2.2، مع تصنيف تيار مستمر يبلغ 15.1 A لدعم المحاور الثانوية ذات العزم العالي، والمفاصل الروبوتية، والآلات المتزامنة عالية السرعة. كعنصر أساسي في منصة محركات B&R ACOPOSmulti، تستخدم هذه الوحدة بنية الحافلة المشتركة للتيار المستمر لتحسين كفاءة الطاقة من خلال الكبح التجديدي، مما يسمح بإعادة توزيع الطاقة الحركية داخل شبكة المحرك بدلاً من تبديدها كحرارة.

التكوين الفني

تم بناء هذه الوحدة للدقة والموثوقية، مع دمج إدارة طاقة متطورة ومنطق أمان متقدم.

• الأمان الوظيفي المدمج: يشير التعيين "AS" إلى وجود وظائف أمان متقدمة، مما يسمح بالتنفيذ المباشر لوظائف إيقاف العزم الآمن (STO) وغيرها من إجراءات التوقف الحرجة على مستوى الأجهزة، متوافقًا مع متطلبات SIL 3 / PL e دون الحاجة إلى قواطع إضافية.

• تغذية مرتدة EnDat 2.2: دعم أصلي لواجهات مشفر EnDat 2.2 الرقمية يتيح تغذية مرتدة عالية الدقة للموقع والسرعة، مما يضمن تزامنًا مطلقًا في مسارات متعددة المحاور المعقدة.

• تعددية الأداء: يمكن للمهندسين تحسين مرحلة العاكس لتلبية متطلبات التطبيق المحددة عن طريق اختيار ترددات التبديل 5 كيلوهرتز، 10 كيلوهرتز، أو 20 كيلوهرتز، كل منها يخضع لصيغ خسارة محددة لضمان الامتثال الحراري.

• إدارة الطاقة: مع سعة إدخال تبلغ 23.5 ميكروفاراد، تحافظ الوحدة على أداء مستقر أثناء التبديل عالي التردد، بينما يضمن جهد إدخال المنطق المنظم 25 VDC معالجة إشارة تحكم متسقة حتى أثناء تقلبات جهد حافلة التيار المستمر.

المواصفات الفنية

الأسئلة الشائعة حول الأجهزة الصناعية

ما هي ميزة واجهة EnDat 2.2 في هذه الوحدة؟

توفر واجهة EnDat 2.2 رابطًا رقميًا ثنائي الاتجاه مع مشفر المحرك. هذا يحسن من مقاومة التداخل الكهرومغناطيسي ويسمح للمحرك بقراءة الموقع والسرعة بالإضافة إلى معلمات المحرك وبيانات التشخيص مباشرة من المشفر، مما يبسط عملية التشغيل والصيانة على المدى الطويل.

كيف تؤثر قدرة SafeMOTION على تكامل الماكينة؟

تلغي SafeMOTION الحاجة إلى مرحلات أمان خارجية وقواطع ميكانيكية في العديد من التطبيقات. من خلال معالجة إشارات الأمان مباشرة داخل أجهزة العاكس، يمكن للنظام الانتقال إلى حالة آمنة بسرعة وموثوقية أكبر، مما يقلل بشكل كبير من وقت التوقف المرتبط بمنطق الأمان السلكي.

كيف أحسب الحمل الحراري لنظام تبريد الخزانة الخاص بي؟

فقدان الطاقة مرتبط مباشرة بتردد التبديل المختار والتيار التشغيلي ($I_M$). على سبيل المثال، عند 10 كيلوهرتز، استخدم الصيغة $(0.49 \times I_M^2 + 4.7 \times I_M + 95)$ واط. هذه القيمة، بالإضافة إلى استهلاك المساعد البالغ 18 W والأجهزة الطرفية المتصلة، تحدد إجمالي الحرارة التي يجب أن يكون نظام التهوية أو التكييف في الخزانة قادرًا على إزالتها.

إرشادات التشغيل الميداني والسلامة

بروتوكول عزم حافلة التيار المستمر

عند ربط 8BVI0110HWSS.000-1 بحافلة التيار المستمر المشتركة ACOPOSmulti، تأكد من شد جميع براغي تثبيت الأطراف وفقًا لمواصفات المصنع. الاتصالات الفضفاضة في هذه النقاط ذات التيار العالي تولد تسخينًا موضعيًا وارتفاعات في جهد التموج يمكن أن تؤدي إلى أعطال في العاكس. تحقق دائمًا من تفريغ جهد الحافلة إلى أقل من 42 VDC باستخدام مقياس متعدد معاير قبل لمس هذه الاتصالات.

تأريض وتظليل خطوط المشفر

نظرًا للطبيعة عالية السرعة لاتصال EnDat 2.2، فإن تأريض درع الكابل أمر حاسم. استخدم فقط الكابلات المظللة الموصى بها من المصنع. يجب تثبيت الضفيرة بدرجة 360 على لوحة التأريض الخاصة بالعاكس. لا تقم بتأريض درع الكابل عند طرف المحرك إذا كان ذلك يخلق حلقة تأريض، وتأكد من توجيه جميع خطوط الاتصال على بعد لا يقل عن 200 مم من أسلاك محرك PWM عالية القدرة لمنع تلف الإشارة.

التركيب العمودي والتهوية الطبيعية

ركب هذه الوحدة بشكل صارم في وضع عمودي على لوحة فرعية معدنية. تم تصميم المشتتات الحرارية الداخلية لاستغلال تأثير المدخنة للتهوية الطبيعية. تأكد من الحفاظ على منطقة أمان صلبة بارتفاع 50 مم فوق وتحت العاكس. حجب مسارات تدفق الهواء هذه سيؤدي إلى تقليل الأداء الحراري الداخلي، مما يقلل من قدرة التيار القصوى وقد يقصر عمر خدمة مرحلة IGBT.
