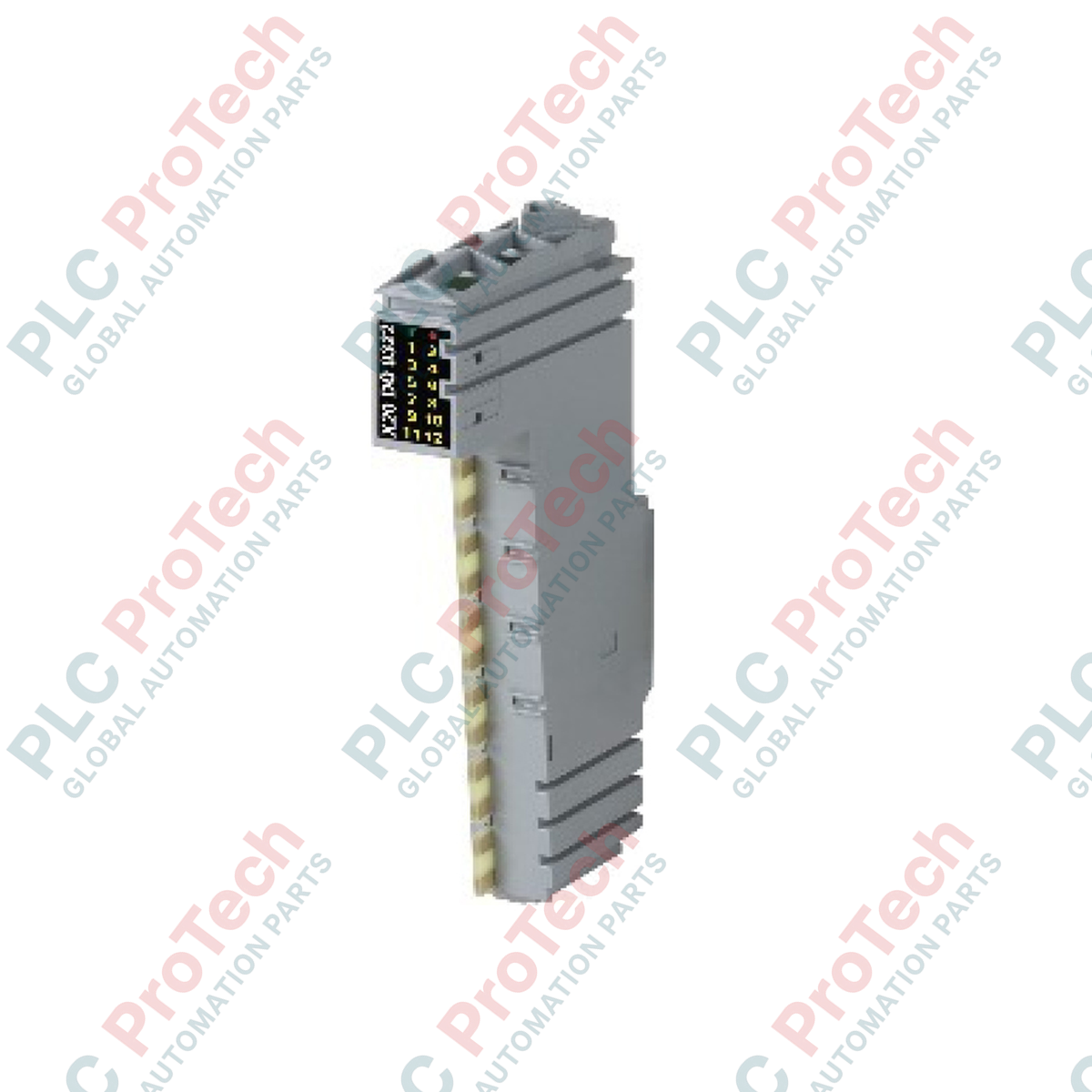

B&R X20DO9322 وحدة إخراج رقمي 12 قناة لنظام X20

نظرة عامة على المنتج

يُعد X20DO9322 (X20DO9322) وحدة إخراج رقمية عالية الكثافة مصممة لنظام B&R X20، توفر 12 قناة منفصلة لاتصالات 24 VDC بسلك واحد. تُعتبر هذه الوحدة مكونًا أساسيًا للتحكم في المشغلات، وصمامات الملف اللولبي، وأضواء المؤشرات في بيئات صناعية متزامنة. مبنية على بنية شريحة X20 ذات عرض 12.5 مم المدمجة، تقدم X20DO9322 كثافة إخراج كبيرة مع قدرة تيار اسمية إجمالية تبلغ 6 A. تُستخدم على نطاق واسع في بناء الآلات المعيارية، وخطوط التجميع، وأنظمة التعبئة عالية السرعة حيث يكون التبديل الموثوق والتشخيص المدمج ضروريين للحفاظ على كفاءة التشغيل القصوى وتقليل وقت التوقف.

التكوين الفني

يركز تصميم الأجهزة للوحدة على توفير تيار عالي ومراقبة شاملة للحالة ضمن مساحة ضيقة.

• كثافة 12 قناة: توفر عددًا كبيرًا من نقاط التحكم في شريحة واحدة بعرض 12.5 مم، مُحسنة لخطط الأسلاك ذات السلك الواحد حيث يتم التعامل مع العودة المشتركة بواسطة وحدة توزيع الجهد المنفصلة.

• إخراج تيار عالي: تدعم كل قناة تيارًا اسميًا قدره 0.5 A، مع قدرة إجمالية للوحدة تبلغ 6 A، مما يسمح بتشغيل عدة أحمال صناعية ذات استهلاك عالي في نفس الوقت.

• مراقبة تشخيصية: تتميز بمصابيح LED فردية لوظائف الإدخال/الإخراج لكل قناة، إلى جانب مؤشرات حالة لصحة الوحدة وحالة التشغيل، مما يتيح استكشاف الأخطاء محليًا بسرعة.

• استهلاك منخفض للحافلة: إدارة طاقة داخلية فعالة مع استهلاك حافلة يبلغ فقط 0.26 W، مما يضمن حملًا منخفضًا على ميزانية طاقة رابط X2X.

المواصفات الفنية

الأسئلة الشائعة

ما هو متطلب "الاتصال بسلك واحد" لـ X20DO9322؟

تصميم السلك الواحد يعني أن الوحدة توفر إشارة إخراج 24 VDC لكل قناة، لكنها لا توفر طرف 0 VDC مخصص لكل حمل فردي. يجب إدارة مسار العودة 0 VDC خارجيًا، عادةً عبر وحدة توزيع الجهد X20PD.

كيف يؤثر التيار الاسمي الكلي 6 A على تصميم النظام الخاص بي؟

بينما يمكن لكل قناة التعامل مع 0.5 A، يجب ألا يتجاوز مجموع جميع القنوات 6 A. إذا كنت تستخدم جميع القنوات الـ 12 بتحميل كامل 0.5 A في نفس الوقت، فإن الوحدة تعمل عند حدها. للتطبيقات ذات دورات العمل العالية، تأكد من أن مزود الطاقة الذي يغذي الوحدة قادر على تحمل هذا التيار.

ما هي المعلومات التشخيصية المتاحة عبر مصابيح LED؟

توفر الوحدة تغذية بصرية لكل من المخرجات الـ 12. يشير LED الأخضر الثابت إلى أن الإخراج نشط. سيشير LED "حالة الوحدة" إلى وجود خطأ في الاتصال مع وحدة تحكم الحافلة أو عدم تطابق في التكوين.

دليل التركيب والتنفيذ الهندسي

• تغذية الجهد والحماية: تأكد من أن مصدر 24 VDC الخارجي الذي يغذي محطة X20 مؤمن بشكل مناسب. نظرًا لأن الوحدة يمكنها التبديل حتى 6 A، يجب أن تكون أسلاك التغذية بحجم مناسب لمنع انخفاض الجهد الذي قد يؤثر على مستويات المنطق لأجهزة الاستشعار الحساسة على نفس الحافلة.

• كبح الأحمال الحثية: عند التبديل بين المكونات الحثية مثل القواطع الكبيرة أو صمامات الملف اللولبي، استخدم دائمًا ثنائيات الحماية أو مكثفات RC عند الحمل. هذا يمنع الارتفاعات المفاجئة للجهد العكسي التي قد تسبب تلفًا مبكرًا لمخارج الترانزستور أو تولد ضوضاء في رابط X2X.

• الاعتبارات الحرارية: عند التشغيل بأقصى تيار إجمالي 6 A، ستولد الوحدة حرارة داخلية. حافظ على التهوية الرأسية المحددة (عادة 30 مم) فوق وتحت رف X20 لتسهيل تدفق الهواء بالحمل الحراري. يُفضل التثبيت الأفقي لتحقيق أقصى تبديد للحرارة.

• اختيار كتلة المحطات الطرفية: تتطلب X20DO9322 كتلة محطات طرفية بـ 12 دبوسًا (مثل X20TB12). تأكد من أن كتلة المحطات الطرفية متصلة بالكامل بالوحدة وأن أذرع القفل مؤمنة لمنع الاتصال المتقطع في بيئات الاهتزاز العالي.
