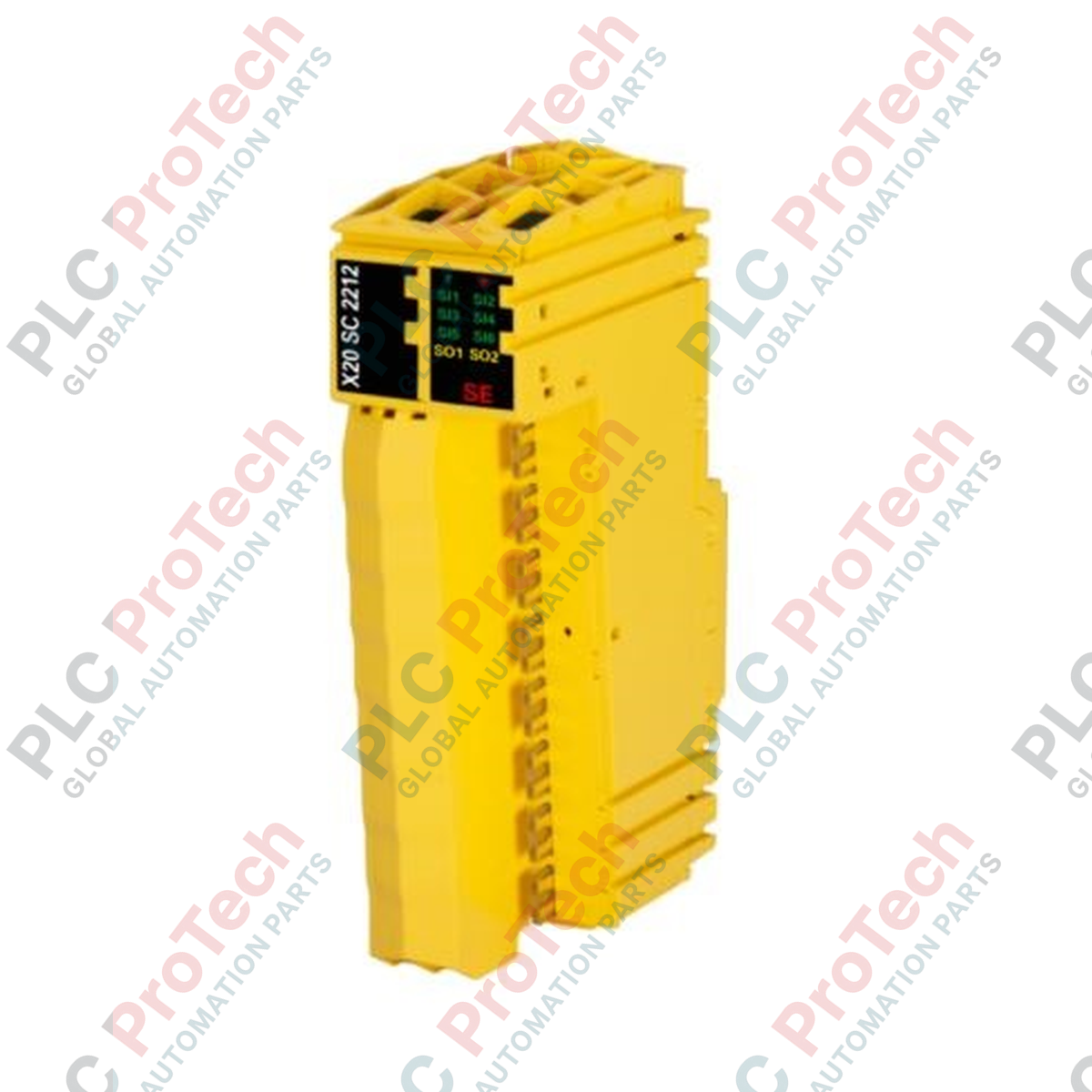

وحدة إدخال/إخراج رقمية مختلطة آمنة B&R X20SC2212 سلسلة X20

الوحدة B&R X20SC2212، رقم القطعة X20SC2212، هي وحدة إدخال/إخراج رقمية مختلطة موجهة للسلامة، مصممة للاندماج ضمن بنية اتصال لوحة النظام X20 لتنفيذ منطق التحكم الآمن. تحتوي الوحدة الإلكترونية على 6 مداخل رقمية آمنة من النوع A مع 6 مخارج نبضية مخصصة لمراقبة اكتشاف الأعطال المتقاطعة، بالإضافة إلى 2 مخرج رقمي آمن من النوع B1 بجهد 24 فولت تيار مستمر وتيار 0.5 أمبير. يستخدم تفعيل وسلوك التبديل لمخارج السلامة تصميم جهاز تبديل إشارة الإخراج (OSSD) مع عرض نبضة اختبار تشخيصي أقل من 500 ميكروثانية لضمان أوقات استجابة سريعة أثناء متطلبات السلامة. يتم توزيع الطاقة عبر الدائرة الداخلية على ناقل جهد اسمي 24 فولت تيار مستمر مع حماية مدمجة من القطبية العكسية لمنع تلف المكونات الناتج عن التركيب الكهربائي غير الصحيح.

المواصفات الفنية

• نوع الوحدة: وحدة إدخال/إخراج رقمية مختلطة متعلقة بالسلامة
• تكوين المدخلات: 6 مداخل رقمية آمنة من النوع A
• تكوين المخارج: 2 مخرج رقمي آمن من النوع B1، 6 مخارج نبضية
• الجهد الاسمي: 24 فولت تيار مستمر
• نطاق الجهد المسموح: من 20.4 إلى 28.8 فولت تيار مستمر (24 فولت -15% / +20%)
• تصنيف تيار المخرج الرقمي: 0.5 أمبير لكل قناة
• عرض نبضة OSSD: أقل من 500 ميكروثانية
• الحماية المدمجة: حماية من القطبية العكسية
• نطاق الرطوبة التشغيلية: من 5% إلى 95%، بدون تكاثف
• نطاق رطوبة التخزين: من 5% إلى 95%، بدون تكاثف
• نطاق رطوبة النقل: من 5% إلى 95%، بدون تكاثف
• وزن الشحن: 2 كجم

ملاحظات هندسية

• يتم تبادل البيانات الدوري عبر لوحة النظام X20 للتعامل مع نقل صورة إدخال/إخراج السلامة عبر بروتوكول openSAFETY لضمان توقيتات اتصال حتمية.
• تُصدر المخارج النبضية الستة أنماط اختبار محددة تعود إلى المداخل الرقمية الآمنة الستة من النوع A للتحقق المستمر من سلامة الخط الفيزيائي وتشخيص دوائر القصر عبر القنوات أو إلى خطوط الجهد الخارجية.
• تنفذ المخارج الرقمية الآمنة من النوع B1 تسلسلات مراقبة داخلية ذات قناتين لاكتشاف أعطال المكونات، مما يضمن انتقال الوحدة إلى حالة آمنة محددة إذا حدث عطل لا يمكن استرداده.
• نافذة التشغيل للطاقة محددة بدقة بين 20.4 و28.8 فولت تيار مستمر؛ أي تذبذب خارج هذه الحدود يؤدي إلى تسجيل عطل تشخيصي انخفاض أو ارتفاع الجهد، مما يعطل مخارج السلامة.

إرشادات ميدانية

• تأريض اتصال لوحة النظام: تأكد من تثبيت مكونات قاعدة ناقل X20 بإحكام على سكة DIN للحفاظ على تأريض منخفض المقاومة عبر أجزاء اتصال لوحة النظام المحلية.
• توجيه وفصل الكابلات: قم بتوجيه كابلات أجهزة الاستشعار والمشغلات الخاصة بالسلامة في قنوات أسلاك منفصلة عن موصلات التيار المتردد عالية التيار أو محركات السرعة المتغيرة لتقليل التداخل الكهرومغناطيسي على خطوط نبضات OSSD.
• تأريض الدرع: قم بتأريض جميع الكابلات المحمية المستخدمة لأجهزة الاستشعار البعيدة للسلامة مباشرة عند نقطة دخول حاوية لوحة التحكم باستخدام سكة تأريض منخفضة المقاومة.
• عزل وإنهاء الموصلات: تأكد من استخدام موصلات ذات مقطع عرضي مناسب وأطواق سلكية مضغوطة لجميع وصلات الأسلاك الميدانية لضمان قوة اتصال متسقة داخل تخطيط كتلة المحطات.

الأسئلة التقنية وشراء

سؤال: هل يمكن تبديل وحدة السلامة X20SC2212 أثناء التشغيل ضمن جزء نشط من هيكل إدخال/إخراج X20؟

جواب: نعم، يسمح التصميم المعياري المكون من ثلاثة أجزاء لنظام X20 بتبديل الوحدة الإلكترونية أثناء التشغيل دون فصل توصيلات كتلة المحطات أو قطع حلقة اتصال لوحة النظام للوحدات المجاورة.

سؤال: ما متطلبات توافق البرنامج الثابت عند استبدال إصدار قديم من هذه الوحدة؟

جواب: يتم إدارة توافق البرنامج الثابت من خلال منصة برمجيات الأتمتة التي تتحقق من مجموع التحقق من تكوين السلامة لضمان تطابق وظيفي كامل قبل السماح باستئناف تبادل البيانات الدوري.

سؤال: ما المحتويات الفيزيائية المرفقة مع رقم القطعة المحدد X20SC2212 عند الشراء؟

جواب: تحتوي العبوة على الوحدة الإلكترونية الأصلية الجديدة؛ يجب طلب قاعدة ناقل X20 وكتلة المحطات الأمامية X20 كملحقات منفصلة لإكمال التركيب الميكانيكي.
