امتداد زر ضغط Beckhoff ‏C9900-E805 لسلسلتي CP6xxx وCP7xxx

SKU C9900-E805

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: BECKHOFF
رقم المنتج: C9900-E805
Country of origin:ألمانيا
نوع المنتج: ملحقات لوحات التحكم لـ HMI
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: رسومات بأبعاد امتدادات زر الضغط كملف AutoCAD DXF
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

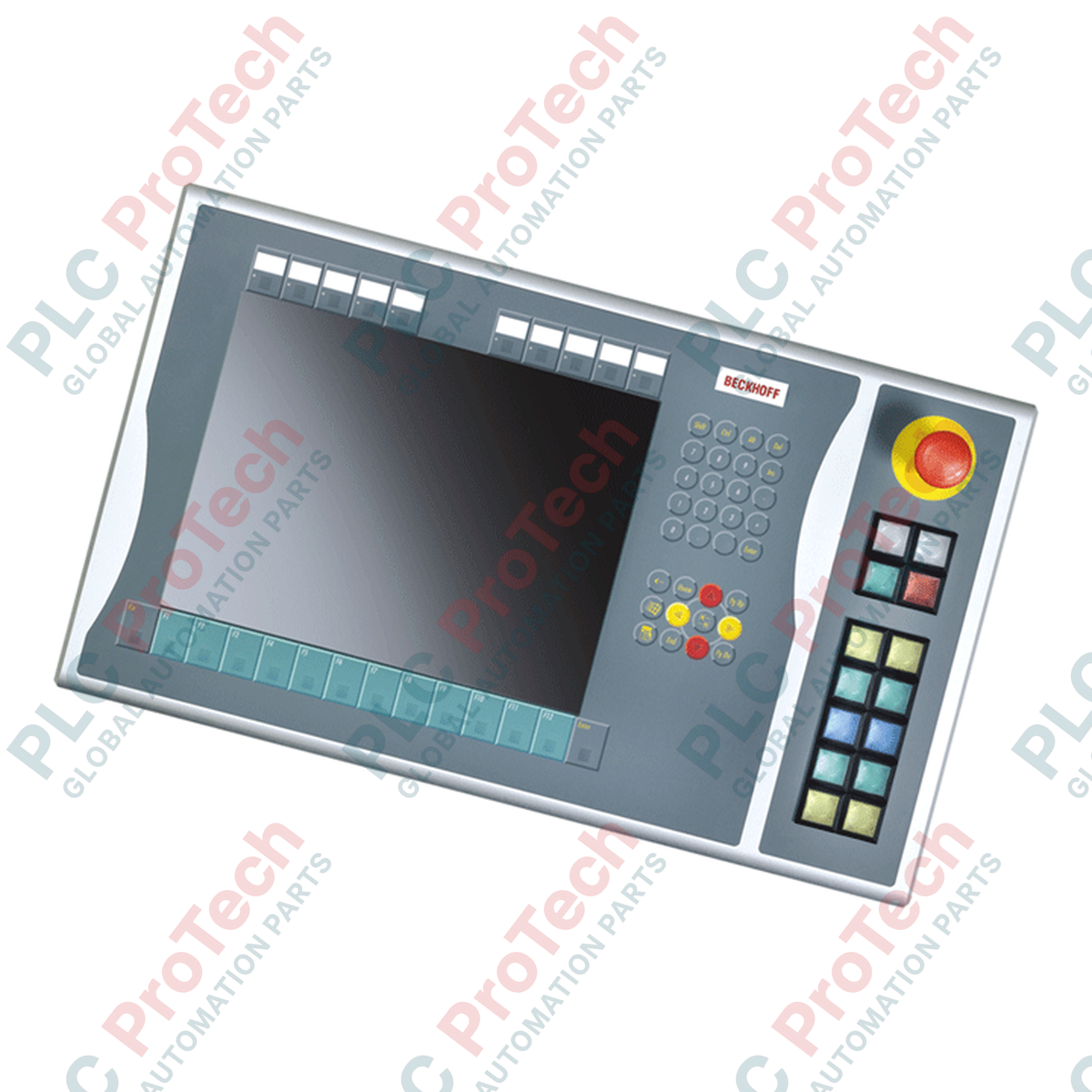

يوفّر Beckhoff C9900-E805 تفاعلًا فعليًا قويًا بين الإنسان والآلة، ويُثبّت مباشرةً على الجانب الأيمن من لوحات التحكم وأجهزة الكمبيوتر اللوحية CP6x21-00xx وCP7x21-00xx المزودة بشاشات مقاس 15 بوصة. يوفّر امتداد الأزرار الضاغطة هذا للمشغّلين عناصر تحكم فعلية ملموسة إلى جانب واجهة الشاشة اللمسية. وقد صُممت الوحدة للبيئات التي تتطلب تغذية راجعة ميكانيكية عالية، وهي تدمج اثني عشر زر ضغط مربعًا قابلًا للتخصيص وجهاز إيقاف طوارئ مدمجًا قابلًا للتوصيل السلكي المباشر. ومن خلال توفير مساري اتصال متوازيين - نقل رقمي تسلسلي مدمج عبر CP-Link أو USB، إلى جانب أطراف توصيل فعلية ثانوية للتوصيل السلكي المباشر - يضمن هذا الامتداد العتادي بقاء أوامر تنفيذ الآلة الحرجة موثوقة للغاية وموصلة سلكيًا بطريقة حتمية إلى وحدات تحكم السلامة أو بطاقات إدخال PLC.

الميزات الرئيسية

هيكل محسّن: مصمم خصيصًا للتركيب على الجانب الأيمن لوحدات تحكم Beckhoff مقاس 15 بوصة التي لا تحتوي على لوحات مفاتيح مدمجة.
عناصر تحكم صناعية: مزودة بـ 12 مفتاح ضغط مربعًا من Siemens Signum، بمقاس 30 × 30 مم، ويتميز كل منها بمصابيح إشارة مدمجة يتم التحكم فيها برمجيًا.
واجهة HMI مخصصة للسلامة: تتضمن زر إيقاف طوارئ واحدًا Siemens Signum للخدمة الشاقة، مصممًا للتوصيل السلكي المباشر بدوائر تحكم مصنفة للسلامة.
واجهة ثنائية القنوات: تعمل أساسًا عبر CP-Link أو USB لإرسال الأوامر والتحكم في مصابيح الإشارة، مع كتلة أطراف مساعدة تتيح التوصيل السلكي الفعلي لملامس ثانٍ مفتوح عادةً لكل زر.
لوحات تعريف قابلة للتخصيص: تتيح جيوب وضع الملصقات المنزلقة والواضحة وضع علامات مخصصة للمفاتيح وفقًا للغة المحلية والتطبيق.

التطبيقات

محطات تحكم المشغّل (OCS) لخطوط تجميع السيارات.
آلات تشغيل المعادن ومراكز العدد الآلية CNC التي تتطلب تفاعلًا فعليًا مع وظيفتي بدء الدورة وإيقاف التغذية.
أنظمة التغليف والفرز ومناولة المواد التي تتطلب مؤشرات مرئية محلية وإمكانية العزل في حالات الطوارئ.
مناطق الإنتاج الخطرة أو الصعبة التي تُستكمل فيها عملية التشغيل عبر لوحة لمس بالقفازات المبللة باستخدام أزرار ضغط فعلية.

المواصفات الفنية

المعلَمة	قيمة المواصفة
الشركة المصنّعة	Beckhoff Automation
مرجع الطراز	C9900-E805
مرحلة دورة حياة المنتج	مرحلة الخدمة (دعم المنتجات القديمة/البديلة)
التوافق مع مقاس الشاشة	شاشات مقاس 15 بوصة (من دون تكاملات لوحة المفاتيح)
طُرز لوحات التحكم	سلسلة CP6x21-00xx وCP7x21-00xx
نوع عنصر الزر الضاغط	Siemens Signum، مربع 30 × 30 مم
إجمالي المفاتيح القابلة للتهيئة	12 مفتاحًا بإضاءة مدمجة
عنصر إيقاف الطوارئ	زر دوّار ميكانيكي واحد للقفل وإعادة الضبط لإيقاف الطوارئ من طراز Siemens Signum
بروتوكول الاتصال	CP-Link أو USB (لنقل حالة المفتاح الأساسية والتحكم في مؤشرات LED)
واجهة نقاط التلامس المتوازية	شريط أطراف توصيل للتوصيل السلكي المباشر من نقطة إلى نقطة (نقطة التلامس NO الثانية)
واجهة إيقاف الطوارئ	اتصال سلكي مباشر (مستقل عن الناقل التسلسلي)
بلد المنشأ	ألمانيا
وزن الشحن (محسوب)	5.00 كجم

التوصيلات والواجهات

موقع الواجهة	نوع الواجهة	التعيين الوظيفي
منفذ ناقل داخلي	موصل CP-Link / USB	اتصال اللوحة الخلفية للواجهة الرئيسية بلوحة المنطق في لوحة التحكم المضيفة لقراءة حالات المفاتيح والتحكم في مؤشرات LED.
شريط أطراف توصيل للوصول الخلفي	صف أطراف توصيل بمشبك لولبي/إدخال دفع	وصول فعلي مباشر إلى نقاط التلامس الثانوية المفتوحة عادةً (NO) لتوصيلات السلامة المخصصة أو توصيلات PLC القديمة.
طرف توصيل مخصص لإيقاف الطوارئ	كتلة أطراف توصيل مستقلة	توجيه معزول بملامستين مباشرة إلى مرحلات مراقبة السلامة أو مداخل آمنة عند حدوث عطل.

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

وحدة C9900-E805 مصممة خصيصًا للوحات تحكم مقاس 15 بوصة. ولا يمكن تكييفها للعمل مع هياكل شاشات أصغر (مثل 12 بوصة) أو أكبر (مثل 19 بوصة) بسبب اختلاف مسافات التثبيت الهيكلية وضفائر الكابلات. ونظرًا لأن هذه الوحدة في مرحلة الخدمة، ينبغي للأنظمة الحالية التي تستخدم أجهزة CP6x21 أو CP7x21 الاحتفاظ بقطعة غيار احتياطية من هذا الطراز. وعند الانتقال إلى لوحات CP2xxx أو CP3xxx الأحدث، يلزم استخدام جيل مختلف من ملحقات الأزرار الضاغطة، نظرًا لاختلاف إشارات الواجهة الكهربائية.

مخاطر التطبيق وملاحظات هندسية

على الرغم من أن أزرار الضغط تُنقل رقميًا عبر CP-Link أو USB أثناء التشغيل العادي، فلا تعتمد مطلقًا على مسار الاتصال التسلسلي عبر USB أو CP-Link للعزل الطارئ. يجب دائمًا توصيل زر الإيقاف الطارئ مباشرةً من نقاط تلامسه الخلفية بمرحلات أمان معتمدة للسلامة (مثل EL6900 أو وحدات السلامة المخصصة) للامتثال لتوجيهات SIL 3/Category 4 للسلامة.

نصائح التشغيل والتوصيل

عند تهيئة صفوف الأطراف المساعدة لتوصيلات نقاط التلامس الجافة، تأكد من عدم تمرير أسلاك التحكم بالتوازي مع كابلات المحركات ذات الجهد العالي والتردد العالي، لمنع التداخل الكهرومغناطيسي (EMI). ويُعد تأريض إطار لوحة CP6xxx/CP7xxx المرتبطة عبر مسمار التأريض إلزاميًا لكي تعمل المشفرات الرقمية الداخلية بصورة موثوقة دون انقطاعات في الإشارة.

إرشادات التركيب

تحذير سلامة بالغ الأهمية

اعزل جميع مصادر الطاقة المغذية إلى لوحة التحكم الأساسية أو الحاسوب اللوحي PC ووصلات شريط الأطراف المساعدة، وافصلها عن الطاقة قبل الدمج الميكانيكي. تأكد من أن خط ناقل المجال غير نشط. فرّغ التراكم الكهروستاتيكي بتأريض نفسك بهيكل الآلة قبل إجراء التوصيلات بالمكونات الداخلية.

1

ثبّت الحوامل الميكانيكية المورّدة مع ملحق C9900-E805 على الإطار الجانبي للوحة تحكم Beckhoff المتوافقة مقاس 15 بوصة. تأكد من استقرار مقاطع مانع التسرب في مواضعها بصورة صحيحة.

2

مرّر ضفيرة بيانات USB أو CP-Link الداخلية داخل هيكل اللوحة، ووصلها بإحكام بمقبس رأس لوحة المنطق المخصص.

3

وصّل نقاط تلامس زر الإيقاف الطارئ ثنائي القناة مباشرةً بحلقة منطق السلامة المحلية عبر مجموعة صف الأطراف. استخدم سلكًا محميًا مزدوجًا مجدولًا.

4

إذا كانت هناك حاجة إلى تغذية راجعة مادية منفصلة مساعدة، فوصّل خطوط مجموعة الأطراف الثانوية بوحدات الإدخال الرقمية في وحدة التحكم المنطقية القابلة للبرمجة (PLC). أحكم ربط براغي الأطراف وفقًا للمواصفات.

5

أعد تركيب موانع تسرب حاوية اللوحة، وثبّت هيكل اللوحة، وأعد توصيل طاقة الدائرة، وأجرِ اختبارات وظيفية لجميع العناصر المضيئة وعمليات الانتقال المادية.

FAQ

هل يمكن تشغيل مفتاح الإيقاف الطارئ C9900-E805 عبر شبكات برمجية؟

لا. مفتاح الإيقاف الطارئ الموجود في هذه الوحدة الإضافية معزول تمامًا عن لوحات المنطق CP-Link/USB. وقد صُمم بملامسات مادية مزدوجة القناة لتوصيلات متسلسلة مباشرة وسلكية بالكامل إلى مرحّل تقييم أمان خارجي أو بطاقة PLC للسلامة.

هل تنقل واجهة USB/CP-Link ملامسات NO الثانوية؟

لا. تعالج واجهة USB/CP-Link ملامس المفتاح الأول المفتوح عادةً (NO). أما الملامسات الثانوية المفتوحة عادةً (NO)، فتُوصّل مباشرةً بشريط التوصيل المادي المنفصل الموجود في الجزء الخلفي من الوحدة، وذلك لتوصيلات HMI التقليدية المنفصلة.

هل هذا المنتج متوافق مباشرةً مع اللوحات مقاس 12 بوصة أو 19 بوصة؟

لا. فالمسافات وفتحات التثبيت الميكانيكية وتصميم محاذاة الإطار مصممة حصريًا لهياكل لوحات CP6xxx وCP7xxx مقاس 15 بوصة من دون لوحات مفاتيح.

كيف تُوضَع علامات المفاتيح المخصصة تحت الأغطية؟

تتميز مفاتيح Siemens Signum بغطاء شفاف قابل للفك بالضغط، يتيح لك إدخال ملصقات ورقية أو غشائية مطبوعة بالليزر، مع نقوش رموز مادية مباشرة خلف العدسة الواقية.
