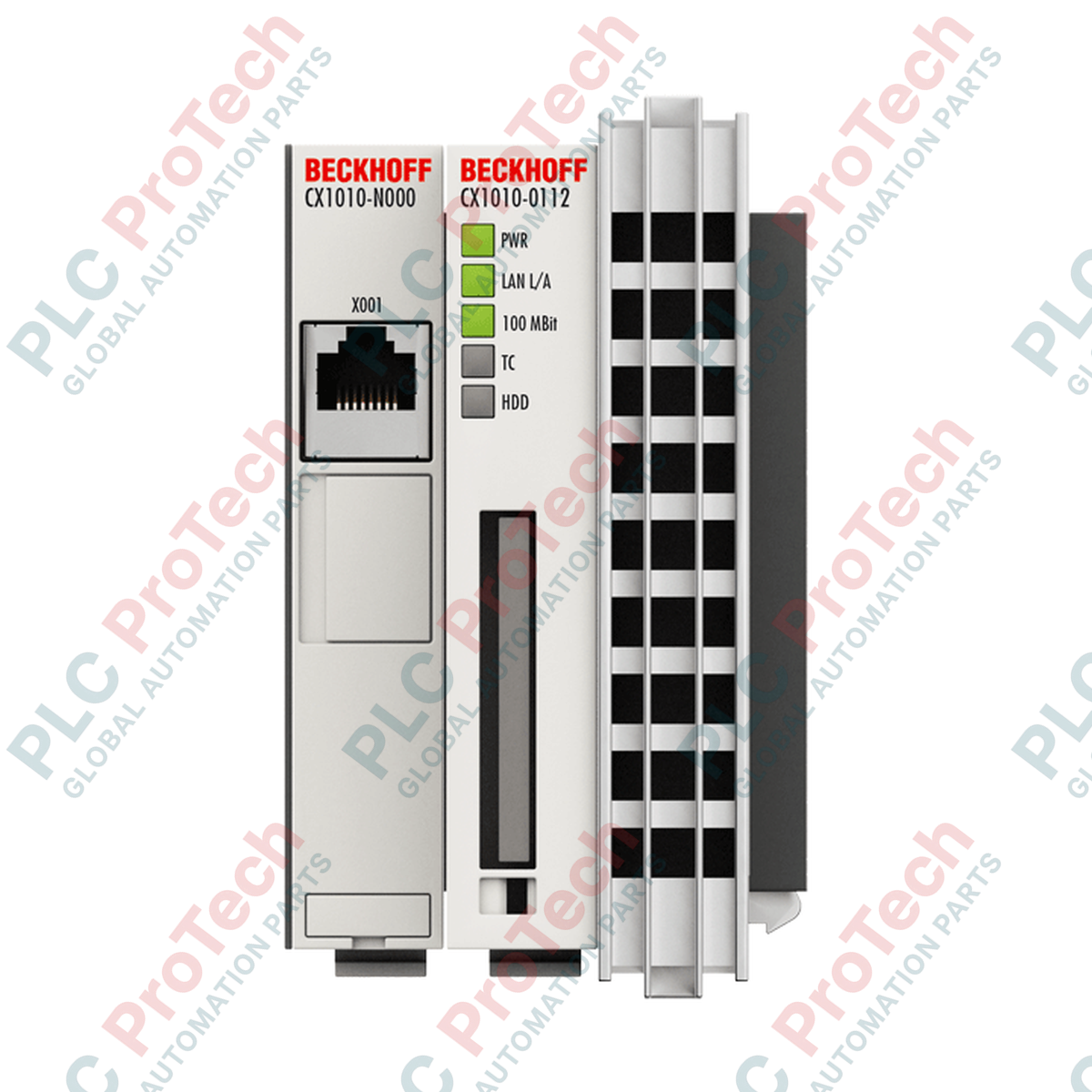

وحدة المعالج الأساسية Beckhoff ‏CX1010-0020 من سلسلة CX1010

SKU CX1010-0020

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: BECKHOFF
رقم المنتج: CX1010-0020
Country of origin:ألمانيا
نوع المنتج: وحدات المعالج المركزي PLC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 58 مم x 120 مم x 91 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

صُمم جهاز Beckhoff CX1010-0020 للتركيب على سكة DIN في بيئات التحكم الصناعية، ويعمل كنواة المعالجة المركزية لنظام الكمبيوتر المضمّن CX1010. يدمج هذا الطراز معالجًا متوافقًا مع Intel Pentium MMX يعمل بسرعة 500 ميجاهرتز لتنفيذ مهام التحكم الحتمية وبروتوكولات الاتصال. وقد صُمم من دون أجزاء متحركة، ويعتمد على التبريد بالحمل الحراري السلبي ووحدة تخزين Compact Flash ذات الحالة الصلبة لضمان الموثوقية طويلة الأمد في بنى الأتمتة الصعبة.

الميزات الرئيسية

نواة المعالجة: معالج متوافق مع Intel Pentium MMX بسرعة 500 ميجاهرتز لتنفيذ منطق التحكم بكفاءة.
بنية الذاكرة: مزود بذاكرة DDR بسعة 256 ميجابايت (غير قابلة للتوسعة) وفتحة مخصصة لبطاقات Compact Flash Type II (تتضمن بطاقة بسعة 128 ميجابايت).
الاتصال المدمج: يضم منفذ Ethernet واحدًا من نوع RJ45 ويدعم واجهات اتصال بسرعة 10/100 ميجابت/ثانية.
التوسعة المعيارية: يستخدم ناقل نظام ISA ‏16 بت (PC/104) للربط المباشر بوحدات إمداد الطاقة والإدخال/الإخراج من سلسلة CX.
مؤشرات LED تشخيصية: مؤشرات مادية مخصصة لحالة الطاقة وسرعة LAN ونشاط LAN وحالة TwinCAT والوصول إلى ذاكرة الفلاش.

التطبيقات الصناعية

أتمتة المصانع وأنظمة التحكم الموزعة في الآلات.
مراقبة العمليات واكتساب البيانات في خطوط التصنيع.
أتمتة المباني وشبكات التحكم في البنية التحتية.
تصنيع آلات OEM مخصصة يتطلب عقد تحكم مدمجة مثبتة على سكة DIN.

المواصفات الفنية

الشركة المصنّعة	Beckhoff
رقم الطراز	CX1010-0020
المعالج	متوافق مع Intel Pentium MMX، بسرعة 500 ميجاهرتز (نواة واحدة)
ذاكرة النظام	ذاكرة DDR بسعة 256 ميجابايت (غير قابلة للتوسعة)
ذاكرة الفلاش	فتحة Compact Flash Type II، تتضمن بطاقة بسعة 128 ميجابايت (قابلة للتوسعة)
واجهات الشبكة	1 × RJ45 (10/100 ميجابت/ثانية)
توصيل ناقل النظام	ISA ‏16 بت (PC/104)
نوع توصيل الإدخال/الإخراج	عبر وحدة إمداد الطاقة CX1100 (تدعم E-bus وK-bus وK-bus/IP-Link)
مدخل إمداد الطاقة	عبر ناقل النظام (يتطلب وحدة إمداد الطاقة CX1100-xxxx)
الحد الأقصى لاستهلاك الطاقة	8 W
نظام التشغيل	Microsoft Windows Embedded Standard 2009
برنامج التحكم	لا يأتي TwinCAT مثبتًا مسبقًا
درجة حرارة التشغيل	0 إلى 50 درجة مئوية
درجة حرارة التخزين	-25 إلى 85 درجة مئوية
الرطوبة النسبية	95%، دون تكاثف
درجة الحماية	IP20
مقاومة الاهتزاز/الصدمة	متوافق مع EN 60068-2-6 / EN 60068-2-27
مناعة/انبعاثات التوافق الكهرومغناطيسي	متوافق مع EN 61000-6-2 / EN 61000-6-4
الأبعاد (W × الارتفاع × العمق)	58 مم × 120 مم × 91 مم
الوزن الصافي	355 g
وزن الشحن	2.0 كجم
الاعتمادات	CE، UL

التوصيلات والواجهات

الواجهة / المنفذ	النوع المادي	التخصيص الوظيفي
منفذ LAN	RJ45 (8-pin)	اتصال إيثرنت بسرعة 10/100 ميجابت/ثانية للاتصال بالمضيف والبرمجة
فتحة Compact Flash	CF من النوع II مع آلية إخراج	تخزين الحالة الصلبة لنظام التشغيل وبيانات وقت التشغيل وبيانات تطبيقات المستخدم
توصيل ناقل النظام	PC/104 (ISA ‏16 بت)	واجهة البيانات والطاقة الداخلية مع وحدات إمداد الطاقة CX1100 المجاورة

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

تتطلب CX1010-0020 وحدة إمداد طاقة مطابقة من طراز CX1100-xxxx (مثل CX1100-0002 أو CX1100-0003) لكي تعمل، إذ لا تحتوي على وحدة إمداد طاقة مدمجة. عند استبدال وحدات سلسلة CX1000 الأقدم، لاحظ أنه رغم تشابه عامل الشكل المادي، تستخدم CX1010 بنية شرائح أحدث. تأكد من تحديث إعدادات TwinCAT لاستهداف بنية وحدة المعالجة المركزية الصحيحة.

مخاطر التطبيقات وملاحظات هندسية

نظراً لأن هذه الوحدة تعمل بنظام Windows Embedded Standard 2009، فقد تؤدي التطبيقات الكثيفة الكتابة إلى استهلاك بطاقة Compact Flash قبل أوانها. يُوصى بشدة بتفعيل Enhanced Write Filter (EWF) أو File-Based Write Filter (FBWF) في إعدادات نظام التشغيل لإعادة توجيه عمليات الكتابة إلى ذاكرة RAM، وبالتالي حماية القطاعات الفعلية لبطاقة CF من دورات الكتابة المفرطة.

نصائح التشغيل الأولي والتوصيلات

تحقق دائماً من أن البطارية الداخلية (التي تحتفظ بإعدادات ساعة النظام) تعمل قبل التشغيل الأولي، ولا سيما إذا كانت الوحدة مخزّنة. قد تتسبب البطارية المستنفدة في حدوث أعطال في مزامنة وقت النظام عند الإقلاع، مما يؤثر في ملفات السجل المحددة زمنياً. ويمكن استبدال البطارية ميدانياً، وهي موجودة خلف الغطاء الأمامي.

إرشادات التركيب

تحذير بالغ الأهمية

افصل الطاقة عن النظام بالكامل قبل تركيب أي وحدة أو فكّها أو تعديل توصيلاتها. قد يؤدي عدم عزل مصدر الطاقة قبل فصل ناقل نظام PC/104 إلى حدوث تلف كهربائي دائم في أطراف ناقل ISA الداخلية لوحدة المعالجة المركزية وأطراف الإدخال/الإخراج المتصلة.

1

ثبّت وحدة المعالجة المركزية CX1010-0020 على سكة DIN قياسية بعرض 35 مم (EN 60715) بوضعية عمودية لتسهيل التبريد بالحمل الحراري الطبيعي.

2

حاذِ وحدة المعالجة المركزية وحرّكها جانبياً على طول سكة DIN لقرنها بوحدة إمداد الطاقة CX1100. تأكد من تعشيق موصلات ناقل PC/104 بسلاسة، وثبّت الوحدتين معاً باستخدام آلية القفل المدمجة.

3

أدخل بطاقة Compact Flash بسعة 128 ميجابايت، والتي تحتوي على نظام التشغيل، في فتحة CF حتى تستقر بإحكام وتسمع نقرة تثبيتها.

4

صِل كابل إيثرنت RJ45 بمنفذ LAN، ووصل مصدر طاقة بجهد 24 فولت تيار مستمر بوحدة إمداد الطاقة CX1100 المقترنة لبدء تسلسل الإقلاع.

FAQ

هل يتضمن CX1010-0020 ترخيص TwinCAT مثبتًا مسبقًا؟

لا، لا يأتي تكوين هذا الطراز المحدد مزودًا ببيئة تشغيل TwinCAT مثبتة مسبقًا. يجب على المستخدمين ترخيص إصدار برنامج TwinCAT المناسب وتثبيته بشكل منفصل.

هل يمكن ترقية ذاكرة DDR RAM بسعة 256 ميجابايت في هذه الوحدة؟

لا، ذاكرة DDR RAM بسعة 256 ميجابايت مدمجة مباشرةً في اللوحة الأم، ولا يمكن توسيعها أو ترقيتها.

ما وحدة إمداد الطاقة المطلوبة لتشغيل وحدة المعالجة المركزية هذه؟

لا تحتوي وحدة المعالجة المركزية على مصدر طاقة مدمج. يجب توصيلها فعليًا بوحدة إمداد طاقة من سلسلة CX1100-xxxx عبر ناقل نظام PC/104 لتلقي الطاقة.
