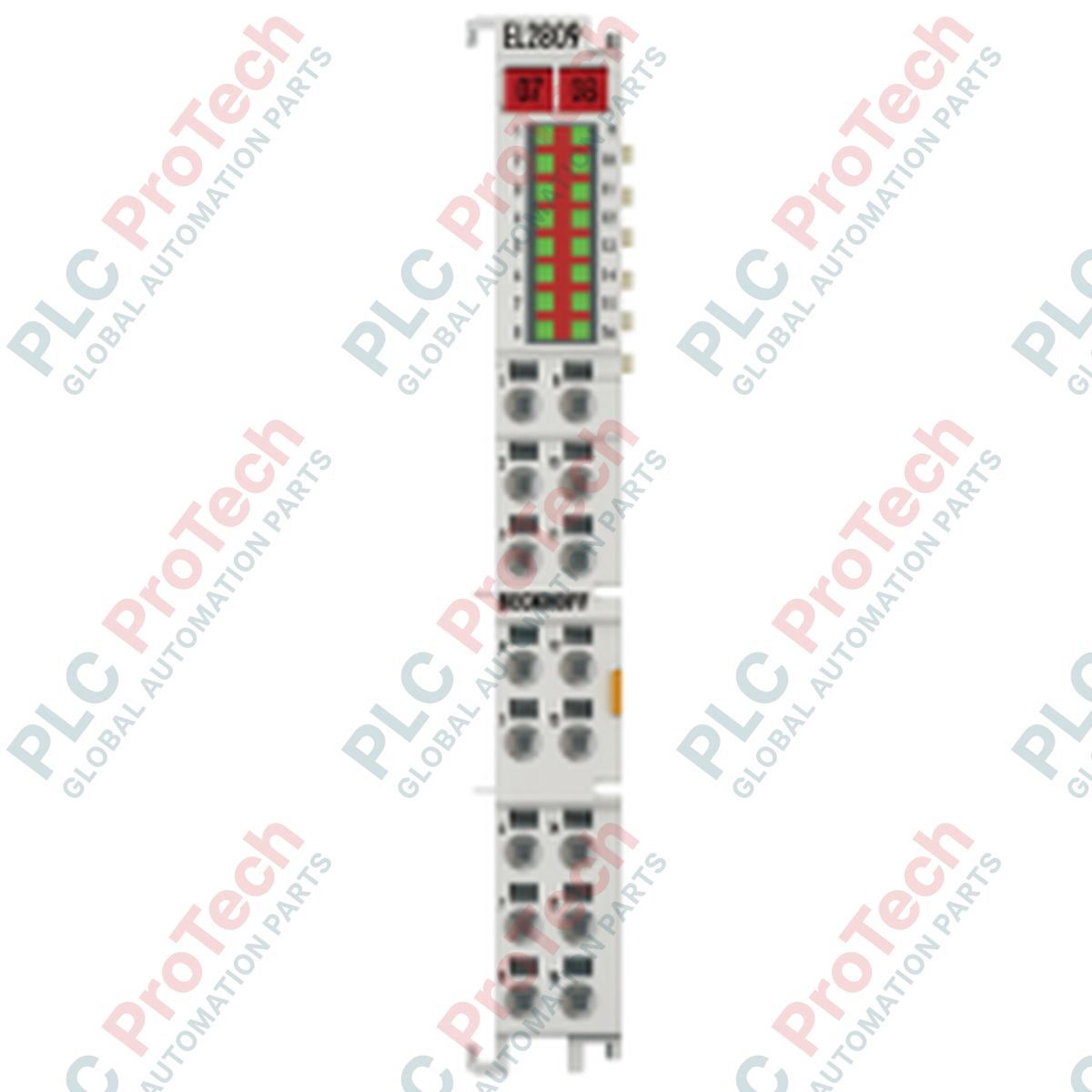

بيكهوف EL2809 محطة إخراج رقمي من سلسلة EL

نظرة عامة على المنتج

يُعد EL2809 (EL2809) وحدة طرفية رقمية عالية الكثافة بـ16 قناة من سلسلة Beckhoff EL، مصممة للتحكم الفعال في المحركات الصناعية ضمن شبكة طرفية EtherCAT. يوفر هذا الموديل المدمج 16 مخرجًا رقميًا فرديًا، مما يسمح بالتحكم المباشر في الأحمال الأومية أو الحثية أو المصابيح في لوحات التحكم ذات المساحات المحدودة. تم تصميم EL2809 لتقليل وقت التوقف عن العمل، حيث يدمج ميزات تشخيصية وحماية قوية، بما في ذلك الحماية من الدائرة القصيرة والحماية من الجهد العكسي، مما يضمن موثوقية النظام في بيئات أتمتة المصانع الصارمة والتحكم في العمليات.

التكوين الفني

يستخدم EL2809 ناقل EtherCAT عالي السرعة E-bus للاتصال، ويستهلك حوالي 140 مللي أمبير. كل قناة من القنوات الـ16 قادرة على تبديل تيارات تصل إلى 0.5 أمبير، مما يجعله متعدد الاستخدامات لتشغيل صمامات الملف اللولبي، المرحلات، أو مصابيح المؤشرات. لضمان السلامة التشغيلية، يدمج الموديل عزلًا كهربائيًا شاملاً يصل إلى 500 فولت بين ناقل E-bus وجهد الحقل. علاوة على ذلك، تم تصميم الوحدة الطرفية لتحمل طاقة الكسر حتى 150 ملي جول لكل قناة، مما يوفر حماية ضد الارتداد الحثي أثناء تبديل الملفات أو الأحمال الحثية.

المواصفات الفنية

الأسئلة الشائعة

هل EL2809 متوافق مع الأحمال الحثية مثل صمامات الملف اللولبي؟

نعم، تم تصميم الوحدة الطرفية خصيصًا لدعم الأحمال الأومية، الحثية، والمصابيح. وتشمل ميزات للتعامل مع الطاقة المنبعثة عند إيقاف تشغيل المكونات الحثية، حتى 150 ملي جول لكل قناة.

ما مستوى الحماية الذي يوفره EL2809 ضد أخطاء التوصيل؟

تتميز الوحدة الطرفية بحماية مدمجة من الجهد العكسي وهي مقاومة للدائرة القصيرة في كل قناة، مما يمنع تلف الأجهزة الدائم في حالة أخطاء التوصيل على جانب الحقل.

هل تتطلب هذه الوحدة الطرفية وحدات تزويد طاقة إضافية؟

يتم تزويد ناقل E-bus بالطاقة عبر شبكة EtherCAT؛ ومع ذلك، يجب توفير طاقة الحقل للمخارج الـ16 من خلال جهات التوصيل المخصصة على الوحدة الطرفية لتشغيل المحركات المتصلة.

توصيات التركيب والتشغيل

• إدارة الأحمال الحثية: عند تبديل أحمال حثية كبيرة تتجاوز طاقة الكسر البالغة 150 ملي جول، تأكد من تركيب دايودات ارتداد خارجية أو دوائر كبح لمنع التآكل المبكر على محركات المخرجات في الوحدة الطرفية.
• كثافة التوصيل: نظرًا لكثافة القنوات الـ16 العالية، تأكد من تنظيم كابلات الحقل بشكل مرتب ووسمها بشكل صحيح. استخدم أطواق التثبيت على جميع الموصلات المرنة لضمان اتصال آمن ومنخفض المقاومة داخل أطراف المشبك الزنبركي.
• الاعتبارات الحرارية: في التطبيقات التي تكون فيها جميع القنوات الـ16 نشطة في نفس الوقت عند أحمال تيار عالية (تقترب من 0.5 أمبير لكل قناة)، تأكد من وجود تهوية كافية داخل خزانة التحكم. التشغيل المستمر عند أقصى قدرة تيار يولد حرارة، ويجب الحفاظ على درجات الحرارة المحيطة ضمن النطاق التشغيلي المحدد لتعظيم عمر المكونات.
