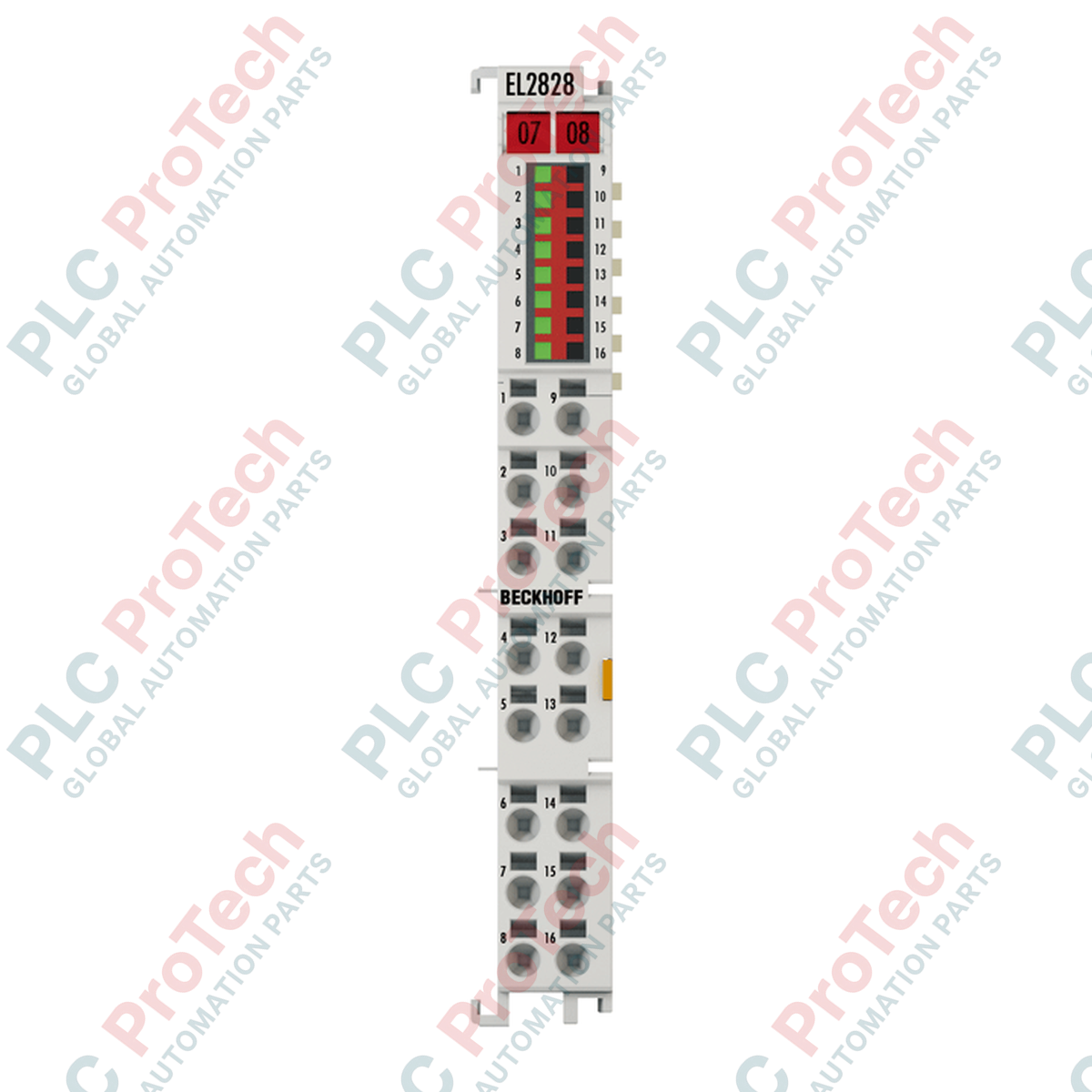

طرفية إيثركات إخراج رقمي 8 قنوات 24 فولت تيار مستمر بيكهوف EL2828

نظرة عامة على المنتج

توفر محطة EtherCAT  EL2828 (EL2828) ثماني مخرجات رقمية محمية إلكترونيًا تعمل بجهد اسمي 24 فولت DC. باستخدام تقنية الاتصال بسلكين المتقدمة، تم تصميم هذه الوحدة عالية الكثافة (HD) لتشغيل أحمال متنوعة، بما في ذلك المحركات المقاومة، الحثية، والسعوية.

يمكن نشره في بيئات صناعية ثقيلة مثل ختم السيارات، خطوط الفرز الآلي، ومرافق تعبئة الأغذية، حيث يوفر الوحدة قدرة توجيه طاقة استثنائية. بدعمها حتى 2 أمبير لكل قناة فردية ضمن شكل مضغوط بعرض 12 مم، تلغي المحطة الحاجة إلى مرحلات وسيطة خارجية على الأحمال ذات التيار العالي، مما يحسن مساحة خزانة التحكم ويقلل نقاط الفشل التشغيلية لمنع توقف النظام.

الحماية الإلكترونية وخصائص التبديل

يتميز EL2828 بدائرة قيادة داخلية قوية مزودة بحد تيار قصر (يحد عادةً من الأعطال تحت 40 أمبير) وحماية أصلية من الجهد العكسي. وهو محدد بشكل فريد للتعامل مع طاقة كسر حثية تصل إلى 1.2 جول لكل قناة، مما يسمح بفصل آمن للصمامات الكهرومغناطيسية والصمامات الصغيرة ذات التيار المستمر دون الحاجة إلى دايودات عكسية خارجية.

تقوم البنية الفيزيائية بتعيين ملف إخراج 8 بت مباشرة إلى صورة عملية EtherCAT E-bus الدورية، مما يلغي تمامًا الحاجة إلى عنونة الأجهزة اليدوية أو معلمات تكوين البرامج. يعرض سرعة تبديل عالية الكفاءة مع وقت تشغيل نموذجي ($T_{ON}$) يبلغ 60 ميكروثانية ووقت إيقاف نموذجي ($T_{OFF}$) يبلغ 250 ميكروثانية، مما يسهل التحكم الدقيق في التوقيت لتسلسلات الأتمتة السريعة.

المواصفات الفنية

الأسئلة الشائعة عن المنتج

ما هي المزايا المحددة لتقنية التوصيل ذات السلكين مقارنة بتصاميم السلك الواحد القياسية؟

توفر البنية ذات السلكين إشارة خرج 24 فولت تيار مستمر ونقطة عودة أرضية مخصصة 0 فولت تيار مستمر لكل من القنوات الثمانية مباشرة على وجه كتلة التوصيل. يبسط هذا التصميم التوصيل من خلال السماح للمشغلات الميدانية بالتوصيل التسلسلي إلى الوحدة، مما يلغي الحاجة إلى كتل إنهاء أرضية خارجية داخل اللوحة.

كيف يقيّد حد التيار الإجمالي 10 أمبير التشغيل إذا كانت جميع القنوات يمكنها سحب 2 أمبير؟

بينما يمكن لأي قناة فردية توفير تيار يصل إلى 2 أمبير بشكل مستمر، فإن قضبان التلامس الكهربائية الداخلية لها حد فيزيائي أقصى يبلغ 10 أمبير. هذا يعني أنه إذا تم تحميل خمس قنوات إلى كامل سعتها 2 أمبير ($5 \times 2\text{ A} = 10\text{ A}$)، يجب أن تبقى القنوات الثلاث المتبقية خاملة لتجنب تجاوز الحد الآمن.

هل تستخدم وحدة التوصيل هذه الساعات الموزعة (DC) للتبديل المتزامن؟

لا، يعمل EL2828 بدون ساعات موزعة. يتم تحديث وتنفيذ أوامر تبديل المخرجات على مستوى الوحدة في دورة الإطار الفورية التالية المستلمة من وحدة تحكم EtherCAT الرئيسية.

إرشادات إنهاء الحقل ومعايير السلامة

• بروتوكولات توصيل زنبرك الربيع عالي الكثافة: افتح نقاط التوصيل عالية الكثافة باستخدام مفك براغي مسطح تقني قياسي. قم بتجريد أسلاك الحقل بطول 8 إلى 9 مم. تستوعب نقاط التوصيل الأسلاك الصلبة (s) من AWG 28 إلى 16، والأسلاك المجدولة (st) من AWG 22 إلى 16، أو الخطوط المعزولة بالفيرول (f) من AWG 26 إلى 19. تأكد من ضغط الفيرولات بشكل مربع لتأمين قبضة ميكانيكية طويلة الأمد.

• القفل الميكانيكي وتبديد الحرارة: ركب الوحدة عموديًا على سكة DIN قياسية بعرض 35 مم متوافقة مع EN 60715. تأكد من أن الفتحة المزدوجة للقفل ونقاط اتصال المفتاح تتشابك بإحكام مع الوحدات المجاورة لإنشاء اتصال مستمر باللوحة الخلفية. الاتجاه العمودي إلزامي؛ تشغيل الوحدة بحمل كامل 10 أمبير في درجات حرارة محيطة عالية يتطلب تدفق هواء نشط داخل اللوحة للبقاء ضمن نطاق التشغيل من -25 إلى +60 درجة مئوية.

• إدارة الاضطرابات الحثية: على الرغم من أن EL2828 يحتوي على دوائر تكافح الاضطرابات مدمجة مصنفة لأقل من 1.2 جول، فإن تشغيل الأحمال الحثية الكبيرة أو الصمامات ذات دورة العمل العالية بانتظام يمكن أن يسبب تراكمًا حراريًا. بالنسبة للملفات الميدانية الكبيرة، يُنصح بشدة بتركيب دايود حر حر خارجي عبر أطراف المشغل لقمع نبضات الجهد العكسي مباشرة عند المصدر.
