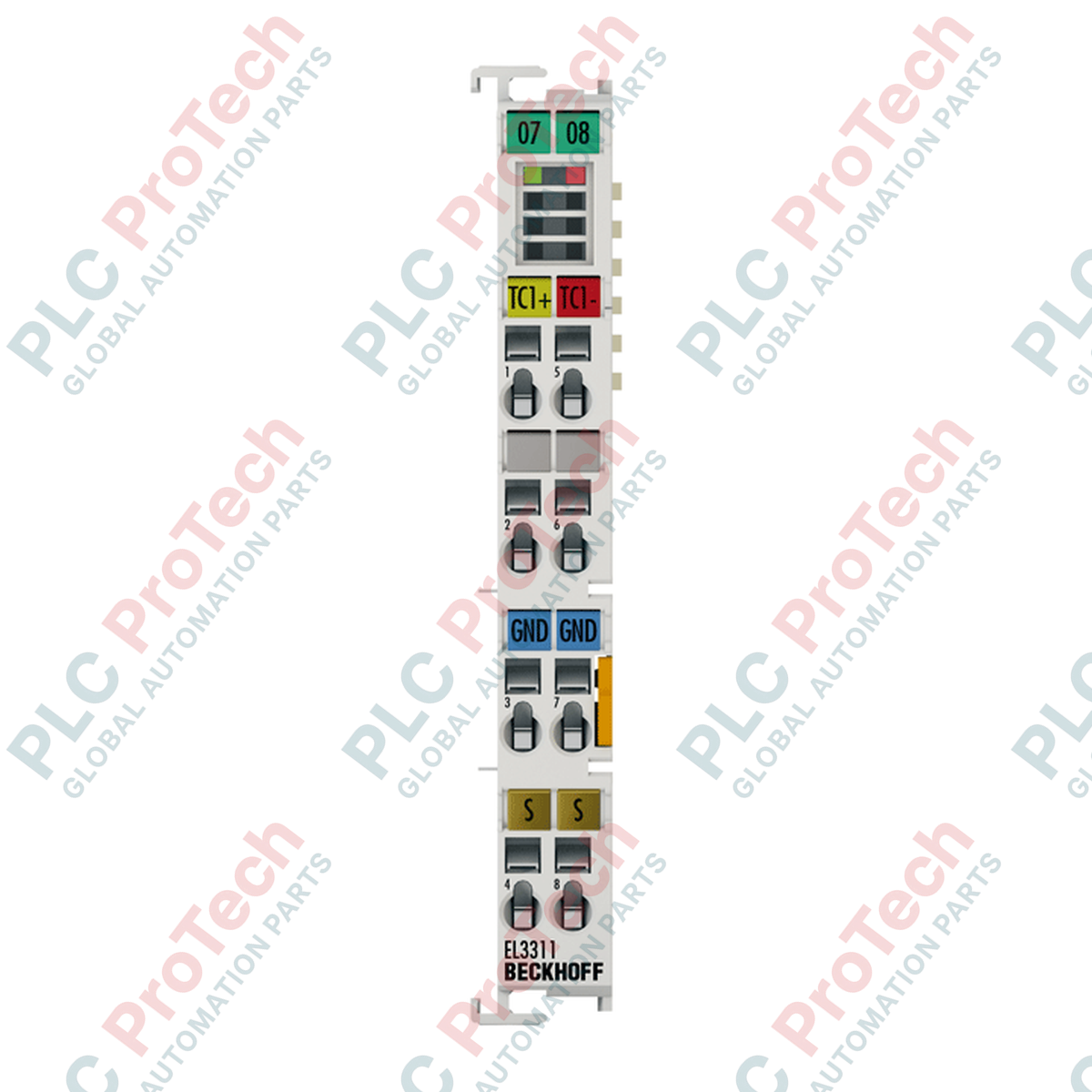

بيكهوف EL3311 وحدة إدخال ترموقبل من سلسلة EL

الشركة المصنعة: BECKHOFF

رقم القطعة: EL3311

طرف EtherCAT، مدخل تناظري بقناة واحدة، درجة حرارة، مزدوج حراري، 16 بت

عدد المدخلات: 1

التقنية: قياس درجة الحرارة (TC)

طريقة الاتصال: سلكان

نوع الإشارة: تفاضلية

قياس درجة الحرارة (مزدوج حراري): أنواع B، C، E، J، K، L، N، R، S، T، U (الإعداد الافتراضي: النوع K)

عدم اليقين في القياس (قياس درجة الحرارة): عند درجة حرارة محيطة 23 درجة مئوية، مع وصلة باردة داخلية، حسب النوع: B: ±8.5 درجة مئوية؛ C: ±6.2 درجة مئوية؛ E: ±2.5 درجة مئوية؛ J: ±2.7 درجة مئوية؛ K: ±3 درجة مئوية؛ L: ±2.3 درجة مئوية؛ N: ±3 درجة مئوية؛ R: ±6.7 درجة مئوية؛ S: ±7.1 درجة مئوية؛ T: ±2.9 درجة مئوية؛ U: ±2.5 درجة مئوية؛ لمزيد من التفاصيل، انظر الوثائق

قياس الجهد: ±30/±60/±75 ملي فولت

عدم اليقين في القياس (قياس الجهد): عند ±75 ملي فولت، درجة حرارة محيطة 23 درجة مئوية: < ±0.14% (بالنسبة لقيمة المقياس الكامل)

الدقة: 16 بت، التمثيل قابل للتعديل: 0.1/0.01 درجة مئوية أو 1/2/4 ميكرو فولت لكل رقم

تردد حد مرشح الإدخال: نموذجي 1 كيلو هرتز

وقت التحويل: حوالي 750 مللي ثانية حتى 20 مللي ثانية، حسب التكوين وإعداد المرشح، الافتراضي: حوالي 75 مللي ثانية

الساعات الموزعة: –

مصدر الطاقة: عبر ناقل E-bus

استهلاك تيار ناقل E-bus: 200 مللي أمبير

استهلاك تيار نقاط الطاقة: –

العزل الكهربائي: 500 فولت (ناقل E-bus/جهد الإشارة)

ميزات خاصة: اكتشاف قطع السلك لكل قناة، وصلة باردة داخلية وخارجية، مرشح برامج ثابتة قابل للتعديل

الوزن: حوالي 60 جرام

درجة حرارة التشغيل/التخزين: -25...+60 درجة مئوية/-40...+85 درجة مئوية

الرطوبة النسبية: 95%، بدون تكثف

مقاومة الاهتزاز/الصدمات: تتوافق مع EN 60068-2-6/EN 60068-2-27

حصانة/انبعاث EMC: تتوافق مع EN 61000-6-2/EN 61000-6-4

تصنيف الحماية/موضع التركيب: IP20/متغير

الموافقات/العلامات: CE، UL، ATEX

علامة Ex: II 3 G Ex nA IIC T4 Gc

شكل التصميم: غلاف طرفي مدمج مع مؤشرات LED للإشارة

المادة: بولي كربونات

الأبعاد (العرض × الارتفاع × العمق): 12 مم × 100 مم × 68 مم

التركيب: على سكة DIN مقاس 35 مم، متوافقة مع EN 60715 مع قفل

التركيب المتجاور بواسطة: فتحة مزدوجة وتوصيل مفتاح

الوسم: وسم سلسلة BZxxx

الأسلاك: موصل صلب (e)، موصل مرن (f) وطرف توصيل (a): تشغيل زنبركي بواسطة مفك براغي

مقطع عرضي للتوصيل:

s*: 0.08…2.5 مم²،

st*: 0.08…2.5 مم²،

f*: 0.14…1.5 مم²

مقطع عرضي للتوصيل AWG:

s*: AWG 28…14،

st*: AWG 28…14،

f*: AWG 26…16

طول التجريد: 8…9 مم

تيار حمل نقاط الطاقة: Imax: 10 أمبير

*s: سلك صلب؛ st: سلك مجدول؛ f: مع طرف توصيل

وزن الشحن: 2 كجم
