الشركة المصنعة: BECKHOFF
رقم المنتج: EL3443-0011
Country of origin:ألمانيا
نوع المنتج: وحدات EtherCAT الطرفية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 120 مم × 80 مم × 25 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

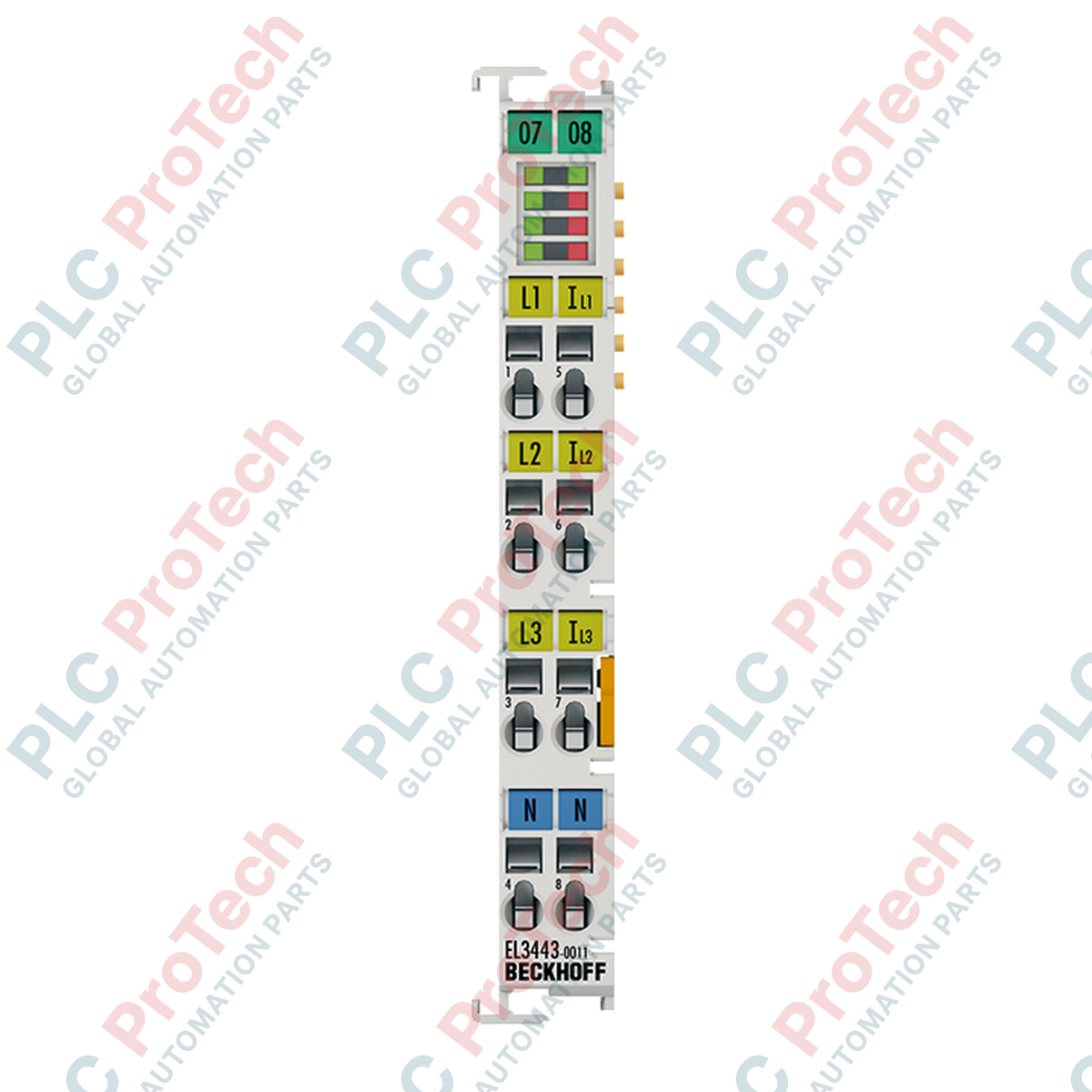

مصمم لتحليل دقيق لشبكات التيار المتردد/المستمر ثلاثية الطور، يعمل Beckhoff EL3443-0011 كطرفية قياس قدرة عالية الأداء ضمن نظام إدخال/إخراج EtherCAT. تتيح هذه الوحدة القياس المباشر للتيار والجهد في شبكات الإمداد، وحساب المعلمات الكهربائية الرئيسية بدقة عالية، ونقلها مباشرةً إلى وحدة التحكم عبر ناقل EtherCAT عالي السرعة.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنعة | Beckhoff |
| الطراز | EL3443-0011 |
| عدد المدخلات | 3 × تيار، 3 × جهد |
| التقنية | قياس القدرة ثلاثي الطور |
| جهد القياس | بحد أقصى 480 فولت تيار متردد ثلاثي الطور (ULX-N: بحد أقصى 277 فولت تيار متردد / 240 فولت تيار مستمر) |
| تيار القياس | 100 مللي أمبير (تيار متردد/مستمر)، عبر محولات قياس × أمبير / 100 مللي أمبير |
| الدقة | 24 بت |
| خطأ القياس | 0.3% من قيمة النطاق الكامل (U/I)، و0.6% من القيمة المحسوبة |
| فاصل التحديث | دورة شبكة واحدة (20 مللي ثانية عند 50 هرتز) |
| زمن التحديث | متزامن مع الشبكة |
| العزل الكهربائي | 2500 فولت |
| استهلاك تيار ناقل E-bus | 120 مللي أمبير نموذجيًا |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | -25 إلى +85 درجة مئوية |
| الرطوبة النسبية | 95%، دون تكاثف |
| مقاومة الاهتزاز/الصدمة | متوافق مع EN 60068-2-6 / EN 60068-2-27 |
| المادة | بولي كربونات |
| الأبعاد (W × الارتفاع × العمق) | 12 مم × 100 مم × 68 مم |
| وزن الشحن | 2.0 كجم |
| أبعاد العبوة (محسوبة) | 120 مم × 80 مم × 25 مم |
| نوع الموصل | نطاق المقطع العرضي | طول التجريد |
|---|---|---|
| موصل مصمت (s) | 0.08 إلى 2.5 مم2 (AWG 28 إلى 14) | 8 إلى 9 مم |
| موصل مجدول (st) | 0.08 إلى 2.5 مم2 (AWG 28 إلى 14) | 8 إلى 9 مم |
| موصل مرن بطرف كبس (f) | 0.14 إلى 1.5 مم2 (AWG 26 إلى 16) | 8 إلى 9 مم |
تمت معايرة EL3443-0011 خصيصًا لمخارج الجانب الثانوي لمحولات تيار (CT) بقدرة 100 mA. ويجب عدم الخلط بينها وبين EL3443-0000 القياسية (التي تدعم محولات تيار بقدرة 1 A أو 5 A). ستؤدي محاولة توصيل محولة تيار بقدرة 1 A/5 A مباشرةً بـ EL3443-0011 إلى تشبع المداخل، وقد تتسبب في تلف دائم لمقاومات التحويل الداخلية.
عند قياس شبكات شديدة التشوه، تأكد من أن التحليل التوافقي (حتى التوافقية الأربعين) لا يتجاوز عرض نطاق المعالجة لزمن دورة TwinCAT. إذا ضُبطت أزمنة الدورة على قيم منخفضة جدًا، فقد تؤدي عمليات تحميل بيانات التوافقيات عالية التردد عبر CoE إلى انتهاء مهلة الاتصال بناقل E.
احرص دائمًا على توافق قطبية محولة التيار (K-L / P1-P2) مع توزيع أطوار الجهد. ستؤدي القطبية غير الصحيحة أو الأطوار غير المتطابقة إلى قراءات سالبة للقدرة الفعالة وحسابات غير صحيحة لمعامل القدرة (cos phi) في TwinCAT System Manager.
