الشركة المصنعة: BECKHOFF
رقم المنتج: EL3443-0013
Country of origin:ألمانيا
نوع المنتج: محطات إيثركات
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 12 مم × 100 مم × 68 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

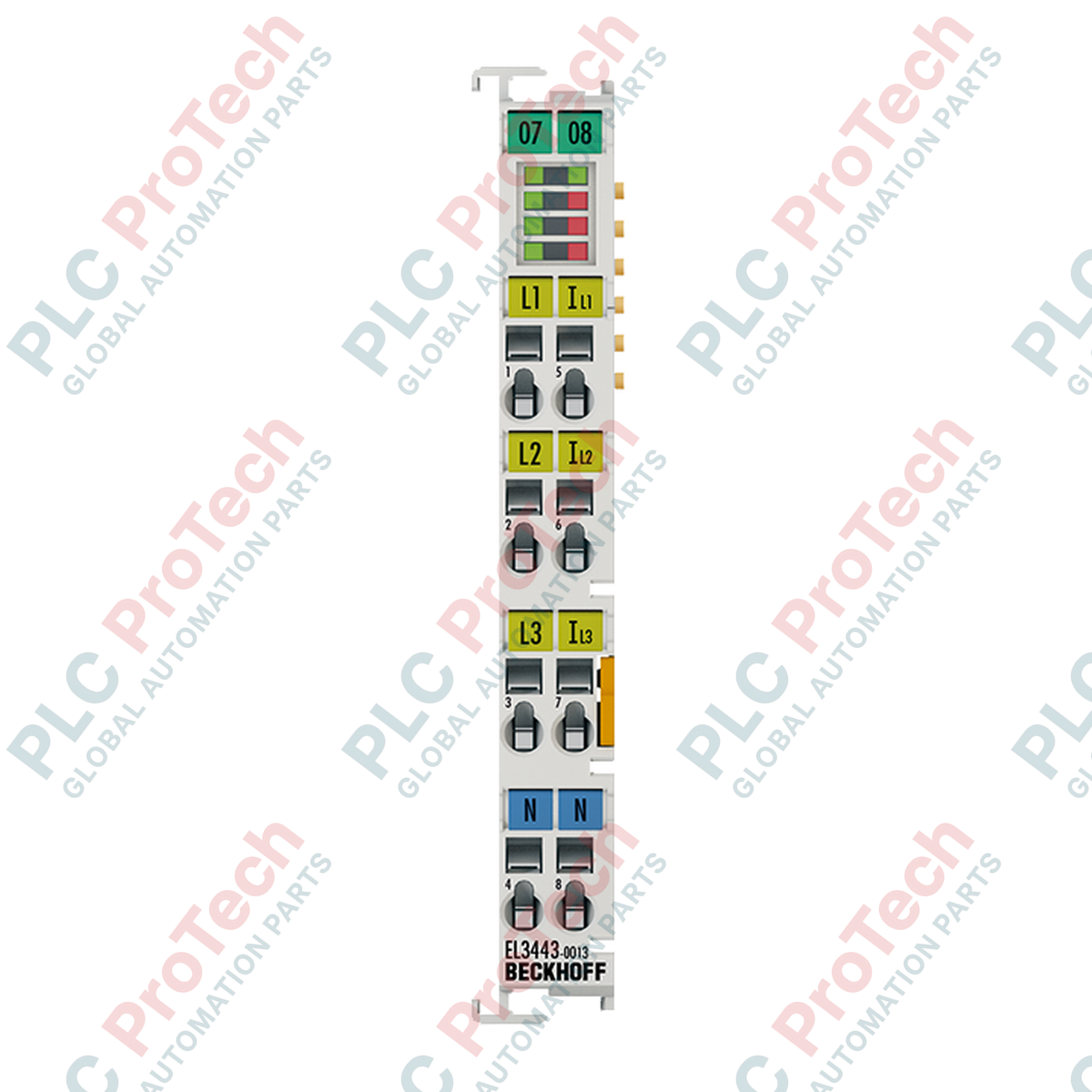

مصمم لتحليل شامل ودقيق لشبكات الكهرباء، يعمل Beckhoff EL3443-0013 كجهاز طرفي EtherCAT عالي الأداء لقياس الطاقة بثلاث قنوات. تم تصميم هذا الوحدة لتقييم أنظمة التوزيع التيار المتردد والمستمر غير الجيبية مباشرة، مع دعم جهود تصل إلى 480 فولت تيار متردد. باستخدام مدخلات تناظرية بدقة 24 بت، يعالج الإشارات من محولات التيار منخفضة الجهد ذات خرج اسمي 333 مللي فولت. هذا يجعله أداة مثالية للدمج في خزائن التحكم ذات المساحات المحدودة حيث يتطلب الأمر مراقبة مفصلة للقدرة الفعالة واللافعالة والظاهرة، بالإضافة إلى تحليل التوافقيات حتى التوافقي الأربعين، لأغراض الصيانة الوقائية وإدارة الطاقة النشطة.
| المعلمة | القيمة / المواصفة |
|---|---|
| الشركة المصنعة | Beckhoff Automation GmbH & Co. KG |
| رقم الموديل | EL3443-0013 |
| عدد المداخل | 3 × تيار، 3 × جهد |
| تقنية القياس | قياس الطاقة ثلاثية الطور |
| أقصى جهد قياس | 480 فولت AC 3~ (ULX-N: الحد الأقصى 277 فولت AC/240 فولت DC) |
| مدخل قياس التيار | 333 مللي فولت (AC/DC) عبر محولات قياس خارجية |
| الدقة | 24 بت |
| خطأ القياس | 0.3% نسبة إلى القيمة الكاملة (U/I)، 0.6% القيمة المحسوبة |
| العزل الكهربائي | 2500 فولت |
| استهلاك التيار للحافلة الإلكترونية | تيار استهلاك الحافلة الإلكترونية النموذجي 120 مللي أمبير |
| فاصل التحديث | دورة واحدة من التيار الكهربائي (20 مللي ثانية عند 50 هرتز) |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | -25 إلى +85 درجة مئوية |
| الرطوبة النسبية المسموح بها | 95%، غير مكثف |
| مادة الغلاف | بولي كربونات |
| تقنية الاتصال | تشغيل نابض بمشبك القفص |
| مقطع الموصل العرضي | صلب/مجزأ: 0.08 إلى 2.5 مم² (AWG 28...14) |
| الأبعاد (العرض × الارتفاع × العمق) | 12 مم × 100 مم × 68 مم |
| بلد المنشأ | ألمانيا |
| وزن الشحن (محسوب) | 0.15 كجم |
| اتصال الطرفية | تعيين الإشارة | الوصف |
|---|---|---|
| L1 (1) | جهد الطور 1 | قناة إدخال الجهد للطور 1 (L1) |
| L2 (2) | جهد الطور 2 | قناة إدخال الجهد للطور 2 (L2) |
| L3 (3) | جهد الطور 3 | قناة إدخال الجهد للطور 3 (L3) |
| N (5) | موصل المحايد | اتصال المحايد لجهد المرجع |
| I1+ / I1- (9, 10) | قناة التيار 1 (333 مللي فولت) | مدخل جهد منخفض تفاضلي لمحولة التيار للطور 1 |
| I2+ / I2- (11, 12) | قناة التيار 2 (333 مللي فولت) | مدخل جهد منخفض تفاضلي لمحولة التيار للطور 2 |
| I3+ / I3- (13, 14) | قناة التيار 3 (333 مللي فولت) | مدخل جهد منخفض تفاضلي لمحولة التيار للطور 3 |
من الضروري التمييز بين EL3443-0013 وEL3443-0000 القياسي. النموذج القياسي مهيأ لقياسات التيار المستمر حتى 1 أمبير أو 5 أمبير AC/DC. بالمقابل، يعتمد EL3443-0013 على حساسات خارجية منخفضة الطاقة ذات خرج جهد (333 مللي فولت). تبديل هذه الأنواع من الأطراف دون مطابقة محولات التيار الميدانية المقابلة سيؤدي إلى تشبع القياس أو فشل حراري كارثي للمداخل.
عند مراقبة الشبكات التي تحتوي على تحميل كبير من محركات التردد المتغير (VFD)، يمكن أن يرتفع الحمل الحراري داخل غلاف الطرفية بسبب ذروات التيار التوافقي. تأكد من وجود مساحة جانبية مناسبة أو تبديد حراري نشط داخل الحاوية إذا ظل جهد الطور إلى الطور المستمر فوق 440 فولت تيار متردد. لا تقم أبدًا بتوصيل محولات التيار ذات المخرجات القياسية (x A / 1 A أو x A / 5 A) مباشرة إلى هذه الوحدة، حيث لا يمكن للمدخلات منخفضة الجهد كبح الاندفاع الحثي للحلقات الثانوية ذات التيار العالي.
لضمان قياسات عالية الدقة، استخدم دائمًا أسلاك زوج ملتوي محمية (STP) لخطوط إشارة محول 333 مللي فولت. يجب أن ينتهي التغطية مباشرة إلى الأرض الوظيفية (FE) لسكة DIN الأقرب إلى نقطة الدخول. في TwinCAT 3، يجب تطبيق تعويضات التهيئة عبر قائمة المعلمات عبر الإنترنت CoE (CanOverEthernet) لربط نطاق إشارة 333 مللي فولت مباشرة بقيم المقياس الأولي لأجهزة الاستشعار الميدانية.
ثبت الطرفية على سكة DIN الأرضية بقطر 35 مم (مطابقة للمعيار EN 60715) باستخدام آلية القفل المدمجة.
قم بتوصيل مسار المنطق الفيزيائي E-Bus عن طريق تحريك الأطراف المجاورة معًا باستخدام نظام الفتحة المزدوجة والمفتاح.
قم بتوصيل أسلاك نابض CAGE CLAMP باستخدام الأداة. قم بإزالة عزل السلك إلى 8-9 مم قبل إدخال الموصلات في منافذ الطرفية.
تحقق من توجيه الإشارة: قم بتوصيل مدخلات جهد الطور على الاتصالات 1 و2 و3، وقم بإنهاء مدخلات محول التيار على الاتصالات من 9 إلى 14.
