الشركة المصنعة: BECKHOFF
رقم المنتج: EL9510
Country of origin:ألمانيا
نوع المنتج: طرف توصيل مصدر الطاقة 10 V DC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 12 مم × 100 مم × 68 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

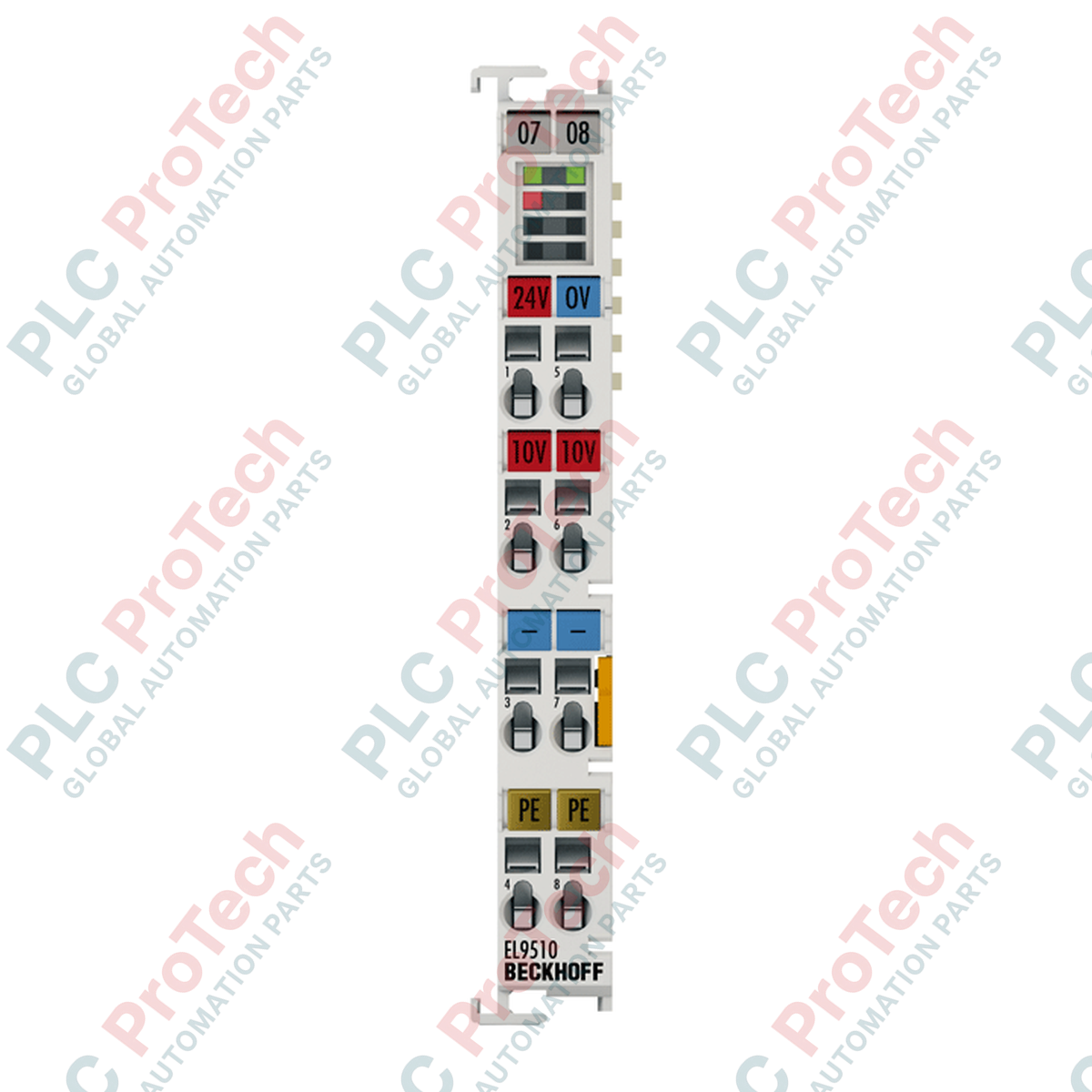

يولّد طرف مزود الطاقة EL9510 (EL9510) جهد خرج ثابتًا للغاية قدره 10 فولت تيار مستمر من دخل قياسي قدره 24 فولت تيار مستمر. وتعمل هذه الوحدة المدمجة مباشرة ضمن إطار عمل نظام Beckhoff EtherCAT، حيث توفر طاقة نظيفة منخفضة التموج لأجهزة الاستشعار ومقاييس الجهد ومحولات القياس المتخصصة.
من خلال عزل أجهزة القياس الميدانية الحساسة عن ضوضاء الناقل الصناعي الشديدة، يلغي الطرف انحراف الإشارة وتقلبات القراءات عبر شبكات الأتمتة. ويُستخدم على نطاق واسع في اختبارات السيارات الدقيقة، وتصنيع المنسوجات، وخطوط معالجة الأغذية، حيث يعمل كطبقة أجهزة أساسية تمنع فشل القياس وتقلل وقت تعطل النظام.
يضم EL9510 محول DC-DC داخليًا ذكيًا مزودًا بحماية كاملة من قصر الدائرة، مع حصر التموج المتبقي في نطاق يقل عن 5 مللي فولت. وتنقل الوحدة بيانات مراقبة التشخيص مباشرة إلى صورة عملية EtherCAT master، مما يتيح الاستعلام الفوري عن حالة سلامة الطرف.
تتضمن اللوحة الأمامية مؤشر LED مخصصًا للتيار الزائد لاستكشاف الأعطال محليًا فورًا. ويتميز هيكلها المصنوع من البولي كربونات بعرض قياسي يبلغ 12 مم، مع نظام التوصيل الكلاسيكي ذي الفتحتين والمفتاح، ما يتيح التجميع المتشابك السريع جنبًا إلى جنب على لوحات التوصيل الكهربائية القياسية.
| المعلمة | المواصفات |
| الطراز | EL9510 |
| العلامة التجارية | BECKHOFF |
| المنشأ | ألمانيا |
| واجهة النظام | طرف EtherCAT (مزود بالطاقة عبر ناقل E-bus) |
| جهد الدخل | 24 فولت تيار مستمر (-15% / +20%) |
| جهد الخرج | 10 فولت تيار مستمر +/- 1% |
| تيار الخرج | 0.5 أمبير |
| مقاوم لقصر الدائرة | نعم |
| التموج المتبقي | أقل من 5 مللي فولت |
| استهلاك التيار (ناقل E-bus) | 90 مللي أمبير |
| العزل الكهربائي | 500 فولت (ناقل E-bus إلى جهد المجال) |
| تشخيصات صورة العملية | نعم |
| مؤشرات الحالة | مصباح LED للتيار الزائد، ومصابيح LED للإشارة |
| الأبعاد (W × الارتفاع × العمق) | 12 مم × 100 مم × 68 مم |
| الوزن | حوالي 65 غ |
| درجة حرارة التشغيل | من 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | -25 إلى +85 درجة مئوية |
| درجة الحماية | IP20 |
| الاعتمادات / الامتثال | CE، UL، ATEX |
| تصنيف Ex | II 3 G Ex nA IIC T4 Gc |
كيف يستفيد المهندسون من بيانات تشخيص EL9510 داخل صورة العملية؟
يُعيّن طرف التوصيل بتات الحالة المخصصة مباشرةً في بيانات العملية الدورية لوحدة التحكم. عند حدوث حمل زائد على خرج أو دائرة قصر، ينتقل بت التشخيص من 0 إلى 1، ما يتيح لروتين PLC عزل حلقة المجال المتأثرة أو إيقاف خطوات العملية مؤقتًا بأمان تلقائيًا.
هل يستطيع EL9510 تشغيل مقاييس الجهد القياسية بجهد 10 فولت مباشرةً؟
نعم. صُمم خرج التيار المستمر المستقر بجهد 10 فولت (+/-1 %) خصيصًا ليعمل كجهد مرجعي عالي الدقة لمقاييس الجهد الخطية أو الدوارة لتوفير تغذية راجعة دقيقة عن الإزاحة.
ما الذي يميز مبيت أطراف التوصيل في EL9510 عن طُرز سلسلة ESxxxx؟
يستخدم EL9510 أطراف توصيل قياسية من نوع المشبك القفصي للتوصيل المباشر، بينما يشتمل تصميم سلسلة ESxxxx البديلة على مستوى توصيل قابل للفصل بالكامل، ما يتيح إزالة كتلة الموصل دون فصل الخطوط الفردية.
بروتوكول إنهاء الموصلات: افتح مشابك النوابض باستخدام مفك تقني قياسي مسطح الرأس. عرِّ الأسلاك المصمتة (e) أو المجدولة (st) بطول يتراوح بين 8 و9 مم. تستوعب كتل أطراف التوصيل موصلات مصمتة/مجدولة بمقاسات من AWG 28 إلى 14، أو أسلاكًا معزولة بطرف كبس (f) بمقاسات من AWG 26 إلى 16. تأكد من عدم بقاء أي خيوط أسلاك سائبة خارج مشبك الطرف.
القضبان الميكانيكية وملامسات الطاقة: ثبّت الوحدة رأسيًا على سكة DIN مقاس 35 مم متوافقة مع EN 60715. تأكد من تعشيق الموصلات الجانبية المتشابكة بسلاسة مع أطراف التوصيل المجاورة لضمان استمرارية توصيل ناقل E-bus وملامسات الطاقة. تتحمل ملامسات الطاقة المدمجة تيارًا أقصى للمرور قدره 10 أمبير.
الامتثال لمتطلبات المناطق الخطرة: للتثبيت وفقًا للوائح ATEX للمنطقة 2 (II 3 G Ex nA IIC T4 Gc)، يجب أن تكون مجموعة أطراف التوصيل بأكملها داخل حاوية تحكم صناعية متوافقة مع IP54. يُحظر منعًا باتًا فصل أي طرف توصيل أو استبداله أثناء تزويد نظام توزيع الطاقة المحلي بالطاقة.
