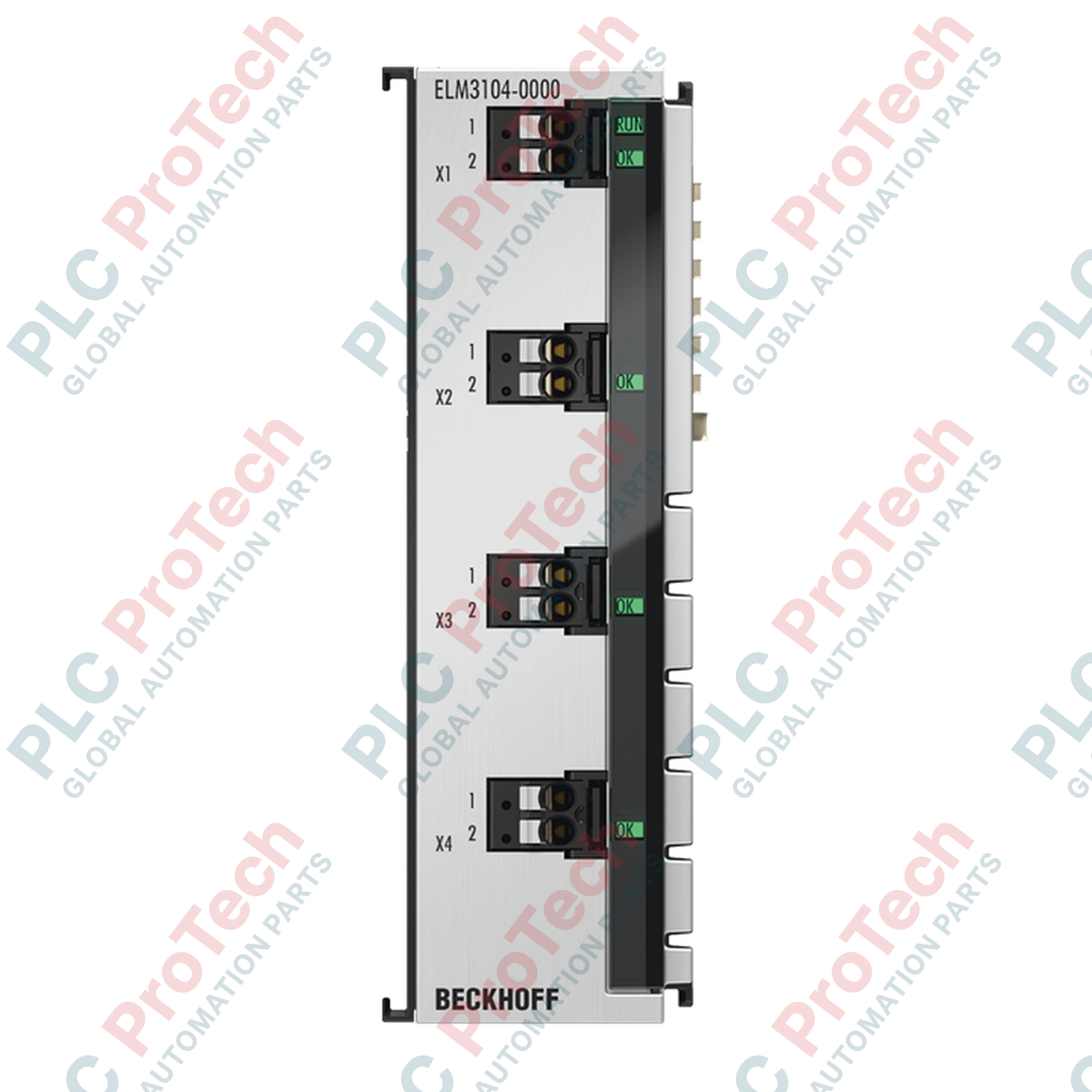

بصفته واجهة فائقة الدقة للمستشعرات، يوفّر Beckhoff ELM3104-0000 قياسات تيار تناظرية عبر 4 قنوات مباشرةً إلى بيئات التحكم الصناعية التي تدعم EtherCAT. يعمل طرف القياس عالي السرعة هذا ضمن نطاق +/-20 مللي أمبير وبدقة استثنائية تبلغ 24 بت، ليلبي المتطلبات الصارمة للعمليات الديناميكية ومنصات الاختبار المعملية عالية الدقة. ويتميز بغطاء متين مصبوب بالزنك، إلى جانب وظائف معالجة رقمية متقدمة تشمل أخذ عينات زائد يصل إلى 10 ksps لكل قناة، وحسابات TrueRMS، ومرشحات رقمية قابلة للتخصيص لإزالة الضوضاء الميدانية عالية التردد.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | Beckhoff |
| رقم الطراز | ELM3104-0000 |
| نوع المنتج | طرف قياس EtherCAT |
| عدد القنوات | 4 (تفاضلية) |
| نطاق الإشارة | +/-20 مللي أمبير |
| الدقة | 24 بت (بما في ذلك الإشارة) |
| معدل أخذ العينات | بحد أقصى 100 ميكروثانية / 10 ksps لكل قناة، متزامنة |
| معامل أخذ العينات الزائد | n = 1 إلى 100 قابلة للاختيار |
| مقاومة الدخل الداخلية | 150 أوم |
| خطأ القياس | أقل من +/-100 جزء في المليون (+/-0.01 بالمائة) بالنسبة إلى النطاق الكامل، نموذجيًا |
| معامل درجة الحرارة | أقل من 10 جزء في المليون/كلفن نموذجيًا |
| استهلاك تيار ناقل E | 490 مللي أمبير نموذجيًا |
| العزل الكهربائي | 707 فولت تيار مستمر للقناة/الناقل، 707 فولت تيار مستمر للقناة/SGND |
| التبديد الحراري | 3 W نموذجيًا |
| مقطع التوصيل | مصمت/مجدول: 0.2 إلى 1.5 مم2 (AWG 24 إلى 14) |
| مادة الهيكل | مصبوب بالزنك |
| الأبعاد (W × الارتفاع × العمق) | 30 مم × 100 مم × 95 مم |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| وزن الشحن | 2.0 كجم |
| طرف التوصيل / الدبوس | تخصيص الوظيفة / الدائرة |
|---|---|
| القناة 1 (الدبوس 1 / الدبوس 2) | مدخل التيار للقناة 1 (+) / أرضي الإشارة للقناة 1 (-) |
| القناة 2 (الطرف 1 / الطرف 2) | مدخل التيار للقناة 2 (+) / أرضي الإشارة للقناة 2 (-) |
| القناة 3 (الطرف 1 / الطرف 2) | مدخل التيار للقناة 3 (+) / أرضي الإشارة للقناة 3 (-) |
| القناة 4 (الطرف 1 / الطرف 2) | مدخل التيار للقناة 4 (+) / أرضي الإشارة للقناة 4 (-) |
بينما تعالج وحدات سلسلة EL3xxx القياسية تتبع التيار للأغراض العامة، تتطلب وحدة القياس عالية الدقة ELM3104-0000 تكامل وقت التشغيل TwinCAT 3 لدعم خوارزميات أخذ العينات الزائدة المتقدمة ومعالجة الدقة الكاملة البالغة 24 بت. هذه الوحدة متوافقة بالكامل مع شبكات EtherCAT القياسية، لكنها تتطلب تخطيطًا مخصصًا لناقل النظام قادرًا على توفير متطلب طاقة E-bus النموذجي البالغ 490 mA.
للحفاظ على مواصفة الدقة البالغة 100 جزء في المليون، تأكد من استخدام كابلات زوجية ملتفة ومحمية (STP) في جميع حلقات التيار. قد يؤدي التداخل الكهرومغناطيسي بالقرب من محركات التردد العالية القدرة إلى إحداث ضوضاء تقلل العدد الفعّال للبتات (ENOB) في الوحدة. يجب تثبيت الهيكل المصبوب من الزنك على قضيب DIN فولاذي مؤرّض جيدًا وخالٍ من الأكسدة بقطر 35 مم للحفاظ على مسار حماية مثالي وتبديد حراري مناسب عند ظروف الحمل الكامل البالغة 3 W.
استخدم مقابس الخدمة المدمجة ذات الطرفين والموصولة بالضغط في التطبيقات شديدة الاهتزاز. تتيح هذه الميزة استبدال الوحدة بسرعة من دون استخراج الأسلاك بشكل فردي، ما يقلل أخطاء التوصيل. عند إجراء التشغيل الأولي في TwinCAT، تحقّق من تمكين الساعات الموزعة (DC) للطرف لمزامنة مدخلات العملية التاريخية بدقة تقل عن ميكروثانية واحدة عبر عقد متعددة.
ثبّت ELM3104-0000 مباشرةً على قضيب DIN نظيف ومؤرّض بقطر 35 مم (متوافق مع EN 60715).
أحكم تعشيق الفتحة المزدوجة ووصلة المفتاح الموجودة على جانب كتلة الأطراف لتثبيتها بإحكام في وحدات EtherCAT المجاورة.
قشّر أسلاك الإشارة التناظرية بطول دقيق يتراوح بين 8 و9 مم. أدخل الموصلات المصمتة أو الأسلاك المجدولة المزودة بفيرولات مباشرةً في قابس التوصيل ذي الأطراف الضاغطة.
شغّل النظام وافحص طوبولوجيا شبكة EtherCAT في «مدير نظام TwinCAT» لتهيئة المرشحات ومعدلات أخذ العينات.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: ELM3104-0000
Country of origin:ألمانيا
نوع المنتج: أطراف EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 30 مم × 100 مم × 95 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
