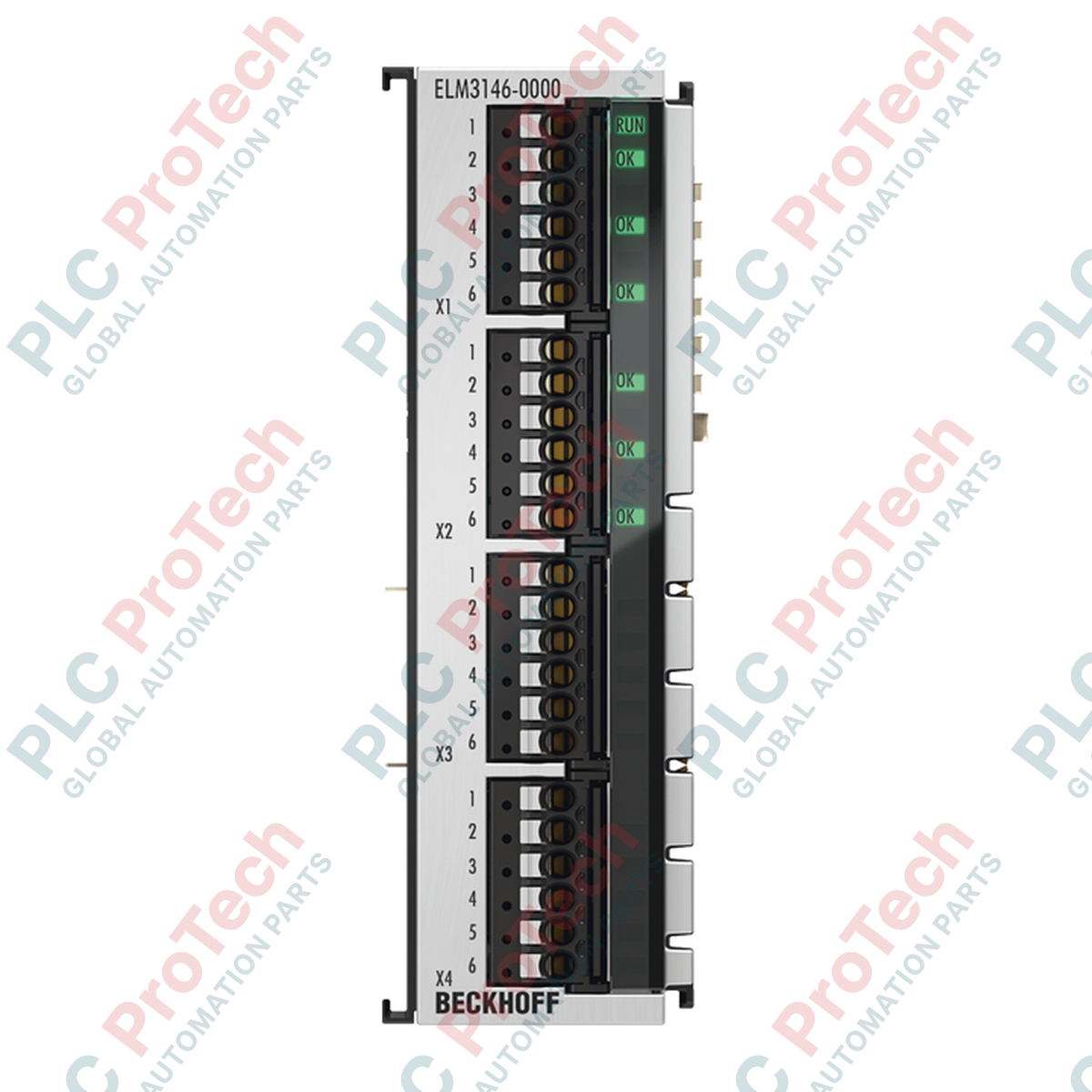

تتطلب مهام القياس الدقيقة ضمن شبكات EtherCAT الصناعية أجهزة قياس عالية الموثوقية وعالية الدقة. يُعد Beckhoff ELM3146-0000 طرف إدخال تناظريًا سداسي القنوات متعدد الوظائف، مصممًا لاكتساب البيانات بدقة عالية. وبفضل دعم قياس الجهد والتيار، يمكن تهيئة كل قناة بشكل مستقل لتلائم واجهات المستشعرات المحددة. وتتميز الوحدة بساعات موزعة (DC) مدمجة للمزامنة الزمنية الدقيقة بأقل من 1 ميكروثانية، ما يجعلها مثالية للاختبارات الديناميكية وتشخيص العمليات.
يأتي هذا الطرف في هيكل معدني متين من الزنك المصبوب بالقالب، مزود بمصابيح LED لحالة الإشارة، ويطبق بنية قياس متعددة الإرسال تعمل بمعدلات أخذ عينات تصل إلى 1 كيلو عينة/ثانية لكل قناة. وتُعالج وظائف المعالجة الديناميكية المتقدمة، مثل حسابات TrueRMS وPeakHold والمرشحات الرقمية الحرة والتحجيم غير الخطي، مباشرةً داخل الطرف، مما يقلل الحمل الحسابي على وحدة التحكم الرئيسية.
| الشركة المصنعة | Beckhoff |
| رقم الجزء | ELM3146-0000 |
| عدد القنوات | 6 |
| نوع الإشارة | تفاضلي |
| تقنية القياس | قياس الجهد أو التيار (قابل للتهيئة لكل قناة) |
| نطاقات جهد الإدخال | ±10 فولت، ±5 فولت، ±2.5 فولت، ±1.25 فولت |
| نطاق تيار الإدخال | ±20 مللي أمبير |
| الدقة | 24 بت (بما في ذلك الإشارة) |
| معدل أخذ العينات | بحد أقصى 1 مللي ثانية / 1 ksps لكل قناة (متعدد الإرسال) |
| معامل فرط أخذ العينات | n = من 1 إلى 20 (قابل للاختيار) |
| المقاومة الداخلية | > 4 ميجا أوم (الجهد)، نموذجيًا 200 أوم (التيار) |
| خطأ القياس | نموذجيًا < ±100 جزء في المليون / ±0.01% (بالنسبة إلى قيمة النطاق الكامل عند 0 إلى 50 درجة مئوية) |
| استهلاك تيار ناقل E | نموذجيًا 250 مللي أمبير |
| العزل الكهربائي (القناة/الناقل) | 707 فولت تيار مستمر (اختبار النوع) |
| العزل الكهربائي (القناة/SGND) | 707 فولت تيار مستمر (اختبار النوع) |
| التبديد الحراري | نموذجيًا 2 W |
| مادة الهيكل | مصبوب بالضغط من الزنك مع مؤشرات LED للحالة |
| الأبعاد (W × الارتفاع × العمق) | 30 مم × 100 مم × 95 مم |
| درجة حرارة التشغيل | من -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 إلى +85 درجة مئوية |
| الوزن | حوالي 350 غ |
| المعلمة | المواصفات |
|---|---|
| نوع التوصيل | قابس خدمة Push-in سداسي السنون |
| تقنية التوصيل | توصيل بسلكين أو 3 أو 4 أسلاك |
| موصلات صلبة (e) | من 0.2 إلى 1.5 مم² (AWG 24 إلى 14)، توصيل مباشر بالدفع |
| موصلات دقيقة متعددة الشعيرات (f) | من 0.25 إلى 0.75 مم² (AWG 24 إلى 14)، تشغيل النابض بواسطة مفك براغي |
| طول التجريد | من 8 إلى 9 مم |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: ELM3146-0000
Country of origin:ألمانيا
نوع المنتج: أطراف EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 350ج
Dimensions: 30 مم × 100 مم × 95 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
تتطلب مهام القياس الدقيقة ضمن شبكات EtherCAT الصناعية أجهزة قياس عالية الموثوقية وعالية الدقة. يُعد Beckhoff ELM3146-0000 طرف إدخال تناظريًا سداسي القنوات متعدد الوظائف، مصممًا لاكتساب البيانات بدقة عالية. وبفضل دعم قياس الجهد والتيار، يمكن تهيئة كل قناة بشكل مستقل لتلائم واجهات المستشعرات المحددة. وتتميز الوحدة بساعات موزعة (DC) مدمجة للمزامنة الزمنية الدقيقة بأقل من 1 ميكروثانية، ما يجعلها مثالية للاختبارات الديناميكية وتشخيص العمليات.
يأتي هذا الطرف في هيكل معدني متين من الزنك المصبوب بالقالب، مزود بمصابيح LED لحالة الإشارة، ويطبق بنية قياس متعددة الإرسال تعمل بمعدلات أخذ عينات تصل إلى 1 كيلو عينة/ثانية لكل قناة. وتُعالج وظائف المعالجة الديناميكية المتقدمة، مثل حسابات TrueRMS وPeakHold والمرشحات الرقمية الحرة والتحجيم غير الخطي، مباشرةً داخل الطرف، مما يقلل الحمل الحسابي على وحدة التحكم الرئيسية.
| الشركة المصنعة | Beckhoff |
| رقم الجزء | ELM3146-0000 |
| عدد القنوات | 6 |
| نوع الإشارة | تفاضلي |
| تقنية القياس | قياس الجهد أو التيار (قابل للتهيئة لكل قناة) |
| نطاقات جهد الإدخال | ±10 فولت، ±5 فولت، ±2.5 فولت، ±1.25 فولت |
| نطاق تيار الإدخال | ±20 مللي أمبير |
| الدقة | 24 بت (بما في ذلك الإشارة) |
| معدل أخذ العينات | بحد أقصى 1 مللي ثانية / 1 ksps لكل قناة (متعدد الإرسال) |
| معامل فرط أخذ العينات | n = من 1 إلى 20 (قابل للاختيار) |
| المقاومة الداخلية | > 4 ميجا أوم (الجهد)، نموذجيًا 200 أوم (التيار) |
| خطأ القياس | نموذجيًا < ±100 جزء في المليون / ±0.01% (بالنسبة إلى قيمة النطاق الكامل عند 0 إلى 50 درجة مئوية) |
| استهلاك تيار ناقل E | نموذجيًا 250 مللي أمبير |
| العزل الكهربائي (القناة/الناقل) | 707 فولت تيار مستمر (اختبار النوع) |
| العزل الكهربائي (القناة/SGND) | 707 فولت تيار مستمر (اختبار النوع) |
| التبديد الحراري | نموذجيًا 2 W |
| مادة الهيكل | مصبوب بالضغط من الزنك مع مؤشرات LED للحالة |
| الأبعاد (W × الارتفاع × العمق) | 30 مم × 100 مم × 95 مم |
| درجة حرارة التشغيل | من -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 إلى +85 درجة مئوية |
| الوزن | حوالي 350 غ |
| المعلمة | المواصفات |
|---|---|
| نوع التوصيل | قابس خدمة Push-in سداسي السنون |
| تقنية التوصيل | توصيل بسلكين أو 3 أو 4 أسلاك |
| موصلات صلبة (e) | من 0.2 إلى 1.5 مم² (AWG 24 إلى 14)، توصيل مباشر بالدفع |
| موصلات دقيقة متعددة الشعيرات (f) | من 0.25 إلى 0.75 مم² (AWG 24 إلى 14)، تشغيل النابض بواسطة مفك براغي |
| طول التجريد | من 8 إلى 9 مم |
الشحن السريع العالمي
الإرجاع والضمان
يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).
للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .
| Country of origin |
ألمانيا
|
