محطة EtherCAT للإدخال التناظري ذات القناتين Beckhoff ELM3502-0000 من سلسلة ELM

SKU ELM3502-0000

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: BECKHOFF
رقم المنتج: ELM3502-0000
Country of origin:ألمانيا
نوع المنتج: محطات قياس EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 30 مم × 100 مم × 95 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

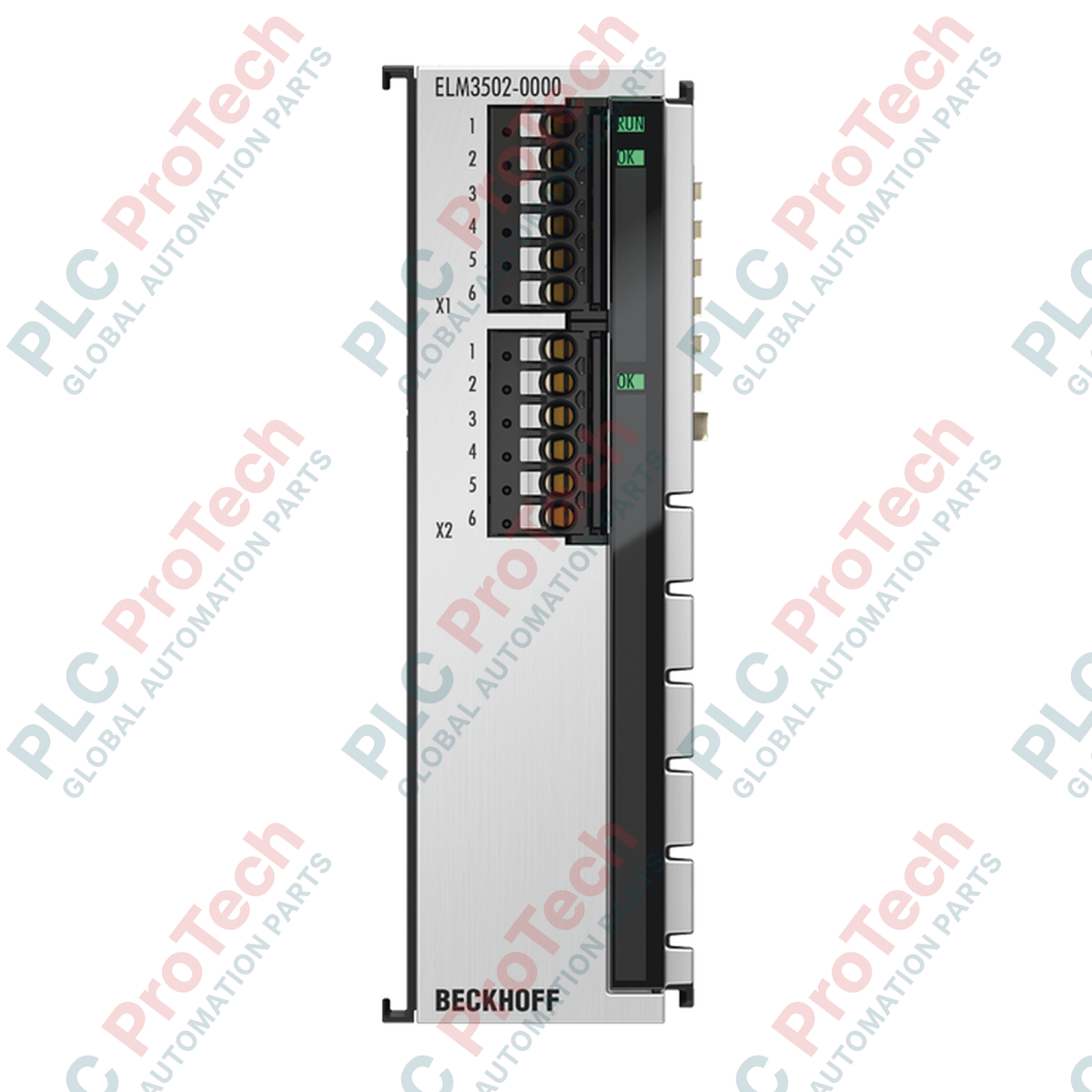

صُممت وحدة القياس Beckhoff ELM3502-0000 لتلبية المتطلبات الصارمة للقياس الصناعي عالي السرعة، وتلتقط إشارات تفاضلية دقيقة من مقاييس الانفعال وجسور المقاومات. وتدعم تكوينات الجسر الكامل ونصف الجسر وربع الجسر، وتتميز هذه الوحدة المتقدمة بدقة 24 بت وسرعات أخذ عينات متزامنة تصل إلى 20 كيلو عينة/ثانية لكل قناة. وهي محاطة بهيكل متين من الزنك المصبوب بالقالب لتوفير حجب حراري وكهربائي مثالي، وتتكامل بسلاسة مع بنيات تحكم EtherCAT من Beckhoff، مستفيدةً من الساعات الموزعة لمزامنة متعددة القنوات بفارق زمني دون الميكروثانية.

الميزات

واجهة قياس تفاضلي ثنائية القناة وعالية السرعة.
توافق مع مداخل مقاييس انفعال مقاومية بجسر كامل أو نصف جسر أو ربع جسر.
عامل أخذ عينات زائد قابل للاختيار من 1 إلى 100 (حتى 20 كيلو عينة/ثانية).
ميزات تشخيصية مدمجة، بما في ذلك مراقبة انقطاع الأسلاك وقصر الدائرة.
ميزات DSP متقدمة: TrueRMS، والقياس غير الخطي، وPeakHold، ومرشحات التكامل والتفاضل.
غلاف متين من الزنك المصبوب بالقالب مع مصابيح LED مدمجة للحالة.

التطبيقات

منصات الاختبار الصناعية ومراقبة الأحمال الديناميكية باستخدام موازين القوة.
مراقبة صحة المنشآت وتحليل الانفعال في الوقت الفعلي.
أنظمة الوزن عالية السرعة والتحكم في شد المواد أثناء مرورها.
أنظمة مراقبة الهندسة الجيوتقنية والمدنية.

المواصفات الفنية

الشركة المصنّعة	Beckhoff
رقم المنتج / SKU	ELM3502-0000
عدد القنوات	مدخلان تفاضليان
المستشعرات المدعومة	جسر مقاومات، مقاييس انفعال (جسر كامل أو نصف جسر أو ربع جسر)
تقنية التوصيل	تهيئة بسلكين أو 3 أو 4 أو 5 أو 6 أسلاك
نوع التوصيل	قابس خدمة بضغط للداخل، سداسي السنون
الدقة	24 بت (بما في ذلك الإشارة)
الحد الأقصى لمعدل أخذ العينات	20 كيلو عينة/ثانية (50 ميكروثانية) لكل قناة، بشكل متزامن
عامل أخذ العينات الزائد	n = من 1 إلى 100 (قابلة للاختيار)
مقاومة الإدخال الداخلية	> 4 ميجا أوم
استهلاك تيار الناقل الإلكتروني	450 مللي أمبير نموذجيًا
جهد العزل	707 فولت تيار مستمر (من القناة إلى الناقل / من القناة إلى SGND)
التبديد الحراري	3 W نموذجيًا
درجة حرارة التشغيل	-25 إلى +60 درجة مئوية
درجة حرارة التخزين	-40 إلى +85 درجة مئوية
مادة الغلاف	الزنك المصبوب بالقالب
الأبعاد (W × الارتفاع × العمق)	30 مم × 100 مم × 95 مم
الوزن الصافي	350 g
وزن الشحن (محسوب)	2.0 كجم

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

ينتمي ELM3502-0000 إلى فئة Beckhoff الراقية للقياس. وعلى خلاف أطراف الشرائح التناظرية القياسية (مثل EL3356)، يوفر ELM3502-0000 سرعات أخذ عينات أعلى بكثير ومرشحات عددية مدمجة، ما يجعله متوافقًا مع وظائف القياس المتقدمة في TwinCAT 3. ويتطلب مقارن EtherCAT متوافقًا (مثل EK1100) وتهيئة صحيحة في TwinCAT لميزات أخذ العينات الفوقية.

مشكلات التطبيق والملاحظات الهندسية

نظرًا إلى معدل أخذ العينات المرتفع البالغ 20 ksps، فإن الطرف حساس للضوضاء الكهربائية عالية التردد والتداخل الكهرومغناطيسي. قد تؤدي الكابلات القياسية غير المحمية إلى تشويه القياسات. تأكد من أن الغلاف المعدني لـ ELM3502-0000 يلامس سكة DIN المؤرضة تلامسًا مباشرًا ونظيفًا عبر نوابض التأريض الموجودة في اللوحة الخلفية. عند توجيه خطوط الإشارة، أبقِ كابلات الجسر منفصلة عن خطوط التيار المتردد عالي الجهد أو خطوط خرج مشغلات المحركات.

نصائح التشغيل الأولي وتوصيلات الأسلاك

في تركيبات الجسر الربعي، تحقّق من تهيئة مقاومات الإكمال الداخلية بشكل صحيح ضمن مدير نظام TwinCAT. تأكد من تثبيت قابس الخدمة ذي 6 أطراف المزود بآلية دفع في مكانه بإحكام. عند استخدام الساعات الموزعة (DC)، فعّل مديري المزامنة في TwinCAT لتحقيق توقيت بتذبذب أقل من ميكروثانية عبر قنوات قياس متعددة على جزء الشبكة.

إرشادات التركيب

تحذير بالغ الأهمية: افصل مصادر الطاقة كافة التي تغذي ناقل EtherCAT وجسور القياس قبل تركيب ELM3502-0000 أو توصيل أسلاكه فعليًا. قد يؤدي عدم القيام بذلك إلى حدوث حلقات تأريض موضعية أو إتلاف جداول المعايرة الداخلية أو تدمير مستشعرات مقاييس الانفعال الحساسة المتصلة.

1

ثبّت ELM3502-0000 عموديًا على سكة DIN قياسية بعرض 35 مم (EN 60715)، مع إحكام تعشيق الفتحة المزدوجة ووصلة المفتاح مع الوحدات المجاورة.

2

صِل خطوط قياس الجسر بقابس الخدمة ذي 6 أطراف باستخدام نهايات أسلاك قياسية أو موصلات صلبة، مع طول تجريد يتراوح بين 8 و9 مم.

3

تأكد من إنهاء درع كابل الجسر عند لوحة مدخل الكابلات في الخزانة أو توصيله بكتلة تأريض منخفضة الممانعة قريبة.

4

شغّل الطاقة عن جزء EtherCAT وافحص الوحدة في مدير نظام TwinCAT لتهيئة المرشحات الرقمية وخصائص معايرة المستشعر.

FAQ

ما الحد الأقصى لمعدل أخذ العينات في ELM3502-0000؟

يدعم ELM3502-0000 زيادة أخذ العينات الديناميكية مع اقتناء تناظري عالي السرعة، إذ يصل إلى معدل أخذ عينات أقصى قدره 20 كيلوعينة/ثانية (50 ميكروثانية) لكل قناة في الوقت نفسه.

ما تكوينات الجسر التي يدعمها ELM3502-0000؟

تدعم هذه الوحدة بالكامل هياكل المقاومات ذات الجسر الكامل، والجسر النصفي، والجسر الربعي باستخدام تكوينات توصيل ذات سلكين أو 3 أسلاك أو 4 أسلاك أو 5 أسلاك أو 6 أسلاك.

كيف تتم إدارة التدريع في طرف القياس هذا؟

يُغلَّف الطرف بهيكل متين من الزنك المصبوب بالقالب، صُمم لتوفير تدريع كهرومغناطيسي فائق. ويتم التأريض عبر نقاط تلامس وظيفية تلامس سكة DIN المؤرَّضة.

هل يتمتع ELM3502-0000 بعزل مدمج بين القنوات؟

لا، فهو يتميز بعزل كهربائي بين قنوات الإدخال والناقل الإلكتروني الداخلي / SGND يصل إلى 707 فولت تيار مستمر، ولكن لا يوجد عزل كهربائي بين قناتي الإدخال.
