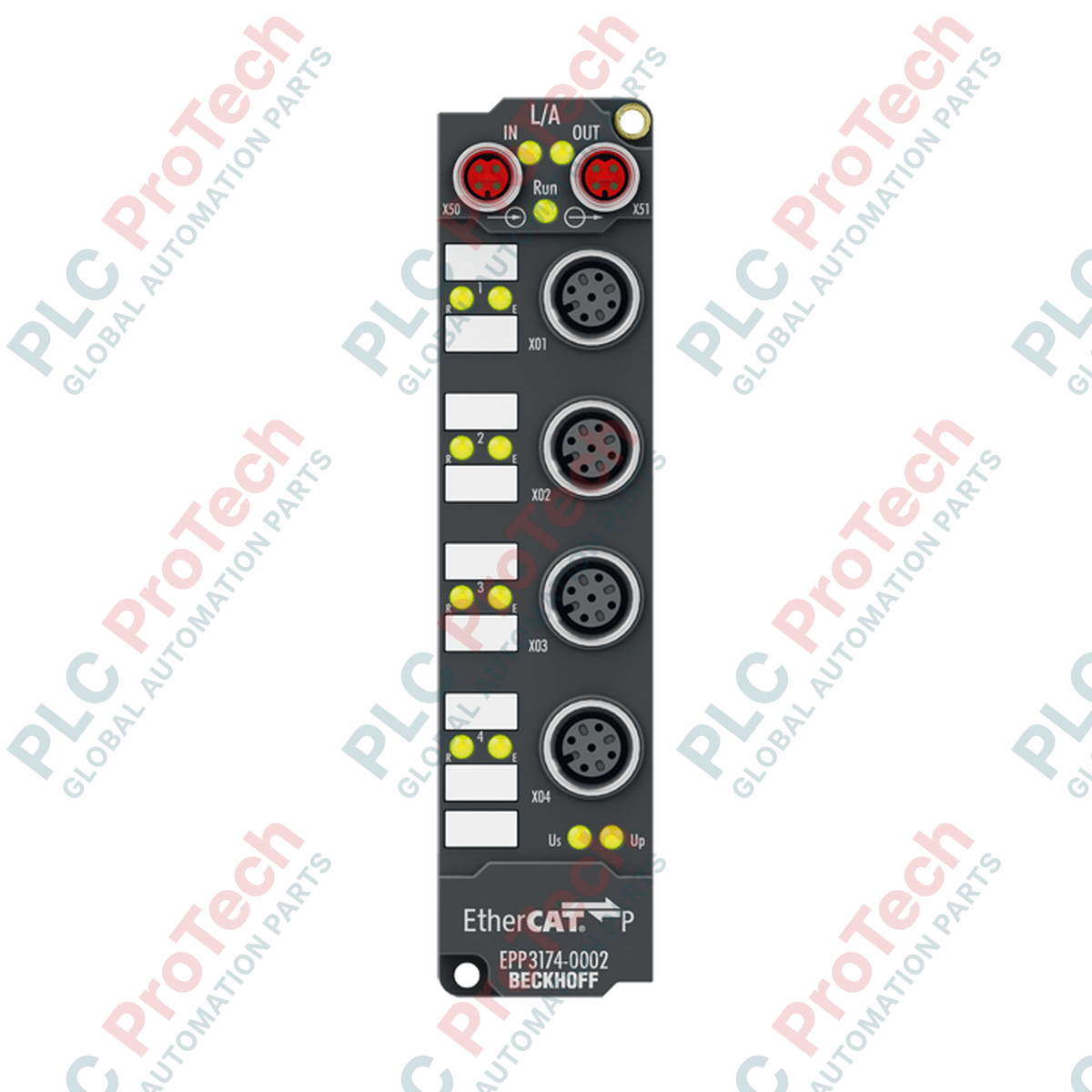

تتحقق معالجة القياسات الميدانية الحرجة في البيئات القاسية باستخدام Beckhoff EPP3174-0002، الذي يدمج أربعة مداخل تناظرية تفاضلية قابلة للتهيئة في هيكل واحد مدمج حاصل على تصنيف IP67. ويعمل هذا الطراز مباشرة عبر EtherCAT P، حيث يجمع بين الاتصال عالي السرعة وخطوط طاقة الأجهزة الطرفية (US وUP) في وصلة M8 متخصصة واحدة، مما يلغي الحاجة إلى تخطيطات كابلات زائدة ويقلل المساحة الإجمالية اللازمة للتركيب.
| الشركة المصنّعة | Beckhoff Automation GmbH & Co. KG |
| الطراز / SKU | EPP3174-0002 |
| المداخل | 4 مداخل تناظرية تفاضلية |
| نوع الإشارة | -10 فولت إلى +10 فولت، من 0 إلى 20 مللي أمبير، من 4 إلى 20 مللي أمبير (قابلة للتهيئة بشكل فردي) |
| الدقة | 16 بت (بما في ذلك الإشارة) |
| زمن التحويل | حوالي 100 ميكروثانية |
| عدم اليقين في القياس | < ±0.3% (بالنسبة إلى قيمة النطاق الكامل) |
| المقاومة الداخلية | > 200 كيلو أوم (الجهد) | عادةً 85 أوم + جهد الصمام الثنائي (التيار) |
| جهد الوضع المشترك (UCM) | بحد أقصى 35 فولت |
| حد مرشح الإدخال | 5 كيلوهرتز (قابلة للتهيئة) |
| وصلة EtherCAT | مقبسان M8، محميان، من النوع اللولبي، بترميز P |
| واجهة الإدخال | M12 × 1، 5 أطراف، ترميز A |
| تغذية طاقة المستشعر | مشتقة من UP (جهد تغذية الحمل) |
| استهلاك التيار (US) | عادةً 100 مللي أمبير |
| جهد العزل | 500 فولت (عزل كهربائي) |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| درجة الحماية | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| الاعتمادات | CE، UL |
| بلد المنشأ | ألمانيا |
| وزن الشحن (محسوب) | 0.35 كجم |
| وصلة M12 (قنوات الإدخال) | رقم الطرف | تعيين الإشارات |
|---|---|---|
| المداخل التناظرية (القنوات من 1 إلى 4) | الطرف 1 | +24 فولت تيار مستمر لتغذية المستشعر (UP) |
| الطرف 2 | دخل + (موجب تفاضلي) | |
| الطرف 3 | أرضي تغذية المستشعر | |
| الطرف 4 | دخل - (سالب تفاضلي) | |
| الطرف 5 | التدريع / التأريض الوظيفي |
تعمل EPP3174-0002 حصريًا وفق الطبقة الفيزيائية EtherCAT P. وليست بديلًا مباشرًا قابلًا للاستبدال ماديًا للطراز القياسي EP3174-0002 (EtherCAT القياسي)، رغم تشاركهما خرائط سجلات داخلية متطابقة. عند دمجها في شبكات EtherCAT القياسية، يلزم استخدام وحدة تحويل للوسيط الفيزيائي (مثل Beckhoff EK1310 أو EP9224). تأكد من تحميل ملف الوصف XML (ESI) المطابق تمامًا للطراز EPP3174-0002 في TwinCAT System Manager لتجنب فشل عملية مصافحة الاتصال.
نظرًا لأن الجهاز يستمد طاقته مباشرةً من خط EtherCAT P الرئيسي M8، يجب على مصممي النظام إكمال حساب صارم لسعة حمل التيار. يجب ألا يتجاوز إجمالي التيار الأقصى لتغذيتي US (طاقة النظام والمستشعر) وUP (جهد حمل الأجهزة الطرفية) 3.0 أمبير لكل مسار توصيل تسلسلي. عند توصيل عدة وحدات EPP على التوالي، قد تؤدي أطوال الكابلات الفعلية الكبيرة إلى هبوط ملحوظ في جهد التيار المستمر، مما قد يقلل من دقة مخارج تغذية المستشعر بجهد 24 فولت تيار مستمر عند واجهات M12.
لتحويل كل قناة إدخال بين وضعي التشغيل بالجهد (-10/+10V) والتيار (4...20mA)، استخدم مصفوفة تهيئة CoE (CAN over EtherCAT) في TwinCAT. عدّل الفهرس 0x8000 (القناة 1) حتى 0x8030 (القناة 4) لتحديد نطاق القياس المطلوب. بالنسبة إلى حلقات التيار شديدة الحساسية، استخدم كابلات صناعية ملتوية مزدوجة ومُدرّعة بدرجة عالية، وتأكد من إحكام صامولة الاقتران المعدنية M12 لضمان استمرارية التدريع الكاملة عبر تأريض الهيكل.
تحذير بالغ الأهمية
افصل جميع مصادر التغذية الفعّالة عن خط EtherCAT P (خطي US وUP كليهما) قبل محاولة توصيل موصلات المجال M8 وM12 أو فصلها. قد يؤدي إدخال التوصيلات أو إزالتها تحت الحمل إلى حدوث قوس كهربائي، مما يسبب تلفًا دائمًا في دوائر الإرسال والاستقبال الداخلية الحساسة وتدمير نقاط التلامس المادية المرمّزة P.
