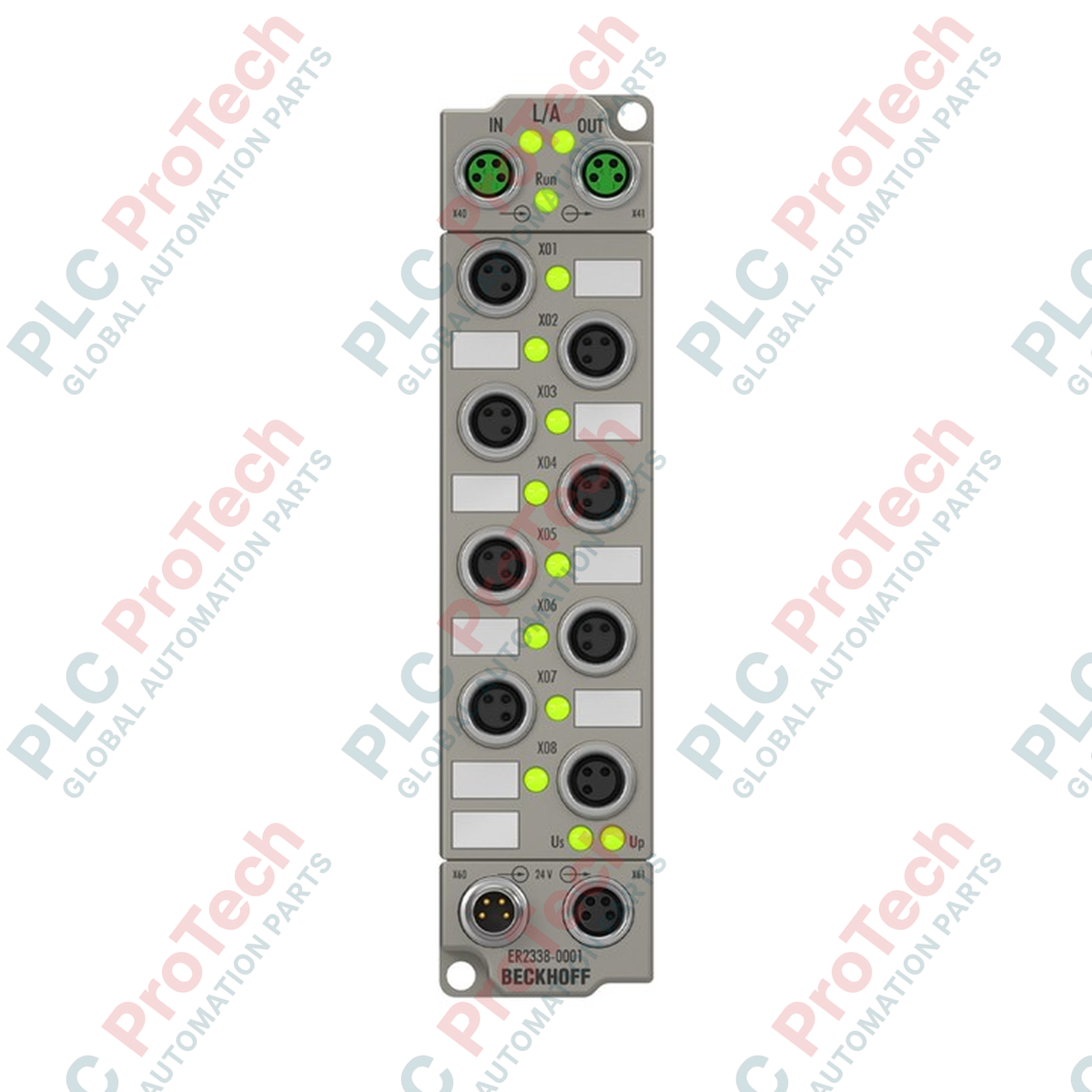

صندوق EtherCAT ‏Beckhoff ER2338-1001، وحدة إدخال/إخراج رقمية ذات 8 قنوات

SKU ER2338-1001

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: BECKHOFF
رقم المنتج: ER2338-1001
Country of origin:ألمانيا
نوع المنتج: وحدات صناديق EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 150 x 50 x 40 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

يتم تحقيق التكامل المباشر لإشارات المجال على المستوى الفيزيائي اللامركزي عبر Beckhoff ER2338-1001 EtherCAT Box، الذي يضم ثماني قنوات رقمية ثنائية الاتجاه قابلة للتهيئة بحرية داخل حاوية متينة مقاومة للرطوبة بدرجة حماية IP67. تتصل هذه الوحدة مباشرة بالمستشعرات والمشغلات على مستوى الآلة، مما يلغي الحاجة إلى خزائن تحكم واقية ويقلل من أسلاك المجال.

الميزات الرئيسية

إدخال/إخراج قابل للتهيئة بحرية: يمكن تهيئة كل قناة من القنوات الثماني بشكل مستقل كمدخل رقمي أو مخرج رقمي عبر برنامج التحكم TwinCAT.
التبديل عالي السرعة: يتميز بأزمنة تبديل سريعة، مع زمن تشغيل نموذجي يبلغ 50 ميكروثانية وزمن إيقاف يبلغ 100 ميكروثانية.
توصيلات M8 المتينة: مزود بموصلات M8 لولبية آمنة ومحمية لكل من اتصال EtherCAT وقنوات الإدخال/الإخراج الفعلية.
حماية شاملة: حماية مدمجة من قصر الدائرة لتغذية المستشعر والمخارج، مع تصنيف حماية من دخول الأجسام والسوائل IP65/66/67.
العزل الكهربائي: يوفر عزلًا كهربائيًا بجهد 500 فولت لحماية إلكترونيات التحكم الحساسة في الجانب السابق من الضوضاء الكهربائية القادمة من الجانب الميداني.

التطبيقات الصناعية

خطوط تجميع السيارات: تركيب مباشر على الأذرع الروبوتية وأنظمة النقل حيث تكون المساحة محدودة والتعرض للسوائل شائعًا.
آلات التغليف: فرز وعدّ وتشغيل صمامات هوائية عالية السرعة دون حاويات طرفية موضعية.
أنظمة مناولة المواد: شبكات مستشعرات موزعة على طول خطوط ناقلة واسعة تستخدم بنية EtherCAT المتسلسلة.
معالجة الأغذية والمشروبات: تركيبات في المناطق الرطبة تتطلب وحدات ناقل ميداني IP67 متوافقة مع الغسل.

المواصفات الفنية

المعلمة	القيمة / المواصفة
الشركة المصنّعة	Beckhoff Automation
رقم الطراز / رقم المنتج	ER2338-1001
البروتوكول	EtherCAT
واجهة الناقل	مقبسان M8 × 2، محميان، من النوع اللولبي
عدد القنوات	8 مداخل أو مخارج رقمية (قابلة للتهيئة بحرية)
توصيلات الدخل/الخرج	M8 × 1، 3 أطراف، بترميز A
زمن ترشيح الدخل	3.0 مللي ثانية
جهد الإشارة "0"	-3 إلى +5 فولت
جهد الإشارة "1"	من 11 إلى 30 فولت (تيار دخل 6 مللي أمبير، EN 61131-2، النوع 3)
تغذية المستشعر	مشتق من جهد مصدر الحمل، بحد أقصى 0.5 أمبير إجمالًا، مقاوم لقصر الدائرة
أنواع الحمل المدعومة	حمل أومي، حثي، وحمل مصباح
جهد الحمل المقنن	24 فولت تيار مستمر (-15% / +20%)
أقصى تيار خرج	0.5 أمبير لكل قناة
استهلاك التيار من US	120 مللي أمبير
وصلة مصدر الطاقة	التغذية: 1 × M8 ذكر، 4 أطراف؛ التوصيل اللاحق: 1 × M8 أنثى، 4 أطراف
العزل الكهربائي	500 فولت
درجة حرارة التشغيل	-25 إلى +60 درجة مئوية
درجة حرارة التخزين	-40 إلى +85 درجة مئوية
درجة الحماية	IP65/66/67 (متوافق مع EN 60529)
الاعتمادات	CE، UL
بلد المنشأ	ألمانيا
وزن الشحن (محسوب)	2.0 كجم
أبعاد العبوة (محسوبة)	150 x 50 x 40 mm

التوصيلات والواجهات

نوع الموصل	رقم الطرف	تعيين الوظائف
مقابس الإدخال/الإخراج M8 (3 أطراف)	الطرف 1	+24 V DC تغذية المستشعر (US)
الطرف 3	GND (US)
الطرف 4	إشارة الإدخال/الإخراج (قابلة للتهيئة)
مدخل تغذية الطاقة M8 (4 أطراف)	الطرف 1	+24 V DC جهد التحكم (US)
الطرف 2	+24 V DC جهد الأجهزة الطرفية (UP)
الطرف 3	GND (US)
الطرف 4	GND (UP)

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

يتميز ER2338-1001 بغطاء بلاستيكي مصمم للبيئات الصناعية القياسية. بالنسبة للتطبيقات التي تتطلب متانة ميكانيكية فائقة أو مقاومة للمذيبات الكيميائية القاسية، يُعد EP2338-1001 (بغطاء مصبوب من الزنك) المكافئ الوظيفي المباشر. تشترك الوحدتان في ملفات وصف الأجهزة XML (ESI) نفسها ضمن TwinCAT، ما يتيح الاستبدال المباشر دون تعديل البرنامج.

مخاطر التطبيق وملاحظات هندسية

عند استخدام القنوات كمخارج، تأكد من ألا يتجاوز إجمالي التيار المسحوب من جميع المشغلات المتصلة حدود التبديد الحراري للوحدة. رغم إمكانية تبديل تيار يصل إلى 0.5 A في القنوات الفردية، فإن تشغيل جميع المخارج في الوقت نفسه بدورة تشغيل مرتفعة وبالحمل الأقصى، عند درجات حرارة محيطة مرتفعة (أعلى من 50 degC)، قد يؤدي إلى تفعيل الإيقاف الحراري الداخلي. احسب دائمًا الحمل التراكمي على مساري طاقة US وUP.

نصائح التشغيل الأولي والتوصيل

لضمان سلامة IP67، يجب سد منافذ M8 غير المستخدمة بأغطية حماية صناعية. عند توجيه اتصالات EtherCAT، استخدم فقط كابلات M8 مزدوجة التدريع ومجدولة الأزواج. يمكن تجنب حلقات التأريض بضمان ربط ألسنة التثبيت المعدنية للوحدة مباشرةً بمستوى تأريض نظيف منخفض المعاوقة في الآلة، بدلًا من الاعتماد على تدريع الكابل وحده.

إرشادات التركيب

تحذير بالغ الأهمية: افصل الطاقة عن جميع مصادر طاقة النظام (طاقة التحكم/المستشعر US وطاقة المشغّل UP) قبل بدء التركيب أو توجيه الكابلات أو استبدال الوحدة. قد يؤدي توصيل موصلات الإدخال/الإخراج أو الطاقة M8 أثناء التشغيل إلى حدوث أقواس كهربائية عابرة، مما قد يتسبب في تلف دائم لشريحة ASIC الداخلية لمرسل/مستقبل EtherCAT.

1

ثبّت الوحدة على سطح مستوٍ مقاوم للاهتزاز باستخدام برغيي M3. تأكد من أن سطح التثبيت نظيف وخالٍ من الطلاء لإنشاء وصلة تأريض متينة عبر عروات التثبيت.

2

صِل كابل شبكة EtherCAT الوارد بمقبس M8 الأيسر (IN)، والكابل المتجه إلى الوحدات اللاحقة بمقبس M8 الأيمن (OUT). أحكم ربط حلقات قفل M8 بعزم 0.4 Nm.

3

صِل موصل تغذية الطاقة M8، مع ضمان الفصل المناسب بين دائرتي طاقة US (النظام/المستشعر) وUP (المشغّل/الحمل) للحفاظ على العزل الكهربائي.

4

افحص شبكة EtherCAT ضمن TwinCAT System Manager لاكتشاف الوحدة تلقائيًا، ثم اضبط وضع التشغيل لكل قناة (إدخال أو إخراج) في إعدادات بيانات العملية.

FAQ

هل يمكن تهيئة القنوات الرقمية في ER2338-1001 كمدخلات ومخرجات في الوقت نفسه؟

نعم، يمكن تشغيل كل قناة من القنوات الثماني بشكل مستقل كمدخل رقمي أو مخرج رقمي. تتم التهيئة ديناميكيًا عبر TwinCAT دون الحاجة إلى تعديل مادي في الأجهزة.

ما سعة التيار القصوى لمصدر تغذية المستشعرات؟

يُستمد مصدر تغذية المستشعرات من جهد تغذية الحمل US، ويوفر حدًا أقصى إجماليًا قدره 0.5 أمبير عبر جميع القنوات. وهو محمي بالكامل من قصر الدائرة.

كيف تتصل شبكة EtherCAT بهذه الوحدة؟

تتصل الشبكة عبر مقبسي M8 محميين من النوع اللولبي. يعمل أحدهما كمدخل EtherCAT (Upstream)، والآخر كمخرج (Downstream) لتوصيل صناديق إضافية على التوالي.

ما الفرق المادي بين ER2338-1001 وEP2338-1001؟

يوضع ER2338-1001 في هيكل بلاستيكي خفيف الوزن، بينما يتميز EP2338-1001 بهيكل متين من الزنك المصبوب بالقالب. وهما متماثلان وظيفيًا وكهربائيًا.
