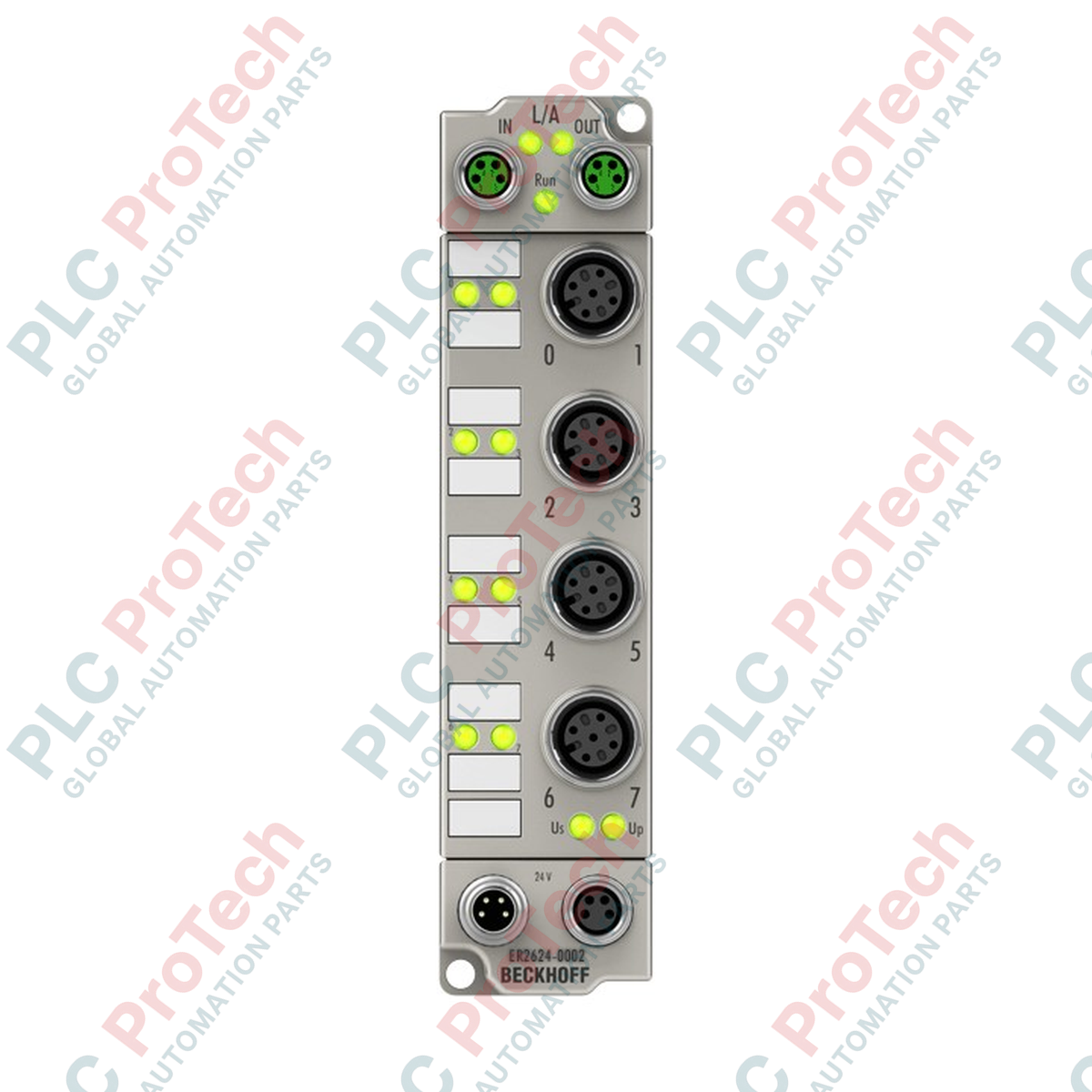

يعمل وحدة Beckhoff ER2624-0002 الصناعية لشبكة Ethernet، بوصفها حلاً متيناً لوحدات الإدخال/الإخراج الموزعة، على تنسيق ترحيل الإشارات الرقمية مباشرةً في البيئات الميدانية القاسية. وتوفر هذه EtherCAT Box، المغلّفة في هيكل متين من الزنك المصبوب بالقالب والمصنّف بدرجة حماية IP67، أربع نقاط توصيل مرحلية معزولة عن الجهد (مفتوحة عادةً) مصممة لتبديل الأحمال الكهروميكانيكية حتى 2 أمبير تيار مستمر أو 0.5 أمبير تيار متردد. ومن خلال تنفيذ تحكم مباشر عبر ناقل المجال من دون خزانة تحكم كهربائية، تقلل هذه الوحدة أطوال الكابلات، وتحد من تدهور الإشارة، وتحسّن تخطيط النظام في البنى الطوبولوجية للأتمتة اللامركزية.
| المعامل | المواصفات |
|---|---|
| الشركة المصنّعة | Beckhoff Automation |
| الطراز / رقم الجزء | ER2624-0002 |
| بروتوكول ناقل المجال | EtherCAT |
| عدد المخارج | 4 نقاط توصيل (NO) معزولة عن الجهد |
| جهد الحمل المقنن | 25 فولت تيار متردد / 30 فولت تيار مستمر |
| تيار التبديل الأومي | 0.5 أمبير تيار متردد / 2 أمبير تيار مستمر |
| الحد الأدنى للحمل المسموح به | 10 ميكروأمبير عند 10 مللي فولت تيار مستمر |
| واجهة الناقل | مقبسان M8، محميان، من النوع اللولبي |
| توصيلات الخرج | M12 × 1، خماسي السنون، بترميز A |
| جهد الخرج الاسمي | 24 فولت تيار مستمر (-15% / +20%) |
| استهلاك التيار (من Us) | 120 مللي أمبير |
| دورات التشغيل (ميكانيكية) | 1 × 10^8 كحد أدنى |
| دورات التشغيل (كهربائية) | 2 × 10^5 كحد أدنى (عند 1 أمبير / 30 فولت تيار مستمر) |
| العزل الكهربائي | 500 فولت |
| درجة الحماية | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| درجة حرارة التشغيل / التخزين | -25 إلى +60 درجة مئوية / -40 إلى +85 درجة مئوية |
| مقاومة الاهتزاز / الصدمات | متوافق مع EN 60068-2-6 / EN 60068-2-27 |
| المناعة الكهرومغناطيسية / الانبعاثات | متوافق مع EN 61000-6-2 / EN 61000-6-4 |
| الوزن الصافي | 265 g |
| وزن الشحن (محسوب) | 2.0 كجم |
| الاعتمادات | CE، UL |
| موقع الواجهة | نوع الموصل | توزيع السنون / الإشارة |
|---|---|---|
| دخل/خرج EtherCAT | مقبسان M8، رباعيا السنون، محميان | Tx+، Rx+، Tx-، Rx- (خطوط نقل EtherCAT القياسية) |
| قنوات الخرج (من 1 إلى 4) | 4 موصلات M12 أنثى، خماسية الأطراف، بترميز a | الطرف 1 والطرف 2: نقطة تلامس المرحل؛ الطرف 5: الأرضي الوظيفي (FE) |
| تغذية جهد التحكم | موصل M8 ذكر واحد، رباعي الأطراف | التغذية: Us (طاقة النظام/المستشعر بجهد 24 V DC)، Up (طاقة الأجهزة المحيطية/الأحمال) |
| وصلة الطاقة اللاحقة | موصل M8 أنثى واحد، رباعي الأطراف | توزيع جهدي Us وUp بالتوصيل المتسلسل إلى صندوق EtherCAT التالي |
يتميز ER2624-0002 بهيكل مصبوب بالزنك يوفر مقاومة ميكانيكية فائقة وحماية أفضل مقارنةً بنظيره المغطى بالبلاستيك، EP2624-0002. يشترك الطرازان في المكونات الإلكترونية وتعيينات الأطراف نفسها، ما يتيح استبدالهما مباشرةً ضمن بيئة برنامج TwinCAT System Manager دون الحاجة إلى إجراء تغييرات على ملفات وصف الأجهزة XML الحالية.
عند تبديل الأحمال الحثية (مثل ملامسات DC أو صمامات الملف اللولبي أو ملفات المكابح)، يجب دمج دوائر حماية خارجية (مثل ثنائيات الاسترداد لأحمال DC أو دوائر RC الكابحة لأحمال AC) على التوازي مباشرة مع الحمل. سيؤدي عدم كبح النبضات العابرة للقوة الدافعة الكهربائية العكسية (back-EMF) إلى حدوث شرر بين نقاط التلامس، ما يقلل بشدة من العمر التشغيلي الكهربائي للمرحلات المصغرة الداخلية إلى أقل من 200,000 دورة المقدّرة.
تأكد من استقرار خطي Us (طاقة النظام والمستشعر) وUp (جهد الأجهزة المحيطية) بشكل صحيح. رغم أن المرحلات معزولة كهربائيًا، تتطلب المنظومة المنطقية الداخلية سحبًا مستمرًا قدره 120 mA من ناقل Us. بالنسبة إلى الأنظمة التي تستخدم خطوط طاقة طويلة موصولة على التوالي، افحص هبوط الجهد؛ فأي انخفاض إلى أقل من 20.4 V DC (24 V DC -15%) سيؤدي إلى اضطرابات في الاتصال وتشغيل غير منتظم لملفات المرحلات.
