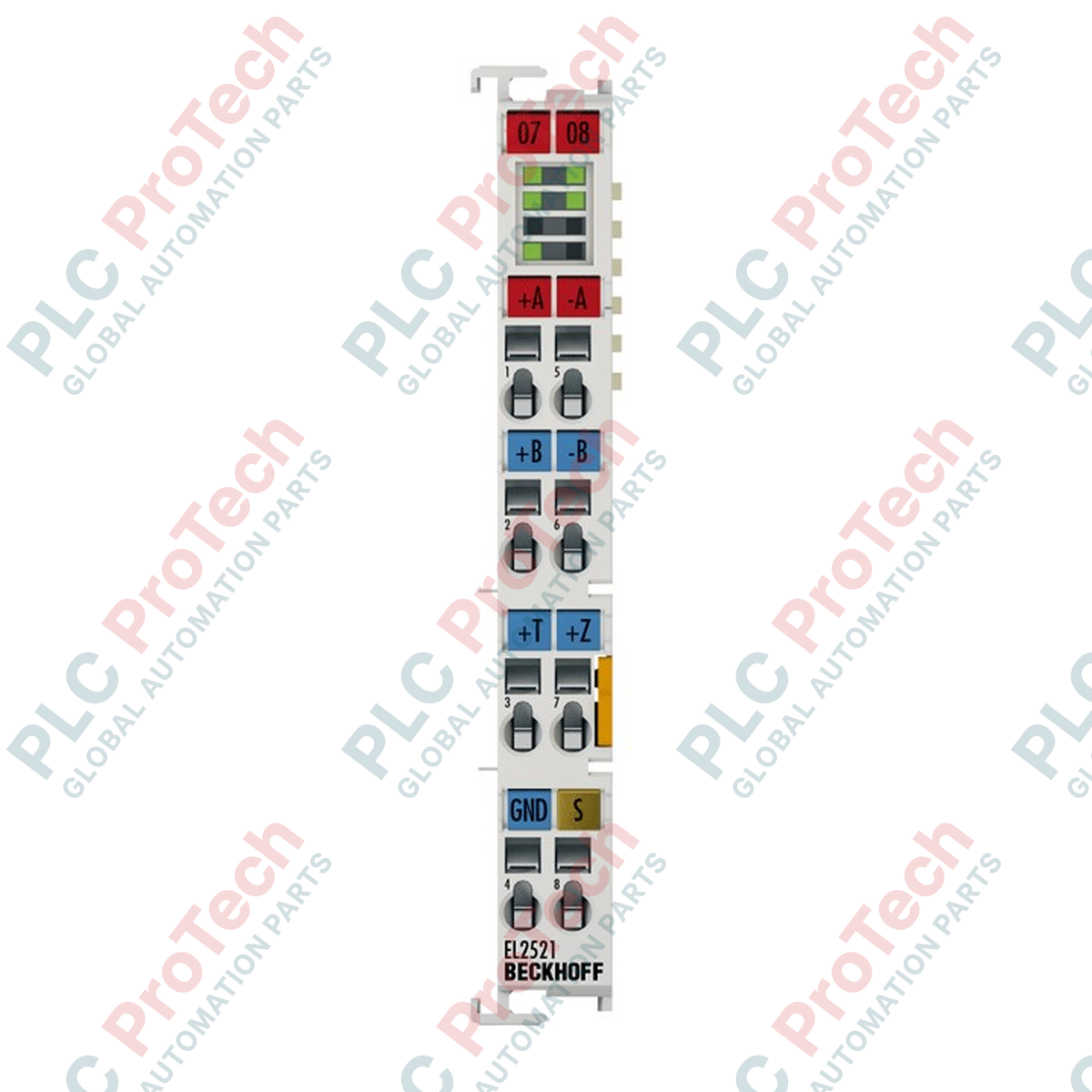

بصفتها واجهة متخصصة ضمن نظام Beckhoff I/O، توفر طرفية EtherCAT من نوع Beckhoff ES2521 إشارات قطار نبضات دقيقة لتطبيقات التحكم في الحركة. تحوّل هذه الوحدة عالية الأداء قيم السرعة ذات 16 بت من وحدة تحكم الأتمتة إلى خرج تردد تفاضلي RS422 عالي الدقة. وبقدرتها على توليد ترددات أساسية من 0 إلى 500 كيلوهرتز، صُممت للتوصيل مباشرةً بمحركات المحركات الخطوية، ومحركات السيرفو، ومحولات التردد التي تقبل أوامر التحكم بالتردد/الاتجاه أو بقطار النبضات. تتميز الوحدة بدعم مدمج لـالساعات الموزعة لضمان تشغيل دقيق ومتزامن عبر شبكات متعددة المحاور، كما تتضمن تصميم توصيل قابلًا للتركيب يبسط التركيب الميداني وصيانة الخزائن.
| Parameter | Specification Value |
|---|---|
| Manufacturer | Beckhoff |
| مهام تحديد المواقع الدقيقة في آلات التغليف وأنظمة الالتقاط والوضع وأنظمة مناولة المواد. | المواصفات الفنية |
| المعلمة | قيمة المواصفة |
| الشركة المصنّعة | Beckhoff |
| رقم الطراز | ES2521 |
| تقنية التوصيل | سلسلة نبضات (خرج تردد) مع ضفيرة توصيل قابلة للتوصيل |
| عدد القنوات | قناة واحدة (تتكون من خرجين تفاضليين: A وB) |
| المدخلات الرقمية | مدخلان (+T للالتقاط، +Z للبوابة) |
| جهد إشارة الدخل | 24 فولت تيار مستمر |
| مواصفات إشارة الخرج | مستويات RS422، تفاضلية |
| حد تيار الخرج | حد أقصى 50 مللي أمبير لكل قناة (محمي من قصر الدائرة) |
| نطاق التردد الأساسي | من 0 إلى 500 كيلوهرتز (التكوين الافتراضي: 50 كيلوهرتز) |
| دقة الخرج | حد أقصى 15 بت |
| حجم خطوة التردد | 10 ميجاهرتز |
| عرض صورة المعالجة | خرج 14 بايت، دخل 8 بايت |
| استهلاك تيار ناقل E-bus | عادةً 280 مللي أمبير (يعتمد على الحمل) |
| استهلاك تيار نقاط تلامس الطاقة | لا يوجد استهلاك تيار من نقاط تلامس الطاقة الخارجية |
| العزل الكهربائي | 500 فولت RMS (ناقل E-bus إلى جهد المجال) |
| درجة حرارة التشغيل | من 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | -25 إلى +85 درجة مئوية |
| الرطوبة النسبية | 95% دون تكاثف |
| درجة الحماية | IP20 |
| ATEX: II 3 G Ex ec IIC T4 Gc، IECEx: Ex ec IIC T4 Gc | الوزن الصافي | حوالي 50 جم |
|---|---|---|
| وزن الشحن (محسوب) | 2.0 كجم | التوصيلات والواجهات |
| نقطة توصيل الطرف | تعيين الإشارة | الوصف |
| الخرج A | قناة الخرج التفاضلي غير المعكوسة A (النبض/التردد) | الخرج /A |
| قناة الخرج التفاضلي المعكوسة A | الخرج B | قناة الخرج التفاضلي غير المعكوسة B (الاتجاه) |
| الخرج /B | قناة الخرج التفاضلي المعكوسة B | المدخل +T |
| مدخل الالتقاط (24 فولت تيار مستمر) لالتقاط موضع الأجهزة عالي السرعة | المدخل +Z | مدخل البوابة/الصفر (24 فولت تيار مستمر) لمعايرة مرجع المحور |
| الطرف 4 | +24 فولت تيار مستمر | مدخل تغذية طاقة التحكم للمنطق الرقمي |
| الطرف 8 | 0 فولت تيار مستمر (GND) | جهد المرجع للمدخلات ودوائر القيادة الخارجية |
يشترك كل من ES2521 وEL2521 في صور المعالجة وتكوينات السجلات وأوصاف أجهزة TwinCAT المتطابقة. ويكمن الاختلاف الوحيد في نمط الموصل الفعلي: إذ يتميز ES2521 بكتلة توصيل قابلة للتوصيل، ما يتيح إنهاء الأسلاك خارج الطرف واستبدال المكونات الفعلية بسرعة، بينما ي采用 EL2521 إنهاءً مباشرًا قياسيًا بأسلاك تُدفع إلى الداخل. ويمكن لمتكاملي الأنظمة استبدال الوحدتين بسلاسة في TwinCAT دون الحاجة إلى تعديل التكوين، شريطة استخدام ضفيرة الموصل القابلة للتوصيل.
من الاعتبارات الأساسية في التخطيط الاستهلاك المرتفع للتيار الداخلي لناقل E-bus في الوحدة. إذ يستهلك ES2521 مقدار 280 mA نموذجيًا من ناقل الاتصالات الخلفي، فهو يستهلك قدرًا كبيرًا من الطاقة. عند إنشاء مقطع EtherCAT يضم عدة واجهات عالية الاستهلاك، يجب ألا يتجاوز التيار الإجمالي الحد الأقصى لقدرة التغذية في المقرن (وغالبًا ما يكون محدودًا عند 2000 mA). إذا تم تجاوز ميزانية طاقة ناقل E-bus، فستظهر حالات انقطاع متقطعة في الاتصالات أو أعطال موضعية في الوحدات الطرفية. أدخل وحدة طرفية مخصصة لتغذية الطاقة (مثل EL9400 أو EL9410) مباشرة قبل الوحدة لمعالجة مشكلات حمل ناقل اللوحة الخلفية.
لحماية سلامة الإشارة حتى حد التبديل الكامل البالغ 500 kHz، استخدم دائمًا كابلات مزدوجة ملتفة ومحمية لخطوط A/A وB/B التفاضلية. ولتحقيق أفضل توافق كهرومغناطيسي، أنهِ توصيل دروع الكابلات بالقرب من نقطة دخول الوحدة الطرفية قدر الإمكان داخل الحاوية، باستخدام مشابك تأريض وظيفي. ستؤدي المسارات غير المحمية أو تمرير خطوط الإشارة بالتوازي مع مخارج طاقة المحرك إلى توليد ضوضاء كهربائية، مما يسبب عدم دقة في تحديد الموضع أو انزلاقًا تراكميًا في عدد النبضات خلال دورات التشغيل الممتدة.
تحذير بالغ الأهمية
اعزل جميع مصادر الطاقة الكهربائية التي تغذي مجموعة سكة DIN والأجهزة الميدانية قبل بدء تركيب الوحدة الطرفية أو إزالتها. يؤدي العمل تحت جهد نشط إلى مخاطر حدوث قصر كهربائي قد تتلف بطاقات المنطق الدقيقة على ناقل E-bus وتتسبب في أضرار دائمة لمدخلات التحكم بالمحركات المتصلة.
تحقق من أن مقطع الوحدات الطرفية المحدد يوفر سعة كافية لطاقة ناقل E-bus، مع مراعاة أن التصنيف الأساسي للوحدة هو 280 mA.
ثبّت مبيت الوحدة الطرفية بإحكام على سكة DIN مقاس 35 مم (EN 60715)، مع التأكد من تطابق نقاط التلامس المنزلقة الجانبية لناقل E-bus بشكل مستوٍ مع الوحدة المجاورة.
جهّز مسبقًا كتلة التوصيلات القابلة للتوصيل بالموصلات ذات مقاطع الموصلات المناسبة (من 0.08 إلى 2.5 mm2) قبل تثبيت قابس الموصل بإحكام في مقبس الوحدة.
شغّل مصدر طاقة اللوحة الخلفية وفعّل TwinCAT للبحث عن الوحدة الطرفية الجديدة، مع تطبيق معلمات التحكم بالمحاور اللازمة عبر شجرة الإعدادات.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: ES2521
Country of origin:ألمانيا
نوع المنتج: أطراف EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا
