الشركة المصنعة: BECKHOFF
رقم المنتج: IP1002-B520
Country of origin:ألمانيا
نوع المنتج: وحدات إدخال/إخراج Fieldbus
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 30 مم × 175 مم × 26.5 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

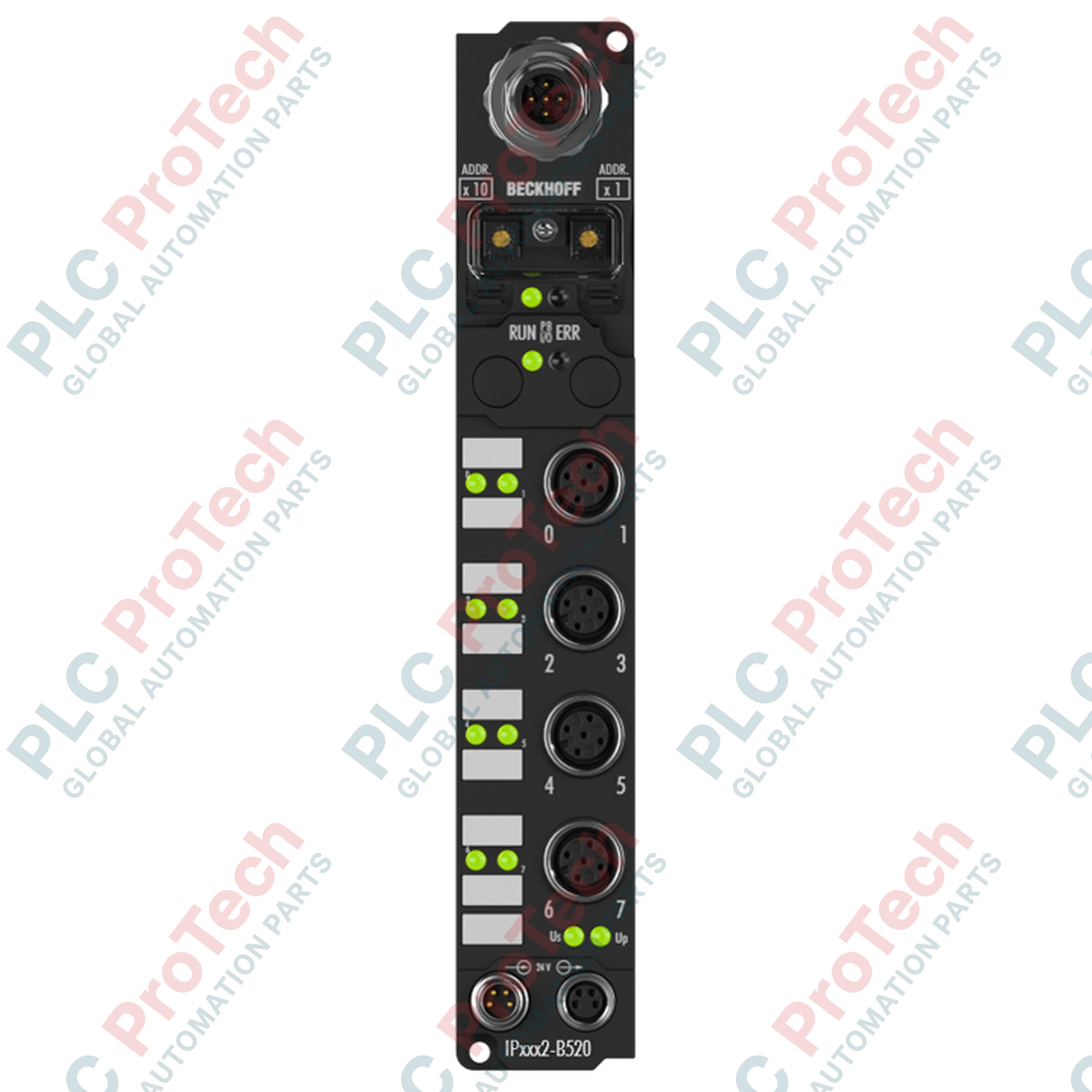

مصمم للنشر الميداني المباشر بدون خزانة كهربائية، يوفر Beckhoff IP1002-B520 واجهة متينة لاكتساب ثمانية إشارات مستشعر رقمية عبر شبكة DeviceNet. تم تصميم هذه الوحدة المدمجة لتحمل البيئات الصناعية القاسية، مع تقديم تكامل عالي الكثافة للمدخلات والمخرجات مباشرة على الآلات.
| الشركة المصنعة | Beckhoff Automation |
| رقم الموديل / المقالة | IP1002-B520 |
| بروتوكول الحافلة الميدانية | DeviceNet (حتى 500 كيلو بود الكشف التلقائي) |
| عدد المداخل | 8 مداخل رقمية (EN 61131-2، النوع 2) |
| جهد الإدخال الاسمي | 24 فولت DC (-15% / +20%) |
| زمن فلتر الإدخال | 3.0 مللي ثانية |
| جهود الإشارة | إشارة "0": -3 إلى +5 فولت | إشارة "1": 11 إلى 30 فولت |
| تيار الإدخال | عادة 6 مللي أمبير |
| تغذية المستشعر | حد أقصى 0.5 أمبير إجمالي، مقاوم للدوائر القصيرة |
| واجهة الحافلة | 1 × قابس M12، 5 دبابيس |
| وصلات الطاقة | التغذية: 1 × M8 ذكر (4 دبابيس) | أسفل التيار: 1 × M8 أنثى (4 دبابيس) |
| استهلاك التيار للصندوق | 45 مللي أمبير + تيار المستشعر |
| العزل الكهربائي | جهد التحكم / الحافلة الميدانية: 500 فولت |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | -25 إلى +85 درجة مئوية |
| فئة الحماية | IP65 / IP66 / IP67 (مطابق لـ EN 60529) |
| الأبعاد (العرض × الارتفاع × العمق) | 30 مم × 175 مم × 26.5 مم |
| مادة الغلاف | PA6 (بولي أميد) |
| وزن الشحن (محسوب) | 2.0 كجم (بما في ذلك التغليف الوقائي) |
| موصل / دبوس | وظيفة / تعيين الإشارة |
|---|---|
| دبوس حافلة M12 رقم 1 | درع |
| دبوس حافلة M12 رقم 2 | V+ (مزود طاقة DeviceNet) |
| دبوس حافلة M12 رقم 3 | V- (أرضي DeviceNet) |
| دبوس حافلة M12 رقم 4 | CAN_H |
| دبوس حافلة M12 رقم 5 | CAN_L |
| دبوس طاقة M8 رقم 1 | تغذيتنا (جهد التحكم +24 فولت DC) |
| دبوس طاقة M8 رقم 2 | تغذية (جهد التحميل +24 فولت DC) |
| دبوس الطاقة M8 رقم 3 | GNDs (أرض جهد التحكم) |
| دبوس الطاقة M8 رقم 4 | GNDp (أرض جهد التحميل) |
جهاز IP1002-B520 مخصص لشبكات DeviceNet. إذا انتقلت بنية نظامك إلى Profibus DP، فإن IP1002-B310 هو المكافئ الفيزيائي المباشر. وللهياكل الحديثة EtherCAT، انتقل إلى EP1008-0001. تأكد من تحميل ملف EDS (ورقة البيانات الإلكترونية) الصحيح في ماسح DeviceNet الخاص بك (مثل Allen-Bradley 1756-DNB) لتجنب انحرافات التعيين في صورة العملية 8-بت.
عند توصيل الطاقة المساعدة على التوالي عبر موصلات M8، يجب ألا يتجاوز التيار التراكمي 4 أمبير. تجاوز هذا الحد يسبب تدهورًا حراريًا في قضبان الطاقة الداخلية ودبابيس M8. بالإضافة إلى ذلك، إذا تجاوز الطول الإجمالي لخط الناقل DeviceNet 100 متر، تأكد من تحديد أو التحقق يدويًا من معدل البود، حيث قد تفشل الكشف التلقائي في الشبكات ذات السعة العالية بدون مقاومات إنهاء مناسبة (121 أوم في كلا الطرفين الفيزيائيين).
نظرًا لأن غلاف PA6 بولياميد غير موصل، لا يتم تحقيق التأريض الوظيفي تلقائيًا عبر التثبيت الفيزيائي. لضمان مقاومة قوية للتداخل الكهرومغناطيسي ومنع الضوضاء العابرة من إفساد مرشحات الإدخال 3.0 مللي ثانية، قم بتمرير سلك تأريض مخصص من أحد مسامير التثبيت 3.5 مم مباشرة إلى مستوى الأرض الوظيفي للآلة.
تحذير هام
عزل جميع مصادر الطاقة قبل تثبيت أو توصيل الوحدة. عدم فصل التيار عن جهد التحكم والتحميل قد يؤدي إلى تلف المعدات، أو تشغيل المستشعرات بشكل غير متوقع، أو أخطاء في الاتصال على الناقل النشط DeviceNet.
ثبت الوحدة على سطح مستوٍ باستخدام مسمارين M3 عبر ثقوب التثبيت 3.5 مم. تأكد من أن سطح التثبيت نظيف وخالٍ من الاهتزاز.
قم بتوصيل كابل DeviceNet ذو 5 دبابيس M12 بواجهة الناقل، مع التأكد من شد حلقة القفل يدويًا للحفاظ على ختم IP67.
قم بتوصيل مصدر طاقة 24 فولت تيار مستمر إلى موصل تغذية M8. إذا تم استخدام وحدات لاحقة، قم بتوصيل كابل M8 اللاحق إلى العقدة التالية.
قم بتوصيل المستشعرات الرقمية بقنوات الإدخال M12. قم بإغلاق أي منافذ M12 غير مستخدمة بأغطية واقية لمنع تسرب الرطوبة.
