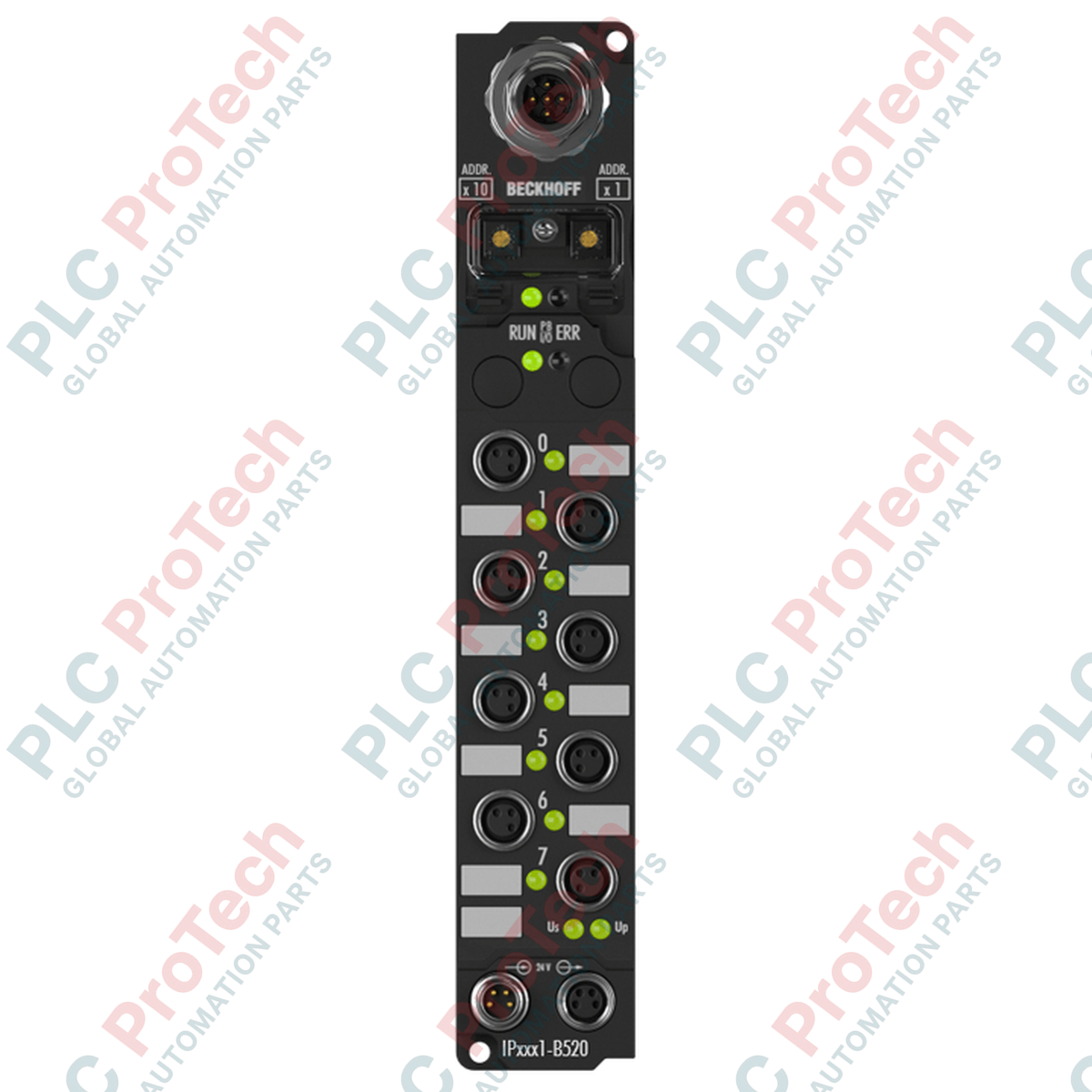

صُمم Beckhoff IP2331-B520 لتبسيط بنى التحكم اللامركزية، ويعمل كحلقة وصل متينة بين الوحدات الطرفية المصنفة IP67 وشبكة DeviceNet صناعية قياسية. ومن خلال إتاحة معالجة الإدخال/الإخراج عن بُعد مباشرة على مستوى الآلة، تلغي هذه الوحدة الحاجة إلى خزائن التحكم الواقية وإلى تمديدات الأسلاك المتوازية المكثفة. كما تتعامل ديناميكيًا مع الإشارات الرقمية والتناظرية للأجهزة الطرفية، وتطابق تلقائيًا متطلبات واجهات التوسعة المتصلة. ويمكن إدارة إعدادات الشبكة بسهولة باستخدام أداة البرمجيات KS2000 أو عبر المراسلة الصريحة من خلال وحدة التحكم المضيفة.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنّعة | Beckhoff |
| رقم الطراز | IP2331-B520 |
| واجهة ناقل المجال | DeviceNet |
| توصيل الناقل | 1 × قابس M12، 5 دبابيس |
| معدل نقل البيانات | الكشف التلقائي حتى 500 كيلوبود |
| مصدر جهد التحكم | 24 فولت تيار مستمر (-15% / +20%) |
| مصدر جهد الحمل | يعتمد على نوع وحدات الإدخال/الإخراج المتصلة |
| استهلاك التيار الداخلي للصندوق | 45 مللي أمبير + تيار المستشعر (بحد أقصى 0.5 أمبير) |
| توصيلات الطاقة | التغذية: 1 × M8 ذكر (4 دبابيس)؛ المصب: 1 × M8 أنثى (4 دبابيس) |
| جهد العزل | 500 فولت (جهد التحكم / ناقل المجال) |
| درجة حرارة التشغيل | من 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | من -25 إلى +85 درجة مئوية |
| تصنيف الحماية | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| الامتثال للمعايير | الاهتزاز EN 60068-2-6، الصدمة EN 60068-2-27، التوافق الكهرومغناطيسي EN 61000-6-2/4 |
| الاعتمادات | CE، UL |
| وزن الشحن (محسوب) | 2.0 كجم |
| نوع الاتصال | تعيين الدبابيس وتوزيعها & |
|---|---|
| قابس ناقل DeviceNet M12 (5 دبابيس) | الدبوس 1: التدريع | الدبوس 2: V+ | الدبوس 3: V- | الدبوس 4: CAN_H | الدبوس 5: CAN_L |
| تغذية الطاقة عبر موصل M8 ذكر (4 دبابيس) | الدبوس 1: تغذية 24 فولت تيار مستمر للتحكم | الدبوس 2: تغذية 24 فولت تيار مستمر للحمل | الدبوس 3: تأريض التحكم | الدبوس 4: تأريض الحمل |
| طاقة الخرج عبر موصل M8 أنثى (4 دبابيس) | الدبوس 1: حلقة 24 فولت تيار مستمر للتحكم | الدبوس 2: حلقة 24 فولت تيار مستمر للحمل | الدبوس 3: تأريض التحكم | الدبوس 4: تأريض الحمل |
يوفر IP2331-B520 توافقًا وظيفيًا عكسيًا مع سلسلة الطرازات الأقدم IP2330. ومع ذلك، للحفاظ على اتصالات تشخيصية عالية التكامل عبر DeviceNet، يجب تحديث الأجهزة الرئيسية للشبكة بملف بيانات إلكتروني (EDS) الصحيح والمتوافق مع إصدار البرنامج الثابت B520. يجب أن تتحقق ترقيات النظام من ملفات تكوين الجهاز قبل النشر.
عند ربط الطاقة تسلسليًا عبر عدة وحدات باستخدام موصلات M8، تأكد من ألا يتجاوز إجمالي تيار المرور الحد المطلق البالغ 4 أمبير. قد يؤدي تجاوز هذا الحد إلى تدهور حراري موضعي داخل مبيت الطرفية والتسبب في انقطاعات غير متوقعة للاتصالات. ينبغي تمرير خطوط طاقة منفصلة ومعزولة لشبكات التحكم لتجنب ارتداد الضوضاء الكهربائية عالية الحث إلى ناقل البيانات.
لضمان التحديد التلقائي الناجح لمعدل الباود، يجب أن تنقل عقدة واحدة على الأقل البيانات بنشاط عبر شبكة DeviceNet. احرص دائمًا على إنهاء طرفي الجذع الفعلي البعيدين بمقاومتهما البالغة 120 أوم. عند استكشاف أخطاء إشارات ناقل الحقل وإصلاحها، افحص مصابيح LED المدمجة للحالة بحثًا عن مشكلات طبقة DeviceNet الفيزيائية الشائعة، مثل فروق التأريض بين نقاط إسقاط الطاقة البعيدة.
ثبّت وحدة Fieldbus Box على سطح نظيف ومستوٍ باستخدام مسماري M4، وشدّهما بعزم قدره 1.2 نيوتن متر لتجنب إجهاد هيكلها البلاستيكي.
اضبط عنوان عقدة DeviceNet الفعلي باستخدام المفاتيح الدوّارة أو مفاتيح DIP الموجودة على العتاد قبل تشغيل النظام.
أحكم شدّ كابلات DeviceNet M12 والطاقة M8 يدويًا لضمان سلامة إحكامها البيئي وفق تصنيف IP67؛ لا تستخدم كماشات، إذ قد تتسبب في تشقق الوصلات الملولبة.
طبّق جهد التحكم أولًا للتحقق من الاتصالات، ثم شغّل حلقة إمداد جهد الحمل لتمكين المستشعرات الطرفية والمشغلات الميدانية.
