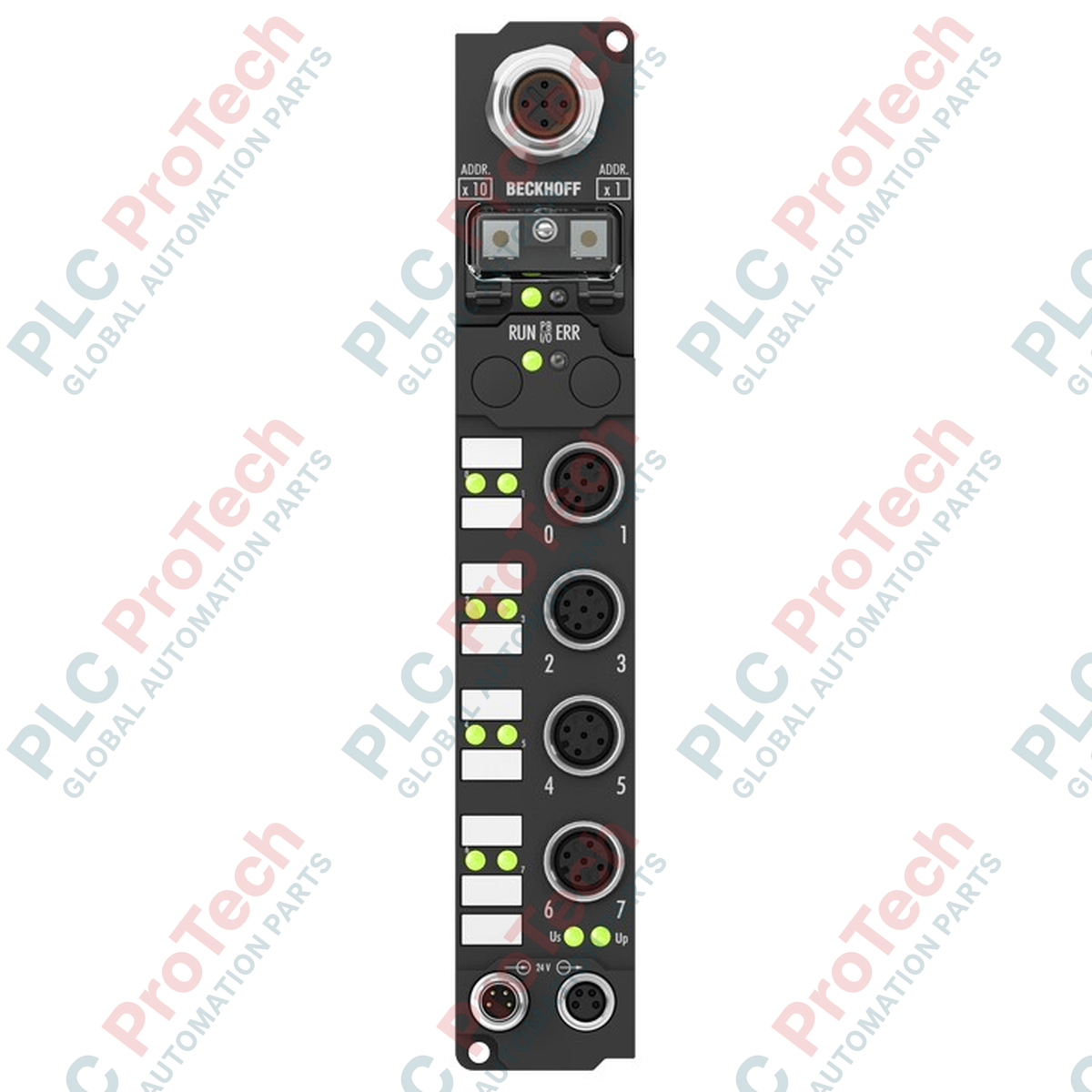

وحدة إدخال RTD لصندوق ناقل المجال Lightbus من Beckhoff IP3202-B200

SKU IP3202-B200

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: BECKHOFF
رقم المنتج: IP3202-B200
Country of origin:ألمانيا
نوع المنتج: وحدات الناقل الميداني
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 180 مم x 110 مم x 60 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

صُمم صندوق ناقل المجال Beckhoff IP3202-B200 لاكتساب درجات الحرارة بشكل لامركزي في البيئات الصناعية القاسية، ويوفر معالجة دقيقة لمستشعرات RTD مباشرةً على مستوى الآلة دون الحاجة إلى خزانة تحكم واقية. تدمج هذه الوحدة تحويلًا تماثليًا إلى رقمي عالي الأداء مع نظام اتصالات Lightbus بالألياف الضوئية المقاوم للضوضاء، مما يتيح نقلًا موثوقًا للإشارات لمسافات طويلة في البيئات عالية التداخل. صُمم الهيكل الخارجي لتحمل الإجهاد الميكانيكي الشديد والرطوبة والغبار، كما يتيح التركيب المباشر على الآلة لتقليل حلقات توصيل الأسلاك الميدانية.

الميزات

واجهة Lightbus: تستخدم وصلتي ألياف ضوئية مزدوجتين تعملان بسرعة 2.5 ميغاباود، مما يوفر عزلاً كهربائياً تاماً وحصانة ضد التداخل الكهرومغناطيسي.
اكتساب مباشر لإشارات RTD: مُحسّن لمستشعرات RTD وPt100 القياسية دون الحاجة إلى مرسلات إشارات خارجية.
هيكل متين بدرجة حماية IP67: مصمم للتركيب المباشر في الموقع ضمن بيئات رطبة أو مغبرة أو عالية الاهتزاز، ومتوافق مع معايير الحماية IP65 وIP66 وIP67.
توصيل طاقة تسلسلي فعّال: يتيح موصلا M8 مزدوجان (تغذية ذكر ومصب أنثى) التوزيع المباشر لجهود التحكم عبر عدة صناديق ناقل مجال.
تهيئة مرنة: يمكن إدارة المعلمات وإعدادات المعايرة المتاحة باستخدام برنامج Beckhoff KS2000 أو مباشرةً عبر هياكل سجلات وحدة التحكم.

التطبيقات

استشعار درجة الحرارة اللامركزي في مناطق الغسل بالماء، ومعالجة الأغذية، والإنتاج الكيميائي.
المراقبة عن بُعد للأنظمة الميكانيكية شديدة الحركة والتجميعات الروبوتية.
التركيبات الحساسة للضوضاء التي تعاني فيها خطوط ناقل المجال النحاسية التقليدية من مشكلات التداخل الكهرومغناطيسي/التداخل بالترددات الراديوية.
حلقات تحكم موزعة بالتدفئة والتهوية وتكييف الهواء والتحكم البيئي في المنشآت الصناعية الكبيرة.

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنّعة	Beckhoff Automation
الطراز / رقم القطعة	IP3202-B200
نظام ناقل المجال	Lightbus (حلقة ألياف ضوئية)
معدل نقل البيانات	2.5 ميغاباود
اتصال الناقل	مقبسا ألياف ضوئية لمقبس ZS1020-0010
جهد التحكم	24 فولت تيار مستمر (-15% / +20%)
توصيلات الطاقة	التغذية: موصل M8 ذكر واحد (4 دبابيس)؛ المصب: موصل M8 أنثى واحد (4 دبابيس)
العزل الكهربائي	جهد التحكم معزول كهربائيًا عن ناقل المجال: نعم
درجة حرارة التشغيل	من 0 إلى +55 درجة مئوية
درجة حرارة التخزين	من -25 إلى +85 درجة مئوية
مقاومة الاهتزاز / الصدمات	متوافق مع EN 60068-2-6 / EN 60068-2-27
درجة الحماية	IP65 / IP66 / IP67 (متوافق مع EN 60529)
الاعتمادات	CE، UL
بلد المنشأ	ألمانيا
الوزن (الصافي)	250 g
وزن الشحن (محسوب)	0.55 كجم
أبعاد العبوة (محسوبة)	180 مم × 110 مم × 60 مم

التوصيلات والواجهات

موقع دبوس M8	الوظيفة / تخصيص الدائرة
الدبوس 1	التغذية: جهد تحكم +24 فولت تيار مستمر / المصب: جهد تحكم +24 فولت تيار مستمر
الدبوس 2	التغذية: جهد مساعد/جهد الحمل +24 فولت تيار مستمر / المصب: جهد مساعد/جهد الحمل +24 فولت تيار مستمر
الطرف 3	التغذية: أرضي جهد التحكم / المصب: أرضي جهد التحكم
الطرف 4	التغذية: أرضي الجهد المساعد/جهد الحمل / المصب: أرضي الجهد المساعد/جهد الحمل

رؤى هندسية تجريبية

الطرز البديلة والتوافق

صُممت الوحدة IP3202-B200 خصيصًا لبنى Beckhoff Lightbus. عند الترحيل إلى منصات تحكم أحدث أو دمجها معها، تذكّر أن Lightbus يتطلب بطاقات رئيسية PCI/PCIe مخصصة (مثل FC2001) أو وحدات تحكم محددة لأطراف الناقل. بالنسبة إلى التطبيقات التي ترغب في الترحيل إلى EtherCAT من دون تغيير المخططات المادية، ينبغي النظر في الطرز المكافئة من سلسلة EP (مثل EP3202-0002)، مع العلم أن ذلك يتطلب تغيير بنية الشبكة والتوصيلات من الألياف الضوئية إلى شبكة إيثرنت صناعية.

أخطاء شائعة في التطبيقات وملاحظات هندسية

عند التعامل مع توصيلات الألياف الضوئية في الحلقات الصناعية، يُعد الحفاظ على معايير الغرف النظيفة الضوئية أمرًا بالغ الأهمية أثناء عمليات التثبيت المادي. تجنب تجاوز الحد الأدنى لنصف قطر انحناء كابلات الألياف الضوئية (وهو عادةً 30 مم لتجميعات ZS1020) لمنع فقدان الإشارة أو التدهور المادي الدائم للألياف البوليمرية. علاوةً على ذلك، يجب إحكام إغلاق أي منافذ M8 أو منافذ ألياف ضوئية مفتوحة أو غير مستخدمة باستخدام أغطية حماية معتمدة وفق IP67. إن ترك هذه التوصيلات مفتوحة في البيئات الرطبة يسمح بتسرب الرطوبة بفعل الخاصية الشعرية، مما قد يؤدي إلى تآكل المكونات الداخلية بمرور الوقت.

نصائح التشغيل والتوصيلات &

لتهيئة خصائص تشغيل القنوات التناظرية، استخدم حزمة برامج Beckhoff KS2000 المتصلة عبر كابل تهيئة تسلسلي، أو ادخل مباشرةً إلى السجل الداخلي من خلال معلمات بدء تشغيل PLC في TwinCAT. تأكد من إنهاء دروع كابلات المستشعر بالقرب من أذني التثبيت المعدنيتين لوحدة ناقل المجال لتوفير مسار منخفض الممانعة إلى التأريض المحلي، ومنع الضوضاء عالية التردد ذات النمط المشترك من إفساد قياسات RTD الحساسة.

إرشادات التثبيت

تحذير بالغ الأهمية: افصل التغذية عن جميع مصادر الطاقة (جهود التحكم وجهود الحمل المساعدة) قبل إجراء أي أعمال تثبيت أو تنظيف مادي أو تعديلات على التوصيلات في الوحدة. يُستخدم ضوء عالي الشدة في الشبكات الضوئية؛ لذا لا تنظر مطلقًا مباشرةً إلى الليف الضوئي للمرسل أو منفذ الألياف الضوئية أثناء تشغيل النظام.

1

ثبّت صندوق ناقل المجال بإحكام على سطح مستوٍ مقاوم للاهتزاز باستخدام مسماري M4 عبر حواف التثبيت المدمجة.

2

تأكد من توصيل هيكل الجهاز المحلي بتأريض موثوق للنظام، ومن تأريض سطح تثبيت الوحدة بشكل مناسب.

3

أدخل كابلات الألياف الضوئية النظيفة وغير التالفة (بموصلات ZS1020-0010) في الواجهات الضوئية حتى تسمع نقرة تثبيتها بإحكام في مكانها.

4

وصّل كابلات الطاقة M8، مع التأكد من إحكام ربطها وفق مواصفات عزم الدوران الموصى بها للحفاظ على سلامة IP67.

FAQ

هل يمكنني استخدام IP3202-B200 مباشرةً مع شبكة EtherCAT؟

لا. صُمم IP3202-B200 خصيصًا للاتصال عبر الألياف الضوئية لبروتوكول Beckhoff Lightbus. لربط هذه الوحدة بشبكة EtherCAT، يجب استخدام بوابة من Lightbus إلى EtherCAT، أو استبدال الوحدة بنظير أصلي لـ EtherCAT، مثل سلسلة EP3202.

ما نوع موصل الكابل الموصى به لمنافذ الألياف الضوئية؟

صُممت توصيلات الألياف الضوئية للتوصيل بموصلات Beckhoff ZS1020-0010، التي توفر آلية القفل الميكانيكية الفيزيائية الدقيقة اللازمة للحفاظ على اتصال موثوق.

كيف تتم معايرة المدخلات التناظرية في IP3202-B200؟

يمكن ضبط بيانات المعايرة وترددات المرشح وأنواع المستشعرات باستخدام برنامج تهيئة Beckhoff KS2000 أو من خلال تهيئة إعدادات السجلات مباشرةً عبر بيئة TwinCAT PLC.

هل يلزم توفير طاقة خارجية لكلٍّ من توصيلات التحكم والتوصيلات المساعدة على منافذ M8؟

يلزم توفير جهد التحكم (الطرف 1 والطرف 3) لتشغيل الإلكترونيات الداخلية واتصال Lightbus. ويمر جهد الحمل المساعد (الطرف 2 والطرف 4) عبر المنفذ اللاحق لتزويد الوحدات المجاورة بالطاقة، لكنه لا يُستهلك داخليًا في IP3202، إلا إذا تطلبت إعدادات مستشعرات محددة مصدر طاقة معزولًا للحلقة المساعدة.
