الشركة المصنعة: BECKHOFF
رقم المنتج: IP5009-B318
Country of origin:ألمانيا
نوع المنتج: وحدات صناديق Fieldbus
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

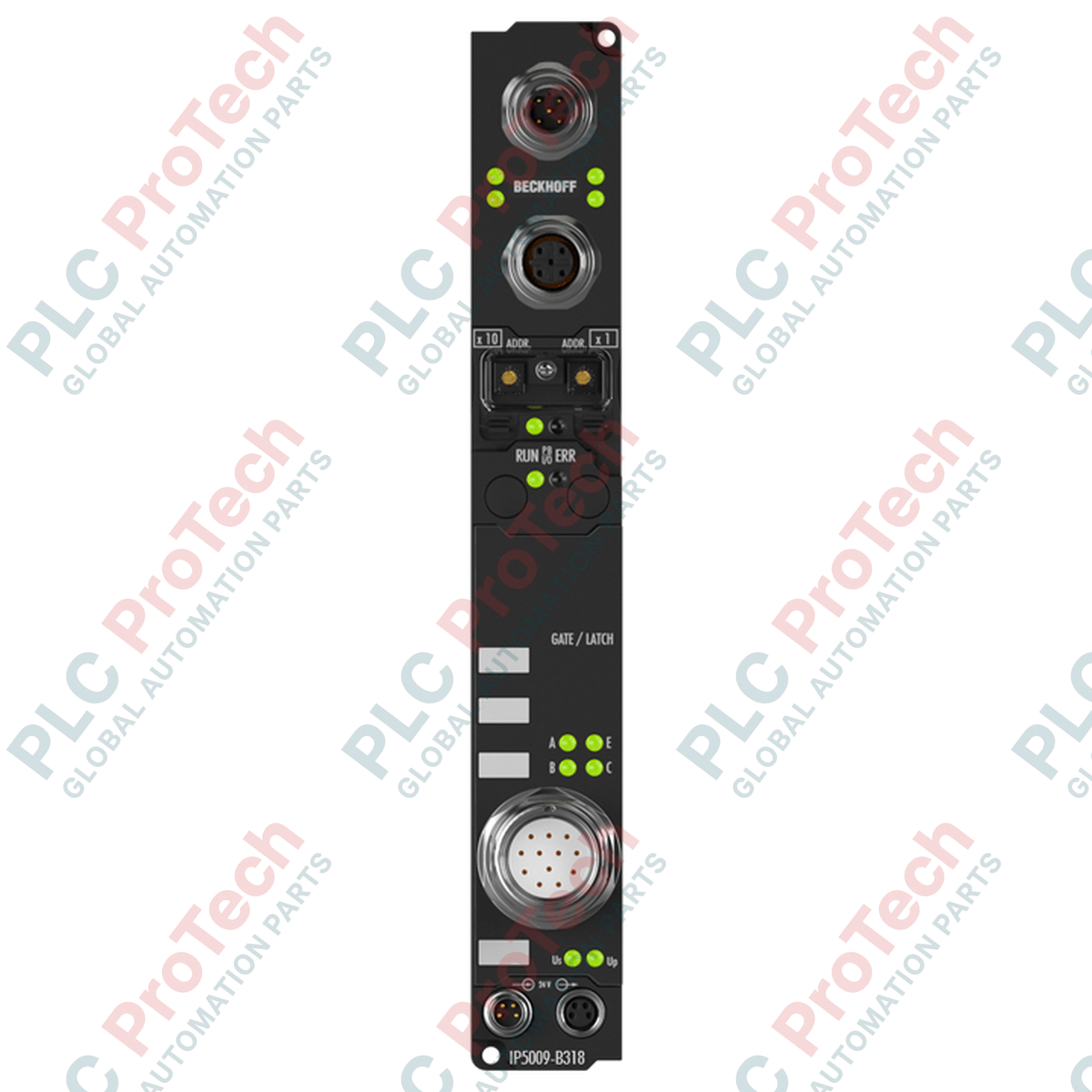

يتيح Beckhoff IP5009-B318 مباشرةً جمع بيانات المستشعرات عالية التردد بشكل لامركزي، وهو صندوق ناقل مجال PROFIBUS DP بتصنيف IP67، مصمم لبيئات التشغيل القاسية. تتصل هذه الوحدة بمشفّرات مطلقة أو مستشعرات إزاحة تستخدم بروتوكول SSI (الواجهة التسلسلية المتزامنة)، وتنقل البيانات مباشرةً إلى وحدة التحكم الرئيسية ذات المستوى الأعلى عبر PROFIBUS DP. وبفضل وصلات M12 المدمجة بترميز B التي تعمل كموصل T مدمج، تتيح الوحدة تمرير خط الناقل مباشرةً دون الحاجة إلى وصلات تجميع نشطة خارجية. ويمكن ضبط التهيئة والمعلمات بسهولة باستخدام أداة البرنامج KS2000 أو مباشرةً عبر اتصال الفتحات غير الدوري DP-V1 الذي يتحكم فيه المتحكم.
| المعلمة | القيمة |
|---|---|
| الشركة المصنّعة | Beckhoff |
| رقم الطراز | IP5009-B318 |
| بروتوكول ناقل المجال | PROFIBUS DP (مع دعم DP-V1) |
| معدلات نقل البيانات | حتى 12 ميجاباود (اكتشاف تلقائي) |
| واجهة ناقل المجال | مقبس M12 واحد (5 أطراف)، وقابس M12 واحد (5 أطراف)، بترميز B |
| مصدر جهد التحكم | 24 فولت تيار مستمر (-15% / +20%) |
| استهلاك التيار (تغذية الصندوق) | 85 مللي أمبير + حمل المستشعر (بحد أقصى 0.5 أمبير) |
| تغذية الطاقة / المصب | مقبس M8 ذكر واحد (4 أطراف) / مقبس M8 أنثى واحد (4 أطراف) |
| العزل (التحكم / ناقل المجال) | لا يوجد (يُحدَّد العزل الكهربائي وفقًا لتهيئة المستشعر) |
| زمن الدورة | حوالي 0.5 مللي ثانية (لشبكة نموذجية تضم 10 صناديق، لكل منها وحدات إدخال/إخراج 32 بت) |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | -25 إلى +85 درجة مئوية |
| تصنيف الحماية | IP65 / IP66 / IP67 (مطابق للمعيار EN 60529) |
| مقاومة الاهتزاز/الصدمات | مطابق للمعيارين EN 60068-2-6 / EN 60068-2-27 |
| الاعتمادات | CE، UL |
| وزن الشحن (محسوب) | 2.0 kg |
| توصيل الواجهة | رقم الطرف | تعيين الإشارات |
|---|---|---|
| PROFIBUS DP M12 (بترميز B) | الطرف 1 | VP (+5 V DC للإنهاء النشط) |
| الطرف 2 | RxD/TxD-N (الخط A، أخضر) | |
| الطرف 3 | DGND (أرضي البيانات) | |
| الطرف 4 | RxD/TxD-P (الخط B، أحمر) | |
| الطرف 5 | الحماية | |
| طاقة M8 (وصلة التغذية) | الطرف 1 | جهد تحكم +24 V DC (Us) |
| الطرف 2 | جهد حمل +24 V DC (Up) | |
| الطرف 3 | GND (Us) | |
| الطرف 4 | GND (Up) |
يستبدل IP5009-B318 عدة تهيئات قديمة غير مقترنة من خلال نقل فك ترميز SSI إلى مستوى الآلة. تأكد من تحديث ملف GSD ليشمل معلمات الوحدة الدقيقة لتجنب أخطاء تبادل البيانات الدوري مع أنظمة تحكم رئيسية أقدم. بالنسبة إلى الإعدادات التي تستخدم طوبولوجيا شبكة EtherCAT بدلًا من PROFIBUS، يُعد EP5001-0002 النظير الأصلي لناقل مجال EtherCAT.
عند ربط عدة صناديق تسلسليًا عبر واجهات توزيع الطاقة M8، احسب إجمالي هبوط الجهد. يجب ألا يتجاوز تيار التحكم التراكمي (Us) مقدار 4 A عبر مقطع واحد، لتجنب الإجهاد الحراري المرتفع على قضبان الناقل الداخلية. ونظرًا إلى أن جهد التحكم واتصالات ناقل المجال لا يشتركان في عزل كهربائي داخل الوحدة، فمرّر جميع خطوط ناقل المجال في النظام داخل حوامل منفصلة ومحمية لمنع انقطاعات الاتصال الناجمة عن التداخل الكهرومغناطيسي.
لتحقيق الأداء الأمثل، استخدم مقاومة إنهاء إذا كان IP5009-B318 يعمل كآخر عقدة فعلية في مقطع PROFIBUS. يمكن تنفيذ الإنهاء النشط القياسي باستخدام مُنهٍ M12 ذي ترميز B متصل بواجهة المقبس اللاحقة. تأكد من أن كابل حساس SSI محمي وموصل مباشرة بطوق حماية الهيكل المخصص للحفاظ على سلامة الإشارة أثناء دورات تسارع المحرك الديناميكية.
تحذير سلامة بالغ الأهمية
اعزل جميع مصادر الطاقة الكهربائية قبل بدء عمليات التركيب أو الإزالة أو التوصيل. تحقّق من فصل الجهدين، جهد التحكم والحمل (Us وUp)، بالكامل. قد يؤدي عدم اتباع خطوات السلامة هذه بدقة إلى خطر جسدي فوري أو أعطال كارثية في حساسات SSI المتصلة عالية الدقة.
ثبّت صندوق Fieldbus على سطح مستوٍ خالٍ من الاهتزاز باستخدام مسماري تثبيت M4.
أحكم ربط موصلات كابل PROFIBUS M12 ذات الترميز B بعزم مناسب لمنع دخول الرطوبة والغبار.
وصّل مصدر الطاقة M8، مع التأكد من تطابق القطبية في كلٍّ من دائرتَي التحكم (Us) والحمل (Up).
تحقق من حالة الاتصال وتزامن معدل الباود عبر مؤشرات LED التشخيصية قبل تشغيل عمليات النظام.
