وحدة مرحل إخراج رقمي 2 قناة بيكهوف KM2642

الأتمتة العملية ووظيفة التجاوز اليدوي

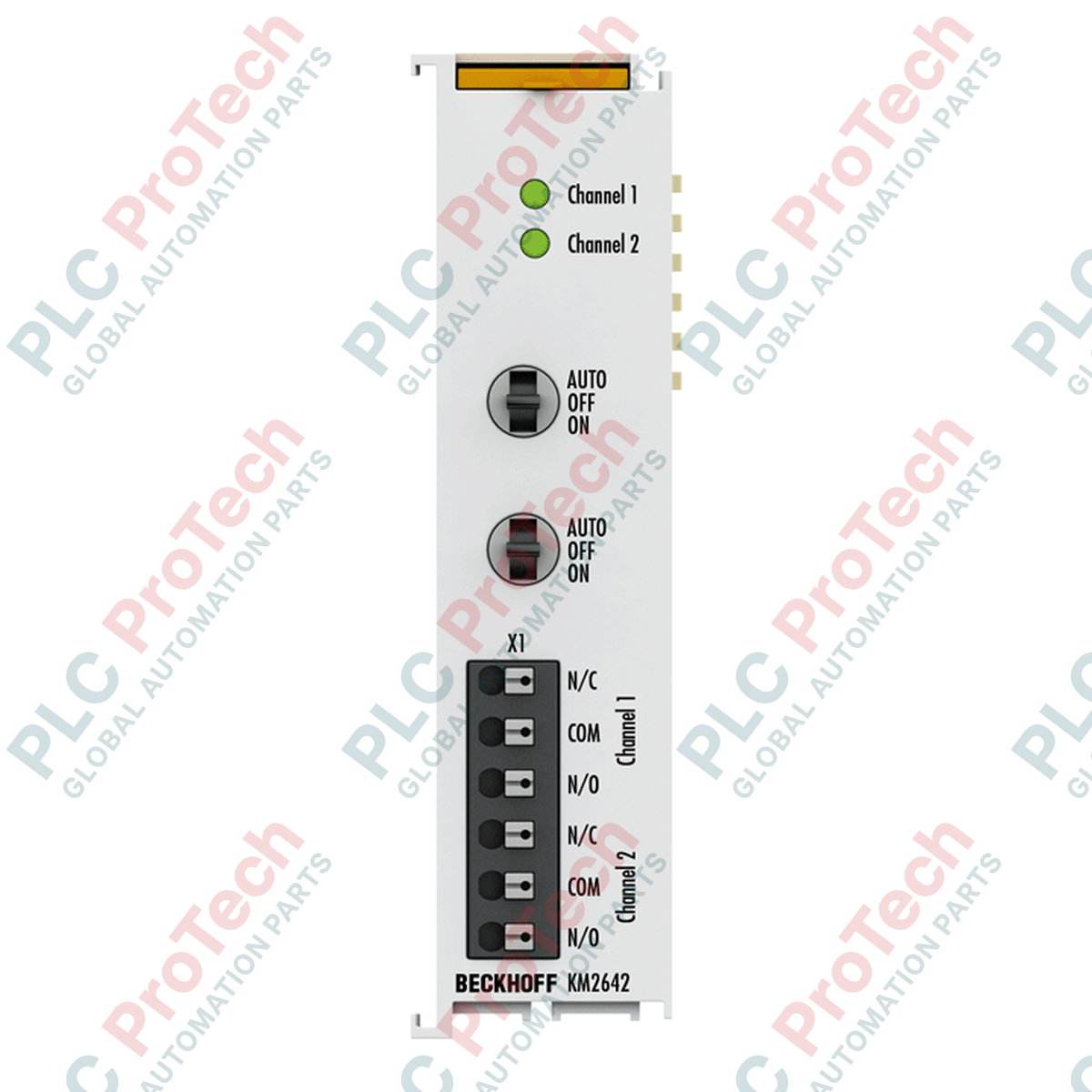

وحدة الإخراج الرقمي ذات القناتين عالية السعة Beckhoff KM2642 (KM2642) مصممة لنظام الإدخال/الإخراج المعياري Beckhoff K-bus. تُستخدم في منشآت بيئية للمرافق، دوائر منطقية حرجة لأنظمة التدفئة والتهوية وتكييف الهواء، وشبكات التحكم في الإضاءة الآلية، وتتميز هذه المحطة الطرفية بمفاتيح تجاوز يدوية/آلية مدمجة على اللوحة الأمامية. تتيح هذه الترتيبات للأخصائيين الفنيين فرض حالات المرحل يدويًا أثناء تكليف الموقع أو في حالات تجاوز الطوارئ، مما يمكّن من تشخيص النظام محليًا مباشرة دون الحاجة إلى تشغيل برنامج PLC رئيسي نشط.

الملف الكهربائي وديناميكيات التلامس

تحتوي هذه المحطة الطرفية على مرحلين مستقلين من نوع التبديل (SPDT) مهيئين لتبديل جهد التيار المتردد حتى جهد اسمي 230 فولت تيار متردد، مع عتبة ذروة تبديل مطلقة 250 فولت تيار متردد. تم تصنيعها باستخدام معدن تلامس أكسيد القصدير الفضي عالي المتانة ($\text{AgSnO}_2$) لمقاومة انتقال المادة وتآكل القوس، حيث تتحمل كل قناة مستقلة تصنيف تيار كهربائي مستمر يصل إلى 6 أ. تستوعب بنية التلامس الأحمال الأومية والحثية والسعوية للمصابيح، مع تحمل تيارات بدء عالية تصل إلى 10 أ من البالاست الإلكتروني مع الحفاظ على استهلاك تيار تشغيلي منخفض يبلغ 130 مللي أمبير من العمود الفقري الرقمي K-bus.

مصفوفة الأداء الفني

التشخيص الصناعي والأسئلة الشائعة

كيف تتفاعل مفاتيح التبديل اليدوية مع صورة عملية TwinCAT؟

تقوم مفاتيح اللوحة الأمامية بتوجيه مسار إشارة التحكم فعليًا. عند وضعها على "تلقائي"، يتم تحديد حالة المرحل بواسطة بتين رقميين للإخراج مخصصين في صورة عملية TwinCAT. عند التبديل إلى "يدوي (تشغيل/إيقاف)"، يتغير وضع التلامس الفيزيائي بغض النظر عن أوامر المتحكم. تمرر الوحدة بتين رقميين للإدخال مرة أخرى إلى صورة عملية PLC لإعلام كود التطبيق ما إذا كان المرحل مفعّلًا أو معطّلًا، مما يضمن مراقبة كاملة للدائرة.

ما الذي يسبب لحام التلامس المبكر في قناة مرحل مصنفة لـ 6 أمبير؟

عادةً ما ينجم تدهور التلامس المبكر عن تيارات اندفاع حثية أو سعوية غير مخففة. بينما يتحمل $\text{AgSnO}_2$ المادة الأحمال المقاومة المستمرة عند 6 أمبير، فإن محركات LED عالية الكفاءة أو ملفات الملف اللولبي الحثي تولد تيارات بدء عابرة تتجاوز عتبة 10 أمبير. لتمديد عمر الوحدة، قم بتركيب مثبطات RC خارجية عبر الأحمال الحثية للتيار المتردد أو استخدم محددات تيار اندفاع مخصصة.

هل يتطلب تعيين عناوين عقد الأجهزة عند إضافة هذه الوحدة إلى جزء طرفي؟

لا. لا يتطلب KM2642 حساب عنوان يدوي أو تعديل مفتاح DIP فعلي. يقوم الوحدة بالتعرف على نفسها تلقائيًا إلى موصل الحافلة العلوية (مثل BK1120 أو BK9000) أثناء التهيئة، حيث يتم تعيين تكوين سجلات الإدخال والإخراج الداخلي (2 إدخال و2 إخراج) مباشرة في تدفق بتات K-bus وفقًا لموقعها الفيزيائي على كومة سكة DIN.

إرشادات التشغيل الميداني والتوصيل

• تخصيص مسار طرفية التبديل: تحقق من تخطيط تعيين الطرفية قبل توصيل الموصلات الحية للتيار المتردد. نظرًا لأن هذه تلامسات تبديل حقيقية، يحتوي كل قناة على مسار مشترك (C)، ومفتوح عادة (NO)، ومغلق عادة (NC). تأكد من توصيل خط الحمل بالدبوس الصحيح لتجنب التشغيل العكسي عند التبديل بين الوضع التلقائي واليدوي.

• كبح القوس الحثي: عند استخدام الطرفية لتشغيل الأحمال الحثية—مثل ملفات المرحلات الخام، أو ملفات الفرامل الميكانيكية، أو محركات المضخات أحادية الطور الصغيرة—قم دائمًا بتوصيل مثبط تيار خارجي موازٍ للحمل. هذا يخفف من ارتفاعات جهد EMF العكسي أثناء فتح التلامس، مما يمنع حدوث قوس عالي الجهد عبر تلامسات أكسيد القصدير الفضي ويجنب إدخال ضوضاء كهرومغناطيسية في سكة K-bus.

• التأريض على سكة DIN والفواصل الحرارية: ثبت الهيكل IP20 بإحكام على سكك DIN القياسية TS35، مع التأكد من تلامس ناقل البيانات الداخلي بسلاسة مع الشرائح المجاورة. قم بتركيب التجميع أفقيًا داخل حاوية جيدة التهوية. حافظ على مسافة هوائية عمودية لا تقل عن 30 مم فوق وتحت كتلة الوحدة لضمان تبريد حراري مثالي عبر نطاق التشغيل من 0 إلى +55 درجة مئوية.
