Beckhoff KS9505 طرفية ناقل لمزود طاقة 5 V DC

نظرة عامة على البنية التحتية للنظام

يُعد Beckhoff KS9505 (KS9505) وحدة طرفية لناقل إمداد طاقة تيار مستمر بجهد 5 فولت، عالية الدقة ومثبتة الجهد، وقد صُممت ضمن إطار وحدات الإدخال/الإخراج القابلة للتوصيل من سلسلة KS. تُستخدم هذه الوحدة في خزائن التحكم الآلي، وشبكات المستشعرات عالية الكثافة، وأنظمة القياس البصري، ودوائر الأجهزة الدقيقة، حيث تحول جهود الطاقة الصناعية القياسية إلى مخارج نظيفة بمستوى منطقي. كما ترشح التداخلات الكهربائية عالية التردد القادمة من الآلات الصناعية السابقة، ما يضمن حفاظ الطاقة الموزعة عبر وحدات التوسعة اللاحقة على ثبات جهد استثنائي عند اختلاف الأحمال الميكانيكية.

طوبولوجيا تحويل الطاقة والخصائص الميكانيكية

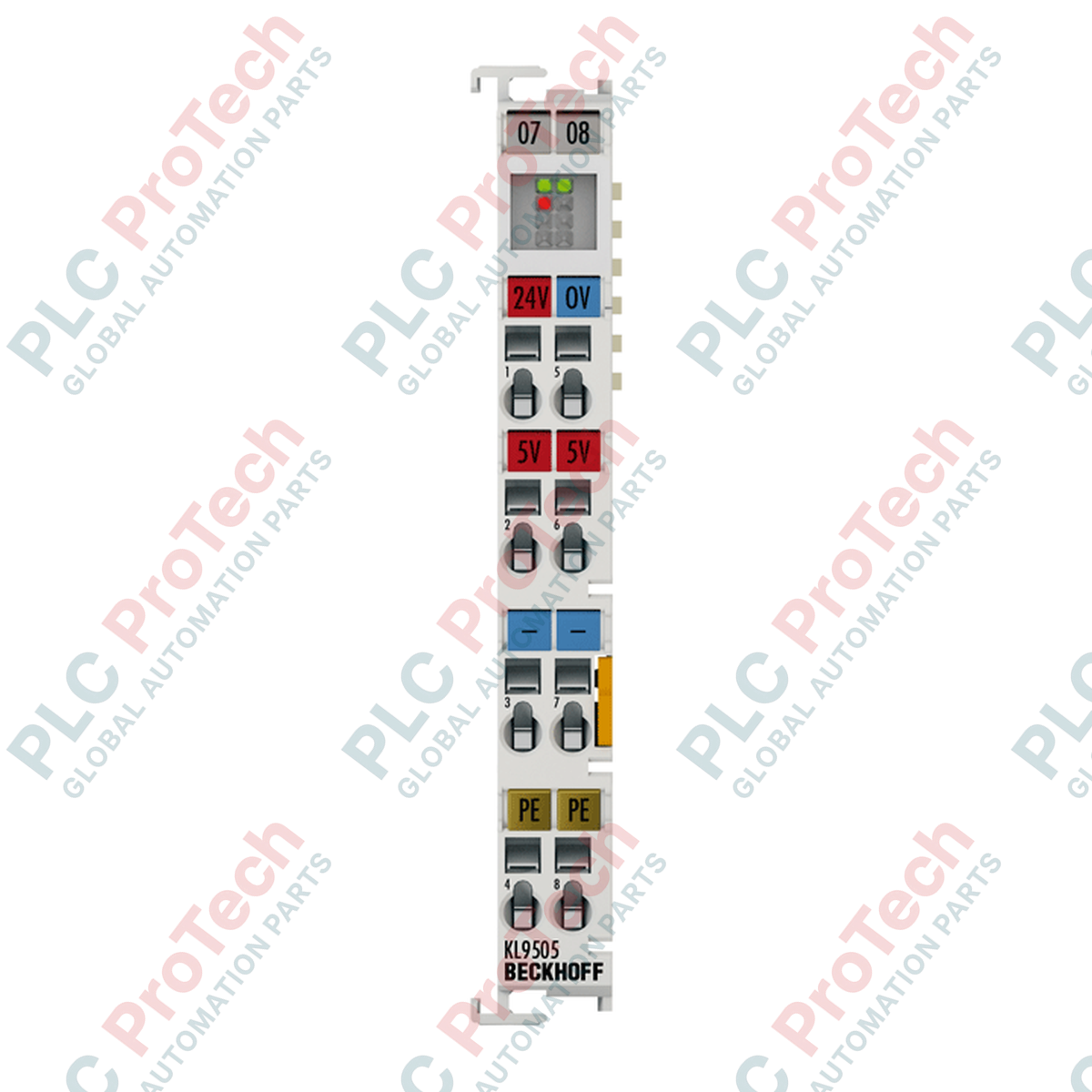

تقبل هذه الوحدة، التي يبلغ عرضها 12 mm، جهد دخل قياسيًا قدره 24 V DC (-15% / +20%)، وتخفض الجهد إلى خرج 5 V DC منظم بدرجة عالية وبدقة بنيوية تبلغ $\pm 1\%$. وبقدرة تيار مستمر تبلغ 0.5 A، يضم المنظم شبه الموصل حماية مدمجة من قصر الدائرة، ويحد تموج الخرج المتبقي إلى أقل من 5 mV لمنع اضطراب الإشارة في بطاقات المنطق الداخلية شديدة الحساسية. وتتميز KS9505 بغلاف متين من البولي كربونات بدرجة حماية IP20، كما تضم مستوى توصيلات قابلًا للتوصيل يتيح إزالة إدخال كتلة الأطراف بالكامل من قاعدة الغلاف أثناء أعمال الصيانة الميدانية بالتبديل السريع، من دون فصل موصلات التوصيل الميدانية الفردية.

مصفوفة الأداء الفني

التشخيص الصناعي والأسئلة الشائعة

ما سبب إضاءة مصباح LED الخاص بالتيار الزائد على اللوحة الأمامية، وكيف تستعيد الوحدة عملها؟

يضيء مصباح التيار الزائد عندما يتجاوز حمل المنطق downstream بجهد 5 V DC حد التيار المستمر للوحدة البالغ 0.5 A، أو عند حدوث قصر دائرة عبر خطوط توزيع ناقل الأطراف الداخلي. عند تفعيل هذا العطل، يحد المنظم الداخلي خرج التيار لحماية المكونات الداخلية. وبعد تحديد بطاقة الإدخال/الإخراج اللاحقة المعيبة أو التوصيلات ذات الدائرة القصيرة وإزالتها، تعيد الوحدة تلقائيًا ضبط دائرة تنظيم الجهد وتمسح مؤشر العطل.

هل تمرر هذه الوحدة جهد الدخل الأساسي 24 V DC إلى نقاط تلامس طاقة القضيب الجانبية؟

نعم. تحتوي كتلة الأطراف على شفرات طاقة داخلية مصنفة لحمل تيار مستمر أقصى يبلغ 10 A. ويصل جهد الدخل الأساسي 24 V DC المطبق على أطراف النوابض الأمامية إلى نقاط تلامس الشفرات الجانبية، ما يتيح تمريره عبر مجموعة القضيب لتغذية وحدات الإدخال/الإخراج القياسية المجاورة. وفي الوقت نفسه، تستمد الدوائر الداخلية للوحدة الطاقة من خط 24 V DC هذا لتوليد جهد المنطق المنظم 5 V DC.

ما فوائد التوصيلات المحددة التي يوفرها بادئة طراز KS9505 مقارنة بالوحدات القياسية KM أو KL؟

تشير البادئة "KS" إلى أن الوحدة تتميز بتصميم توصيلات قابل للتوصيل مكوّن من جزأين. أما الوحدات القياسية KL فتستخدم كتل أطراف ثابتة تتصل فيها الأسلاك مباشرة بالغلاف. وفي KS9505، يمكن فصل كتلة الأطراف التي تعمل بالنوابض عن قاعدة الوحدة كوحدة واحدة. ويتيح هذا التصميم لفنيي الصيانة استبدال وحدة تالفة أو مستهلكة من دون فصل وإعادة توصيل الأسلاك الميدانية الفردية، ما يقلل فترة التوقف ويمنع أخطاء التوصيل.

إرشادات التشغيل الأولي والتوصيلات الميدانية

• إدخال الموصل بتشغيل النابض: تُدار توصيلات الأسلاك باستخدام مشابك نوابض مدمجة تُشغّل بواسطة مفك براغي دقيق ذي شفرة مسطحة. جرّد عازل الموصل بطول 9 إلى 10 mm بالضبط. أدخل أداة المفك في فتحة التحرير لفتح بوابة النابض الداخلية، ثم أدخل السلك العاري المصمت أو المجدول (0.08 إلى 1.5 mm² / AWG 28 إلى 16) بالكامل في مسار الموصل، وأزل الأداة لتثبيت التوصيل.

• معايير التركيب في ATEX Zone 2: بموجب تصنيف ATEX Ex nA IIC T4 Gc، يُعتمد استخدام هذه المعدات داخل المناطق الخطرة Zone 2. وللحفاظ على هذا التصنيف، يجب تركيب مجموعة الأطراف داخل حاوية صناعية معتمدة من ATEX توفر مستوى حماية من دخول العوامل لا يقل عن IP54. لا تفصل كتلة التوصيلات القابلة للتوصيل أو تسحب الوحدات وتفككها أثناء وجود دائرة التغذية تحت الجهد، إلا بعد التحقق من خلو المنطقة المحيطة تمامًا من تركيزات الغاز القابل للاشتعال.

• تثبيت قضيب DIN والتشابك الجانبي: ثبّت الغلاف عموديًا بالضغط على قضبان DIN القياسية مقاس 35 mm من نوع TS35 والمتوافقة مع معايير EN 60715. استخدم آلية القفل المدمجة لتثبيت الوحدة. حرّك الوحدة جانبيًا على طول القضيب لتعشيق الوصلات الجانبية مزدوجة الفتحة والمفتاح مع الأطراف المجاورة. تأكد من توصيل القضيب نفسه مباشرة بقضيب التأريض الرئيسي منخفض الممانعة في الحاوية، للسماح لشبكات الترشيح الداخلية في الوحدة بتبديد الضوضاء الكهرومغناطيسية عالية التردد.
