BECKHOFF ZB7101-0100 كابل سحب PUR من نوع EtherCAT P

نظرة عامة على المنتج

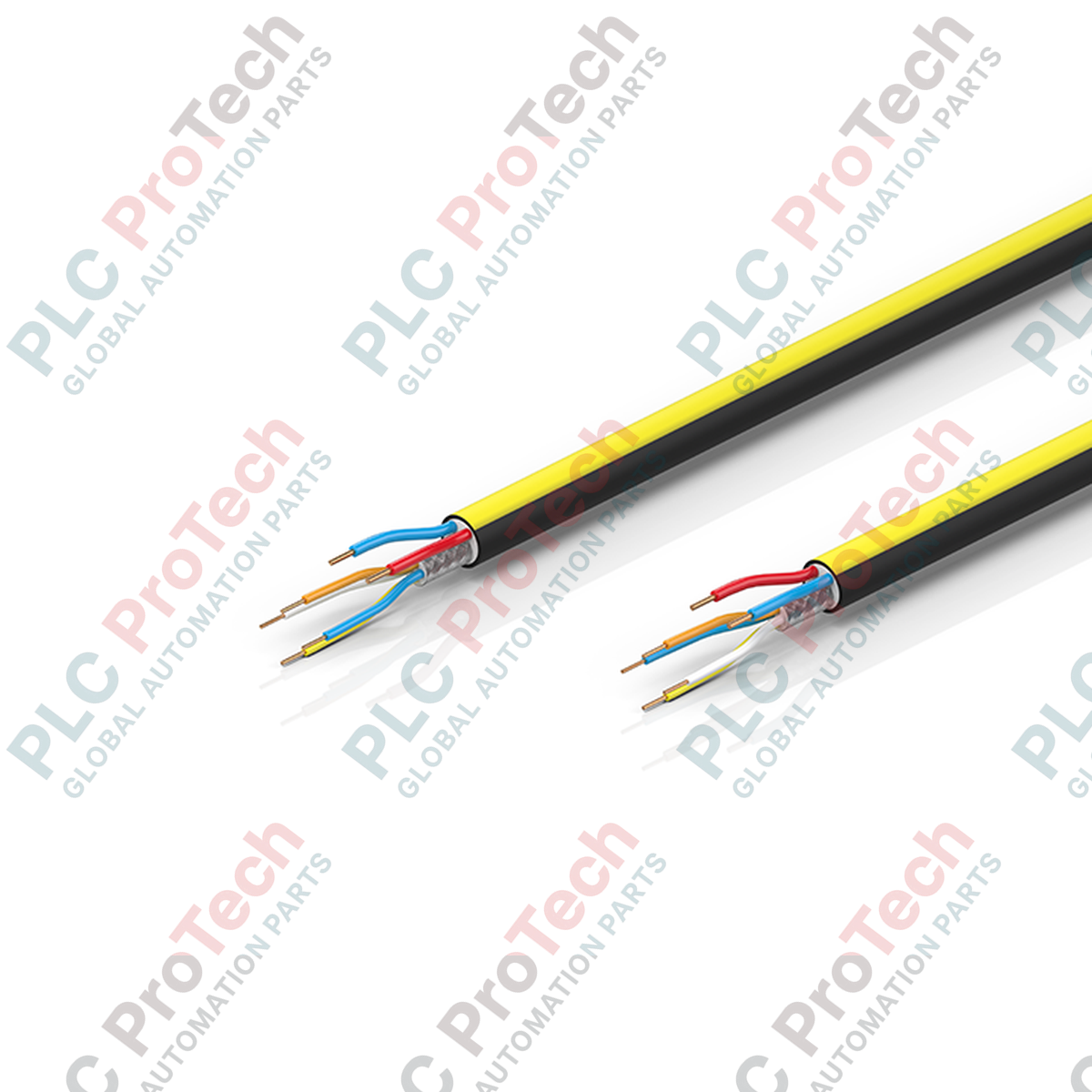

يمثل  ZB7101-0100 (ZB71010100) تقدمًا مهمًا في تقنية الأتمتة عبر كابل واحد (OCA)، وقد صُمم خصيصًا لمنظومة EtherCAT P. ومن خلال دمج نقل البيانات عالي السرعة وطاقة الملحقات بجهد 24 VDC داخل غلاف واحد مدمج، يلغي هذا الكابل الحاجة إلى خطوط طاقة منفصلة، مما يقلل بدرجة كبيرة من تعقيد التوصيلات في بنيات الإدخال/الإخراج الموزعة. وقد صُمم لتطبيقات الحركة العالية، مثل أذرع الروبوتات وأنظمة الالتقاط والوضع باستخدام آلات CNC، بينما يضمن تركيبه المصنوع من PUR مقاومة طويلة الأمد للإجهاد الميكانيكي والتعرض للمواد الكيميائية. وفي القطاعات التي تتطلب أداءً عاليًا، مثل تجميع السيارات وتصنيع أشباه الموصلات، يعمل  ZB7101-0100 كعنصر أساسي يقلل مساحة التركيب، مع زيادة وقت تشغيل النظام إلى أقصى حد بفضل سلامة الإشارة الفائقة.

التهيئة التقنية

يستخدم  ZB7101-0100 بنية داخلية هجينة متخصصة مصممة لـ EtherCAT P (الطاقة + EtherCAT). ويتميز بعنصر إيثرنت رباعي النوى (1 x 4 x 0.34 mm) مُحسّن للاتصال بسرعة 100 Mbps، إلى جانب نواتي طاقة مخصصتين (2 x 0.75 mm) لـ Us (تغذية النظام والمستشعرات) وUp (جهد الملحقات للمشغلات). ولتسهيل التعرف السريع في الموقع، يأتي الغلاف الخارجي المصنوع من PUR باللون الأسود مع شريط أصفر مميز، بما يتوافق مع معيار ترميز EtherCAT P. ويوفر تصميمه «من دون تدريع شامل»، إلى جانب ملاءمته لسلاسل السحب، المرونة اللازمة للحركة الصناعية ذات الدورات الكثيرة، من دون خطر إجهاد التدريع الداخلي أو انكساره على مدى ملايين دورات الانحناء.

المواصفات التقنية

الأسئلة الشائعة الفنية

كيف يختلف ZB7101-0100 عن كابلات EtherCAT القياسية؟

إن ZB7101-0100 هو كابل EtherCAT P، ما يعني أنه ينقل البيانات ومصدري طاقة مستقلين بجهد 24 VDC. أما كابلات EtherCAT القياسية فتنقل البيانات فقط. يجب استخدام موصلات ووصلات خاصة بـ EtherCAT P مع هذا الكابل لتجنب تلف الأجهزة.

ما أهمية الشريط الأصفر على الغلاف؟

الشريط الأصفر هو المعرّف المرئي القياسي في الصناعة لـ EtherCAT P. ويسمح للفنيين بالتمييز بسرعة بين خطوط Ethernet/EtherCAT القياسية والخطوط المدمج فيها مصدر طاقة أثناء التركيب والصيانة.

هل هذا الكابل مناسب للحركة المستمرة داخل حامل كابلات؟

نعم. صُمم غلاف PUR وتجديل النوى الداخلي خصيصًا لتطبيقات سلاسل السحب. ويحافظ الكابل على سلامته الهيكلية تحت الانحناء المستمر والتسارع العالي الشائعين في خطوط الإنتاج المؤتمتة.

ما أقصى مسافة نقل لهذا النوع من الكابلات؟

وفقًا لمعيار 100Base-TX، يبلغ أقصى طول للجزء 100 متر بين جهازين من أجهزة EtherCAT P. ومع ذلك، ينبغي حساب هبوط الجهد في نوى الطاقة (AWG 18) بناءً على إجمالي الحمل لضمان حصول الأجهزة الطرفية على طاقة كافية.

دليل الهندسة والتركيب

• إدارة نصف قطر الانحناء: عند تركيب ZB7101-0100 داخل سلسلة سحب، تأكد من الالتزام الصارم بالحد الأدنى لنصف قطر الانحناء البالغ 10 x القطر الخارجي (نحو 90 mm). سيؤدي تجاوز هذا الحد إلى إجهاد مبكر لنوى البيانات AWG 22، مما يسبب أخطاء CRC متقطعة في الاتصال.

• تخفيف الشد والالتواء: احرص على توفير تخفيف شد مناسب عند طرفي حامل الكابل. يجب وضع الكابل «من دون شد» داخل السلسلة. تجنب أي قوى التواء أثناء التركيب، إذ إن بنية النوى الهجينة حساسة للدوران المحوري، الذي قد يؤدي إلى خروج نوى الطاقة والبيانات من مواضعها.

• التوافق البيئي: يوفر غلاف PUR مقاومة ممتازة للزيوت المعدنية والشحوم والعديد من المواد الكيميائية الصناعية. ومع ذلك، عند الاستخدام في بيئات تتعرض لرذاذ لحام كثيف أو للأشعة فوق البنفسجية الشديدة، تحقق من متطلبات التدريع الإضافي أو القنوات الواقية لمنع تدهور الغلاف.
