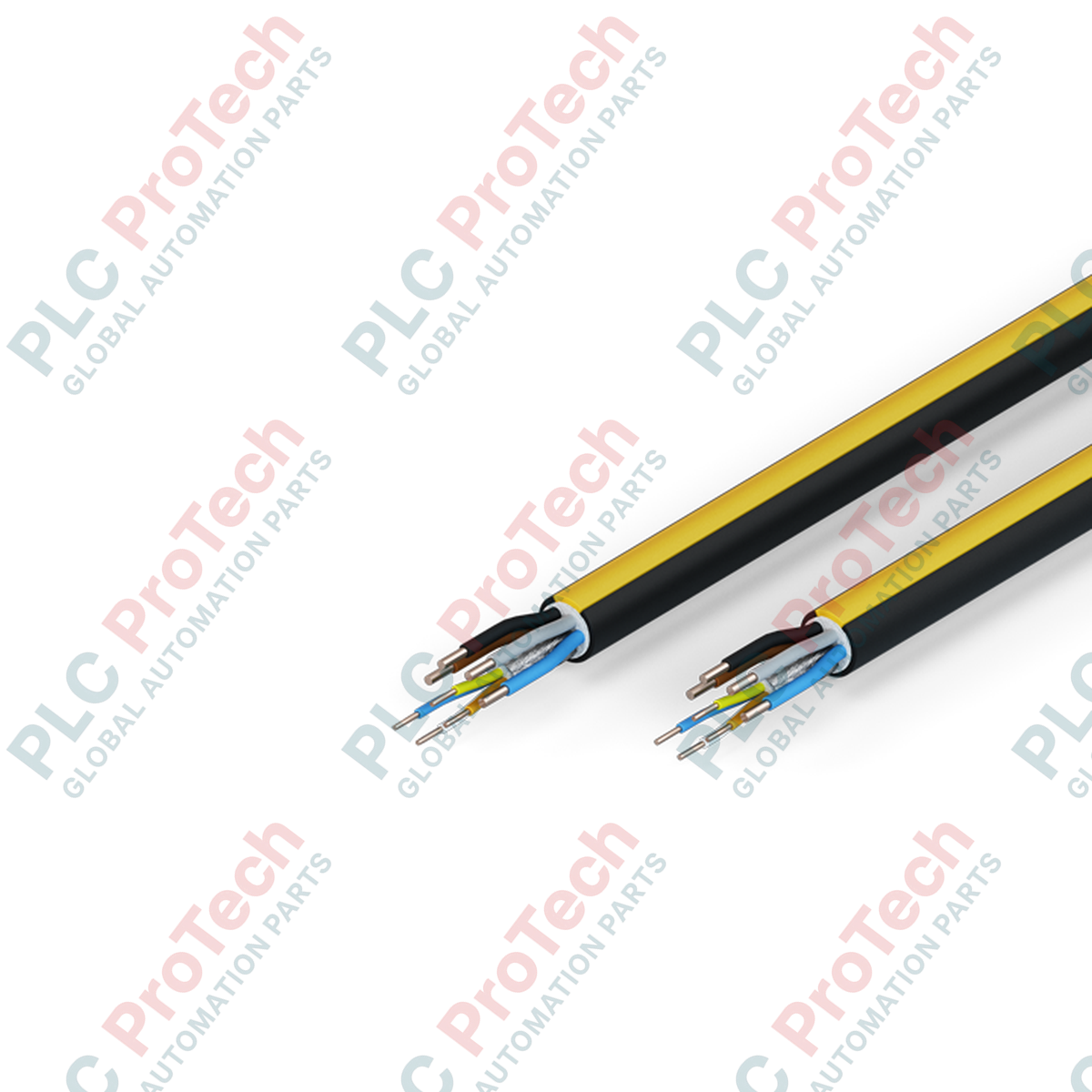

بيكهوف ZB7213-R003 كابل سحب ديناميكي EtherCAT/Ethernet

نظرة عامة على البنية التحتية الصناعية

يُعد  ZB7213-R003 كابلًا موحدًا عالي الأداء لنقل البيانات والطاقة، صممته شركة  BECKHOFF لبيئات الأتمتة الصناعية القاسية. يدمج تجميع الكابل المتخصص هذا قنوات اتصال EtherCAT/Ethernet عالية السرعة إلى جانب موصلات طاقة ثانوية ضمن غلاف مادي واحد. وفي تطبيقات أتمتة العمليات المكثفة—مثل خلايا الحركة الروبوتية متعددة المحاور، ومجمعات التشغيل الآلي باستخدام CNC، وناقلات مناولة المواد عالية الإنتاجية—تكون خطوط الكابلات المستقلة عرضة بدرجة كبيرة للإجهاد الالتوائي، واحتكاك الموصلات الداخلية، والتدهور الهيكلي. ويزيل  ZB7213-R003 نقاط التعطل هذه من خلال الجمع بين تهيئة Ethernet رباعية النجوم مكوّنة من 4 أنوية و4 موصلات طاقة للخدمة الشاقة. وبفضل غلافه الخارجي المصنوع من البولي يوريثان (PUR) عالي المرونة، يقلل ترتيب الوسائط المتكامل هذا بدرجة كبيرة من مساحة دخول الخزائن، ويبسط مسارات التركيب الميداني، ويحد من فترات التوقف غير المجدولة للمعدات الميكانيكية.

طوبولوجيا الوسائط والبنية الميكانيكية

تنقسم البنية الداخلية للمقطع العرضي لهذا الكابل إلى طبقات مخصصة للإشارات وتوزيع الطاقة، ومُحسّنة للنشر الديناميكي داخل سلاسل السحب. تستخدم أنوية الاتصال تهيئة 1 × 4 × 0.34 مم² (AWG 22)، وقد صُممت لضمان سلامة بيانات تبلغ 100 ميجابت/ثانية مع انخفاض التوهين عبر مسافات طويلة أثناء الحركة المستمرة. وتضم طبقة إمداد الطاقة المتكاملة 4 موصلات بمقطع عرضي قدره 1.5 مم² (ما يعادل تقريبًا AWG 16)، ما يجعلها مناسبة لنقل جهود التغذية المساعدة أو جهود التحكم مباشرة إلى عقد الإدخال/الإخراج على مستوى المجال، ومصفوفات المستشعرات، والمشغلات منخفضة الطاقة. وتُغلف الحزمة الكاملة بغلاف PUR أسود طارد للزيوت ومقاوم للمواد الكيميائية (مماثل للون RAL 9005)، ومميز بشريط تعريف أصفر عالي الوضوح (مماثل للون RAL 1003) لتسهيل تتبع الخطوط داخل مجاري الأسلاك الكثيفة.

مواصفات الأجهزة الشاملة

الأسئلة الشائعة حول التشخيص وهندسة التطبيقات

ما الفوائد المادية للشريط الأصفر على غلاف ZB7213-R003؟

يعمل الشريط الأصفر (المماثل للون RAL 1003) كمؤشر مرئي لتخطيط المسار أثناء تركيب النظام والصيانة الميدانية. ويتيح لفنيي الموقع عزل مسارات البنية التحتية المدمجة لبيانات/طاقة EtherCAT والتعرف إليها بسرعة داخل حوامل الكابلات المزدحمة، وفصلها عن أسلاك محركات التيار المتردد عالية الجهد أو خطوط المستشعرات القياسية دون الحاجة إلى التحقق من أرقام الأجزاء المطبوعة.

هل يمكن قطع هذا الكابل السائب وإنهاؤه ميدانيًا باستخدام مقابس صناعية قياسية؟

نعم. يشير رقم الجزء ZB7213-R003 إلى كابل سائب خام يُشحن على بكرة صناعية رئيسية قياسية بوزن 100 كجم. وقد صُمم خصيصًا ليُقطع ميدانيًا إلى أطوال هندسية ويُنهى بموصلات صناعية دائرية متوافقة من BECKHOFF أو مقابس مفرطة القولبة قابلة للتوصيل ميدانيًا.

كيف يقارن غلاف البولي يوريثان (PUR) بالأغلفة التقليدية المصنوعة من PVC في التطبيقات الديناميكية؟

تتميز أغلفة PVC القياسية بمرونة منخفضة وتميل إلى التشقق أو اكتساب تشوه ميكانيكي دائم تحت الانحناء المستمر، ما يؤدي إلى انحشار الأنوية الداخلية. أما البولي يوريثان (PUR) فيوفر قوة شد عالية، ومقاومة هيكلية للتمزق، واستعادة للشكل تحت حركة سلاسل السحب الديناميكية. وعلاوة على ذلك، يتمتع PUR بمقاومة عالية للزيوت المعدنية القوية، وسوائل التبريد القابلة للذوبان في الماء، والتآكل الموضعي.

بروتوكولات التشغيل الميداني والتجهيز الميكانيكي

• الخلوص والمحاذاة داخل سلسلة السحب: عند وضع الكابل ذي القطر 10.8 مم داخل نظام ناقل ديناميكي، تحقق من عدم تثبيت الكابل أو ربطه بإحكام داخل المسار المتحرك. وفر خلوصًا آمنًا لا يقل عن 10 بالمائة بين غلاف PUR وقضبان التقسيم الداخلية للناقل. يجب أن ينزلق الكابل بحرية عبر نصف قطر الحركة الديناميكي دون أن يعلق أو يلتوي.

• مناولة البكرة الرئيسية وسحب الكابل: نظرًا لأن وزن البكرات الكبيرة قد يصل إلى 100 كجم، استخدم دائمًا محورًا دوارًا ميكانيكيًا أو حامل بكرات مخصصًا لسحب الكابل. لا تسحب السلك أبدًا فوق حافة بكرة ثابتة، لأن ذلك يسبب التواءً هيكليًا في الأنوية يؤدي إلى تشوه هندسة النجمة الرباعية الداخلية، وينتج عنه فقدان فوري للبيانات عالية التردد.

• قيود نصف قطر الانحناء: التزم بدقة بالحد الأدنى لنصف قطر الانحناء الديناميكي أثناء تصميم تخطيط الآلة (عادةً ما يعادل من 10 إلى 15 ضعف القطر الخارجي للكابل في عمليات سلاسل السحب المستمرة). يؤدي تجاوز حد الانحناء الأدنى إلى ضغط أنوية الطاقة مقاس 1.5 مم² على خطوط الإشارة الهشة مقاس 0.34 مم²، ما يسبب اختراق العزل.

• تأريض الدرع بزاوية 360 درجة: عند إنهاء عناصر Ethernet الرباعية بمقياس AWG 22، تأكد من لف طبقة التدريع النحاسية المجدولة بسلاسة حول مبيت الموصل المزود بتخفيف إجهاد مدمج. ويؤدي تحقيق اتصال موصل ثابت بزاوية 360 درجة بين المعدن والمعدن إلى التخلص من طفرات الضوضاء الكهرومغناطيسية عالية التردد الناتجة عن محركات التبديل القريبة.
