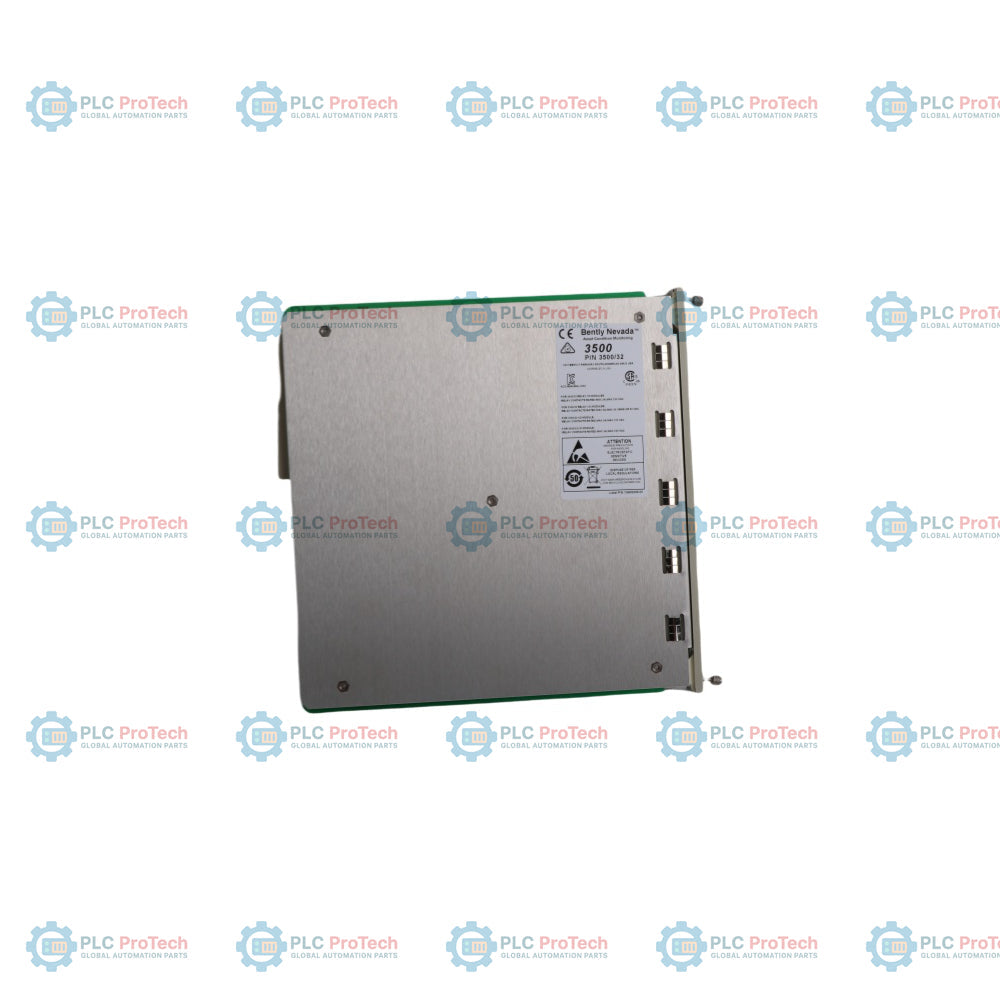

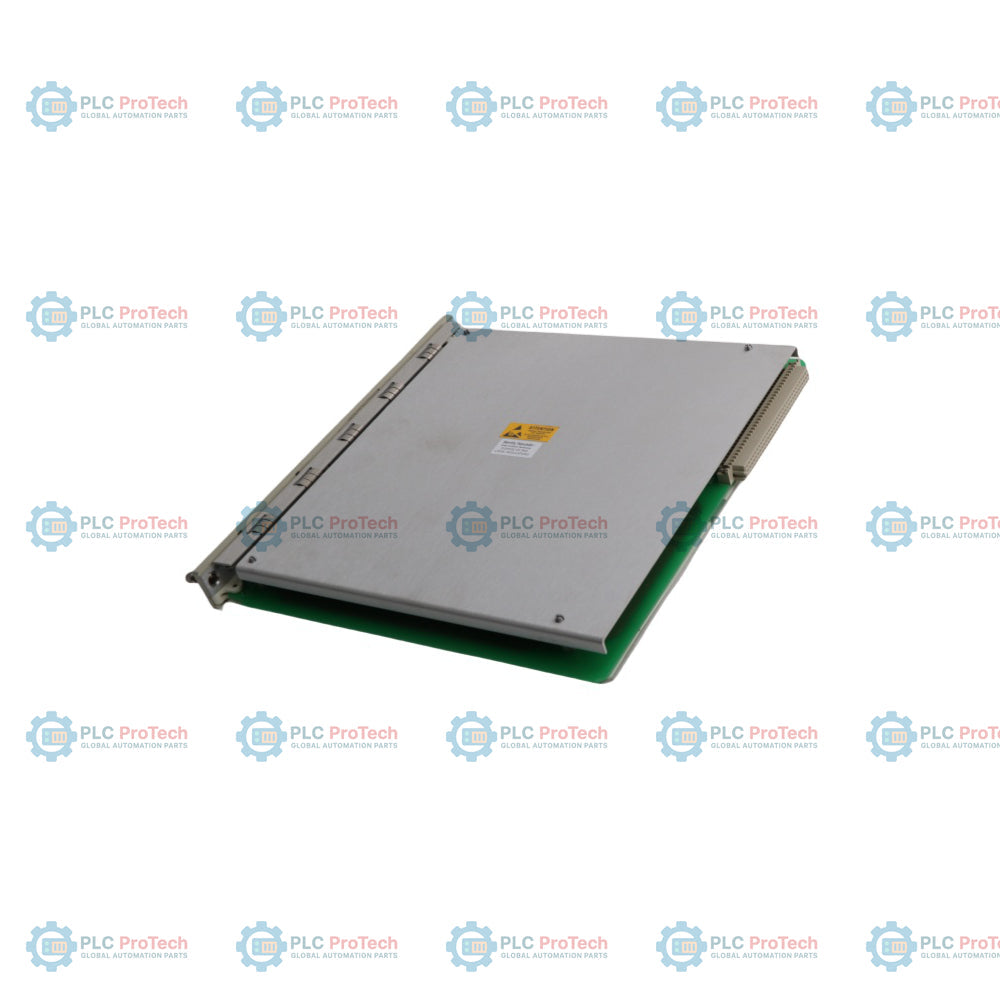

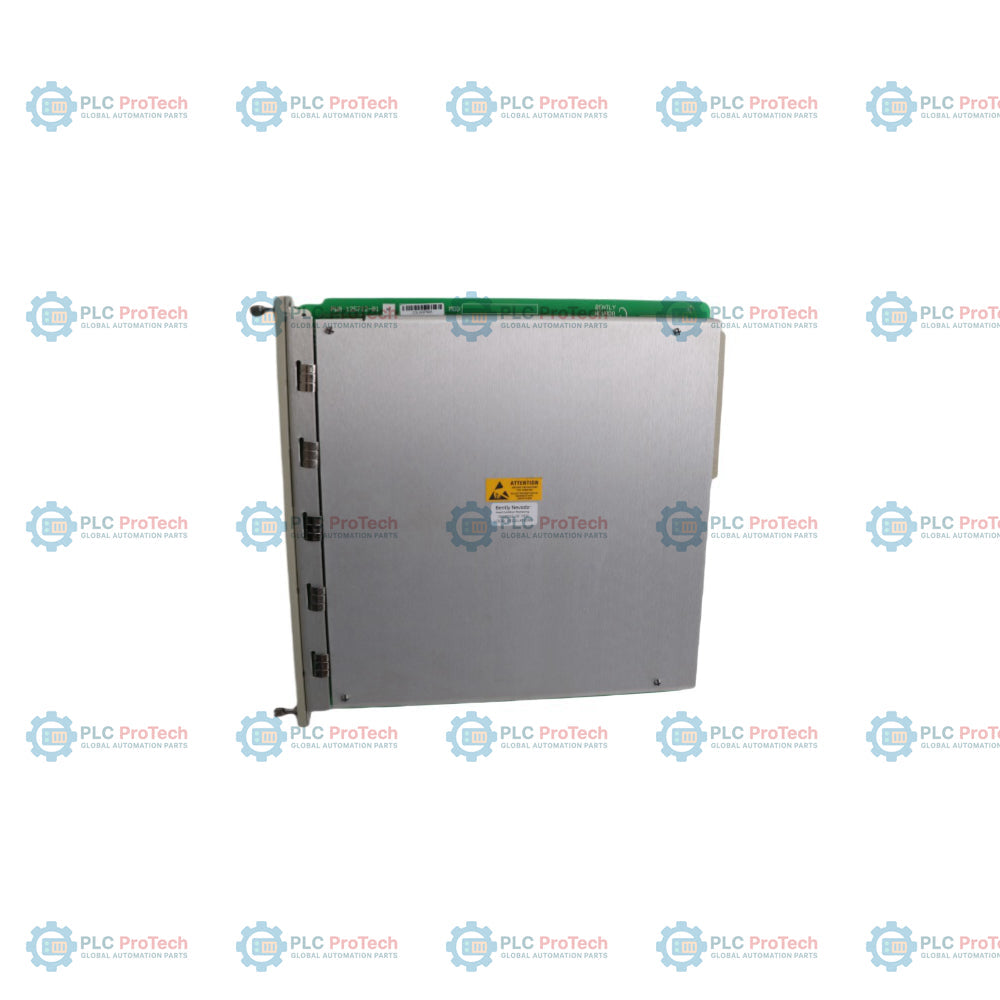

وحدة مرحل احتياطية بأربعة قنوات بينتلي نيفادا 125712-01

الوصف

الوحدة 125712-01 هي وحدة احتياطية كاملة الارتفاع مصممة لتوفير أربعة مخرجات مرحلات قابلة للبرمجة مستقلة ضمن نظام حماية الآلات. تعمل كمكون أساسي في نظام 3500/32، مما يسمح بمنطق تصويت مبرمج من قبل المستخدم لتشغيل إنذارات آلية محددة بناءً على حالة الآلة. يدمج كل مخرج منطق تشغيل الإنذار، مما يتيح تكوينات معقدة من بوابات AND وOR باستخدام مدخلات التنبيه والخطر المجمعة من أي تركيبة من قنوات المراقبة داخل نفس الرف. تتصل الوحدة بسلاسة مع لوحات إنهاء الواجهة الخلفية المطابقة لتشغيل أنظمة الأمان، وآليات الإيقاف الطارئ، أو المؤشرات الخارجية عبر أصول دوارة عالية الأهمية.

الميزات

• أربع قنوات مرحلات مستقلة وقابلة للتكوين بدرجة عالية قادرة على معالجة منطق تصويت الأصول الفردية.
• منطق تشغيل الإنذار المتقدم يدعم تراكيب AND/OR التوافقية لتحسين تسلسلات التوقف الوقائي.
• مرونة في وضع الفتحات، مما يسمح بالتركيب في أي فتحة متاحة إلى يمين وحدة واجهة الرف.
• مؤشرات تشخيصية شاملة على اللوحة الأمامية تعرض صحة التشغيل (حسن)، واتصالات الرف النشطة (إرسال/استقبال)، وحالات إنذار القنوات المستقلة.
• مثبطات القوس الكهربائية المدمجة كمعيار لتخفيف الارتفاعات الكهربائية عبر الأحمال الخارجة بأمان.
• برمجة سهلة عبر أداة البرمجيات المتخصصة لتتناسب مع معايير النظام المتخصصة.

التطبيقات

• حلقات حماية التوربينات عالية السرعة والضواغط.
• بوابات منطق الأمان المؤتمتة لمعدات توليد الطاقة والمضخات الصناعية.
• ربط مؤشرات الحالة الحرجة بأنظمة التحكم الموزعة (DCS) وأنظمة الإيقاف الطارئ (ESD).
• أُطر مراقبة الاهتزاز متعددة القنوات حيث تمنع معايير التصويت المنطقي عمليات التوقف الخاطئة للعملية.

معلومات الطلب

المواصفات الفنية

الاتصالات/الواجهات

توفر تكوينات الواجهة قراءات تشخيصية مخصصة وأطراف اتصال لإشارة حلقة موثوقة:

إرشادات التثبيت

• تموضع الوحدة: قم بإدخال المكون في فتحة أمامية كاملة الارتفاع واحدة من الهيكل الرئيسي، وضعه إلى يمين بطاقة الواجهة الأساسية.
• تخفيف ESD: قبل لمس أو التعامل مع لوحات الدوائر، قم بتأمين سوار تأريض مضاد للكهرباء الساكنة معتمد لتقليل خطر التفريغ الكهربائي الساكن غير المقصود.
• تخطيط المنطق: افتح إطار الأداة المخصصة لإنشاء خرائط الرحلات المستهدفة قبل اختبار قنوات إخراج النظام.
• اختيار الحالة: ضع مفاتيح التهيئة الفيزيائية يدويًا لاختيار الحالات النشطة عادةً أو غير النشطة عادةً قبل تشغيل حلقات التتابع الإخراجية.
• استثناء TMR: لاحظ أن خيارات القنوات الأربعة القياسية غير مناسبة لحلقات التكرار الثلاثي المعياري؛ طبق نموذج تجميع التصويت المخصص الصحيح لهندسة حماية TMR.

الامتثال والشهادات

• انبعاثات التوافق الكهرومغناطيسي: EN50081-2، EN 55011 الفئة أ (الانبعاثات الموصولة والمشعة).
• مناعة التوافق الكهرومغناطيسي: EN50082-2، EN 61000-4-2 (معايير ESD ب)، ENV 50140 (معايير الحساسية المشعة أ)، ENV 50141 (معايير الحساسية الموصولة أ)، EN 61000-4-4 (معايير EFT ب)، EN 61000-4-5 (معايير الارتفاع ب)، EN 61000-4-8 (معايير المجال المغناطيسي أ)، EN 61000-4-11 (معايير انخفاض الطاقة ب)، ENV 50204 (معايير الهاتف اللاسلكي ب).
• توجيهات الجهد المنخفض: EN 61010-1 متطلبات السلامة.
• معايير المناطق الخطرة: CSA/NRTL/C الفئة الأولى، القسم 2، المجموعات من A إلى D.

الأسئلة الشائعة

ما الفرق المميز بين هذه القطعة الاحتياطية ورمز الطلب القياسي 3500/32؟

يصف 3500/32 العائلة الوظيفية العامة أو تكوين نظام متعدد المكونات بينما يحدد رقم الجزء المميز البطاقة الأمامية القابلة للتبديل الساخن المقدمة كبديل مكون فردي.

هل يمكن تعيين هذه القنوات التتابعية يدويًا إلى الإنذارات على أي بطاقة مراقبة اهتزاز داخل نفس إطار النظام؟

نعم، تسحب خوارزمية المعالجة المخزنة داخليًا إشارات التشغيل وحالات الإنذار من أي تركيبة من الفتحات القياسية عبر تكوين الرف النشط.

كيف أضبط قناة التتابع بين السلوكيات النشطة عادةً وغير النشطة عادةً؟

تتطلب التهيئة المستهدفة ضبط مفاتيح الأجهزة الفيزيائية الفردية الموجودة على التجميع إلى جانب تعديلات المعلمات داخل أداة التهيئة.

هل يتم شحن مكون 125712-01 القياسي مع وحدة الإدخال/الإخراج الخلفية المطابقة له؟

لا، يحدد رقم الجزء هذا تحديدًا بطاقة المعالج الرئيسية المواجهة للأمام فقط؛ إذا كانت لوحة الإنهاء الخلفية مطلوبة، يجب طلبها برقم المنتج الفردي الخاص بها.
