الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/42M 140734-02
Country of origin:الولايات المتحدة
نوع المنتج: جهاز مراقبة القرب/الزلازل
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 910ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

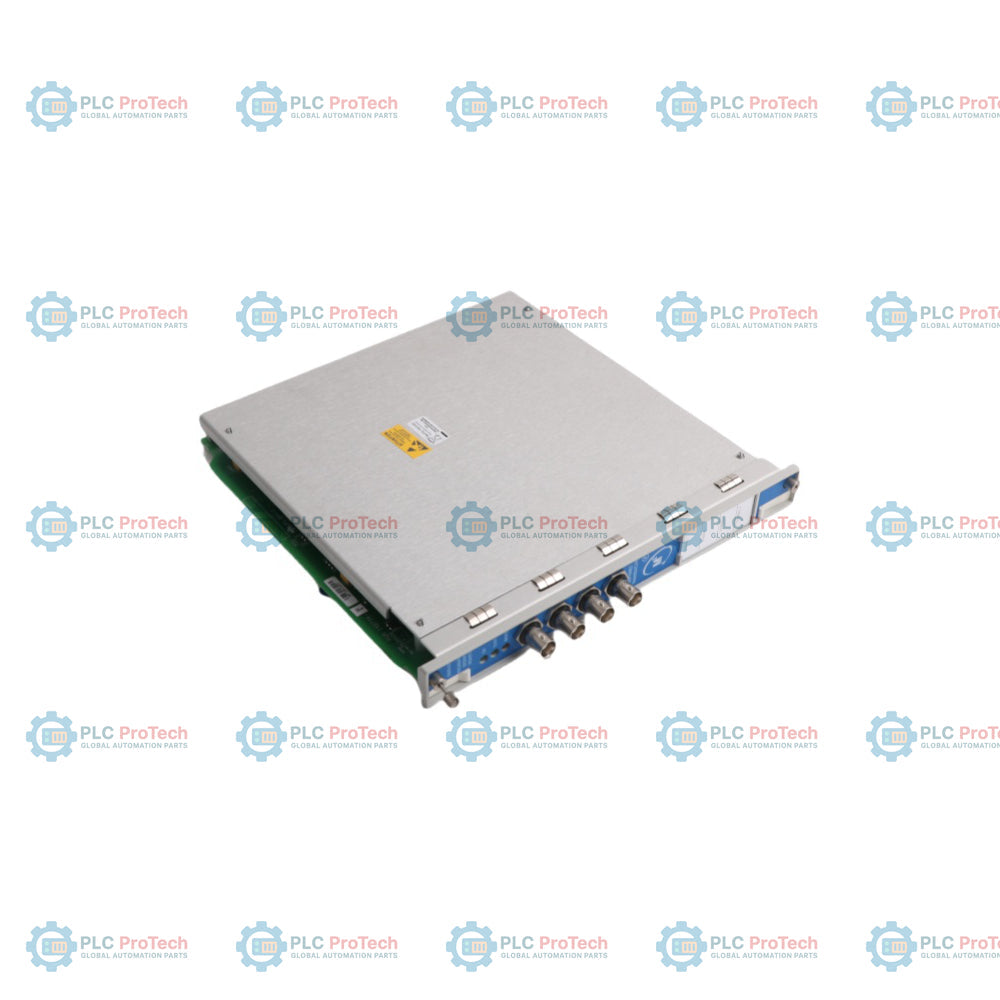

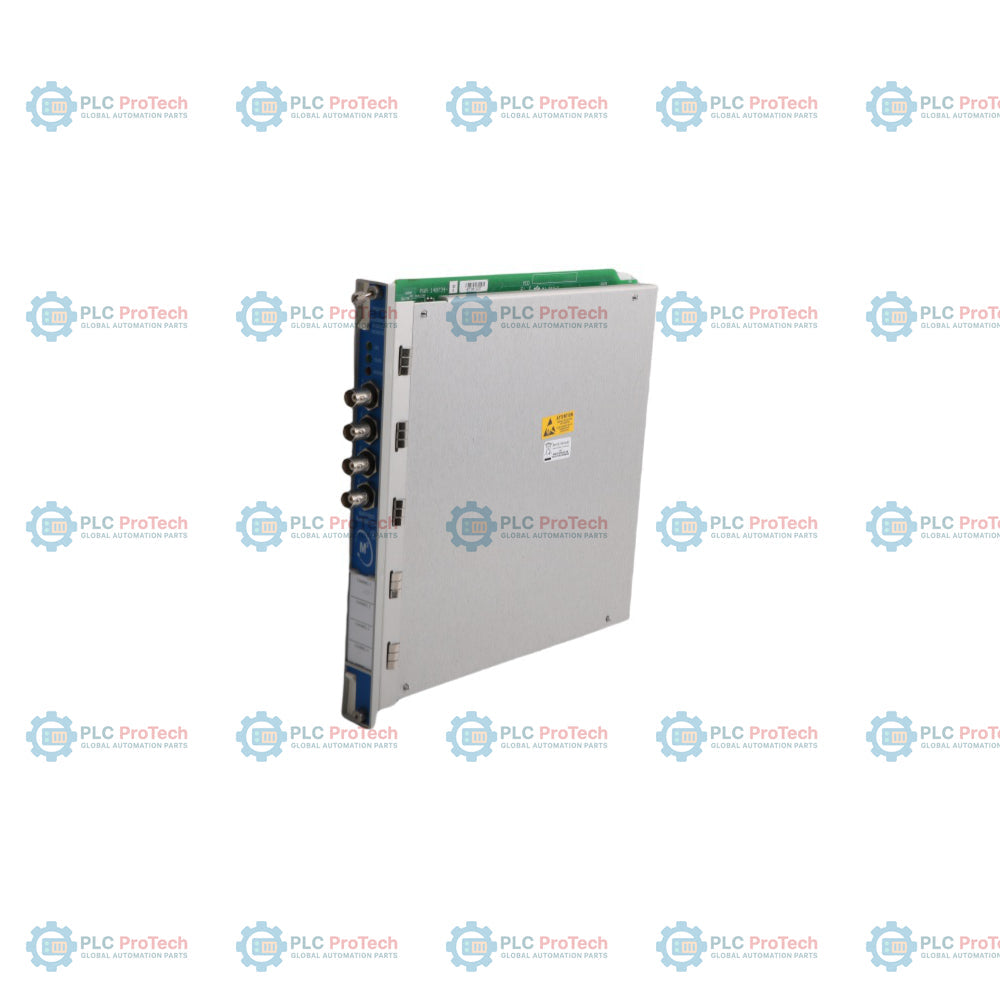

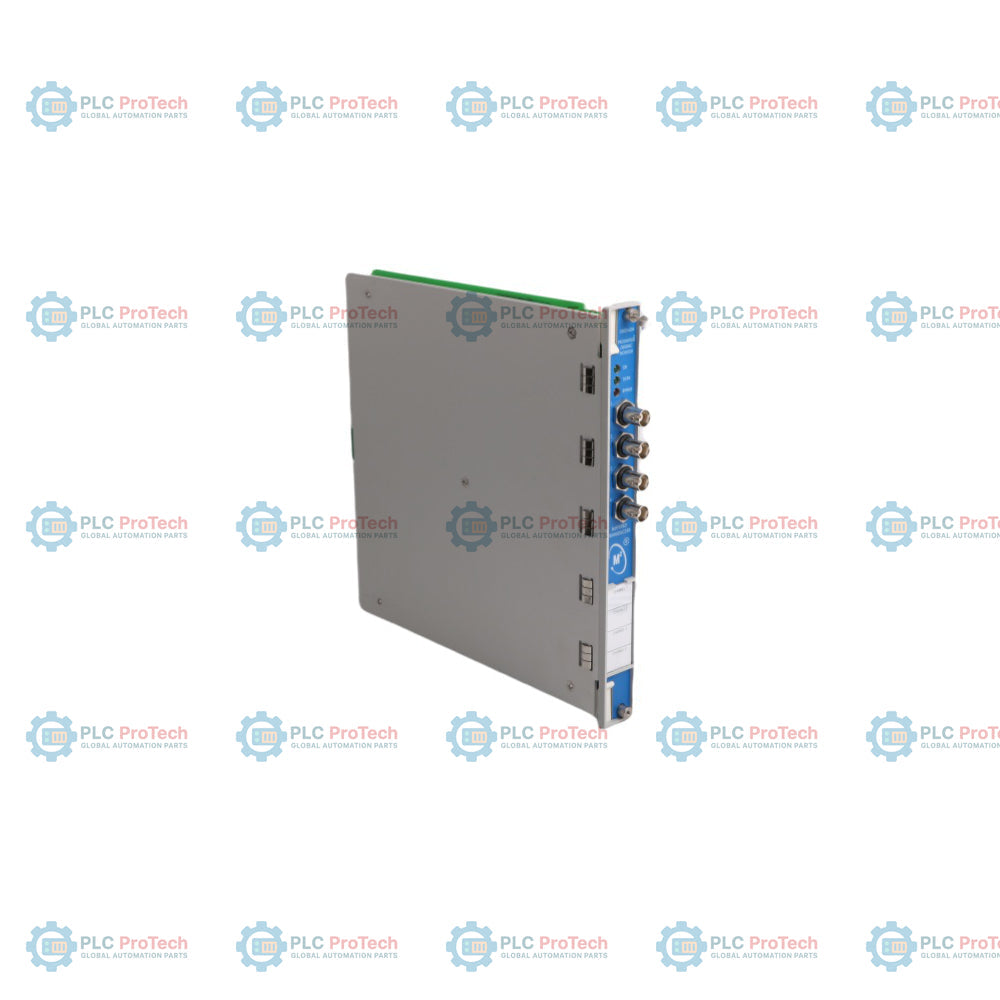

ال 3500/42Mالمُعيّنة ضمن مجموعة مكونات احتياطية 140734-02، هي أداة أجهزة رباعية القنوات لحماية الآلات، مصممة لمعالجة المدخلات من محولات القرب والزلازل. تعمل الوحدة كطبقة أمان تحليلية ضمن نظام حماية الآلات 3500، إذ تهيئ موجات الإدخال التناظرية لحساب متغيرات مثل الاهتزاز الشعاعي وموضع الدفع واللامركزية أو السرعة، وتنفذ مقارنات مع نقاط ضبط الإنذار القابلة للبرمجة من المستخدم. وتتم برمجتها في مجموعات قنوات مزدوجة عبر برنامج تهيئة الرف 3500، فتُشغّل إنذارات آلية عند تجاوز حدود السلامة المهيأة. وتوفر الأجهزة حلقات تسجيل تيار فردية من +4 إلى +20 mA لكل قناة، لنقل القيم الساكنة الآنية مباشرةً إلى شبكات التحكم الموزعة وخوادم أرشفة العمليات دون مقاطعة عمليات الحماية الأساسية.
| رمز الخيار | الوصف |
|---|---|
| 3500/42-AXX-BXX | مراقب الزلازل Proximitor® |
| أ: نوع وحدة الإدخال/الإخراج | |
| 01 | وحدة إدخال/إخراج للقرب/الزلازل بإنهاءات داخلية |
| 02 | وحدة إدخال/إخراج للقرب/الزلازل بإنهاءات خارجية |
| 03 | وحدة إدخال/إخراج للقرب/الزلازل من نوع TMR |
| 04 | وحدة إدخال/إخراج بحواجز داخلية (4 قنوات للقرب/التسارع) وإنهاءات داخلية |
| 05 | وحدة إدخال/إخراج بحواجز داخلية (قناتان للقرب/التسارع + قناتان لـ Velomitor®) وإنهاءات داخلية |
| 06 | وحدة إدخال/إخراج بحواجز داخلية (4 قنوات Velomitor®) وإنهاءات داخلية |
| 07 | وحدة إدخال/إخراج مطلقة للعمود بإنهاءات داخلية |
| 08 | وحدة إدخال/إخراج مطلقة للعمود بإنهاءات خارجية |
| 09 | وحدة إدخال/إخراج Prox/Velom بإنهاءات داخلية |
| 10 | وحدة إدخال/إخراج Prox/Velom بإنهاءات خارجية |
| ب: خيار اعتماد الجهة | |
| 00 | لا شيء |
| 01 | CSA/NRTL/C (الفئة 1، القسم 2) |
| 02 | ATEX/CSA (الفئة 1، المنطقة 2) |
| قطع الغيار | |
| 140734-02 | مراقب القرب/الزلازل 3500/42M Proximitor® |
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| الطراز | 3500/42M |
| رقم الجزء | 140734-02 |
| مداخل الإشارة | يقبل إشارات من 1 إلى 4 محولات قرب أو سرعة أو تسارع |
| ممانعة الدخل القياسية | 10 كيلو أوم لمدخلات Proximitor والتسارع |
| ممانعة دخل TMR المجمعة | ممانعة فعالة قدرها 50 كيلو أوم مع توصيل 3 قنوات على التوازي |
| استهلاك الطاقة الاسمي | 7.7 واط عادةً |
| مؤشرات الحالة في اللوحة الأمامية | مؤشر LED للحالة OK، ومؤشر LED للإرسال/الاستقبال TX/RX، ومؤشر LED للتجاوز |
| منافذ الخرج المُخزَّن مؤقتًا | 4 موصلات محورية محمية من قصر الدائرة (موصل واحد لكل قناة) |
| ممانعة الخرج المُخزَّن مؤقتًا | 550 أوم |
| مصدر طاقة المحول | -24 فولت تيار مستمر |
| خرج تيار المسجل | حلقة تيار مستمر فردية لكل قناة من +4 إلى +20 مللي أمبير |
| امتثال جهد المسجل | نطاق من 0 إلى +12 فولت تيار مستمر عبر الحمل |
| نطاق مقاومة حمل المسجل | من 0 إلى 600 أوم |
| دقة البت التناظرية | 0.3662 ميكروأمبير لكل بت |
| معدل تحديث البيانات | 100 مللي ثانية أو أقل |
| مرشح توسعة الدفع/الفرق | المرشح المباشر: -3 ديسيبل عند 1.2 هرتز | مرشح الفجوة: -3 ديسيبل عند 0.41 هرتز |
| دقة القيمة الساكنة | ضمن ±0.33% من النطاق الكامل عادةً، وبحد أقصى ±1% |
| دقة نقطة ضبط الإنذار | ضمن 0.13% من القيمة المطلوبة |
| نطاق تأخير إنذار التنبيه | من 1 إلى 60 ثانية بفواصل زمنية قدرها ثانية واحدة |
| نطاق تأخير إنذار الخطر | 0.1 ثانية أو من 1 إلى 60 ثانية بفواصل زمنية قدرها 0.5 ثانية |
| درجة حرارة التشغيل (إدخال/إخراج قياسي) | -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| درجة حرارة التشغيل (إدخال/إخراج بحاجز) | 0 درجة مئوية إلى +65 درجة مئوية (32 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| حدود درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| حدود رطوبة التشغيل | رطوبة نسبية 95% من دون تكاثف |
| وزن وحدة المراقبة | 0.91 كجم (2.0 رطل) |
| وزن وحدة الإدخال/الإخراج (من دون حاجز) | 0.20 كجم (0.44 رطل) |
| وزن وحدة الإدخال/الإخراج (بحاجز) | 0.46 كجم (1.01 رطل) |
| أبعاد وحدة المراقبة | 241.3 مم × 24.4 مم × 241.8 مم |
| أبعاد وحدة الإدخال/الإخراج (قياسية) | 241.3 مم × 24.4 مم × 91.1 مم |
| أبعاد وحدة الإدخال/الإخراج (بحاجز) | 241.3 مم × 24.4 مم × 163.1 مم |
| حيز التركيب في الرف | فتحة أمامية واحدة بارتفاع كامل وفتحة خلفية واحدة بارتفاع كامل |
| طرف / سن الموصل | الوظيفة |
|---|---|
| موصلات محورية للوحة الأمامية | خرج مُخزَّن مؤقتًا ومحمي من قصر الدائرة لتشخيص الإشارات الديناميكية |
| أطراف إدخال/إخراج مستشعرات القرب/الزلازل | كتل أسلاك للواجهة الخلفية لتوصيلات المستشعرات ذات الإنهاء الداخلي المباشر |
| موصلات الإنهاء الخارجية | موصلات متعددة السنون مخصصة للاتصال بكتل أطراف مستقلة |
| مخارج المسجل | نقاط توصيل مخصصة للحلقة التناسبية للقياس عن بُعد بتيار من +4 إلى +20 مللي أمبير |
س: هل يمكن لهذا المكوّن أن يعمل كآلية إيقاف مطلقة للآلات عند زيادة السرعة؟
ج: لا، فهذا الجهاز مصمم صراحةً للتعامل مع مقاييس القرب الديناميكية ومقاييس تسارع/سرعة الزلازل، وليس مع نبضات حواف عجلة السرعة عالية التردد اللازمة لحلقات الحماية من زيادة السرعة الحتمية.
س: ما الفرق الأساسي بين التصنيف 3500/42M ورقم الجزء 140734-02؟ ج: يعكس 3500/42M تصنيف سلسلة أجهزة المراقبة الوظيفية العامة الرسمي، بينما يحدد الرمز 140734-02 رقم الكتالوج الدقيق للطلب الخاص بلوحة الدائرة الرئيسية البديلة الداخلية.
س: هل سيؤدي حدوث قصر دائرة غير متوقع عبر حلقة المسجل من +4 إلى +20 mA إلى تعطيل حماية الآلات؟ ج: لا، فدائرة حلقة التيار التناظرية معزولة داخليًا، ولذلك يستمر منطق المعالجة ووظائف المراقبة وإنذارات الحماية الآمنة في العمل طبيعيًا إذا حدث قصر في حلقة مسجل المجال.
س: هل يمكن برمجة القناة 1 لحساب الاهتزاز الشعاعي بينما تقيّم القناة 2 موضع الدفع؟ ج: لا، إذ تُكوَّن قنوات المراقبة برمجيًا في أزواج وظيفية منفصلة، ما يعني أن القناتين 1 و2 يجب أن تنفذا الوظيفة السلوكية الأساسية نفسها، بينما يمكن للقناتين 3 و4 التعامل مع وظيفة أخرى.
س: ماذا يحدث لمؤشرات اللوحة الأمامية إذا واجهت الوحدة خطأً داخليًا في المعالجة؟ ج: سينطفئ مؤشر LED الأخضر OK بعد أن كان مضاءً باستمرار، مما يشير إلى حالة استثناء في الأجهزة ويبدأ حالة تجاوز آمنة للنظام لتجنب عمليات الفصل الكاذبة عند تجاوز الحد.
