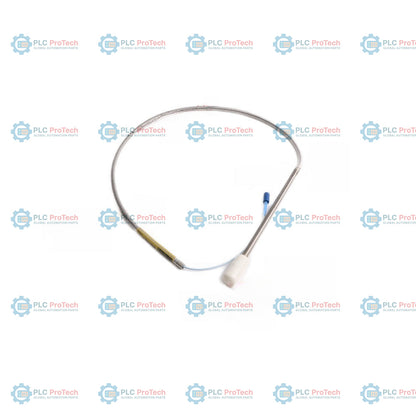

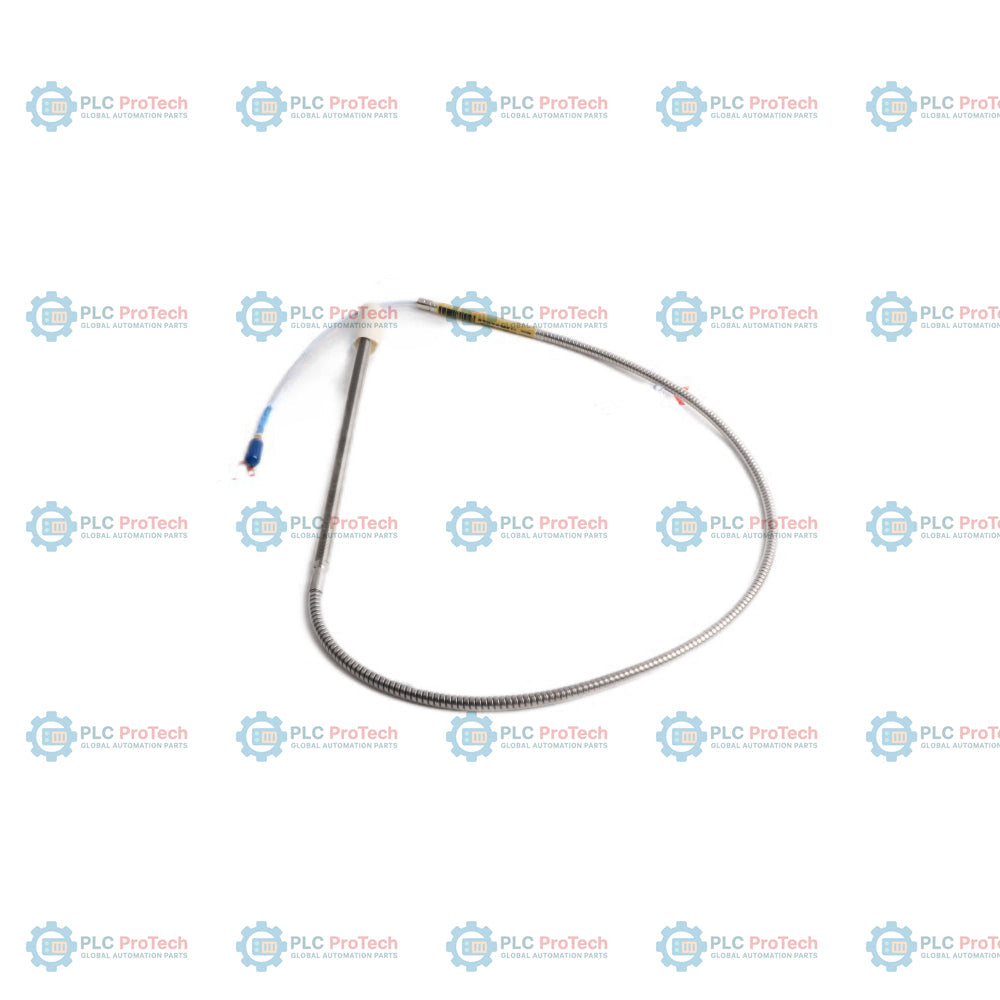

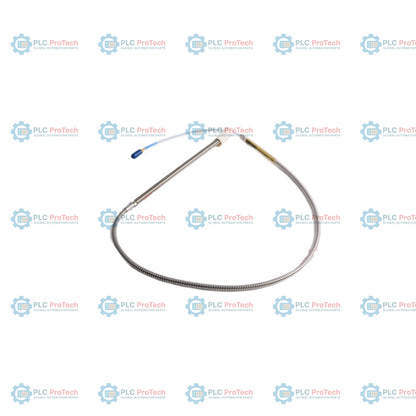

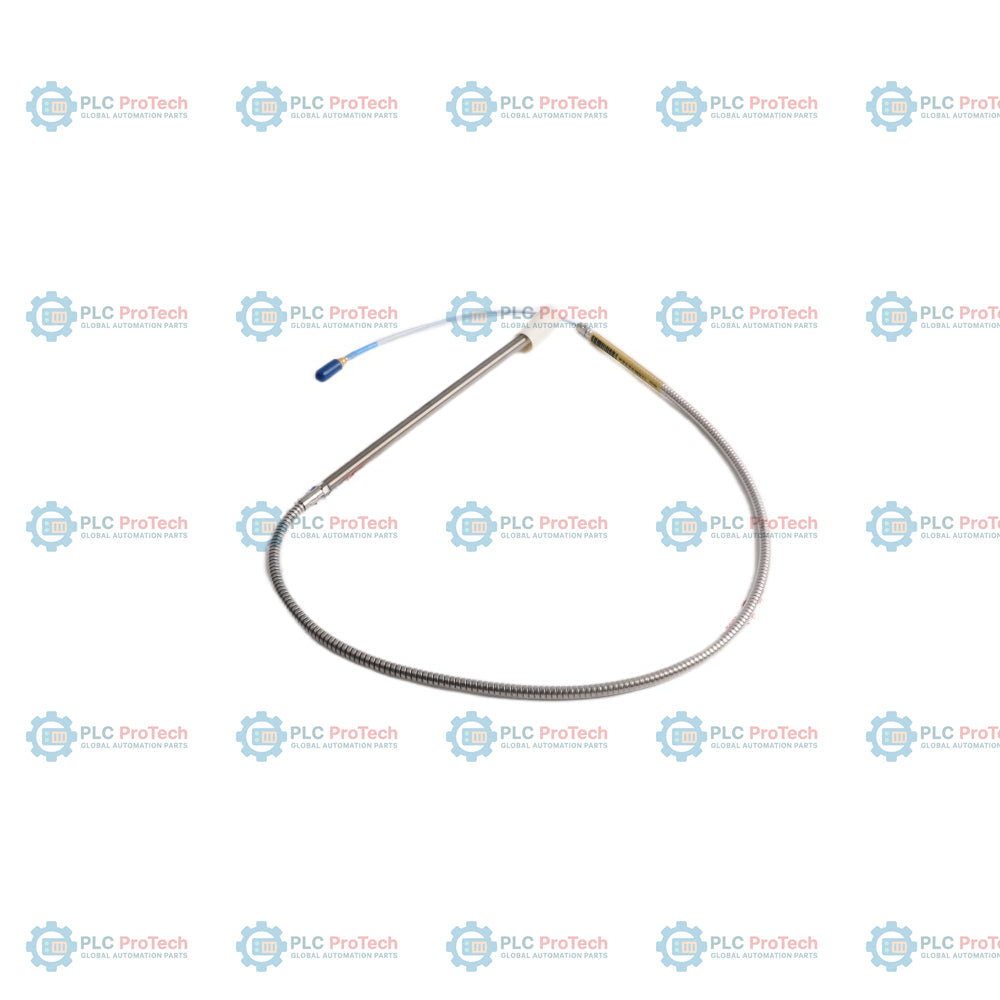

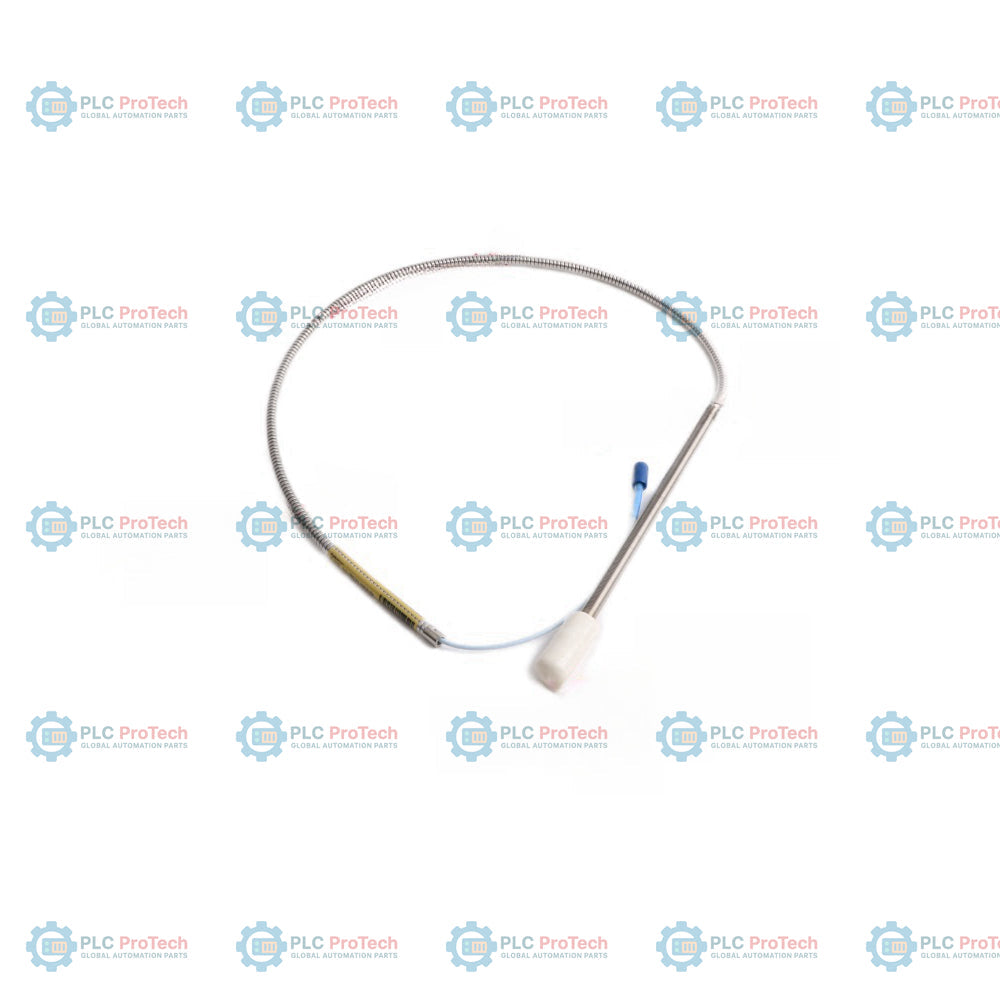

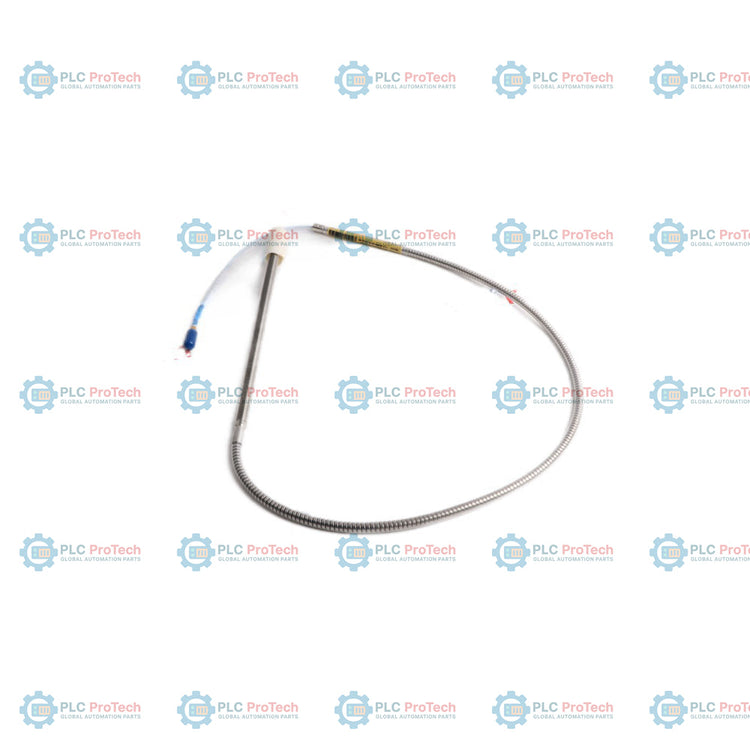

مسبار قرب 3300 NSv ‏Bently Nevada 330909-00-99-10-02-00

نظرة عامة على المنتج

إن 330909-00-99-10-02-00 (3300 NSv) محول قرب متخصص بالتيارات الدوامية، مصمم للآلات الصناعية التي تتطلب تركيبًا عالي الكثافة، مثل ضواغط الهواء الطاردة المركزية ووحدات التبريد. وبصفته جزءًا من عائلة الرؤية الجانبية الضيقة (NSv)، صُمم هذا المسبار للتطبيقات التي تواجه فيها المستشعرات القياسية قيودًا مادية، مثل التجاويف الخلفية أو محدودية الخلوص في الرؤية الجانبية. يوفر 330909-00-99-10-02-00 بيانات مهمة عن الاهتزاز الشعاعي والموضع المحوري للآلات ذات المحامل المغلفة بالسوائل، مع مقاومة كيميائية محسّنة وخصائص رؤية جانبية فائقة مقارنةً بمستشعرات RAM و3000-series القديمة. ويضمن هيكله المتين، بما في ذلك التدريع المدمج من الفولاذ المقاوم للصدأ، موثوقية طويلة الأمد في البيئات القاسية، مما يقلل فعليًا من فترات التوقف غير المخطط لها بفضل تشخيصات الآلات عالية الدقة.

تفصيل تكوين اللواحق

يشير رقم الطراز 330909-00-99-10-02-00 إلى تكوين أجهزة مخصص بدرجة عالية:

• 330909: يعرّف مسبار القرب 3300 NSv المزود بسنون لولبية 3/8-24 UNF وتدريع مدمج من الفولاذ المقاوم للصدأ.

• 00 (خيار الطول غير الملولب): يحدد طولًا غير ملولب قدره 0.0 بوصة.

• 99 (خيار طول الهيكل الكلي): يشير إلى أقصى طول للهيكل قدره 9.9 بوصات.

• 10 (خيار الطول الكلي): يحدد طولًا كليًا للمسبار قدره 1.0 متر (39 بوصة).

• 02 (خيار الموصل ونوع الكابل): مزود بموصل ClickLoc متحد المحور مصغر وكابل قياسي.

• 00 (خيار اعتماد الجهات التنظيمية): إصدار قياسي لا يتطلب اعتمادات محددة للمناطق الخطرة.

المواصفات الفنية

الأسئلة الشائعة حول موثوقية الأصول

هل يمكن لهذا المسبار NSv استبدال محول القرب 190 الأقدم من سلسلة 3000 لدي؟ نعم. صُمم نظام 3300 XL NSv ليحل محل أنظمة 3300 RAM وأنظمة 190 من سلسلة 3000/سلسلة 7000. لاحظ أنه عند الترقية من نظام من سلسلة 3000، يجب استبدال المسبار وكابل التمديد ومستشعر Proximitor في الوقت نفسه.

ما حدود تصميم «الرؤية الجانبية الضيقة»؟ رغم تفوق سلسلة NSv في المساحات الضيقة، فإن مداها الخطي أقصر (1.5 مم) مقارنةً بأنظمة Bently Nevada 3300 XL القياسية ذات المدى 5 مم أو 8 مم. وقد حُسّنت خصيصًا للأهداف الأصغر من 15 مم أو الأعمدة الأصغر من 51 مم.

هل من الضروري استخدام واقيات الموصلات مع نظام ClickLoc؟ يوصى بشدة باستخدام واقيات الموصلات لأنها تمنع السوائل والملوثات البيئية من دخول واجهة ClickLoc، إذ قد يؤدي ذلك بخلاف ذلك إلى تدهور الإشارة الكهربائية. وبالنسبة إلى التطبيقات التي تتضمن زيت التوربينات، فإن الشريط السيليكوني ليس بديلًا مناسبًا لهذه الواقيات.

توجيهات الهندسة الميدانية والتركيب

• مواصفات عزم الدوران: بالنسبة إلى الهياكل الملولبة 3/8-24، يبلغ عزم الدوران المقنن الأقصى 33.9 نيوتن-متر (300 بوصة-رطل). وبالنسبة إلى أول ثلاث سنون لولبية من التعشيق، استخدم عزم الدوران الموصى به المخفض البالغ 7.5 نيوتن-متر (66 بوصة-رطل) لتجنب إتلاف السنون.

• حدود عمق التركيب: يبلغ أقصى طول لتعشيق السنون اللولبية لمسبار 3/8-24 مقدار 0.563 بوصة. وقد يؤدي تجاوز هذا الحد إلى حدوث تقييد ميكانيكي أثناء التركيب، كما يؤدي إلى إبطال ضمان Bently Nevada.

• سلامة الإشارة: تأكد من تثبيت موصلات ClickLoc بإحكام حتى تسمع «نقرة» التثبيت. وتوفر نقاط التلامس المطلية بالذهب وتصميم CableLoc الحاصل على براءة اختراع قوة سحب تبلغ 220 نيوتن لمنع الانفصال العرضي أثناء التشغيل ذي الاهتزازات العالية.

• هدف جهد الفجوة: تتم معايرة مستشعرات Proximitor في المصنع باستخدام فولاذ AISI 4140. ولإجراء قياس دقيق، ينبغي ضبط فجوة المسبار على 1.0 مم (40 ميل)، مما يؤدي عادةً إلى نقطة انحياز قدرها -10 فولت تيار مستمر في مركز المدى الخطي.
