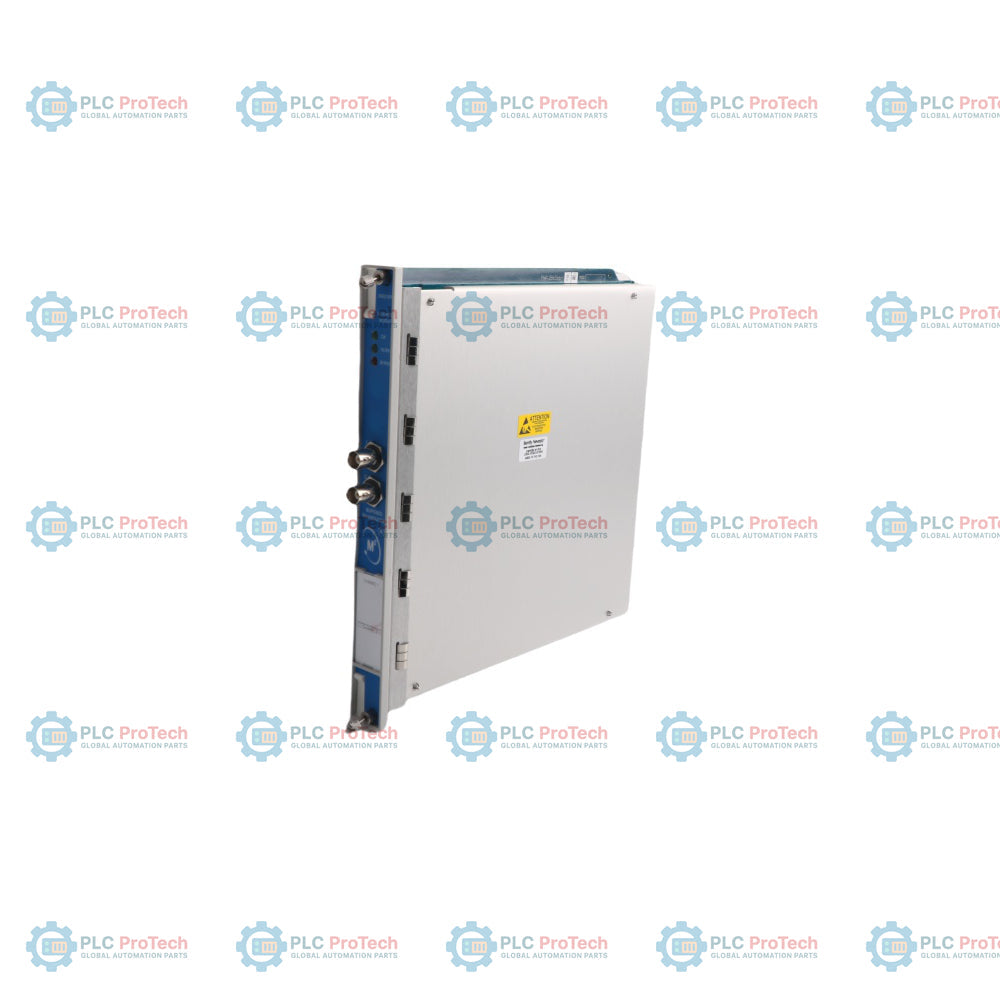

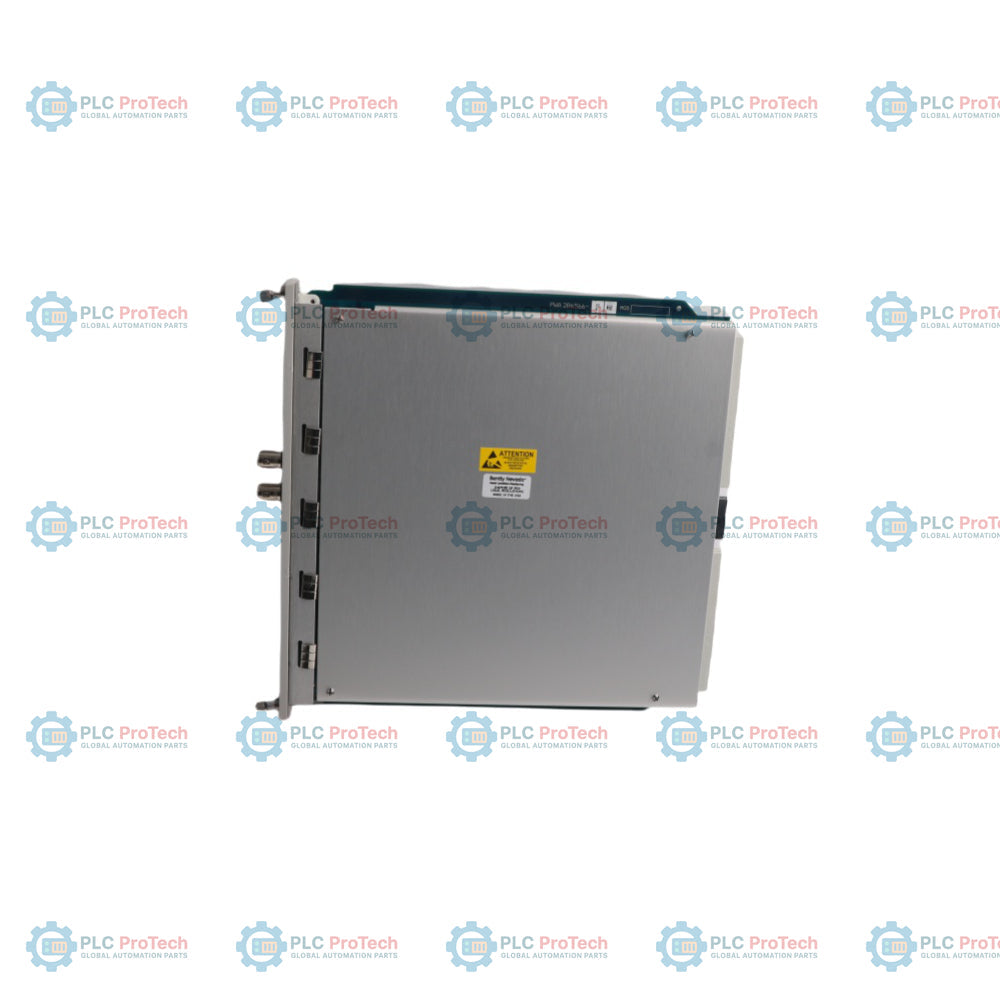

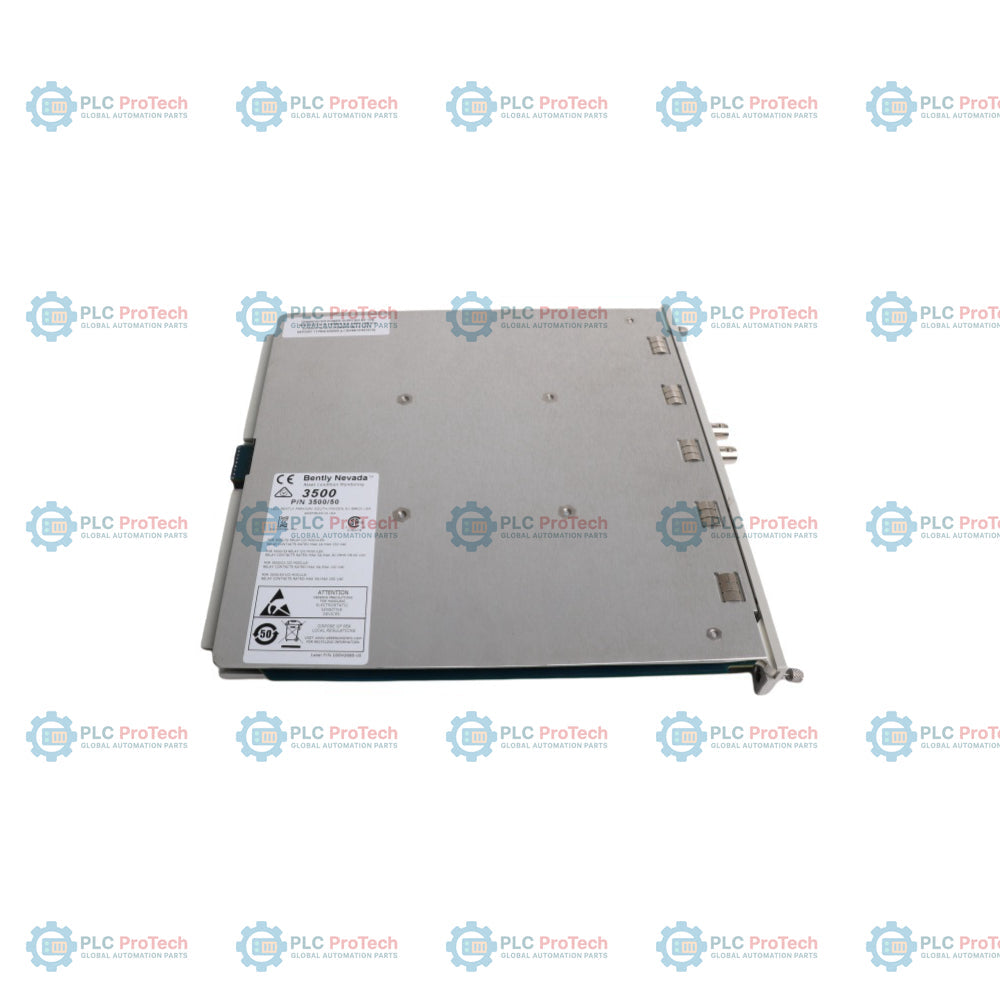

Bently Nevada 3500/50M 286566-02 وحدة مقياس سرعة الدوران

نظرة عامة على المنتج

إنها 3500/50M 286566-02 وهي وحدة مقياس سرعة دوران عالية الأداء ثنائية القنوات، مصممة لنظام حماية الآلات Bently Nevada 3500. تُستخدم عالميًا في الصناعات الثقيلة، بما في ذلك محطات الطاقة الحرارية، ومصافي النفط، وعمليات التعدين واسعة النطاق. تعالج هذه الوحدة المدخلات من الملفات المغناطيسية السلبية أو مجسات القرب لتوفير مؤشرات دقيقة لسرعة العمود، وتسارع الدوار، والدوران العكسي. ومن خلال المقارنة المستمرة بين البيانات المباشرة ونقاط ضبط الإنذار القابلة للبرمجة، تُصدر إنذارات فورية لمنع أحداث زيادة السرعة الكارثية. وتقلل الوحدة بشكل كبير من فترة توقف المنشأة عبر توفير إشارات Keyphasor مستقرة ومُكيَّفة مباشرة إلى اللوحة الخلفية للحامل، مما يلغي الحاجة إلى أجهزة Keyphasor مخصصة في حاوية الحامل نفسها.

التهيئة الفنية

إنها 286566-02 تعمل كبطاقة معالجة أساسية ضمن بنية مقياس سرعة الدوران 3500/50M، وتوفر معالجة مزدوجة القنوات للمستشعرات وخيارات إعداد مستقلة عبر برنامج تكوين الحامل 3500.

• أوضاع تتبع السرعة:تدعم مراقبة السرعة القياسية، والإنذار بالسرعة متعددة النطاقات، والتنبيهات عند السرعة الصفرية، وتتبع تسارع الدوار، والإخطار بالدوران العكسي.

• تسجيل بيانات القمم:تتميز بإمكانية الاحتفاظ بالقمم على متنها، إذ تسجل بشكل دائم أقصى سرعة أمامية، وأقصى سرعة عكسية، وإجمالي أحداث الدوران العكسي حتى إصدار أمر إعادة ضبط يدوي أو عن بُعد.

• ترابط الإشارات: تنقل نبضات Keyphasor الداخلية المُكيَّفة عبر اللوحة الخلفية للحامل، ما يتيح تتبع الطور متعدد القنوات في الوقت نفسه لأجهزة مراقبة الاهتزاز المتجاورة.

• واجهة الأجهزة: تتضمن مخارج محولات طاقة مُخزَّنة مؤقتًا في اللوحة الأمامية عبر توصيلات محورية، إلى جانب مؤشرات LED مخصصة توضح حالة سلامة الوحدة، ونشاط الاتصال التسلسلي TX/RX، وحالة تجاوز النظام.

المواصفات الفنية

الأسئلة الشائعة التشغيلية

هل يمكن تبديل الوحدة 3500/50M 286566-02 أثناء التشغيل بينما يكون نظام 3500 قيد التغذية بالطاقة؟

نعم. صُممت بطاقة مقياس سرعة الدوران 3500/50M للإدخال والإزالة أثناء التشغيل داخل حامل 3500 مزود بالطاقة. ومع ذلك، ولمنع إشارات الفصل غير المقصودة في مكونات التحكم بالآلات الموجودة بعد الوحدة، يجب على المشغل وضع حلقات الحماية أو مخارج المرحلات المرتبطة في وضع التجاوز قبل سحب الوحدة.

كيف تحدد الوحدة العتبة للواقط المغناطيسية السلبية مقارنةً بمسابير القرب؟

يتيح برنامج تهيئة الوحدة للمشغلين التبديل بين وضعي العتبة التلقائية والعتبة اليدوية. تعمل العتبة التلقائية مع أي إدخال سرعة أعلى من 1 rpm ‏(0.0167 Hz)، وبسعة دنيا من قمة إلى قمة تبلغ 1 فولت. وتتيح العتبة اليدوية الضبط المباشر من ‎+9.5 VDC إلى ‎-23.5 VDC.

ما الذي يشير إلى فشل كارثي في الدائرة الداخلية مقابل عطل في خط المستشعر؟

سينطفئ مؤشر OK LED الموجود على اللوحة الأمامية تمامًا أو يومض بشكل غير منتظم عند فشل تشخيصات الأجهزة الداخلية. وإذا كان العطل في توصيلات الأسلاك الميدانية أو في فجوة طرف المجس، فسيضيء مؤشر OK LED باللون الأحمر، مشيرًا إلى حالة محول ميداني غير سليمة، بينما تتحول سجلات البيانات الداخلية إلى حالة علامة بيانات غير صالحة.

توجيهات التشغيل الميداني والسلامة

• تدريع كابل الإشارة: أنهِ توصيل جميع تدريعات مستشعرات القرب الخارجية أو اللواقط المغناطيسية عند شريط طرفية ناقل تأريض وحدة الإدخال/الإخراج في نظام 3500. لا تؤرّض التدريع عند الطرفين مطلقًا، لضمان عدم تسبب حلقات التأريض في تشويه مدخلات النبضات عالية التردد.

• عزل المخارج ذات التخزين المؤقت: المخارج المحورية ذات التخزين المؤقت الموجودة على اللوحة الأمامية محمية من قصر الدائرة. ويمكن للفنيين توصيل أجهزة جمع بيانات الاهتزاز المحمولة أو محللات التردد الخارجية مباشرة بالواجهة الأمامية دون مقاطعة حلقة حماية الآلات.

• معلمات تصميم عجلة الهدف: تأكد من توافق عجلة الهدف لاستشعار السرعة أو مجرى المفتاح مع مواصفات الدليل الفني 3500/50M. يجب ضبط التكوين بدقة بين 1 و255 حدثًا لكل دورة لضمان دقة حسابات التسارع.

• معايرة مخارج المسجل: عند استخدام مخارج المسجل من 4 إلى 20 mA لاستنساخ سرعة نظام التحكم الموزع (DCS)، تحقق من ألا تتجاوز مقاومة الحمل 600 أوم لمنع قص الإشارة والحفاظ على خطية المعايرة.
